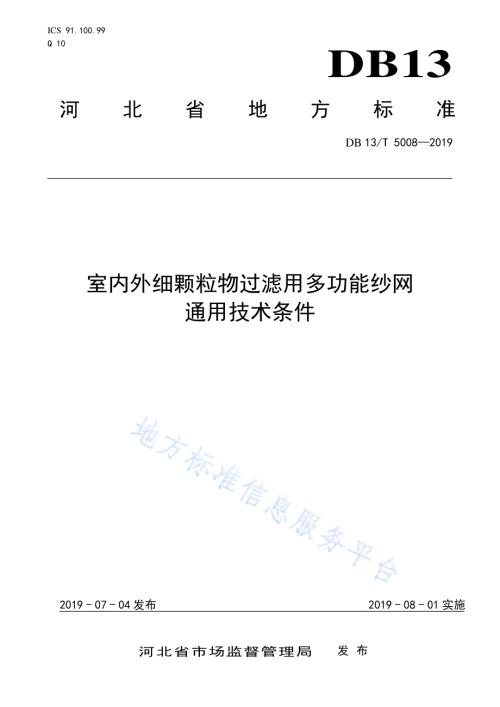

ICS 91.100.99 Q 10 DB13 河北省地方标准 DB 13/T 50082019 室内外细 颗粒物过 滤用多功 能纱网 通用技术 条件 2019-07-04 发布 2019-08-01 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5008 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由 石 家庄 市 市 场监 督管理 局提出。本标准 由河 北省 新型 建材 标准化 技术 委员 会（HeB/TC 12）归口。本标准 主要 起草 单位：河 北世纪 建筑 材料 设备 检验 有限公 司（河北 省建 筑机 械材料 设备 产品 质 量监督检 验站）、河北 康鹤 居 安科技 股份 有限 公司。本标准 参加 起草 单位：河 北科鉴 检测 技术 有限 公司、益生 环保 科技 股份 有限 公司、河北 工程 技 术学院。本标准 主要 起草 人：孙洪 生、王 宇光、田莉、仝鹏、巩亚 敏、彭志 杰、康惠荣、徐 少宁、韩 传赞、苏辉、苏敬 超、常云 亮、吴晓超、封 学飞、王星、李艳阳、孙 晓丽、孙 风艳、戎欣、崔 建立、袁 志梅、闫婷婷、孙 会欣、陈惠、张松浩、吴迪、杜茹 茹、曹建伟、马 艳玲、吴津、吴璜、郝素 静。DB13/T 5008 2019 1 室 内外细 颗粒物过 滤用多 功能纱网 通用技 术条件 1 范围 本标准 规定 了室 内外 细颗 粒物过 滤用 多功 能纱 网的 术语和 定义、技术 要求、试 验方法、检验 规则、标志、运输 和贮 存。本标准 适用 于室 内外 用于 过滤细 颗粒 物且 具有 透光、透气 等功 能的 纱网。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 3923.1 纺织 品 织 物拉伸 性能 第1部分：断 裂强力 和断 裂伸 长率 的测 定(条 样法)GB/T 5453 纺 织品 织 物 透气性 的测 定 GB/T 16422.3-2014 塑料 实验 室光 源暴 露试 验方 法 第3部分：荧光 紫外 灯 纺织品 GB/T 14800 土 工合 成材 料 静 态顶 破试 验（CBR 法）FZ/T 01009 纺 织品 织 物透光 性的 测定 HJ 618-2011 环境 空气PM10 和PM2.5 的测 定 重量 法 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 多功能 纱网 在工厂 制成，通 过控 制孔 径大小 从而 达到 过滤 细颗 粒物功 能，同时 具有 一定 的强度、透 光性 和 透气性的 网状 制品，称 为多 功能纱 网，以下 简称 纱网。3.2 PM2.5 悬浮在 空气 中，空气 动力 学直径 2.5 m 的 颗粒 物。3.3 PM2.5 过 滤率 纱 网过 滤性 能试 验时，经过 纱网 过滤 后气 体中PM2.5 浓 度与 未经 纱网 过滤 气体中PM2.5 浓 度的 比值，单位以 百分 数%表示。3.4 透光性 DB13/T 5008 2019 2 光线透 过纱 网的 性能，以 可见光（380nm 780nm）透射比 来表 示。3.5 透气性 空气透 过纱 网的 性能，以 在规定 试验 面积、压 降条 件下，气流 垂直 通过 试样 的速率 表示。4 技术要 求 4.1 外观质 量 纱网表 面不 应有 破洞、污 渍、杂 物和 明显 折痕。4.2 性能 多功能 纱网 性能 应符 合表1 的规定。表1 性 能要 求 项目 要求 PM2.5 过滤率，%8 0a 拉伸性能 断裂强力，N 2 0 0 断裂伸长率，%5.0 顶破强力，N 1 0 0 0 耐久性 耐紫外线老化，%顶破强力损失率 1 0 耐低温，%顶破强力损失率 1 0 耐高温，%顶破强力损失率 1 0 透光性（透射比），%1 0 透气性（透气量），mm/s 1 0 0 0 a按 5.2 规定的试验方法。5 试验方 法 5.1 外观质 量 外观质 量应 在光 线良 好的 位置目 测。5.2 PM2.5 过滤 率 5.2.1 设备 5.2.1.1 PM2.5 过滤 率试 验装 置结 构如 图 1 所 示，发雾 仓尺 寸为 1.5m 1m 0.6 m，两 侧采样 仓的 尺 寸长 宽 高均为 1.5 m1 m 1m，洞口 尺寸 为 0.6m 1m，尺 寸偏 差不 应超 过 5cm。采 样器a、b 放在 采样仓空 间的 中心 位置。DB13/T 5008 2019 3 5.2.1.2 采样器、切 割器、流 量计、滤膜、分 析天 平、恒温 恒湿箱 等设 备应 满 足 HJ 618 标 准中 第5章的规 定。5.2.1.3 香烟应 采用 常规 尺寸 香烟，直径 为（7.7 0.2）mm，长度 为（841）mm，焦 油量 为10mg。如红塔 山经 典 1956。1.发 雾源，2.发雾 仓，3.通气孔，4.多功 能纱 网，5.采样 器a、6.采 样器b，图1.PM2.5 过 滤率 试验 装置 5.2.2 试验步 骤 5.2.2.1 将干燥 纱网 固定 并保 证连 接处密 封。5.2.2.2 采用3 只香 烟作 为发 雾源。点燃 后放 入发 雾仓，保 证整个 试验 装置 密封 良好。5.2.2.3 将采样 器a、b 同时 开启 进 行采样，采 样时间为 30min。5.2.2.4 采样结 束后 将仓 门打 开，通风至 少 24h 后，采 用 10 支香烟 作为 发雾 源，重 复 5.2.2.3 步骤。5.2.2.5 将滤膜 放在 恒温 恒湿 箱（室）中 平衡24h，平衡 条件 为：温 度取15 30 中 任何一 点，相对湿度 控制 在 45%55%范 围内，记录 平衡 温度 与湿 度。在 上述 平衡 条件 下，用感量 为 0.01mg 的 分析天平称 量滤 膜，记录 滤膜 重量。同一 滤膜 在恒 温恒 湿箱（室）中 相同 条件 下 再平 衡 1h 后称 重。两 次重量之差 小 于 0.04mg 为满 足 恒重要 求。5.2.3 数据处 理 5.2.3.1 PM2.5 浓度 按公 式（1）计 算：10001 2Vw w（1）式中：PM2.5 浓度，mg/m3；1w 采样 后滤 膜的 重量，g；DB13/T 5008 2019 4 2w 空白 滤膜 的重 量，g；V 以 换算 成标 准状 态（101.325kPa，273K）下 的采 样体积，m3。5.2.3.2 根据公 式（2）计算 多功 能 纱网 PM2.5 过滤 率：%100-1baa K（2）式中：aK 单次PM2.5 过滤率；a 透过多功能纱网侧PM2.5 浓度，mg/m3；b 无纱网侧PM2.5 浓度，mg/m3。5.2.3.3 将3 根 香烟 和 10 根 香烟 时 分别求 得 的 PM2.5 过 滤率 求 平均值，为 最终 试验 结果。5.3 拉伸性 能 取样和 试验 方法 应按 照GB/T 3923.1 中 的规 定进 行，拉 伸速率 为20mm/min。断裂 伸长率 为拉 伸过 程中最大 力下 伸长 率。5.4 顶破强 力 应按照GB/T 14800 的 规定 进行。5.5 耐紫外 线老 化 应按照GB/T 16422.3 中6.6 规定的 人工 气候 老化 环境 条件进 行循 环，然后 按照GB/T 19976 的 规定 测定顶破 强力，依 据公 式（3）计算 顶破 强力 损失 率。%100 AAFF F（3）式中：顶破 强力 损失 率；AF 原样 品顶 破强 力；F 处理 后样 品顶 破强 力。5.6 耐低温 应将样 品在（-303）温 度下，维 持100h，按 照GB/T 14800 的 规定 测定 顶破 强 力，依据 公式（3）计算顶 破强 力损 失率。5.7 耐高温 DB13/T 5008 2019 5 应将样 品在（603）温 度下，维持100h，按 照GB/T 14800 的 规定 测定 顶破 强 力，依 据公 式（3）计算顶 破强 力损 失率。5.8 透光性 应按照FZ/T 01009 的 规定 进行。5.9 透气性 应按照GB/T 5453的 规定 进 行，试 样尺 寸为10cm10cm，压降 为100Pa。6 标志、运输 和贮 存 6.1 标志 包装外 部应 有下 列标 志：1)产品名 称；2)产品规 格；3)批次；4)生产厂 名称、地 址；5)产品执 行标 准编 号；6)生产日 期；7)注意防 潮、防晒。6.2 运输 产品运 输过 程中 应轻 起轻 放。运 输过 程中 应采 取防 护措施，避 免剧 烈震 动、碰撞，并应 有防 止 日晒、雨 淋和 受潮 的措 施。6.3 贮存 产品应 按不 同规 格、批次 分别存 放，场地 应坚 实平 整、干 躁通 风。_
