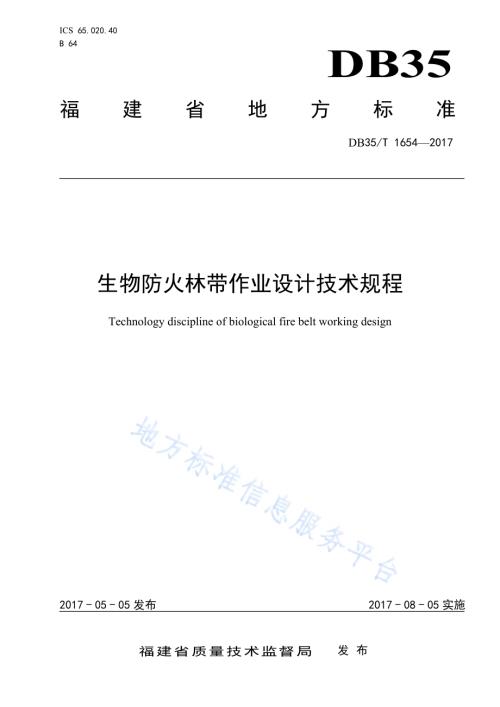

ICS 65.020.40 B 64 DB35 福建省地方标准 DB35/T 16542017 生物防火林带作业设计技术规程 Technology discipline of biological fire belt working design 2017-05-05发布 2017-08-05实施福建省质量技术监督局 发布 DB35/T 16542017 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 依据和任务.1 5 设计资格和编制单元.2 6 设计程序.2 7 作业设计成果.6 附录 A（资料性附录）林带段类型设计图式.7 附录 B（规范性附录）生物防火林带作业设计表作业设计表.8 附录 C（资料性附录）主要树种造林作业设计参考表.10 附录 D（资料性附录）设计单价参考表.11 附录 E（规范性附录）作业设计附表（汇总样式）.14 参考文献.17 DB35/T 16542017 II 前 言 本标准按照GB/T 1.1-2009标准化工作导则 第1部分：标准的结构和编写给出的规则编写。本标准由福建省林业厅提出并归口。本标准起草单位：龙岩市林业调查规划所、福建省林木种苗总站、龙岩市森林防火指挥部办公室、龙岩市林业种苗站。本标准主要起草人：卢春英、张文元、廖柏林、郑建英、赖健、张盛钟、兰明、谢贤镇、邱莲。DB35/T 16542017 1 生物防火林带作业设计技术规程 1 范围 本标准规定了生物防火林带作业设计的术语和定义、依据和任务、设计资格和编制单元、设计程序、作业设计成果等内容。本标准适用于生物防火林带作业设计。电力线路走廊、自然保护区、风景名胜区，军事管理区、易燃易爆品仓库周边等各类专项生物防火林带作业设计可以参照使用。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。LY/T 26162016 生物防火林带经营管护技术规程 DB35/T 842005 造林技术规程 DB35/T 8742008 营林生产劳动定额 DB35/T 15732016 生物防火林带建设总体规划导则 3 术语和定义 下列术语和定义适用本文件。3.1 新建林带段 在宜林荒山荒地、采伐迹地、火烧迹地、林缘空地等无林地上新建的林带段落。3.2 改建林带段 通过保留现有具有防火功能的目的树种，伐除非目的树种，采用补植等措施改建的林带段落。3.3 扩建林带段 对现有宽度不达标的林带进行拓宽扩建的林带段落。3.4 抚育林带段 对现有达标的林带或符合林带建设条件的经济林等，进行抚育管理等维护措施的林带段落。4 依据和任务 4.1 作业设计依据 生物防火林带建设总体规划文件、造林年度计划任务等。DB35/T 16542017 2 4.2 作业设计任务 落实生物防火林带年度造林任务，对每条林带作出具体的技术措施设计、保护工程设计、辅助工程设计、施工组织设计及用工量计算、工程量统计和投资预算等，并绘制有关设计图件。5 设计资格和编制单元 5.1 作业设计资格 作业设计应由具有林业调查规划设计资质的单位或机构承担。5.2 作业设计编制 作业设计以建设单位为编制单位，下设1至多个造林作业区，造林作业区原则上为 1条林带。1条林带中含有不同的新建、改建、扩建及抚育林带段时，应以林带段为作业设计基本单元分别进行设计。6 设计程序 6.1 造林作业设计区的确定 依据总体规划、年度计划及有关技术档案资料因地制宜初步确定作业区。根据初步确定作业区进行实地调查核实，确定林带布设位置、造林作业区界线和林带段类型设计，林带段类型设计图式参见附录A。6.2 造林作业区外业调查 6.2.1 面积测量 林带面积=林带宽度林带长度。林带宽度应符合DB35/T 15732016的要求。林带长度可采用比例尺1：10000的地形图勾绘、罗盘仪测量或GPS（Global Positioning System 全球定位系统)实测。6.2.2 调查方法 采用线路调查与典型调查相结合的方法进行林带调查。6.2.3 调查内容 6.2.3.1 作业设计编号 以建设单位为总体进行林带作业设计区编号。顺序号宜按图面（上北下南）从上到下，由左至右依次用阿拉伯数字编号。乡（镇、林场）名称+作业年度+“-”林带序号（3位）。示例1：平安镇2015-001。当林带作业设计区中含有不同的新建、改建、扩建及抚育林带段时，应分别林带编号后加、予以区分。示例2：平安镇2015-001。DB35/T 16542017 3 6.2.3.2 基本情况调查 基本情况调查应包括以下内容：a)位置：乡（镇、林场）、村（工区）、林班、大班、小班、小小班、地名；b)权属：山权（所有权、使用权）、林权（所有权、使用权）；c)立地、植被调查：地貌类型、海拔高、坡度、坡向、坡位、土壤（名称、厚度）、立地质量等级、植被（植被类型、总盖度）等；d)林木调查：地类或林种、生态林级别、优势树种、树种组成、郁闭度、年龄、平均胸径、平均树高、单位面积林木株数和蓄积量，需采伐的林木蓄积量；e)保护对象调查:需要保护的特殊对象调查，如珍稀濒危植被、古树名木等；f)施工条件调查：作业山场条件（坡度、植被等），交通状况（现有林道位置，步行至林带作业中心点间的距离等）调查。6.2.3.3 施工单价调查 人工工价和机械台班单价；苗木、肥料、农药等所需物资单价；辅助工程项目的单价。6.2.3.4 作业设计单元调查评价 作业设计单元调查评价应包括以下内容：a)新建林带段：重点说明立地类型、植被状况等调查结果，提出林带营建设计措施；b)改建林带段：重点说明保留具有防火功能的目的树种名称、平均密度、单位面积蓄积量，需采伐非目的树种的蓄积量等调查结果，提出林带营建设计措施；c)扩建林带段：重点说明现有林带树种名称、林带宽度、平均密度，拟扩建林带宽度，扩建部分需采伐树种的蓄积量等调查结果，提出林带营建设计措施；d)抚育林带段：重点说明现有林带或符合林带建设条件的经济林等林木现状、植被状况等调查结果，提出林带抚育措施。见附录 B“外业调查情况”。6.3 内业设计 6.3.1 营造林设计 6.3.1.1 树种选择 选择抗火耐火能力强的常绿阔叶树，宜选择木荷、油茶、火力楠、杨梅、台湾相思、大叶相思、米老排、山杜英、灰木莲等树种，参见附录C。6.3.1.2 种苗设计 苗木应符合DB35/T 15732016 生物防火林带建设总体规划导则中附录D的要求。根据树种配置、造林密度及造林作业区面积，并考虑苗木损耗及补植量，计算各树种的需苗量，落实种苗来源。6.3.1.3 营造技术 6.3.1.3.1 营造方式 新建林带采用人工植苗造林方式；改（扩）建林带通过补植等措施培育；抚育林带采用抚育、维护措施。DB35/T 16542017 4 6.3.1.3.2 林木采伐、林地清理 针叶林地、针阔混交林地需采伐针叶树等非目的树种，按规定办理林木采伐手续；在疏林、稀疏阔叶林等林地保留原有植被中具有防火能力的阔叶树及其幼树、幼苗，适当伐除其病弱株。拟建林带范围内，全面劈除林带内杂灌和芒萁、五节芒等杂草，并移除至林带外。机械作业要求在坡度小于或等于25时进行，预防水土流失。6.3.1.3.3 整地 采取块状整地或带状整地，挖明穴，采用穴面规格60 cm60 cm，穴深50cm，穴底40 cm40 cm；或穴面规格50 cm50 cm，穴深40 cm，穴底30 cm30 cm。施基肥，回表土，打碎土块，拣尽石砾、枝桠、草根等杂物。6.3.1.3.4 造林密度 参见附录C，其他树种参照DB35/T 842005 造林技术规程。6.3.1.3.5 栽植 要求深栽、舒根、栽直、踩紧、培土成馒头型。应符合DB35/T 842005的要求。6.3.1.3.6 补植 造林成活率低于85%时，应进行补植，宜用同龄大苗或容器苗及时补植，连续补植3年，保存率达到95%以上。6.3.1.3.7 幼林抚育 造林后宜连续抚育35年，至少3年5次，造林当年12次，第2年后每年2次，宜在4月至6月及8月至10月进行。6.3.2 经营管护 应符合LY/T 26162016。6.3.3 辅助工程设计 生物防火林带涉及林道、防护设施、标志牌等辅助项目的结构、规格、材料、数量与位置等。辅助工程应做出单项设计、绘制结构图，其位置需标示在作业设计平面图上。6.3.4 投资预算 6.3.4.1 用工量计算 依林带（段）类型、造林面积计算用工量。林地清理、整地挖穴、下基肥、回表土、栽植、补植、幼林抚育等工序有关劳动定额参照DB35/T 8742008 营林生产劳动定额。并根据施工作业条件进行系数调整，参见附录D。6.3.4.2 工程量统计 包括林木采伐、林地清理、整地挖穴、幼林抚育等工序用工量统计；农机具等设备的数量与台班数；苗木、肥料、农药等所需物资数量；辅助工程的数量与相应物资需要量。DB35/T 16542017 5 6.3.4.3 单价指标 调查确定工价、机械台班单价、种苗单价及各物资单价指标等。6.3.4.4 投资预算 包括工程费用、工程建设其它费用以及预备费等。工程费用分苗木、物资、人工（机械）费用、辅助工程费用等。工程建设其它费用分作业设计费、建设单位管理费、工程监理费、招投标及审计服务费、竣工验收等。预备费一般指基本预备费。见附录E。6.3.5 施工进度安排 按季节、种苗、劳力、组织状况做出施工进度安排。6.3.6 档案管理 以造林作业区为基本单位档案，包括经营、财务等档案，应选定专人负责，按DB35/T 842005执行。6.3.7 绘制造林作业设计图 包括作业设计平面图、栽植配置平面图和辅助工程单项设计图3类。6.3.7.1 作业设计平面图 以比例尺110000的林业基本图或地形图为底图，标示生物防火林带的走向，有划分林带段的应分别标示。标明作业设计编号及辅助工程的布设位置，并注明建设地点。见附录B。6.3.7.2 栽植配置平面图 标明水平方向树种配置关系，株行距等要素。6.3.7.3 辅助工程单项设计图 按照相关国家标准、行业标准绘制单项设计图。6.4 检查验收 6.4.1 检查验收依据与内容 检查验收依据为批准的作业设计文件、有关招投标、施工合同等相关材料。检查验收内容主要包括：林带营造数量与质量，作业设计执行情况与效果，档案管理等。6.4.2 检查验收方法 采取建设单位自查，县级检查验收，省、设区市抽查。县级全面检查。省、设区市以县为抽样单位，采取随机抽样方法，宜抽取当年营造林带总面积的10%15%。检查方法按DB35/T 842005执行。DB35/T 16542017 6 7 作业设计成果 7.1 造林作业设计说明书 以建设单位编制生物防火林带造林作业设计说明书，要求简明扼要，说明书包括：a)基本情况；b)设计原则与依据；c)设计规模、内容与布局；d)生物防火林带营建技术设计；e)保护工程设计；f)辅助工程设计；g)施工组织设计；h)投资预算与资金筹措；i)效益评价。7.2 作业设计附表 以建设单位编制生物防火林带造林作业区现状调查一览表、作业区设计一览表、投资预算与资金来源表。见附录E。作业设计表宜以1条林带为单元编制，当1条林带中含有不同的新建、改建、扩建及抚育林带段时，应分别林带段进行设计。参见附录C。7.3 设计附图 作业设计平面图、栽植配置平面图和辅助工程单项设计图等。7.4 文件装册 作业设计文件顺序按以下排序装订：a)封面题写 XX 县（市、区）或 XX 乡镇（林场）XXXX 年度生物防火林带造林作业设计；b)设计单位资质证书复印件，加盖设计单位资质章或公章；c)作业设计说明书；d)作业设计附表（汇总）；e)作业设计表；f)设计附图；g)有关附件，含审查意见及林业主管部门批准文件等。DB35/T 16542017 7 附 录 A（资料性附录）林带段类型设计图式 图A.1给出了林带段类型设计图式。a)新建防火林带山顶立地条件好 b)新建防火林带山顶立地条件差或原有小路 c)新建防火林带单侧遇岩石裸露地不可造林地段 d)扩建防火林带 e)改建防火林带 f)抚育防火林带 图A.1 林带段类型设计图式 DB35/T 16542017 8 B A 附 录 B（规范性附录）生物防火林带作业设计表作业设计表 一、外业调查情况（1）作业设计编号：XX乡（镇、林场）20XX-XXX（2）基本情况调查：乡（镇、场）村（工区）林班 大班 小班，地名 山权 林权 经营主体。地貌类型，海拔高；坡度，坡向，坡位，土壤名称，土层厚度，腐殖层土壤厚度，立地质量等级；植被类型，总盖度；地类或林种，生态林级别，优势树种，树种组成，郁闭度，年龄，平均胸径 cm，平均树高 m，单位面积株数，单位面积蓄积量 m3/hm2，需采伐蓄积量 m3，采伐方式。保护对象，施工条件。（3）工日单价，机械台班单价，苗木，肥料，农药。（4）作业设计单元调查评价：新建林带段：。改建林带段：。扩建林带段：。抚育林带段：。二、内业设计（1）林带（段）类型，林带（段）总长度 m，林带宽度 m，林带总面积 hm2，其中造林面积 hm2。（2）设计树种，设计密度。（3）设计单位 资质 设计负责人 职称 作业设计参加人员，日期。物资量 用工量 内容 设计要求（年度、季节、次数方式、规格等）设计定额数量 单位价格 投资额 设计定额 数量 投资额 林带（段）面积 造林面积 林地清理 整地与挖穴 种苗 施基肥、回表土 造林时间、方法 造林密度及株行距 混交方式、比例 幼林抚育（年-年）追肥 病虫害防治措施 辅助工程 其它 DB35/T 16542017 9 生物防火林带造林作业设计平面图（示例）栽植配置平面图 DB35/T 16542017 10 C B 附 录 C（资料性附录）主要树种造林作业设计参考表 表C.1给出了主要树种造林作业设计的参考指标。表 C.1 主要树种造林作业设计参考表 适宜布设位置 树种 适宜区域 海拔高 坡向 坡位 造林密度 木荷 全省 1200 m以下 不限 不限 2500 株/hm23000 株/hm2油茶 全省 800 m以下 南、东、东南 中坡、中下坡 1500 株/hm21800 株/hm2火力楠 全省 1000 m以下 不限 不限 2500 株/hm23000 株/hm2杨梅 全省 500 m以下 不限 中下坡 900 株/hm21200 株/hm2台湾相思 闽南、闽东南、闽西南 500 m以下 不限 不限 3300 株/hm23600 株/hm2大叶相思 闽南、闽东南、闽西南 500 m以下 不限 不限 3300 株/hm23600 株/hm2米老排 闽东南、闽西 600 m以下 不限 中下坡 2500 株/hm23000 株/hm2山杜英 闽北、闽中、闽西南、闽东 800 m以下 不限 中下坡 2500 株/hm23000 株/hm2灰木莲 闽北、闽中、闽西南、闽东 600 m以下 西、西南 中下坡 1200 株/hm22500 株/hm2 DB35/T 16542017 11 D C 附 录 D（资料性附录）设计单价参考表 表D.1给出了设计参考单价，表D.2给出了劳动定额和调整系数。表 D.1 设计单价参考表 序号 预算内容 单位或规格 参考值 说明 一 苗木费 询价 根据树种、苗木种类、苗龄、苗木等级等不同，经市场调查确定价格，按设计需苗量，推算单位面积综合单价。（苗木数量应包括5%-15%的保证系数）。二 物资费 询价 根据基肥、追肥、农药的种类、有效含量等不同，经市场调查确定价格，按设计数量，推算单位面积综合单价。三 用工费用(一)造林各道工序 实际调查或参考续表F。(二)工价 人工费 元/工日 80-200 按所在地同类工价。机械台班费 元/小时 200-250 按所在地同类工价。四 辅助工程 询价 按不同项目的结构、规格、材料、数量和单价预算。五 其它费用 1 作业设计费 1项 参考文件国家计委、建设部工程勘察设计收费管理规定（计价格200210号）和林业行业调查规划项目收费指导意见（试行）（林建协201417号）。2 建设单位管理费 1项 参考文件财政部 基本建设财务管理规定 的通知（财建2002394号）。3 工程监理费 1项 参考文件国家发展改革委、建设部关于印发建设工程监理与相关服务收费管理规定 的通知（发改价格2007670号）。4 招投标及审计服务费 1项 参考文件国家计委招标代理服务收费管理暂行办法（计价格20021980号。5 竣工验收 1项 参考文件 执行有关文件。6 基本预备费 1项 参考文件林业建设项目初步设计编制规定（试行）（林计发2006第156 号），按不高于于工程费用与工程建设其它费用之和的3%计算。DB35/T 16542017 12 表 D.2 劳动定额和调整系数表 工序 作业条件与工序要求 劳动定额（人工）人工调整系数 以胸径小于10 cm林木,多年生杂灌、五节芒为主,植被盖度50%以上，困难地块。采取块（条带）状清理，全面劈除林带内杂灌和芒萁、五节芒等杂草。333 m2/工日 以胸径小于10 cm林木,以茅草、五节芒为主,植被盖度30-49%，较困难地块。采取块（条带）状清理，全面劈除林带内杂灌和芒萁、五节芒等杂草。534 m2/工日 以多年生杂灌、五节芒为主,植被盖度30%以下，一般地块。采取块（条带）状清理，全面劈除林带内杂灌和芒萁、五节芒等杂草。667 m2/工日 林地清理 以芒其为主,容易地块。采取块（条带）状清理，全面劈除林带内杂灌和芒萁、五节芒等杂草。1000 m2/工日、类地 穴面60 cm60 cm，穴深50 cm，穴底40 cm40 cm。70 穴/工日、类地 穴面50 cm50 cm，穴深40 cm，穴底30 cm30 cm。110 穴/工日、类地 穴面60 cm60 cm，穴深50cm，穴底40 cm40 cm。65 穴/工日 整地挖穴、类地 穴面50 cm50 cm，穴深40 cm，穴底30 cm30 cm。95 穴/工日 步行至作业中心点500m：1.00 步行至作业中心点500-1500m（含）：0.95 步行至作业中心点1500-2500m（含）：0.90 步行至作业中心点2500-3500m（含）：0.80 步行至作业中心点3500-4500m（含）：0.70 步行至作业中心点4500-5500m（含）：0.65 步行至作业中心点5500m：0.60 DB35/T 16542017 13 表 D.2 劳动定额和调整系数表（续）工序 作业条件与工序要求 劳动定额（人工）人工调整系数 施基肥150 g，肥料和穴内表土充分拌匀。600 穴/工日 施基肥、回表土施基肥250 g，肥料和穴内表土充分拌匀。500 穴/工日 1 年生裸根苗或容器苗，要求深栽、舒根、栽直、踩紧、培土成馒头型。600 株/工日 栽植 2 年生裸根苗或容器苗，要求深栽、舒根、栽直、踩紧、培土成馒头型。500 株/工日 全锄、扩穴培土、扩穴1 m2、挖深20 cm，培土应高出地面30 cm。400 m2/工日 抚育 全面锄草，块状松土。667 m2/工日 株施追肥150 g，沟施,在树冠外左右两侧开长30 cm、宽20 cm、深10 cm的小沟。400 株/工日 施（追）肥 施追肥 150 g250 g，沟施,在树冠外左右两侧开长 30 cm、宽 20 cm、深 10 cm 的小沟。300 株/工日 补植 造林成活率低于85%时补植（1年）。6000 m2/工日 步行至作业中心点500m：1.00 步行至作业中心点500-1500m（含）：0.95 步行至作业中心点1500-2500m（含）：0.90 步行至作业中心点2500-3500m（含）：0.80 步行至作业中心点3500-4500m（含）：0.70 步行至作业中心点4500-5500m（含）：0.65 步行至作业中心点5500m：0.60 注1：表中为新建林带指导单价，改（扩）建林带依工序、数量不同进行调整。注2：抚育林带中的抚育工序可参考表中抚育设计定额，生土带可参考林地清理劳动定额和调整系数，应用时可依实际情况进行调整。DB35/T 1654 2017 14 附 录 E（规范性附录）作业设计附表（汇总样式）表E.1给出了作业区现状调查包含的主要内容，表E.2给出了作业区设计包含的主要内容，表E.3给出了投资预算与资金来源包含的主要内容。表 E1 作业区现状调查一览表 作业设计编号 县(市、区)乡(镇、场)村(工区)地点（林班大班小班）拟建林带长度m 拟建林带宽度m 林带类型林带作业面积hm2地貌类型海拔高m坡度坡向坡位土壤名称土层厚度m腐殖层土壤厚度cm 立地质量等级植被类型植被总盖度%地类或林种生态林级别优势树种树种组成郁闭度年龄平均胸径cm平均树高m单位面积蓄积量m3/hm2 需采伐林木蓄积量m3 DB35/T 16542017 15 表 E2 作业区设计一览表 主要造林技术 幼林抚育 施肥 作业设计 编号 林班、大班、小班号林带面积hm2 造林面积hm2 山权 经营权立地质量等级 林木采伐 林地清理 整地 挖穴规格cm 造林树种 造林 密度 株/hm2 株行距 m 配置方式 配置比例 次数 方式 次数 肥种 数量 其它投资预算（元）DB35/T 16542017 16 表 E3 投资预算与资金来源表 工程费用 种苗1 种苗2 物资1 物资2 用工 其它 资金来源 序号 项目建设内容 投资额 数量 单位价格投资额数量单位价格投资额设计定额数量单位价格投资额设计定额 数量 单位价格投资额设计定额数量工日单价投资额数量单位价格投资额财政 投资 自筹 总投资 一 工程费用 1 营造林工程 2 辅助工程 二 工程建设其它费用 1 作业设计费 2 建设单位管理费 3 招投标及审计服务费 4 工程监理费 5 竣工验收 三 预备费 基本预备费 DB35/T 16542017 17 参 考 文 献 1 国家林业局森林防火办公室中国生物防火林带建设北京：中国林业出版社，2003 2 陈存及等森林消防厦门：厦门大学出版社，1996 3 DB44/T 195.32004 生物防火林带建设技术规程 _ DB35/T 16542017 福建省地方标准 生物防火林带作业设计技术规程 DB35/T 16542017*2017年 7月第一版 2017年 7月第一次印刷
