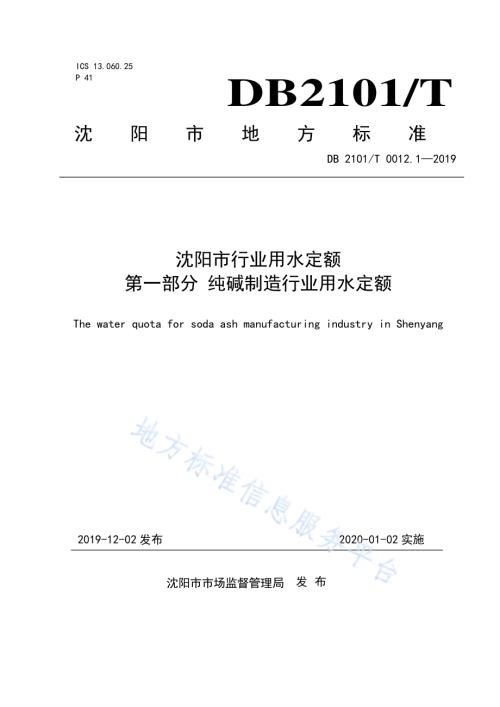

2019-12-02 发布 2020-01-02 实施 沈阳市 市 场监督 管 理 局 发布ICS 13.060.25 P 41 DB2101/T 沈 阳 市 地 方 标 准 DB 2101/T 0012.1 2019 沈 阳市行 业用 水定额 第 一部分 纯碱 制造 行 业用 水定额 The water quota for soda ash manufacturing industry in Shenyang DB 2101/T 0012.1 2019 目 次 前言.1范围.1 2 规范性引用文件.1 3术语和定义.1 4 计算方法.2 5 用水定额.2 6 定额使用说明.3 附录 A(资料性附录)纯碱用水统计范围.4 附录 B(资料性附录)外购和外供水量计算.5 附录 C(资料性附录)化学水、蒸汽折算系数计算.6 DB 2101/T 0012.1 2019 II 前言 本标准按照 GB/T 1.12009标准化工作导则 第1部分：标准的结构和编写给出的规则起草。本标准由沈阳市水务局提出并归口，同时负责标准的宣贯、监督实施等工作。本标准起草单位：沈阳市水务事务服务与行政执法中心、沈阳建筑大学。本标准主要起草人：唐婧、李亚峰、杨辉、王冰、亢涵、叶友林、晁雷、王海曼、施恩、魏婕、李微、律泽、杨曦、陈金楠、苏雷、宋悦、刘元、李倩倩、齐凯、武利。DB 2101/T 0012.1 2019 1 沈 阳市 纯 碱制造 行 业用水 定额 1 范围 本标准规定了纯碱制造用水定额的术语和定义、计算方法、用水定额和定额使用说明。本标准适用于沈阳市现有和新建、改扩建纯碱制造厂用水量的管理。2 规范 性引 用文 件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T 12452 企业水平衡测试通则 GB/T 18820 业企业产品取水定额编制通则 GB/T 21534 工业用水节水 术语 GB 24789 用水单位水计量器具配备和管理通则 3 术语 和定 义 GB/T 18820 和GB/T 21534界定的以及下列术语和定义适用于本文件。3.1 轻质纯 碱 Light soda ash 堆积密度小于 0.85t/m3，如采用氨碱法或联碱法直接生产出来的纯碱产品即为轻质纯碱(俗称轻灰)。3.2 重质纯 碱 Heavy soda ash 通过对轻质纯碱进一步加工，得到堆积密度大于 0.85t/m3的纯碱产品即为重质纯碱(俗称重灰)。3.3 氨碱法 Solvay process 以原盐、石灰石为主要原料，以氨作为中间辅助材料制取纯碱的方法。3.4 联碱法 Ho us process DB 2101/T 0012.1 2019 2 以原盐、合成氨以及合成氨生产过程中产生的含有二氧化碳的气体为原材料制取纯碱和氯化铵的生产方法。3.5 用水定 额 Water quota 是指生产 1t 纯碱所需的新鲜水量，单位是m3/t。新鲜水量是指在一定时间内，取自任何水源（含从自来水公司等其他供水单位获得的）被一次利用的水量。4 计算 方法 4.1 一 般规 定 4.1.1 用水 量范 围 用水量范围是指企业从各种常规水资源提取的水量，包括取自地表水(以净水厂供水计量)、地下水、城镇供水工程，以及企业从市场购得的其他水或水的产品(如蒸汽、热水、地热水等)的水量。4.1.2 用水 供给 范围 纯碱生产用水供给范围,包括主要生产(包括纯碱产品生产过程和氯化铵生产过程)、辅助生产(包括循环水站、机修、污水处理站、检化验、综合利用、运输等)和附属生产(包括办公、绿化、厂内食堂、浴室和卫生间等),参见附录 A。氨碱厂不包括热电自耗水及氯化钙、碳酸氢钠(小苏打)等生产用水;联碱厂不包括热电自耗水及合成氨、碳酸氢钠(小苏打)等生产用水。4.1.3 各种 水量 的计 量 用水量、自取水量、外购水量、外供水量以企业的一级计量表计量为准。4.2 吨 纯碱 用水 量 吨纯碱用水量按式(4-1)计算:QV V VVos ob tinui（4-1）式中 Vui 吨纯碱用水量，m3/t；Vtin自取水量，在一定计量时间内，企业自建取水设施取用的水量，m3；Vob外购水量，在一定计量时间内，从纯碱生产系统之外获得的水或水的产品(如蒸汽、热水、地热水等)折算的水量，m3，计算方法参见附录 B、附录C；Vos外供水量，在一定计量时间内，从纯碱生产系统内供给系统外的水量(如返给热电系统的冷凝水等)，m3，计算方法参见附录 B、附录 C；Q 在一定的计量时间内,生产纯碱的总量，t。DB 2101/T 0012.1 2019 3 5 用水 定额 5.1 现 有企 业用 水定 额 现有纯碱生产企业用水定额指标见表 5-1。表5-1 现 有纯 碱生 产企 业 用水定 额指 标 分类 吨纯碱用水量/（m3/t）轻质纯碱 联碱法 5.5 氨碱法（淡水化盐）14.0 重质纯碱 联碱法 6.3 氨碱法（淡水化盐）14.8 5.2 新 建和 改扩 建企 业用 水定额 新建和改扩建纯碱生产企业用水定额指标见表5-2。表5-2 新 建和 改扩 建纯 碱 生产企 业用 水定 额指 标 分类 吨纯碱用水量/（m3/t）轻质纯碱 联碱法 4.0 氨碱法（淡水化盐）12.5 重质纯碱 联碱法 4.8 氨碱法（淡水化盐）13.3 6 定额 使用 说明 6.1 纯碱生产企业用水计量器具配置和管理应符合GB 24789的要求。6.2 用水定额管理中,水平衡测试应符合 GB/T 12452的要求。DB 2101/T 0012.1 2019 4 附录 A(资料 性附 录)纯碱用 水统 计范 围 纯碱用水统计范围见图 A-1。注：点划线为纯碱生产用水量统计范围。图 A-1 纯碱用水统计范围 DB 2101/T 0012.1 2019 5 附录 B(资料 性附 录)外购和 外供 水量 计算 B.1 外购水量计算见式(B-1)：/D k V k V Vstb 2 chb 1 inb ob（B-1）式中 Vob 外购水量，m3；Vinb 外购用水量，m3；Vchb 外购化学水量，m3；Dstb 外购蒸汽量，t；k1 化学水折算系数(计算参见附录 C)；k2 蒸汽折算系数(计算参见附录 C)；水密度，t/m3(水密度取 1t/m3)。B.2 外供水量计算见式(B-2)：/D k V k V Vsts 2 chs 1 ins os（B-2）式中 Vos外供水量，m3；Vins外供用水量，m3；Vchs外供化学水量，m3；Dsts外供蒸汽量，t。DB 2101/T 0012.1 2019 6 附录 C(资料 性附 录)化学水、蒸 汽折 算系 数计 算 C.1 化学水折算系数计算见式(C-1):chcin1VVk（C-1）式中 k1 化学水折算系数(当外购化学水无计算资料时，k1取1.10)；Vcin 制取化学水所用水量，m3；Vch 化学水量，m3。C.2 蒸汽折算系数计算见式(C-2):/DVkslsin2（C-2）式中 k2 蒸汽折算系数(当外购蒸汽无计算资料时，k2取1.15)；Vsin 制取蒸汽所用水量，m3；Dsl 蒸汽产量，t；水密度，t/m3(水密度取1t/m3)。
