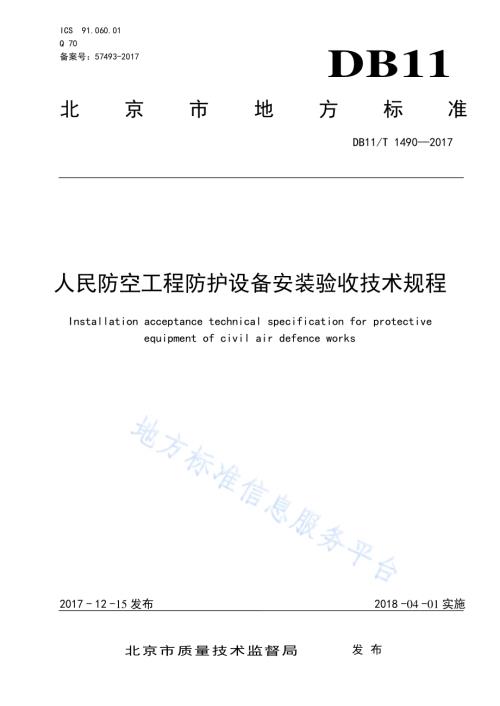

ICS 91.060.01 Q 70 备案号：57493-2017 DB11 北 京 市 地 方 标 准 DB11/T 1490 2017 人民防空 工程防护 设备安装 验收技术 规程 Installation acceptance technical specification for protective equipment of civil air defence works 2017-12-15 发布 2018-04-01 实施 北 京 市 质 量 技 术 监 督 局 发布 DB11/T 1490 2017 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语、定义 和符 号.1 3.1 术语 和定 义.1 3.2 符号.1 4 基 本规 定.2 4.1 防护 设备 安装 质量 要 求.2 4.2 防护 设备 安装 验收 规 定.2 5 防 护设 备安 装验 收.3 5.1 钢结 构防 护门、防 护 密闭门、密 闭门 安装 验收.3 5.2 钢筋 混凝 土结 构防 护 门、防 护密 闭门、密 闭门 安装验 收.5 5.3 电控 防护 门、防护 密 闭门、密闭 门安 装验 收.6 5.4 防电 磁脉 冲防 护密 闭 门、密 闭门 安装 验收.7 5.5 密闭 阀门 安装 验收.9 5.6 悬摆 式防 爆波 活门 安 装验收.10 5.7 胶管 式防 爆波 活门 安 装验收.12 5.8 地铁 区间 防护 密闭 隔 断门安 装验 收.13 5.9 地铁 清洁 式进风/排 风防护 密闭 门安 装验 收.14 5.10 防爆 超压 排气 活门、自动 排气 活门 安装 验收.16 5.11 防爆 地漏 安装 验收.17 5.12 密闭 观察 窗安 装验 收.17 5.13 战时 封堵 设备、设 施安装 验收.18 6 防 护设 备安 装子 分部 验 收.19 附录A（规 范性 附录）人防工 程防 护设 备安 装质 量验收 记录.21 DB11/T 1490 2017 II 前 言 本标准 的附 录A 为资 料性 附 录。本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由北 京市 民防 局提 出并归 口。本标准 由北 京市 民防 局组 织实施。本标准 由北 京市 民防 局负 责具体 解释。本标准 编制 单位：北 京民 防协会、北 京市 民防 局、工程兵 第四 设计 研究 院。本标准 主要 起草 人：李 力、王月 桂、崔 永刚、曹 艳 平、李晓 世、魏 喆、黄静 华、柴 永生、杨海 平、杨 洁、刘 首、郝 鲁波。DB11/T 1490 2017 1 人 民防空 工程防护 设备安 装验收技 术规程 1 范围 本标准 规定 了人 民防 空工 程（以下 简称 人防 工程）防 护设备 安装 验收 的基 本规 定和内 容，规 定了 防护设备 安装 质量 验收 的项 目与检 验方 法。本标准 适用 于本 市行 政区 域内人 防工 程的 防护 设备 安装验 收。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 50134 人民 防空 工程 施工及 验收 规范 RFJ 01-2015 人民 防空 工 程质量 验收 与评 价标 准 RFJ 01-2002 人民 防空 工 程防护 设备 产品 质量 检验 与施工 验收 标准 RFJ 04-2009 人民 防空 工 程防护 设备 试验 测试 与质 量检测 标准 DB11/1078.1-2014 人 民 防空工 程防 护设 备安 装技 术规程 第1 部分:人防 门 3 术语、定义 和符 号 下列术 语和 定义 适用 于本 文件。3.1 术语和 定义 3.1.1 防护设 备 protective equipment 为防止 冲击 波、毒剂 等武 器破坏 效应 通过 而设 置于 孔口或 管线 上的 设备。3.2 符号 下列符 号适 用于 本文 件。B0 防护 设备 门框 孔净 宽；H0 防护 设备 门框 孔净 高；L0 防护 设备 门框 孔长 边尺寸；B 防护 设备 门 扇 宽度；H 防护 设备 门扇 高度。DB11/T 1490 2017 2 4 基本规 定 4.1 防护设 备安 装质 量要 求 4.1.1 防护设 备安 装前，承 担安 装任务 的单 位应 编制 专项 施工方 案，经监 理单 位审 核通过 方可 开展 安装工作。4.1.2 防护设 备门 框安 装时 应对 安装位 置、轴线、标 高等 进行检 查，门框 安装 方法 和隐蔽 工程 验收 应执行DB11/1078.1-2014 第 6.1 条的 有关 规定。4.1.3 防护设 备门 扇安 装调 试的 方法和 要求 可参 照DB11/1078.1-2014 第 6.2 条的 有 关规定 执行。4.2 防护设 备安 装验 收规 定 4.2.1 防护设 备安 装验 收应 符合 施工图 和国 家现 行有 关施 工规范 的规 定。当需 要修 改施工 图时，应 征得原设 计单 位同 意，并应 签署施 工图 设计 变更 文件。4.2.2 防护设 备安 装工 程可 作为 一个子 分部 工程。子 分部 工程可 按 表 1 划 分分 项工 程。各 分项 工程 可根据功 能、安装 方式 相一 致的原 则按 门扇 数量、门 槛形式 划分 为若 干个 检验 批。表1 防护设 备安 装子 分部 分项 工程划 分 序号 分项工程名称 1 钢结构防护门、防护密闭门、密闭门 2 钢筋混凝土结构防护门、防护密闭门、密闭门 3 电控防护门、防护密闭门、密闭门 4 防电磁脉冲防护密闭门、密闭门 5 密闭阀门 6 悬摆式防爆波活门 7 胶管式防爆波活门 8 地铁区间防护密闭隔断门 9 地铁清洁式进风/排风防护密闭门 10 防爆超压排气活门、自动排气活门 11 防爆地漏 12 密闭观察窗 13 战时封堵设备、设施 4.2.3 防护设 备安 装各 检验 批应 全数对 其安 装质 量进 行验 收，检 验批 合格 应符 合下 列规定：a)主控项 目的 质量 经检 验合 格；b)一般项 目的 质量 经抽 样 80%及以 上的 检查 点合 格，最 大偏差 值不 超过 允许 偏差 值的 1.5 倍；c)具有完 整的 施工 操作 依据、质量 验收 记录。4.2.4 防护设 备进 场时，应逐 樘 进行验 收，验 收项 目应 执 行 DB11/1078.1-2014 第5.1 条 有关 规定；应对下列 项目 进行 抽样 检验，每 检验 批抽 样比 例为20%且不得 少 于 1 樘，抽样检 验结果 出现 不合 格时 加 倍抽样检 验，仍出 现不 合格 时全部 检验。a)门框锚 固钩 的规 格尺 寸、分布和 焊缝；DB11/T 1490 2017 3 b)钢结构 防护 设备 门扇 的厚 度、内 外面 板厚 度和 结构 焊缝；c)混凝土 结构 防护 设备 门扇 的厚度、混 凝土 强度、保 护层厚 度、受力 钢筋 分布。5 防护设 备安 装验 收 5.1 钢结构 防护 门、防护 密闭 门、密 闭门 安装 验收 5.1.1 主控项 目 5.1.1.1 防护 门、防护 密 闭门、密闭 门的 型号、规 格应符 合设 计要 求。5.1.1.2 防护 门、防护 密 闭门、密闭 门安 装的 位置、方向 应符 合工 程设 计要 求。5.1.1.3 防护 门、防护 密 闭门、密 闭门 的门 扇结 构厚 度和内、外面 板厚 度应 符合 设计要 求 和 RFJ04-2009第8.1.2、8.1.5 条 的规 定。5.1.1.4 防护 门、防护 密 闭门、密闭 门中 与门 扇结 构有关 的焊 缝质 量应 符合 设计要 求。5.1.1.5 防护 密闭 门、密 闭门的 密闭 性能 应达 到以 下初判 条件：门 扇内 表面 嵌压板 所围 范围 内无 透气孔缝，门框 密封 胶条 内侧 支承板 间焊 缝及 与角 钢焊 缝连续、不 透气，密 封件 质量合 格，密封 胶 条 接 口 及接头数 量应 符 合RFJ01-2002 第2.1.2 条 的规 定，门 扇门框 贴合 间隙 不大 于 6mm，无 门槛 门密 封梁 密封胶条压 缩量 应不 小 于3mm。5.1.1.6 防护 门、防护 密 闭门、密闭 门门 扇的 启闭 运转性 能应 达到 以下 要求：单人 操作，启 闭灵 活、开关到 位，运转 过程 中无 卡阻、无异 常响 声，停于 任一位 置时 无自 开自 关现 象。5.1.1.7 防护 门、防护 密 闭门、密闭 门安 装验 收主 控项目 对应 的合 格指 标要 求、检 验方 法见 表 2。表2 钢结构 防护 门、防护 密闭 门、密 闭门 主控 项目 序号 项目 合格指标或要求 检验方法 1 型号、规格 符合设计要求 查验进场检验记录，现场对照设计图纸检查 2 安装位置、方向 符合工程设计图纸要求；门扇能开启到位 现场对照工程设计图纸复核并操作检查 3 门扇结构厚度和内、外面板厚度 结构厚度偏差-1.5mm+3.0mm；钢板厚度负偏差5%尺量检查 4 焊缝质量 焊高达到设计要求，焊缝处无焊渣、漏焊、虚焊或焊穿等情况 焊缝检验尺检查、观察检查 5 密闭性能 门 扇 内 表 面 嵌 压 板 所 围 范 围 内 无 透 气 孔 缝，门 框 密 封 胶 条 内侧 支 承 板 间 焊 缝 及 与 角 钢 焊 缝 连 续、不 透 气，密 封 件 质 量 合格，密 封 胶 条 接 口 及 接 头 数 量 符 合 规 定，扇 框 贴 合 面 中 心 线偏 差 和 贴 合 间 隙 6mm；无 门 槛 门 密 封 梁 密 封 胶 条 压 缩 量 3mm 观察检查、尺量检查 6 启闭运转性能 单人操作，启闭灵活、开关到位，运转过程中无卡阻、无异常响声，停于任一位置时无自开自关现象 操作、观察检查 5.1.2 一般项 目 DB11/T 1490 2017 4 5.1.2.1 防护 门、防护 密 闭门、密闭 门门 框、门扇 型号尺 寸验 收项 目及 对应 的合格 指标 要求、检 验方法见 表3。表3 钢结构 防护 门、防护 密闭 门、密 闭门 型号 尺寸 验收 项目 单位为 mm 序号 项目 检验条件 合格指标 检验方法 1 门框孔宽偏差 B0 2500 4.0 尺量检查 B0 2500 5.0 2 门框孔高偏差 H0 2500 4.0 H0 2500 5.0 3 单扇门门扇宽度偏差 B 2500 4.0 B 2500 5.0 双扇门单扇宽度偏差 2.5 4 门扇高度偏差 H 2500 4.0 H 2500 5.0 5.1.2.2 防护 门、防护 密 闭门、密闭 门门 框、门扇 安装质 量验 收项 目及 对应 的合格 指标 要求、检 验方法见 表4。表4 钢结构 防护 门、防护 密闭 门、密 闭门 安装 质量 验收 项目 序号 项目 检验条件 合格指标或要求 检验方法 1 防 护 门 门 扇、门 框 贴 合 面 中 心 线 偏 差 mm 5.0 尺量检查 防护密闭门、密闭门密封胶条嵌压中心线偏差 mm L0 2500 4.0 L0 2500 5.0 2 双扇门中缝间隙偏差 mm 2.5 塞尺检查 3 双 扇 拱 形 门 门 扇 上 下 端 与 门 框 贴合间隙 mm 5.0 10.0 4 门 框 左 右 角 钢 外 表 面 垂 直 度(前后)mm H0 2500 3.0 磁力线坠、钢直尺检查 H0 2500 4.0 5 门 框 左 右 角 钢 外 表 面 垂 直 度(左右)mm H0 2500 3.0 H0 2500 4.0 6 门扇启闭力 N 200 测 力 仪 器 检 查，力 的 作 用 点 在 门 扇 拉 手 处，拉 力 的 方向 始 终 垂 直 于 门 扇 表 面，均 匀 慢 速 将 门 扇 拉 开 或 关 闭到 位，整 个 过 程 的 最 大 力 为 门 扇 启 闭 力 7 关锁操纵力 N 260 测 力 仪 器 检 查，力 的 作 用 点 距 手 柄 末 端5cm(或 手 轮 边缘)，拉 力 的 方 向 应 始 终 垂 直 手 柄(或 与 手 轮 外 圆 相切)且 平 行 于 门 扇 表 面，测 关 锁 到 位 时 的 力 DB11/T 1490 2017 5 表4 钢结 构防 护门、防 护密闭 门、密闭 门安 装质 量验收 项目（续）序号 项目 检验条件 合格指标或要求 检验方法 8 其它机构操纵力 N 300 操作检查 9 闭锁头同步、锁紧情况 联动闭锁头运动同 步，到 位 后 全 部进入锁紧状态 观察检查 5.1.2.3 有绝 缘要 求的 防 护门、防护 密闭 门、密闭 门，电 气系 统绝 缘和 对地 绝缘应 符合 设计 图纸 的规定，且 接地 电阻 不大 于1。检验方 法：接地 电阻 测试 仪检测、查 验资 料。5.1.2.4 有监 控信 号要 求 的防护 门、防护 密闭 门、密闭门，门 扇处 于启 闭或 锁紧状 态时，其 输入、输出信号 应满 足监 控要 求。检验方 法：操作、观 察检 查。5.1.2.5 防护 门、防护 密 闭门、密闭 门其 它验 收项 目及对 应的 合格 指标 要求、检验 方法 见 表 5。表5 钢结构 防护 门、防护 密闭 门、密 闭门 其它 验收 项目 序号 项目 合格指标要求 检验方法 1 资料项目 产品出厂质量相关文 件 检测报告及相关材料材质报告、外购件合格证齐全 资料查验、现场复核 2 工程安装相关记录 进场验收、隐蔽检查等记录齐全 3 工 程 相 关 资 料 和 其 它 查 验 资 料 相关图纸、技术资料、记录齐全 4 外观项目 门扇、门框表面观感 平 整 光 滑，油 漆 均 匀、不 起 泡、不 剥 离、无 流 珠，金 属 件 表 面 无 锈 蚀 观察检查 5 闭锁、铰页零部件表面观感 零 部 件 齐 全、无 损 坏、无 锈 蚀 6 运动部位保护 涂油保护，涂油质量达到相关规定要求 7 铭牌、开关标志等标识 正确、醒目、齐全 5.1.3 钢结构 防护 门、防护 密闭 门、密 闭 门 安装 质量 验收 记录见 附 录A。5.2 钢筋混 凝土 结构 防护 门、防护密 闭门、密 闭门 安装 验收 5.2.1 主控项 目 5.2.1.1 钢筋 混凝 土结 构 防护门、防 护密 闭门、密 闭门的 门扇 结构 厚度 和混 凝土强 度、保护 层厚 度、受力钢 筋分 布应 符合 设计 要求 和 RFJ04-2009 第 8.1.2、8.1.6 条的 规定。5.2.1.2 钢筋 混凝 土结 构 防护门、防 护密 闭门、密 闭门门 扇混 凝土 表面 应无 裂缝和 蜂窝、孔 洞、露筋等缺陷。5.2.1.3 钢筋 混凝 土结 构 防护门、防护 密闭 门、密 闭 门的其 它主 控项 目 同5.1.1.1、5.1.1.2、5.1.1.5、5.1.1.6 条 的规 定。5.2.1.4 钢筋 混凝 土结 构 防护门、防 护密 闭门、密 闭门安 装验 收主 控项 目对 应的合 格指 标要 求、检验方法见 表6。DB11/T 1490 2017 6 表6 钢筋混 凝土 结构 防护 门、防护密 闭门、密 闭门 主控 项目 序号 项目 合格指标或要求 检验方法 1 型号、规格 符合设计要求 查验进场检验记录，现场对照设计图纸检查 2 安装位置、方向 符合工程设计图纸要求；门扇能开启到位 现场对照工程设计图纸复核并操作检查 3 门扇结构厚度和混凝土强度、保护层厚度、受力钢筋分布 结构厚度偏差-1.5mm+3.0mm；强度负偏差5%；保护层厚度 15mm 25mm；受力钢 筋数量符合设计要求，间距偏差10mm 查验进场检验记录或现场尺量检查 4 混凝土表面质量 无 裂 缝 和 蜂 窝、孔 洞、露 筋 等 缺 陷 观察检查 5 密闭性能 门 扇 内 表 面 嵌 压 板 所 围 范 围 内 无 透 气 孔 缝，门 框 密 封 胶条 内 侧 支 承 板 间 焊 缝 及 与 角 钢 焊 缝 连 续、不 透 气，密 封件 质 量 合 格，密 封 胶 条 接 口 及 接 头 数 量 符 合 规 定，扇 框贴 合 面 中 心 线 偏 差 和 贴 合 间 隙 6mm 观察检查、尺量检查 6 启闭运转性能 单人操作，启闭灵活、开关到位，运转过程中无卡阻、无异常响声，停于任一位置时无自开自关现象 操作、观察检查 5.2.2 一般项 目 5.2.2.1 钢筋 混凝 土结 构 防护门、防 护密 闭门、密 闭门门 框、门扇 型号 尺寸 验收项 目及 对应 的合 格指标要求、检 验方 法见 表3。5.2.2.2 钢筋 混凝 土结 构 防护门、防 护密 闭门、密 闭门门 框、门扇 安装 质量 验收项 目及 对应 的合 格指标要求、检 验方 法见 表4。5.2.2.3 钢筋 混凝 土结 构 防护门、防 护密 闭门、密 闭门门 扇、门框 表面 观感 应达到 以下 要求：表 面平整光滑，油 漆均 匀一 致、不起泡、不 剥离、无流 珠，金属 件表 面无 锈蚀，混 凝土表 面麻 面面 积不 大于 门扇总面 积 的0.5%，且应 修 整完好。5.2.2.4 除门 扇、门框 表 面观感 外，钢筋 混凝 土结 构防护 门、防护 密闭 门、密闭门 其它 验收 项目 见表4 的有 关规 定。5.2.3 钢筋混 凝土 结构 防护 门、防护密 闭门、密 闭门 安装 工程质 量验 收记 录见 附 录A。5.3 电控防 护门、防 护密 闭门、密闭 门安 装验 收 5.3.1 主控项 目 5.3.1.1 电控 防护 门、防 护密闭 门、密闭 门门 扇的 启闭运 转性 能应 达到 以下 要求：单人 手动 操纵，启闭、开 关能 到位，运 转过 程中无 卡阻、无 异常 响声，停于 任一 位置 时无 自开 自关现 象；连 续 50 次以 上电动启 闭、运转 无故 障，运转打 开或 关闭 到位 且无 反弹。5.3.1.2 电控 防护 门、防 护密闭 门、密 闭门 的其 它 主控项 目 见5.1.1.1、5.1.1.2、5.1.1.3、5.1.1.4、5.1.1.5 条 的规 定。5.3.1.3 电控 防护 门、防 护密闭 门、密闭 门安 装验 收主控 项目 对应 的合 格指 标要求、检验方 法见 表7。DB11/T 1490 2017 7 表7 电控防 护门、防 护密 闭门、密闭 门主 控项 目 序号 项目 合格指标或要求 检验方法 1 型号、规格 符合设计要求 查验进场检验记录，现场对照设计图纸检查 2 安装位置、方向 符合工程设计图纸要求；门扇能开启到位 现场对照工程设计图纸复核并操作检查 3 门扇结构厚度和内、外面板厚度 结构厚度偏差-1.5mm+3.0mm；钢 板厚度负偏差5%尺量检查 4 焊缝质量 焊高达到设计要求，焊缝处无焊渣、漏焊、虚焊或焊穿等情况 焊缝检验尺检查、观察检查 5 密闭性能 门 扇 内 表 面 嵌 压 板 所 围 范 围 内 无 透 气 孔 缝，门 框 密 封 胶条 内 侧 支 承 板 间 焊 缝 及 与 角 钢 焊 缝 连 续、不 透 气，密 封件 质 量 合 格，密 封 胶 条 接 口 及 接 头 数 量 符 合 规 定，扇 框贴 合 面 中 心 线 偏 差 和 贴 合 间 隙 6mm 观察检查、尺量检查 6 启闭运转性能 单人操作，启闭灵活、开关到位，运转过程中无卡阻、无异常响声，停于任一位置时无自开自关现象；连续50 次以上电动启闭、运转无故 障，运转打开或关闭到位且无反弹 操作、观察检查 5.3.2 一般项 目 5.3.2.1 电控 防护 门、防 护密闭 门、密闭 门门 框、门扇型 号尺 寸验 收项 目及 对应的 合格 指标 要求、检验方法 见 表8。表8 电控防 护门、防 护密 闭门、密闭 门型 号尺 寸验 收项 目 单 位为mm 序号 项目 合格指标 检验方法 1 门框孔宽 偏差 3.0 尺量检查 2 门框孔高 偏差 3.0 3 门扇(单扇)宽度偏差 3.0 4 门扇高度 偏差 3.0 5.3.2.2 电控 防护 门、防 护密闭 门、密闭 门门 扇的 电动开 锁、运行 到位 或电 动运行、关 锁到 位的 时间允许偏 差 为20s 4s。检验方 法：电动 启闭 操纵，计时 检查。5.3.2.3 电控 防护 门、防 护密闭 门、密 闭门 门框、门 扇安装 质量 验收 其它 项目 及对应 的合 格指 标要 求、检验方 法见 表4 的有 关规 定。5.3.2.4 电控 防护 门、防 护密闭 门、密闭 门其 它验 收项目 见 表 5 的 有关 规定。5.3.3 电控防 护门、防 护密 闭门、密闭 门安 装工 程质 量验 收记录 见附 录 A。5.4 防电磁 脉冲 防护 密闭 门、密闭门 安装 验收 DB11/T 1490 2017 8 5.4.1 主控项目 5.4.1.1 防电 磁脉 冲防 护 密闭门、密 闭门 专用 簧片 质量应 达到 以下 要求：有 合格证，外 形尺 寸符 合设计要求，簧 片轻 触后 能够 弹性回 复，簧片 均匀 布置、不松 动、不缺 失，酒精 擦试后 色泽 均匀。5.4.1.2 防电 磁脉 冲防 护 密闭门、密 闭门 专用 密封 条质量 应达 到以 下要 求：有合格 证，外形 尺寸 和接头符合 设计 要求，表 面完 整、无 裂缝、无 污渍、无 丝网断 裂。5.4.1.3 防电 磁脉 冲防 护 密闭门、密闭 门门 扇的 启 闭运转 性能 应达 到以 下要 求：单人 操纵，启闭 灵活、开关到 位，门扇 开启 后屏 蔽簧片 不弹 出、无损 坏，运转过 程中 无卡 阻、无异 常响 声，停 于任 一 位 置 时 无自开自 关现 象。5.4.1.4 防电 磁脉 冲防 护 密闭门、密 闭门 的其 它主 控项目 同 5.1.1.1、5.1.1.2、5.1.1.3、5.1.1.4、5.1.1.5 条 的规 定。5.4.1.5 防电 磁脉 冲防 护 密闭门、密 闭门 安装 验收 主控项 目对 应的 合格 指标 要求、检验 方法 见 表 9。表9 防电磁 脉冲 防护 密闭 门、密闭门 主控 项目 序号 项目 合格指标或要求 检验方法 1 型号、规格 符合设计要求 查验进场检验记录，现场对照设计图纸检查 2 安装位置、方向 符合工程设计图纸要求；门扇能开启到位 现场对照工程设计 图纸复核并操作检查 3 门扇结构厚度和内、外面板厚度 结构厚度偏差-1.5mm+3.0mm；钢板厚度负偏差5%尺量检查 4 焊缝质量 焊高达到设计要求，焊缝处无焊渣、漏焊、虚焊或焊穿等情况 焊缝检验尺检查、观察检查 5 密闭性能 门 扇 内 表 面 嵌 压 板 所 围 范 围 内 无 透 气 孔 缝，门 框 密 封 胶条 内 侧 支 承 板 间 焊 缝 及 与 角 钢 焊 缝 连 续、不 透 气，密 封件 质 量 合 格，密 封 胶 条 接 口 及 接 头 数 量 符 合 规 定，扇 框贴 合 面 中 心 线 偏 差 和 贴 合 间 隙 6mm 观察检查、尺量检查 6 专用簧片质量 有合格证，外形尺寸符合设计要求，簧片轻触后能够弹性回复，簧片均匀布置、不松动、不缺失，酒精擦试后色泽均匀 观察检查 7 专用密封条质量 有合格证，外形尺寸和接头符合设计要求，表面完整、无裂缝、无污渍、无丝网断裂 观察检查、尺量检查 8 启闭运转性能 单人操作，启闭灵活、开关到位，运转过程中无卡阻、无异常响声，停于任一位置时无自开自关现象；连续50 次以上电动启闭、运转无故 障，运转打开或关闭到位且无反弹 操作、观察检查 5.4.2 一般项 目 5.4.2.1 防电 磁脉 冲防 护 密闭门、密 闭门 门框、门 扇型号 尺寸 验收 项目 及对 应的合 格指 标要 求、检验方法见 表 10。DB11/T 1490 2017 9 表10 防电磁 脉 冲 防护 密闭 门、密闭门 型号 尺寸 验收 项目 单位为mm 序号 项目 合格指标 检验方法 1 门框孔宽 偏差 2.0 尺量检查 2 门框孔高 偏差 2.0 3 门扇(单扇)宽度偏差 2.0 4 门扇高度 偏差 2.0 5.4.2.2 防电 磁脉 冲防 护 密闭门、密 闭门 门框、门 扇安装 质量 验收 项目 及对 应的合 格指 标要 求、检验方法见 表 11。表11 防电磁 脉冲 防护 密闭 门、密闭门 安装 质量 验收 项目 序号 项目 合格指标 检验方法 1 门扇、门框贴合间隙 mm 3.0 塞尺检查 2 簧片嵌压中心线 偏差 mm 1.0 尺量检查 3 密封胶条嵌压中心线 偏差 mm 1.5 4 门 框 左 右 角 钢 外 表 面 垂 直 度(前后)mm 2.0 磁力线坠、钢直尺检查 5 门 框 左 右 角 钢 外 表 面 垂 直 度(左右)mm 2.0 6 门扇启闭力 N 200 测 力 仪 器 检 查，力 的 作 用 点 在 门 扇 拉 手 处，拉 力 的 方 向始 终 垂 直 于 门 扇 表 面，均 匀 慢 速 将 门 扇 拉 开 或 关 闭 到位，整 个 过 程 的 最 大 力 为 门 扇 启 闭 力 7 关锁操纵力 N 260 测 力 仪 器 检 查，力 的 作 用 点 距 手 柄 末 端5cm(或 手 轮 边缘)，拉 力 的 方 向 应 始 终 垂 直 手 柄(或 与 手 轮 外 圆 相 切)且 平 行 于 门 扇 表 面，测 关 锁 到 位 时 的 力 8 闭锁头同步、锁紧情况 联动闭锁头运动同步，到位后全部进入锁紧状态 观察检查 5.4.2.3 防电 磁脉 冲防 护 密闭门、密 闭门 其它 验收 项目见 表 5 的有 关规 定。5.4.3 防电磁 脉冲 防护 密闭 门、密闭门 安装 工程 质量 验收 记录见 附 录 A。5.5 密闭阀 门安 装验 收 5.5.1 主控项 目 5.5.1.1 密闭 阀门 的型 号、规格 应符 合设 计要 求。5.5.1.2 密闭 阀门 安装 的 位置、方向 应符 合工 程设 计要求。5.5.1.3 密闭 阀门 管壁 厚 度、阀 板厚 度、最小 通风 孔径应 符合 设计 要求。5.5.1.4 密闭 阀门 的密 闭 性能应 达 到 RFJ01-2002 第 3.3.8 条 规定 的要 求。5.5.1.5 密闭 阀门 阀板 的 启闭运 转性 能应 达到 以下 要求：单人 操纵，阀 板转 动灵活，无 声响、无 卡阻，阀板转 动到 位；电控 密闭 阀门无 故障 连续 试运 行应 不少 于 50 次。5.5.1.6 密闭 阀门 安装 验 收主控 项目 对应 的合 格指 标要求、检 验方 法见 表 12。DB11/T 1490 2017 10 表12 密闭阀 门主 控项 目 序号 项目 合格指标或要求 检验方法 1 型号、规格 符合设计要求 查验进场检验记录，现场对照设计图纸检查 2 安装位置、方向 符合工程设计图纸要求；门扇能开启到位 现场对照工程设计图纸复核并操作检查 3 阀门管壁厚度、阀板厚度、最小通风孔径 钢板、钢管厚度负偏差5%；孔径偏差3.0mm 尺量检查 4 密闭性能 阀 板 内 表 面、阀 体 管 内 壁 无 透 气 孔 缝，密 封 件 质 量 合 格，密 封 胶 条 接 口 及 粘 接 情 况 符 合 规 定，阀 板 关 闭 时 阀 板 与密 封 胶 条 贴 合 无 间 隙 观察检查 5 启闭运转性能 单人操纵，阀板转动灵活，无声响、无卡阻，阀板转动到位；电控密闭阀门无故障连续试运行应不少于 50次 操作、观察检查 5.5.2 一般项 目 5.5.2.1 密闭 阀门 型号 尺 寸、安 装质 量验 收项 目及 对应的 合格 指标 要求、检 验方法 见 表 13。表13 密闭阀 门型 号尺 寸、安装 质量验 收项 目 单位为 mm 序号 项目 合格指标 检验方法 1 壳体外径允许尺寸偏差 3.0 尺量检查 2 壳体轴向尺寸偏差 2.0 3 法兰板厚度尺寸偏差 5 4 阀板外径偏差 2.0 5 主轴直径尺寸偏差 设计要求，无要求时-0.5 6 阀门固定情况 固定阀门的吊钩或支架应埋设整齐、牢固，吊杆垂直，阀门与吊钩或支架接触紧密 观察检查 7 法兰螺栓连接情况 连接到位、紧固 8 阀板启闭力（指手摇柄）N 200 测 力 仪 器 检 查，力 的 作 用 点 距 手摇柄末端5cm，力 的 方 向 始 终 垂直于手摇柄，均 匀 慢 速 将 阀板 开启 或 关 闭 到 位，整 个 过 程 的 最 大 力为 阀板启闭力 9 密 封 条 粘 接 后 的 剥 离 强度 N/cm 30 测力仪器检查 5.5.2.2 密闭 阀门 其它 验 收项目 见 表 5 的 有关 规定。5.5.3 密闭阀 门安 装工 程质 量验 收记录 见附 录 A。5.6 悬摆式 防爆 波活 门安 装验 收 5.6.1 主控项 目 DB11/T 1490 2017 11 5.6.1.1 悬摆 式防 爆波 活 门的型 号、规格 应符 合设 计要求。5.6.1.2 悬摆 式防 爆波 活 门安装 的位 置、方向 应符 合工程 设计 要求。5.6.1.3 悬摆 式防 爆波 活 门门扇(或 底座)的厚 度、内面板 厚度、外 面板 厚度 和悬摆 板厚 度应 符合 设计要求 和RFJ04-2009 第8.1.2、8.1.5 条的 规定。5.6.1.4 悬摆 式防 爆波 活 门的通 风面 积应 达到 设计 要求 5.6.1.5 悬摆 式防 爆波 活 门的启 闭运 转性 能应 达到 以下要 求：悬摆 板启 闭灵 活，可 自动 复位；门 扇运转无异 响，无自 开自 关现 象。5.6.1.6 悬摆 式防 爆波 活 门安装 验收 主控 项目 对应 的合格 指标 要求、检 验方 法见 表 14。表14 悬摆式 防爆 波活 门主 控项 目 序号 项目 合格指标或要求 检验方法 1 型号、规格 符合设计要求 查验进场检验记录，现场对照设计图纸检查 2 安装位置、方向 符合工程设计图纸要求；门扇、悬摆板能开启到位 现场对照工程设计图纸复核并操作检查 3 门扇(或底座)的厚度、内外面板厚度、和悬摆板厚度 门扇厚度偏差-1.5mm+3.0mm；钢板厚度负偏差5%尺量检查 4 活门通风面积 允许正偏差，偏差10%尺量检查活门门扇(或底座)的开孔面积 5 启闭运转性能 悬摆板启闭灵活，可自动复位；门扇运转无异响，无自开自关现象 操作、观察检查 5.6.2 一般项 目 5.6.2.1 悬摆 式防 爆波 活 门型号 尺寸、安 装质 量验 收项目 及对 应的 合格 指标 要求、检验 方法 见 表 15。表15 悬摆式 防爆 波活 门型 号尺 寸、安 装质 量验 收项 目 序号 项目 合格指标 检验方法 1 门框(底框)孔宽偏差 mm 1.0 尺量检查 2 门框(底框)孔高偏差 mm 1.5 3 门扇(底座)宽度偏差 mm 1.0 4 门扇(底座)高度偏差 mm 1.5 5 悬摆板长度偏差 mm 1.0 6 悬摆板宽度偏差 mm 1.0 7 悬摆板上、下边与门扇平面的平行度允许偏差 mm 2.0 8 门扇(底座)与 门 框(底框)贴 合 间 隙mm 1.0 塞尺检查 9 悬摆板与门扇(底座)贴合间隙 mm 1.0 塞尺检查 10 悬摆板启闭力 N 95S100 测力仪器检查 DB11/T 1490 2017 12 表15 悬 摆式 防爆 波活 门 型号尺 寸、安装 质量 验收 项目（续）序号 项目 合格指标 检验方法 11 门扇启闭力 N 200 测 力 仪 器 检 查，力 的 作 用 点 在 门 扇拉 手 处，拉 力 的 方 向 始 终 垂 直 于 门扇 表 面，均 匀 慢 速 将 门 扇 拉 开 或 关闭 到 位，整 个 过 程 的 最 大 力 为 门 扇启 闭 力 12 闭锁锁紧力 N 260 测 力 仪 器 检 查，力 的 作 用 点 距 手 柄末端5cm(或 手 轮 边 缘)，拉 力 的 方 向应 始 终 垂 直 手 柄(或 与 手 轮 外 圆 相切)且 平 行 于 门 扇 表 面，测 关 锁 到 位时 的 力 13 胶垫、缓冲胶垫粘接后的剥离强度N/cm 30 测力仪器检查 注：S 为悬摆板面积，m2 5.6.2.2 悬摆 式防 爆波 活 门其它 验收 项目 见 表 5 的 有关规 定。5.6.3 悬摆式 防爆 波活 门安 装质 量验收 记录 见附 录A。5.7 胶管式 防爆 波活 门安 装验 收 5.7.1 主控项 目 5.7.1.1 胶管 式防 爆波 活 门的型 号、规格 应符 合设 计要求。5.7.1.2 胶管 式防 爆波 活 门安装 的位 置、方向 应符 合工程 设计 要求。5.7.1.3 胶管 式防 爆波 活 门门扇(或 底座)的厚 度、内面板 厚度、外 面板 厚度、腹板 厚度 应符 合设 计要求。5.7.1.4 胶管 式防 爆波 活 门的通 风面 积应 达到 设计 要求 检测方 法：尺量 检查。查 验活门 门扇(或 底座)和胶 管侧壁 上的 开孔 面积。5.7.1.5 胶管 式防 爆波 活 门的启 闭运 转性 能应 达到 以下要 求：胶管 压倒 后可 自动复 原；门扇 启闭 灵活，运转无 异响，无 自开 自关 现象。检验方 法：操纵、观 察检 查。5.7.1.6 胶管 式防 爆波 活 门安装 验收 主控 项目 对应 的合格 指标 要求、检 验方 法见 表 16。表16 胶管式 防爆 波活 门主 控项 目 序号 项目 合格指标或要求 检验方法 1 型号、规格 符合设计要求 查验进场检验记录，现场对照设计图纸检查 2 安装位置、方向 符合工程设计图纸要求；门扇能开启到位 现场对照工程设计图纸复核并操作检查 DB11/T 1490 2017 13 表16 胶 管式 防爆 波活 门 主控项 目（续）序号 项目 合格指标或要求 检验方法 3 门扇(或底座)的厚度、内外面板厚度、和腹板厚度 门扇厚度偏差-1.5mm+3.0mm；钢板厚度负偏差5%尺量检查 4 活门通风面积 允许正偏差，偏差10%尺量检查活门门扇(或底座)和胶管侧壁上的开孔面积 5 启闭运转性能 胶管压倒后可自动复原；门扇启闭灵活，运转无异响，无自开自关现象 操作、观察检查 5.7.2 一般 项目 5.7.2.1 胶管 式防 爆波 活 门型号 尺寸、安 装质 量验 收项目 及对 应的 合格 指标 要求、检验 方法 见 表 17。表17 胶管式 防爆 波活 门型 号尺 寸、安 装质 量验 收项 目 序号 项目 合格指标 检验方法 1 门框(底框)孔宽偏差 mm 1.0 尺量检查 2 门框(底框)孔高偏差 mm 1.5 3 门扇(底座)宽度偏差 mm 1.0 4 门扇(底座)高度偏差 mm 1.5 5 门扇(底座)与 门 框(底框)贴 合 间 隙mm 1.0 塞尺检查 6 卡 箍 将 胶 管 卡 紧 固 定 牢 靠 程 度 轴向拉伸力 100N 作用下不松动 手动测试 7 门扇关闭力 N 200 测 力 仪 器 检 查，力 的 作 用 点 在 门 扇拉 手 处，拉 力 的 方 向 始 终 垂 直 于 门扇 表 面，均 匀 慢 速 将 门 扇 拉 开 或 关闭 到 位，整 个 过 程 的 最 大 力 为 门 扇启 闭 力 8 闭锁锁紧力 N 260 测 力 仪 器 检 查，力 的 作 用 点 距 手 柄末端5cm(或 手 轮 边 缘)，拉 力 的 方 向应 始 终 垂 直 手 柄(或 与 手 轮 外 圆 相切)且 平 行 于 门 扇 表 面，测 关 锁 到 位时 的 力 9 胶垫、缓冲胶垫粘接后的剥离强度N/cm 30 测力仪器检查 5.7.2.2 胶管 式防 爆波 活 门其它 验收 项目 见 表5 的 有关规 定。5.7.3 胶管式 防爆 波活 门安 装质 量验收 记录 见附 录A。5.8 地铁区 间防 护密 闭隔 断门 安装验 收 5.8.1 主控项 目 5.8.1.1 地铁 区间 防护 密 闭隔断 门门 扇应 设置 安全
