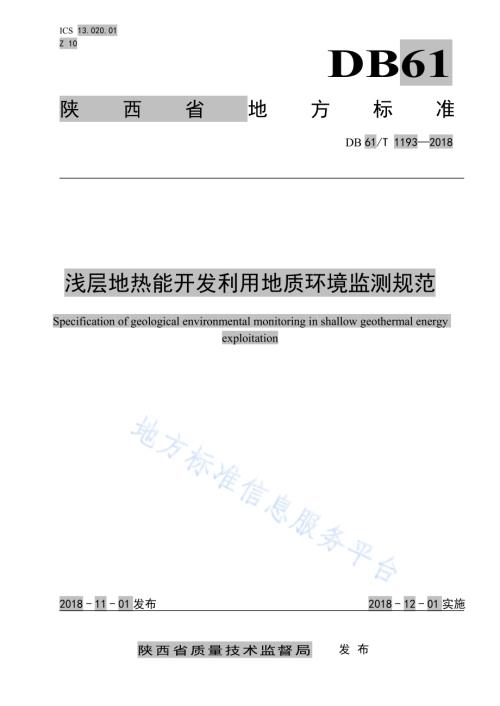

I C S 1 3.0 2 0.0 1Z 1 0DB61陕 西 省 地 方 标 准D B 6 1/T 1 1 9 3 2 0 1 8浅 层 地 热 能 开 发 利 用 地 质 环 境 监 测 规 范S p e c i f i c a t i o n o f g e o l o g i c a l e n v i r o n m e n t a l m o n i t o r i n g i n s h a l l o w g e o t h e r m a l e n e r g ye x p l o i t a t i o n2 0 1 8-1 1-0 1 发 布 2 0 1 8-1 2-0 1 实 施陕 西 省 质 量 技 术 监 督 局发 布D B 6 1/T 1 1 9 3 2 0 1 8I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 总 则.35 监 测 分 级 标 准.36 监 测 系 统.47 监 测 要 求.48 数 据 处 理.89 系 统 运 行 与 维 护.9附 录 A（资 料 性 附 录）地 下 水 监 测 孔 结 构 示 意 图.1 0附 录 B（资 料 性 附 录）地 温 监 测 孔 结 构 示 意 图.1 1D B 6 1/T 1 1 9 3 2 0 1 8I I前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 陕 西 省 地 质 调 查 院 提 出。本 标 准 由 陕 西 省 自 然 资 源 厅 归 口。本 标 准 起 草 单 位：陕 西 省 地 质 调 查 中 心。本 标 准 主 要 起 草 人：穆 根 胥、金 光、周 阳、张 亚 鸽、张 乐、王 鸽。本 标 准 有 陕 西 省 地 质 调 查 中 心 负 责 解 释。本 标 准 首 次 发 布。联 系 信 息 如 下：单 位：陕 西 省 水 工 环 地 质 调 查 中 心电 话：0 2 9-8 8 4 1 9 8 7 6地 址：西 安 市 碑 林 区 友 谊 西 路 2 4 3 号邮 编：7 1 0 0 6 8D B 6 1/T 1 1 9 3 2 0 1 81浅 层 地 热 能 开 发 利 用 地 质 环 境 监 测 规 范1 范 围本 标 准 规 定 了 浅 层 地 热 能 开 发 利 用 地 质 环 境 监 测 的 术 语 和 定 义、总 则、监 测 分 级 标 准、监 测 系 统、监 测 要 求、数 据 处 理、系 统 运 行 与 维 护。本 标 准 适 用 于 浅 层 地 热 能 开 发 利 用 的 地 质 环 境 监 测 工 作。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 1 2 8 9 7 国 家 一、二 等 水 准 测 量 规 范G B/T 1 4 1 5 7 1 9 9 3 水 文 地 质 术 语G B/T 1 8 3 1 4 全 球 定 位 系 统（G P S）测 量 规 范D Z/T 0 0 1 7 工 程 地 质 钻 探 规 程D Z/T 0 1 4 8 水 文 水 井 地 质 钻 探 规 程D Z/T 0 1 5 4 地 面 沉 降 水 准 测 量 规 范D Z/T 0 2 2 5 2 0 0 9 浅 层 地 热 能 勘 查 评 价 规 范D Z/T 0 2 8 3 地 面 沉 降 调 查 与 监 测 规 范H J/T 1 6 4 2 0 0 4 地 下 水 环 境 监 测 技 术 规 范S L 4 5 4 2 0 1 0 地 下 水 资 源 勘 察 规 范3 术 语 和 定 义G B/T 1 4 1 5 7 1 9 9 3、D Z/T 0 2 2 5 2 0 0 9 和 S L 4 5 4 2 0 1 0 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。为 了 便 于 使 用，以 下 重 复 列 出 了 G B/T 1 4 1 5 7 1 9 9 3、D Z/T 0 2 2 5 2 0 0 9 和 S L 4 5 4 2 0 1 0 中 的 某 些 术 语 和定 义。3.1浅 层 地 热 能 s h a l l o w g e o t h e r m a l e n e r g y蕴 藏 在 地 表 以 下 一 定 深 度 范 围 内 岩 土 体 和 地 下 水 中 具 有 开 发 利 用 价 值 的 热 能。注：是指通过地源热泵换热技术利用的蕴藏在地表以下2 0 0 m 以内，温度低于2 5 的热能。3.2地 源 热 泵 系 统 g r o u n d-s o u r c e h e a t p u m p s y s t e m以 岩 土 体 和 地 下 水 为 低 温 热 源，由 浅 层 地 热 能 换 热 系 统、水 源 热 泵 机 组、建 筑 物 内 系 统 组 成 的 空 调系 统。D B 6 1/T 1 1 9 3 2 0 1 823.3地 埋 管 换 热 系 统 p i p e h e a t e x c h a n g e r s y s t e m传 热 介 质（通 常 为 水 或 加 入 防 冻 剂 的 水）通 过 竖 直 或 水 平 地 埋 管 换 热 器 与 岩 土 体 进 行 热 交 换 的 地 热能 交 换 装 置，又 称 土 壤 热 交 换 系 统。D Z/T 0 2 2 5 2 0 0 9，定 义 3.7 3.4地 下 水 换 热 系 统 g r o u n d w a t e r h e a t e x c h a n g e r s y s t e m通 过 地 下 水 进 行 热 交 换 的 地 热 能 交 换 系 统。D Z/T 0 2 2 5 2 0 0 9，定 义 3.8 3.5地 下 水 动 态 g r o u n d w a t e r r e g i m e在 各 种 因 素 综 合 影 响 下，地 下 水 的 水 位、水 量、水 温 及 化 学 成 分 等 要 素 随 时 间 的 变 化。S L 4 5 4 2 0 1 0，定 义 2.1.7 3.6恒 温 带 c o n s t a n t t e m p e r a t u r e l a y e r地 面 以 下 温 度 常 年 保 持 基 本 不 变 的 地 带。在 自 然 状 态 下，该 层 热 能 受 太 阳 能 和 大 地 热 流 的 综 合 作 用，地 球 内 热 形 成 的 增 温 带 与 上 层 变 温 带 影 响 达 到 平 衡，该 层 温 度 与 当 地 年 平 均 气 温 大 致 相 当。3.7混 层 污 染 m i x e d l a y e r p o l l u t i o n贯 穿 不 同 含 水 层 引 起 的 某 一 含 水 层 对 其 它 含 水 层 造 成 的 污 染。3.8区 域 地 下 水 位 降 落 漏 斗 r e g i o n a l g r o u n d w a t e r d e p r e s s i o n c o n e井 群 同 时 开 采 某 一 含 水 层 时（或 矿 井 大 量 排 水 时），各 井 水 位 迭 加 而 在 含 水 层 中 形 成 范 围 很 大 的 统一 水 位 下 降 区。G B/T 1 4 1 5 7 1 9 9 3，定 义 9.2.9 3.9地 面 沉 降 s u b s i d e n c e在 自 然 或 人 为 因 素 作 用 下，某 一 范 围 的 地 表 高 程 在 一 定 时 期 内 发 生 不 断 降 低 的 环 境 地 质 现 象。G B/T 1 4 1 5 7 1 9 9 3,定 义 9.2.1 0 3.1 0热 影 响 半 径 i n f l u e n c e r a d i u s o f t h e r m a l以 换 热 孔 为 中 心，到 距 离 土 壤 温 度 受 影 响 的 最 大 距 离。3.1 1地 温 背 景 值 s o i l t e m p e r a t u r e b a c k g r o u n d v a l u eD B 6 1/T 1 1 9 3 2 0 1 83未 受 到 浅 层 地 热 能 系 统 换 热 影 响 的 地 层 土 壤 温 度 值。4 总 则4.1 应 建 立 地 质 环 境 监 测 网，对 地 下 水 质 污 染、地 下 水 动 态、地 温 场、地 下 水 位 降 落 漏 斗 与 地 面 沉 降等 地 质 环 境 变 化 进 行 监 测。4.2 监 测 应 贯 穿 浅 层 地 热 能 开 发 利 用 工 程 的 设 计、施 工 和 运 行 管 理 整 个 过 程。4.3 监 测 系 统 设 计 应 遵 循 相 关 技 术 规 范，并 确 保 监 测 传 感 器 和 数 据 采 集 装 置 的 可 靠 性。4.4 应 根 据 工 程 规 模 和 地 质 环 境 敏 感 性 确 定 监 测 系 统 等 级、内 容 以 及 工 作 量。5 监 测 分 级 标 准5.1 地 质 环 境 敏 感 性 分 级地 质 环 境 敏 感 性 分 为 高、中、低 3 个 等 级，分 级 标 准 见 表 1。表 1 地 质 环 境 敏 感 性 分 级 标 准换热类型 地质条件敏感性等级高 中 低地埋管换热系统冷热平衡条件 I（总释热量/总吸热量）释、吸热量差别大，I 0.8或 I 1.2 5释、吸热量差别小，0.8 I 0.9 或 1.1 I 1.2 5释、吸 热 量 相 当，0.9 I 1.1水文地质条件m3/（d m）含 水 层 富 水 性 好，单 位 出 水量5 0 0，具有供水意义含水层富水性中等，单位出水量 3 0 0 5 0 0，供水意义一般含水层富水性差，单位出水量3 0 0，不具有供水意义地下水污染源场 地 污 染 严 重 或 混 层 污 染 危险性大存 在 场 地 污 染 与 混 层 污 染 条件一般场 地 无 污 染 且 无 混 层 污 染条件地下水换热系统地下水资源保护要求 高 中 低单位回灌量/单位出水量 5 0%5 0%8 0%8 0%含水层岩性及组合粗 颗 粒 为 主，砂 砾 卵 石 层 占含水层8 0%粗 颗 粒 的 砂 砾 卵 石 层 占 含 水层 5 0%8 0%粗 颗 粒 的 砂 砾 卵 石 层 占 含水层5 0%注：凡有一项满足较高敏感性等级的即确定为该等级。5.2 工 程 规 模 分 级根 据 工 程 建 筑 面 积，地 热 能 开 发 利 用 系 统 工 程 可 分 为 4 个 规 模 等 级：a)大 型 工 程：建 筑 面 积 S 5 0 0 0 0 m2；b)中 型 工 程：建 筑 面 积 1 0 0 0 0 m2 S 5 0 0 0 0 m2；c)小 型 工 程：建 筑 面 积 3 0 0 0 m2 S 1 0 0 0 0 m2；d)微 型 工 程：建 筑 面 积 S 3 0 0 0 m2。5.3 监 测 分 级根 据 地 质 环 境 敏 感 性 等 级、工 程 规 模，监 测 等 级 分 为 一 级、二 级、三 级，分 级 标 准 见 表 2。D B 6 1/T 1 1 9 3 2 0 1 84表 2 监 测 分 级 标 准地质环境敏感性等级 工程规模 监测等级高大型 一级中型 一级小型 二级微型 三级中大型 一级中型 二级小型 三级微型 三级低大型 二级中型 三级小型 不作要求微型 不作要求6 监 测 系 统6.1 系 统 组 成地 质 环 境 监 测 系 统 应 能 实 现 自 动 采 集 监 测 数 据 和 传 输 功 能，监 测 数 据 应 能 够 分 析 浅 层 地 热 能 开 发 利用 对 周 围 地 质 环 境 的 影 响。监 测 系 统 应 包 括 监 测 传 感 器、数 据 采 集 装 置 和 数 据 处 理 系 统 三 个 部 分。6.2 监 测 数 据 采 集 和 传 输6.2.1 数 据 采 集数 据 采 集 装 置 应 具 有 采 集 包 括 温 度、地 下 水 位、水 质 数 据 等 信 号 的 功 能。数 据 采 集 装 置 通 道 数 应 根据 项 目 具 体 监 测 要 求 确 定，应 预 留 总 容 量 的 3 0%4 0%数 据 采 集 通 道。6.2.2 数 据 传 输6.2.2.1 采 用 主-从 结 构 的 通 信 方 式，数 据 采 集 装 置 是 通 信 主 机，监 测 传 感 器 是 通 信 从 机。数 据 采 集 装置 应 支 持 根 据 数 据 处 理 系 统 命 令 和 主 动 定 时 向 监 测 传 感 器 发 送 请 求 命 令 两 种 模 式。6.2.2.2 数 据 采 集 装 置 和 数 据 处 理 系 统 之 间 的 传 输 数 据 通 讯 应 使 用 基 于 T C P/I P 协 议 的 数 据 网 络。7 监 测 要 求7.1 地 下 水 换 热 系 统 监 测7.1.1 监 测 内 容 与 方 法7.1.1.1 水 量 监 测在 抽 水 井 出 水 管 路、回 灌 井 回 灌（进 水）管 路 中 应 安 装 流 量 表，同 时 监 测 抽 水 量 和 回 灌 量。7.1.1.2 水 温 监 测D B 6 1/T 1 1 9 3 2 0 1 85利 用 专 门 地 下 水 监 测 孔 测 水 温 时，应 将 电 测 水 温 计 的 探 头 或 缓 变 水 温 计 置 于 含 水 层 过 滤 器 部 位，并记 录 所 测 深 度 和 气 温，在 监 测 孔 内，宜 安 装 水 位 水 温 自 动 记 录 仪；利 用 抽 水 井、回 灌 井 测 水 温 时，宜 在抽 水 和 回 灌 时 测 孔 口 水 温，同 时 测 气 温。7.1.1.3 水 位 监 测在 地 下 水 监 测 孔 应 测 量 水 位 埋 藏 深 度 与 起 测 点 高 程，宜 采 用 自 记 水 位 仪、电 测 水 位 仪、地 下 水 多 参数 自 动 监 测 仪 测 量。7.1.1.4 水 质 监 测7.1.1.4.1 地 下 水 水 质 的 监 测 可 采 用 人 工 监 测 和 地 下 水 自 动 化 监 测 仪。人 工 监 测 时 采 用 地 下 水 采 样 分析 的 方 法，应 符 合 H J/T 1 6 4 2 0 0 4 第 3 章 的 要 求。7.1.1.4.2 监 测 内 容 包 括 地 下 水 水 质 常 规 监 测 指 标（电 导 率、总 硬 度、p H 值、高 锰 酸 盐 指 数、总 磷、总 氮、大 肠 杆 菌 数、砷、氟）和 地 下 水 全 分 析 指 标。7.1.1.5 地 面 沉 降（陷）变 形 监 测对 监 测 等 级 一、二 级 工 程，应 在 抽 水 井 和 回 灌 井、主 机 房 附 近 以 及 敏 感 建 构 筑 物 附 近 布 设 地 面 沉 降变 形 和 地 面 塌 陷 监 测 点。采 用 精 密 水 准 测 量 或 卫 星 测 控 测 量 技 术 进 行 监 测。地 面 沉 降（陷）变 形 监 测 应符 合 D Z/T 0 2 8 3 的 要 求。7.1.2 监 测 精 度 与 频 率7.1.2.1 水 量 监 测水 量 测 量 的 精 度 应 达 到 0.1 m3，频 率 为 1 0 日 一 次。7.1.2.2 水 温 监 测水 温 测 量 精 度 应 达 到 0.2；在 运 行 期 间 应 增 加 监 测 频 次，采 集 频 率 应 不 小 于 1 0 日 一 次；停 泵 期 间采 集 频 率 应 不 小 于 3 0 日 一 次。7.1.2.3 水 位 监 测水 位 测 量 精 度 应 达 到 0.0 1 m；在 夏 季 制 冷 期 始、末，冬 季 采 暖 期 始、末 均 应 增 加 监 测 频 次（3 日 一 次）；运 行 期 间 监 测 频 率 应 不 小 于 1 0 日 一 次；停 泵 期 间 应 不 小 于 1 5 日 一 次。7.1.2.4 水 质 监 测地 下 水 水 质 常 规 监 测 指 标 水 样 应 在 地 下 水 地 源 热 泵 系 统 供 暖/制 冷 稳 定 后、结 束 前 一 个 月 内 和 非 运行 期 间 各 采 样 1 次，地 下 水 全 分 析 样 应 在 每 年 供 暖 期 采 样 1 次。7.1.2.5 地 面 沉 降（陷）变 形 监 测地 面 沉 降（陷）变 形 测 量 的 精 度 为 m m；测 量 技 术 要 求 应 符 合 G B/T 1 2 8 9 7、G B/T 1 8 3 1 4、D Z/T 0 1 5 4等 标 准 的 规 定，每 个 夏 季 制 冷 期 及 冬 季 供 暖 期 始 末 均 应 监 测 1 次 2 次，发 现 异 常，应 增 加 监 测 频 次。7.1.3 监 测 网 点 布 设7.1.3.1 布 设 原 则D B 6 1/T 1 1 9 3 2 0 1 867.1.3.1.1 监 测 孔 布 设 应 结 合 地 下 水 地 源 热 泵 系 统 工 程 规 模 大 小 及 场 地 水 文 地 质 条 件。7.1.3.1.2 地 下 水 监 测 孔 的 布 设 应 考 虑 一 孔 多 用，宜 利 用 抽 水 井 与 回 灌 井 监 测 水 量、水 温、水 位、水质。7.1.3.1.3 监 测 孔 布 设 应 能 在 平 面 上 和 垂 向 上 掌 握 和 控 制 场 地 地 下 水 水 量、水 温、水 位、水 质 的 变 化以 及 可 能 产 生 的 地 面 沉 降（陷）变 形。7.1.3.2 监 测 孔 布 设 数 量监 测 孔 数 量 应 按 照 表 3 确 定，一、二 级 监 测 等 级 的 工 程 应 对 所 有 监 测 内 容 进 行 监 测；三 级 监 测 等 级的 工 程 对 地 面 沉 降（陷）监 测 可 不 作 要 求。表 3 地 下 水 换 热 系 统 监 测 孔 布 设 数 量单位为个监测等级 以抽水井、回灌井作为监测孔 专门地下水监测孔一级 2 2二级 1 1三级 1 不作要求7.1.3.3 监 测 孔 布 设7.1.3.3.1 地 下 水 监 测 孔 平 面 布 置 为：a)监 测 等 级 为 一 级 的，监 测 孔 应 至 少 在 开 采 区 地 下 水 径 流 方 向 的 上、下 游 各 布 置 1 个，且 以 抽 水井、回 灌 井 作 为 监 测 孔 的 个 数 均 不 少 于 1 个；b)监 测 等 级 为 二 级 的，应 至 少 在 地 下 水 径 流 方 向 下 游 布 置 1 个 专 门 的 监 测 孔，且 以 抽 水 井 作 为 监测 孔 的 数 量 不 少 于 1 个；c)监 测 等 级 为 三 级 的，应 保 证 监 测 孔 至 少 有 1 个 为 抽 水 井；d)监 测 孔 间 距 应 不 小 于 2 倍 的 抽 水 井、回 灌 井 间 距。7.1.3.3.2 地 下 水 监 测 孔 结 构 参 见 附 录 A。7.2 地 埋 管 换 热 系 统 监 测7.2.1 监 测 内 容 与 方 法7.2.1.1 地 温 监 测地 温 监 测 可 采 用 基 于 光 栅 光 纤、铂 电 阻 等 测 温 方 法。7.2.1.2 地 下 水 监 测7.2.1.2.1 对 地 埋 管 换 热 系 统 周 围 主 要 含 水 层 的 地 下 水 水 位、水 温 和 地 下 水 质 常 规 监 测 指 标 进 行 监 测。7.2.1.2.2 地 埋 管 循 环 水 中 有 防 冻 液 或 其 它 药 品 成 分 的 系 统，应 采 取 地 下 水 样 品 检 测。7.2.1.2.3 当 埋 管 深 度 范 围 内 存 在 两 层 以 上（含 两 层）含 水 层，应 分 层 监 测 地 下 水 水 质。7.2.1.2.4 利 用 专 门 设 置 的 监 测 孔 测 水 温 的 方 法 见 本 标 准 中 7.1.1.2 条。7.2.1.2.5 地 下 水 水 质 宜 在 地 下 水 监 测 孔 内 取 样 检 测。7.2.2 监 测 精 度 与 频 率7.2.2.1 地 温 监 测D B 6 1/T 1 1 9 3 2 0 1 87地 温 监 测 仪 器 测 量 精 度 应 达 到 0.2。地 埋 管 换 热 系 统 运 行 期 间，自 动 监 测 设 备 的 监 测 频 率 为 每 小时 一 次，人 工 监 测 频 率 为 每 日 一 次，非 运 行 期 间，监 测 频 率 为 5 日 一 次，停 泵 初 期 应 增 加 监 测 频 次，背景 值 监 测 频 率 为 7 日 1 0 日 一 次。7.2.2.2 地 下 水 水 温 监 测地 下 水 水 温 测 量 精 度 应 达 到 0.2。地 埋 管 换 热 系 统 运 行 期 间，监 测 频 率 为 3 日 5 日 一 次，非 运 行期 间，监 测 频 率 为 1 0 日 1 5 日 一 次。7.2.2.3 地 下 水 水 质 监 测地 埋 管 换 热 系 统 运 行 前 应 采 集 水 样 1 次，地 埋 管 换 热 系 统 运 行 期 间 应 采 集 水 样 不 少 于 2 次，地 埋 管 换热 系 统 运 行 结 束 后 1 0 日 之 内 应 采 集 水 样 1 次。当 地 下 水 水 质 监 测 指 标 出 现 异 常 时，应 增 加 监 测 频 次。7.2.3 监 测 网 点 布 设7.2.3.1 布 设 原 则7.2.3.1.1 监 测 网 点 以 监 测 孔 的 形 式 布 设，应 收 集 工 程 地 质 资 料 和 地 埋 管 换 热 系 统 设 计 资 料，根 据 监测 目 的 不 同 分 为 地 温 监 测 孔 和 地 下 水 监 测 孔。7.2.3.1.2 地 温 监 测 应 包 括 三 种 监 测 孔：参 与 换 热 地 温 监 测 孔、热 影 响 半 径 地 温 监 测 孔 和 具 有 地 温 监测 功 能 的 地 下 水 监 测 孔。7.2.3.1.3 地 温 监 测 孔 主 要 由 监 测 钻 孔、温 度 传 感 设 备 及 相 关 辅 助 装 置 等 组 成，其 中 温 度 传 感 设 备 在监 测 钻 孔 内 垂 向 布 设，监 测 孔 的 探 头 布 设 深 度 应 保 持 一 致。7.2.3.1.4 地 温 监 测 孔 宜 根 据 埋 管 区 域 形 状、内 部 分 区 及 埋 管 深 度 内 地 层 分 布 等 进 行 布 设，还 可 利 用部 分 地 埋 管 换 热 孔 作 为 地 温 监 测 孔。7.2.3.1.5 换 热 孔 群 区 域 不 是 规 整 的 矩 形 或 正 方 形 的，宜 在 地 埋 管 最 多 的 区 块 布 设 监 测 孔。7.2.3.1.6 地 下 水 监 测 孔 宜 在 埋 管 区 域 地 下 水 径 流 方 向 的 上、下 游 布 设。7.2.3.2 监 测 孔 布 设 数 量监 测 孔 布 设 数 量 见 表 4。表 4 地 埋 管 换 热 系 统 监 测 孔 布 设 数 量单位为个监测等级 参与换热地温监测孔 热影响半径地温监测孔 地下水监测孔一级 2 4 2二级 1 2 1三级 1 1 不作要求注：当一级、二级工程有多个相对独立且范围较大的埋管区域时，应分别对每个区域及其外围布设工作。7.2.3.3 地 温 监 测 孔 布 设7.2.3.3.1 地 温 监 测 孔 布 设：a)一 级 监 测 工 程 的 热 影 响 半 径 地 温 监 测 孔 应 按 距 离 目 标 换 热 孔 0.9 m 的 整 数 倍 向 换 热 区 外 线 性 排列；D B 6 1/T 1 1 9 3 2 0 1 88b)二 级 监 测 工 程 的 热 影 响 半 径 地 温 监 测 孔 应 按 距 离 目 标 换 热 孔 1.8 m 的 整 数 倍 向 换 热 区 外 线 性 排列；c)三 级 监 测 工 程 的 热 影 响 半 径 地 温 监 测 孔 距 离 孔 群 最 外 围 距 离 不 小 于 1 0 m。7.2.3.3.2 热 影 响 半 径 地 温 监 测 孔 直 径 不 小 于 1 0 0 m m，深 度 应 大 于 换 热 孔 深 的 5%。地 温 监 测 孔 垂 向 上每 间 隔 1 0 m 应 至 少 布 设 一 个 测 温 点，恒 温 层 以 上 宜 增 加 测 温 点 密 度。7.2.3.3.3 地 温 监 测 孔 的 结 构 参 见 附 录 B。7.2.3.4 地 下 水 监 测 孔 布 设7.2.3.4.1 监 测 等 级 为 一 级 的，应 至 少 在 埋 管 区 地 下 水 径 流 方 向 的 上、下 游 各 布 设 1 个 监 测 孔。监 测等 级 为 二 级 的，应 至 少 在 埋 管 区 地 下 水 径 流 方 向 的 下 游 布 置 1 个 监 测 孔。7.2.3.4.2 地 下 水 监 测 孔 深 度 应 与 换 热 孔 相 同，孔 径 不 小 于 2 0 0 m m，距 离 孔 群 最 外 围 不 小 于 1 0 m。7.2.3.4.3 地 下 水 监 测 孔 的 结 构 参 见 附 录 A。7.3 地 质 环 境 监 测 系 统 施 工7.3.1 地 温 监 测 孔7.3.1.1 地 温 监 测 孔 施 工7.3.1.1.1 地 温 监 测 孔 应 与 本 片 区 地 埋 管 换 热 系 统 同 期 施 工。7.3.1.1.2 地 温 监 测 孔 的 钻 孔 相 关 参 数 及 工 艺 宜 与 地 埋 管 换 热 孔 一 致。7.3.1.1.3 地 温 监 测 孔 的 施 工 应 符 合 D Z/T 0 0 1 7 的 相 关 要 求。7.3.1.2 地 温 监 测 孔 温 度 传 感 器 安 装7.3.1.2.1 温 度 传 感 器 探 头 埋 入 前 应 进 行 检 查 校 正，并 按 实 际 深 度 对 温 度 传 感 器 进 行 标 记，误 差 为 5.0 c m。7.3.1.2.2 下 放 前 应 校 测 地 温 监 测 孔 实 际 深 度，温 度 传 感 器 下 放 时 应 匀 速 缓 慢 下 放，下 放 到 位 并 固 定后，应 再 次 检 验 探 头 是 否 完 好。校 验 合 格 应 及 时 回 填，并 再 次 验 证。7.3.2 地 下 水 监 测 孔 施 工监 测 孔 施 工 技 术 应 符 合 D Z/T 0 1 4 8 要 求。8 数 据 处 理8.1 数 据 整 理原 始 监 测 数 据 应 按 科 技 档 案 管 理 的 要 求 分 类 整 理 成 资 料 系 列。8.2 数 据 分 析 及 预 警8.2.1 地 埋 管 换 热 系 统8.2.1.1 分 析 地 埋 管 换 热 孔 群 区 域 地 温 监 测 数 据，掌 握 区 域 地 层 温 度 变 化 特 征。8.2.1.2 分 析 地 埋 管 换 热 孔 群 的 换 热 效 果 并 进 行 冷、热 均 衡 评 价，系 统 能 效 分 析。8.2.1.3 有 下 列 状 况，应 予 以 预 警：a)非 运 行 期，恒 温 层 以 下 同 一 监 测 点 连 续 两 年 同 月 平 均 地 温 持 续 升 高（或 降 低）1.5；b)非 运 行 期，同 一 地 下 水 监 测 孔 连 续 两 年 同 月 平 均 水 温 持 续 升 高（或 降 低）1.5；D B 6 1/T 1 1 9 3 2 0 1 89c)地 下 水 水 质 发 生 明 显 变 化 或 者 其 中 某 项 指 标 的 值 超 过 规 定 的 阈 值；d)地 埋 管 发 生 渗 漏。8.2.2 地 下 水 换 热 系 统8.2.2.1 分 析 地 下 水 抽 水 井、回 灌 井 和 监 测 孔 的 监 测 数 据，掌 握 井 群 区 域 的 水 量、水 温、水 位 及 水 质的 动 态 变 化 特 征。8.2.2.2 有 下 列 状 况，应 予 以 预 警：a)回 灌 量 小 于 设 计 标 准；b)地 下 水 水 位 下 降 至 设 计 最 低 动 水 位；c)水 质 在 地 下 水 换 热 系 统 运 行 期 间 发 生 明 显 变 化 或 者 其 中 某 项 指 标 超 过 规 定 的 阈 值；d)抽 水 井 地 下 水 水 温 高 于 2 5 或 者 低 于 5；e)地 面 沉 降 速 率 大 于 5 m m/a。9 系 统 运 行 与 维 护9.1 系 统 运 行9.1.1 应 设 专 人 从 事 监 测 系 统 的 日 常 监 测 工 作。9.1.2 运 行 前 应 进 行 设 备 调 试。9.1.3 每 月 应 检 查 一 次 监 测 数 据 采 集 情 况。9.2 系 统 维 护9.2.1 应 由 专 人 负 责 监 测 系 统 日 常 维 护。9.2.2 定 期 检 查 监 测 系 统 运 行 情 况，故 障 设 备 应 及 时 更 换。9.2.3 定 期 对 监 测 仪 器 进 行 校 验。D B 6 1/T 1 1 9 3 2 0 1 81 0A A附 录 A（资 料 性 附 录）地 下 水 监 测 孔 结 构 示 意 图地 下 水 监 测 孔 结 构 示 意 图 见 图 A.1。图 A.1 地 下 水 监 测 孔 结 构 示 意 图D B 6 1/T 1 1 9 3 2 0 1 81 1B B附 录 B（资 料 性 附 录）地 温 监 测 孔 结 构 示 意 图地 温 监 测 孔 结 构 示 意 图 见 图 B.1。说明：1 监测孔孔径可根据实际情况确定，一般为1 1 0 m m 1 8 0 m m，终孔孔斜每百米不超过1.5，孔内管材一般采用 P E管；2 回 填方 式 采 用从 井 底向 上 回 填，一 般由 石 英 砂和 膨 润土 组 成，两 者 比例 一 般为 7:3，水灰 比 一 般为 0.5，近地表段可用混凝土、水泥砂浆等水泥基材料封孔；3 孔内埋设与钻孔长度相当的钢管或 P E 管并注满水，管内放入温度传感器及加强型信号线电缆。图 B.1 地 温 监 测 孔 结 构 示 意 图_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
