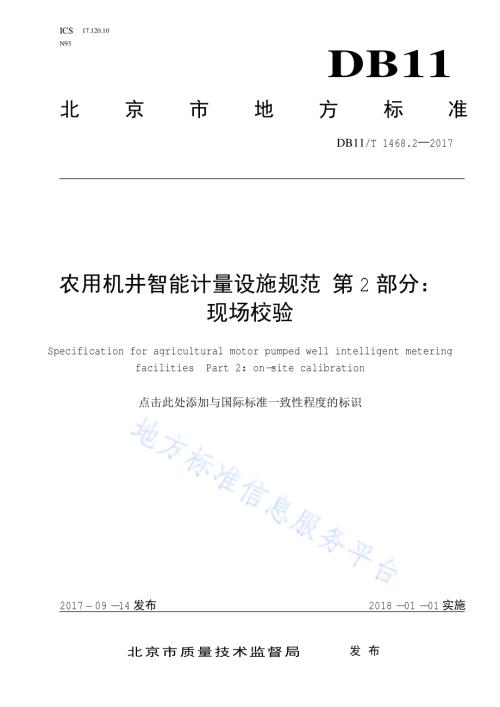

ICS 17.120.10 N93 DB11 北京市地方标准 DB11/T 1468.2 2017 农用机井智能计量设施规范 第 2部分：现场校验 Specification for agricultural motor pumped well intelligent metering facilities Part 2：on-site calibration 点击此处添加与国际标准一致性程度的标识 2017 09-14发布 2018-01-01实施 北京市质量技术监督局 发布 DB11/T 1468.2 2017 I 目 次 前言.II 1 范围.1 2 术语和定义.1 3 校验前准备.1 4 环境条件与标准装置要求.1 5 校验方式选择.2 6 校验流程.2 附录 A（资料性附录）农用机井智能计量设施校验原始记录.4 DB11/T 1468.2 2017 II 前 言 DB11/1468 农用机井智能计量设施规范分为 3个部分：第 1部分：安装；第 2部分：现场校验；第 3部分：远程监测和评价。本部分为 DB11/1468的第 2部分。本标准按照 GB/T 1.1-2009中给出的规则起草。本标准由北京市水 务局提 出 并归口。本标准由北京市水 务局、北京市 质 量 技 术监 督局组织实 施。本标准起草 单位：北京市计量 检 测 科学研究院、北京 工业大学、北京京 源 水 仪器仪表有限公司。本标准 主 要起草 人：孔丽静、张满富、李 京 辉、单军、成龙、刘勇、张克、殷成福，左兆杰、胡鹤、张欣欣、刘琼、舒文博、孙志伟、张易 农、刘雪峰、李楠、刘增华、王文进、钟颖、张昀、彭静、瞿蒙、王璐、胡博、万闽杰、陈建祥、姚敏、孙迪、季吉。DB11/T 1468.2 2017 1 农用机井智能计量设施规范 第 2部分：现场校验 1 范围 DB11/1468的本部分规定 了 农用机井智能计量设施的校验前准备、环境条件、标准装置、校验方式选择、校验流程 等 要求。本部分 适 用 于 农用机井智能计量设施的现场校验。2 术语和定义 下列 术语和定义 适 用 于 本 文 件。2.1 现场校验 on-site calibration 在使 用现场，利 用流量校验装置与智能计量设施 相关 的流量量 值 进 行比对，来确 定智能计量设施 实际计量性能的一 组 操作。2.2 末端校验 terminal calibration 通过在 智能计量设施的出水 口位 置安装流量标准装置，进 行 现场校验的方式。2.3 外夹式校验 clamp-on calibration 通过在 智能计量设施的 主 输 水 管道上外夹 流量标准装置，进 行 现场校验的方式。3 校验前检查 3.1 智能计量设施的流量计、卡控系统、水 泵 等 关键 设备 应运转正常，保证输 水 管段 水流 满 管，应符合农用机井智能计量设施规范 第 1部分：安装的要求。3.2 智能计量设施的流量 最 大 允许误差不超过 5%。4 环境条件与标准装置要求 4.1 环境条件 常温，远 离强电磁干扰。4.2 流量标准装置 DB11/T 1468.2 2017 2 4.2.1分类 流量标准装置分为 末端 校验标准装置和 外夹 式校验标准装置。4.2.2末端校验标准装置 末端 校验装置由标准流量计、管道系统以及支撑系统 等组成，标准流量计：应 适 应 现场流量和 压力 的要求，准 确 度 等 级应不低 于 0.5级，应 有有 效 的 检 定 或 校准 证书。管道系统：标准流量计与智能计量设施的出水 口 之间 的 距离应尽 量 短。标准流量计 两端应连接直管段，保证上、下 游直管段长 度 满 足相关 要求。4.2.3外夹式校验标准装置 外夹 式校验标准装置的准 确 度 等 级应不低 于 0.5级，应 有有 效 的 检 定 或 校准 证书。5 校验方式选择 5.1 采 用 末端 校验方式 时，应 选择 某 一个出水 口 处用 软管（或法兰）连接 流量标准装置，并 将其它 出水口 封闭。5.2 采 用 外夹 式校验方式，应在 主 输 水 管段上，选择 管径均匀细 致、易于 安装 超声波 流量标准装置。6 校验流程 6.1 校验方法 6.1.1 启 动 流量标准装置和智能计量设施，让 机井 内 的水 通过 智能计量设施流 过 流量标准装置。检 查整 个 系统，应保证 整 个 系统 无跑 水和 渗漏 现 象。6.1.2 观察 流量标准装置的 瞬 时 流量 示 值，在 5min内，当 最 大 值 与 最 小 值 变化 不超过 平 均值 的 5%时，即认 为流量处 于 稳 定 状态，同 时 记录流量标准装置和智能计量设施的 累 计流量 初 始 值，运行 2min 5min后，同 时 记录流量标准装置和智能计量设施 累 计流量 终止 值，每次 校验用水量 保证 大于 流量计 最 小 分 辨力 的 500倍。6.1.3 流量 示 值误差不 满 足最 大 允许误差 要求，应 进 行 智能计量设施 相关 设备 参数 进 行 调整，并 依据6.1.2，重新 进 行 校验，直 至 满 足最 大 允许误差 要求。6.2 校验结果处理 智能计量设施的流量 示 值误差 E按 公 式（1）计 算：mmssssQQQQEQQ-=-212121100()()%（1）式中：sQ1 流量标准装置的 累 计流量 初 始 值；1 mQ 智能计量设施的 累 计流量 初 始 值；sQ2 流量标准装置的 累 计流量 终止 值；DB11/T 1468.2 2017 3 mQ2 智能计量设施的 累 计流量 终止 值。6.3 校验结果表达 现场校验 完 成 后，开具 校验 报告。农用机井智能计量设施校验原始记录 参见 附录 A。6.4 复校时间间隔 建 议复 校 时间 宜 为 2年，但 不超过 4年。DB11/T 1468.2 2017 4 A A 附 录 A（资料性附录）农用机井智能计量设施校验原始记录 图 A.1 农用机井智能计量设施校验原始记录 委托 单位：校验 证书 编号：产品名称：型号/规 格：瞬 时 流量（流 速）范围：原 有 K系 数 制造 单位：校验 地 点：环境 温 度：校验 单位：主 要计量标准 器 具 名 称 型号 规 格 准 确 度 仪器 编号 证书 编号 复 检（校）日期 采 用校验方式：末端 校验 外夹 式校验 表 A.1 测量数据及结果 累 计流量 起始 值 累 计流量 终止 值 流量 误差 1 流量标准装置 智能计量设施 2 流量标准装置 智能计量设施 3 流量标准装置 智能计量设施 流量 误差：mmssssQQQQEQQ-=-212121100()()%.(1)校验：核 验：校验 日期：年 月 日 _
