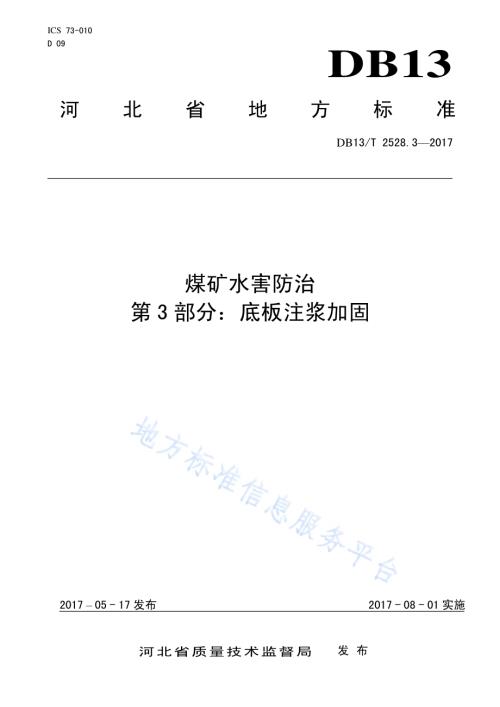

ICS 73-010 D 09 DB13 河北省地方标准 DB13/T 2528.3 2017 煤矿水害 防治 第 3 部分：底板注 浆加固 2017 05-17 发布 2017-08-01 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2528.3 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。DB13/T 2528-2017 煤矿 水害防 治 分为 以下 几个 部分:第1部 分：顶板 水害 防 治；第2部 分：底板 构造 探 查治理；第3部 分：底板 注浆 加 固；第4部 分：地面 区域 治 理；第5部 分：老空 水害 防 治。本标准 为DB13/T 2528-2017 的第3 部分。本标准 由河 北煤 矿安 全监 察局提 出。本标准 起草 单位：河 北煤 矿安全 监察 局、冀中 能源 集团有 限责 任公 司、冀中 能源股 份有 限公 司 葛泉矿。本标准 主要 起草 人：周德 昶、韩 堂惠、耿 俊红、葛 文占、刘芳 亮、赵庆 彪、高春芳、杜 丙申、王玺瑞、白兰 永、徐玉 增、邸进永、张 书坤、李 建虎、刘飞 虎、吕兴 立、李军 朝、刘 会盼、孙 建伟、尹立星。DB13/T 2528.3 2017 1 煤矿水害 防治 第3 部分：底板 注浆加固 1 范围 本标准 规定 了底 板注 浆加 固工作 及其 矿井 防治 水基 础工作 的相 关要 求。本标准 适用 于开 采煤 层受 底板承 压强 含水 层威 胁、隔水层 厚度 较薄，需 要进 行底板 全面 注浆 改 造加固的 矿井。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 15663 煤矿 科 技术 语 第1 部分:煤 炭地 质与 勘 查 GB 50451 煤矿 井下 排水 泵站及 排水 管路 设计 规范 GB 51070-2014 煤 炭矿 井 防治水 设计 规范 3 术语和 定义 GB/T 15663 界定 的术 语和 定义适 用于 本文 件。4 防治水 基础 工作 4.1 防治水 机构 与队 伍 4.1.1 专门防 治水 机构 设立专 门防 治水 机构，配 备不少 于 5 名防 治水 专业 技术人 员，至少 有2 人取 得中级 以上 专业 技 术职称。4.1.2 防治水 机构 职责 a)编制矿 井防 治水 中长 期规 划、年 度计 划及“一 矿一 策”、“一 面一 策”水害 防治措 施；b)编制防 治水 物探、钻 探工 程方案 设计、防 治水 专项 设计及 防治 水技 术安 全措 施，并 按照 上一级 公司 的审 查意 见组 织实 施防治 水工 程；c)编制水 文地 质情 况分 析报 告；d)修订矿 井水 文地 质类 型划 分报告；e)编制、实施 水害 应急 预案；f)负责矿 井水 文地 质资 料的 收集、整理、分 析、归档 和编图 工作；g)负责矿 井水 情、水害 预报、水患 排查 及各 种临 时预 报工作；h)负责矿 井水 文动 态观 测工 作；i)检查、监督、指 导日 常防 治水技 术工 作等。DB13/T 2528.3 2017 2 4.1.3 专门探 放水 作业 队伍 设立专 门探 放水 作业 队伍，配备 满足 探放 水需 要的 作业人 员，经特 种作 业资 格培训，持 证上 岗 作业。4.2 防治水 制度 4.2.1 防治水 技术 制度 建立水 害防 治技 术管 理制 度、水 害预 测预 报制 度、探放水 制度、定 期分 析制 度。4.2.2 防治水 管理 制度 建立水 害防 治岗 位责 任制、水 害隐 患排 查治 理制 度、防治水 资金 投入 制度、一 矿一策、一面 一策 制度、注浆 管理 制度。4.2.3 应急制 度 建立重 大水 患停 产撤 人制 度、相 邻矿 井安 全预 警通 报制度、暴 雨期 间巡 视及 停产撤 人制 度。4.3 防治水 装备 和系 统 4.3.1 物探装 备 配备直 流电 法仪 或其 他物 探仪器。4.3.2 钻探设 备 小型矿 井至 少配 备 3 台，中型矿 井至 少配 备 4 台，大型矿 井至 少配 备 5 台；配备的 探放 水钻 机 额定钻距 不得 小 于150 m；至少配 备1 台钻 孔测 斜装 置。4.3.3 专用注 浆系 统 建立地 面注 浆站，配 备与 注浆能 力相 匹配 的注 浆管 路系统，注 浆 能 力满 足回 采工作 面底 板加 固 改造、超 前注 浆和 异常 区注 浆加固 处理 等要 求。4.3.4 水文监 测系 统 建立地 下水 动态 观测 系统，对矿 区内 主要 充水 含水 层水位、矿 井涌 水量、水 平（采 区）涌水 量、主要突（出）水 点涌 水量 等进行 在线 动态 监测。4.4 防治水 基础 资料 4.4.1 中长期 规划、年 度计 划 a)结合矿 井采 掘衔 接规 划，编制防 治水 中长 期规 划（5 年）；b)每年底 编制 下一 年度 防治 水计划，主要 内容 包括：年 度采掘 范围，采掘 工作 面 水害因 素分 析、治理方 案及 主要 安全 技术 措施，水害 治理 工程 量、资金等。4.4.2 图件 按煤 矿防 治水 规定 要 求编制 防治 水必 备图 件，并编制 突水 系数 等值 线图、隔水 层等 厚线 图、工作面 底板 注浆 加固 钻孔 平面布 置图 和工 作面 底板 注浆加 固成 果图。DB13/T 2528.3 2017 3 4.4.3 台账 按煤 矿防 治水 规定 要 求建立 防治 水基 础台 账，并建立 底板 注浆 加固 成果 台账。4.4.4 预测预 报 按期开 展水 害隐 患排 查，编制并 下发 年度、月 度采 掘工作 面水 害预 测预 报。采掘过 程中 发现 水 害异常，及时 下发 临时 水情 水害预 测预 报。4.4.5 报告 具有勘 探地 质报 告、建 井 地质报 告或 矿井 地质 报告、地 质类 型划 分报 告、水 文 地质类 型划 分报 告。4.4.6 资料管 理 建立地 测信 息动 态管 理系 统，及 时更 新地 测防 治水 资料；所有 防治 水资 料实 现档案 化管 理，做 到“一面 一档”。档案 资料 内容应 包括:a)工作面 掘进、回 采地 质说 明书；b)水文地 质情 况分 析报 告,专 门水文 地质 情况 报告；c)日常水 文地 质调 查、观测 及编录 成果，钻 探、物探、化探 等成 果资 料；d)探放水 工程 设计、技 术措 施、施 工记 录、效果 验证 资料、工程 总结；e)底板注 浆加 固改 造设 计、施工、效果 验证、验 收、工程总 结等 资料；f)采后总 结。5 底板注 浆加 固工 作 5.1 技术路 线 综合 勘探，超 前治 理，全 面加固，效 果检 验，采前 评价。5.2 补充勘 探 新水平 延伸 或采 区设 计前，在地 面采 用三 维地 震、瞬变电 磁、钻探 工程 等综 合探测 手段，查 明 地质及水 文地 质条 件。5.3 水文地 质条 件分 析 结合物 探和 钻探 成果，提 出工作 面水 文地 质情 况分 析报告。5.4 综合治 理 5.4.1 底板注 浆加 固设 计 a)工作面 掘进 前编 制底 板注 浆加固 设计，按 全面 加固 工作面 底板 隔水 层的 原则 进行设 计，钻 孔终孔孔 间距 不大 于 40 m 均 匀布孔；b)根据底 板裂 隙发 育程 度及 富水性，对 物探 异常 区、断层破 碎带、褶 曲轴 部、隔水层 异常 变 薄带或裂 隙异 常发 育带、掘 进底板 超前 探测 孔发 现的 水文异 常区 域、工作 面切 眼位置、初 次来 压位 置 或停采线 附近 等区 域，适当 加大底 板注 浆孔 密度，按 钻孔终 孔孔 间距 不大 于 30 m 均匀 布孔；c)注浆加 固（压 力）结束 标 准：注 浆泵 吸入 量不 大于 35 L/min,注浆 孔孔 口压力 达到设 计 压 力；d)注浆加 固比 重：1.1 Kg/m31.5 Kg/m3，浆 液配 比遵 循原则 由稀 到浓，逐 级改 变；DB13/T 2528.3 2017 4 e)注浆加 固钻 孔孔 径：一般 不大 于 75 mm。5.4.2 巷道超 前探 测预 注浆 a)在非沿 空巷 道掘 进过 程中，进行 钻探、物 探连 续超 前探测，保 持足 够的 超前 距离，且不 得 小于20 m；b)超前探 测钻 孔即 超前 预注 浆加固 钻孔，一 般布 置 3 个孔（两帮 及正 前），两 帮钻孔 终孔 位 置符合设 计要 求，钻探 距离 不大 于 150 m。5.4.3 工作面 注浆 改造 加固 全覆 盖 a)工作面 两巷 掘进 期间，按 照底板 注浆 加 固 设计 对本 工作面 及相 邻工 作面 施工 底板注 浆钻 孔，实行全 面注 浆加 固改 造；b)注浆加固检 查钻孔终孔水量不大 于 10 m3/h。注浆加固检查钻 孔数量不少于注浆加固钻 孔数量的20%；c)若注浆加固 检查钻孔水量大 于 10 m3/h，必须补充施工注浆加 固检查钻孔，直至注浆加 固检查钻孔 水量 小 于 10 m3/h。5.4.4 工作面 采前 验证 与评 价 a)对工作 面采 取两 种以 上物 探手段，探 测是 否存 在异 常区，对异 常区 钻探 验证，并补 充注 浆 加固；b)综合分 析工 作面 物探、钻 探、注 浆加 固等 工作 成果，编制 工作 面专 门水 文地 质情况 报告，组织专家 进行 采前 评价。5.4.5 工作面 排水 a)按照防 治水 机构 提供 的涌 水量安 装排 水设 施，完善 排水系 统；b)巷道出 现超 过巷 高1/2 的 低 洼处时，配 备排 水能 力不 小于工 作面 预计 正常 涌水 量的排 水 设 施。5.5 安全防 护 矿井防 隔水 煤（岩）柱、排水系 统、抗灾 排水 系统、防水 闸门、防 水闸 墙、应急救 援等 安全 防 护措施，应符 合 煤矿 安全 规程 煤 矿防 治水 规定 的相 关要 求。矿井排 水系 统的 建立 还应 符合GB 51070-2014 及GB 50451 的 有关 规定。防水闸 门、防水 闸墙 及潜 水泵强 排系 统的 建立 还应 符合GB 51070-2014 的有 关 规定。_
