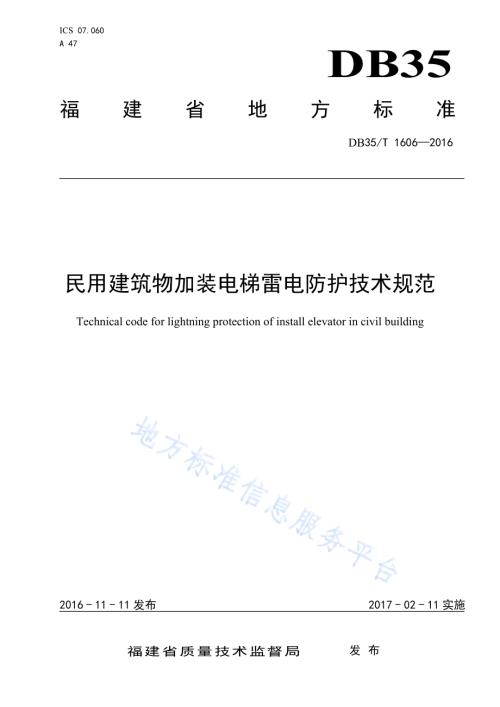

ICS 07.060 A 47 DB35 福建省地方标准 DB35/T 16062016 民用建筑物加装电梯雷电防护技术规范 Technical code for lightning protection of install elevator in civil building 2016-11-11发布 2017-02-11实施福建省质量技术监督局 发布 DB35/T 16062016 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般规定.2 5 雷电防护措施.2 6 检测与维护.4 附录 A（规范性附录）接闪带、引下线和金属屋面的材料、规格.5 附录 B（规范性附录）接地装置连接导体的材料、规格.7 附录 C（规范性附录）等电位连接材料、规格.9 DB35/T 16062016 II 前 言 本标准按照GB/T 1.1-2009标准化工作导则 第1部分：标准的结构和编写给出的规则起草。本标准由福建省气象标准化技术委员会提出并归口。本标准起草单位：漳州市避雷装置安全监测所、厦门华信立诚标准化服务有限公司、厦门市翔安区气象局。本标准主要起草人：黄声锦、陈艺宏、林溪猛、郑小琴、王伟、李全荣、李衣长、罗丹、黄志成、魏晋明、高昱川、傅景龙、周凤华、黄月清、卢辉林、郑栋栋、邹靓、林荣惠、叶绿青、邹洪、陈启模。DB35/T 16062016 1 民用建筑物加装电梯雷电防护技术规范 1 范围 本标准规定了民用建筑物加装电梯雷电防护措施、检测与维护。本标准适用于民用建筑物加装电梯雷电防护，该民用建筑物的防雷装置应符合相关防雷规范要求。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 214312015 建筑物防雷装置检测技术规范 GB 500572010 建筑物防雷设计规范 GB 506012010 建筑物防雷工程施工与质量验收规范 3 术语和定义 下列术语和定义适用于本文件。3.1 民用建筑物 civil building 非生产性建筑物，供人们居住和进行公共活动的建筑的总称，一般民用建筑由基础、墙或柱、楼底层、楼梯、屋顶、门窗等构配件组成。3.2 加装电梯 install elevator 加装在建筑物外侧的电梯装置，是一种以电动机为动力的垂直升降机，装有箱状吊舱，用于建筑乘人或载运货物，不包括临时性电梯。3.3 接地装置 earth-termination system 接地体和接地线的总合，用于传导雷电流并将其流散入大地。GB 500572010，定义2.0.10 3.4 电涌保护器 surge protection device；SPD 用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一个非线性元件。也称浪涌保护器。GB/T 214312015，定义3.9 3.5 防雷等电位连接 lightning equipotential bonding(LEB)将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。GB 500572010，定义2.0.19 DB35/T 16062016 2 3.6 防雷等电位连接 lightning equipotential bonding(LEB)将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。GB 500572010，定义2.0.19 4 一般规定 民用建筑物加装电梯宜采取防直击雷、防闪电电涌侵入和防雷击电磁脉冲措施。5 雷电防护措施 5.1 接闪器 5.1.1 接闪网、接闪带应按 GB 500572010附录 B 的规定，并应在整个电梯屋面组成闭合电气回路。5.1.2 当加装电梯不在建筑物接闪器保护范围内时，电梯顶部应敷设明敷接闪器，接闪器采用装设在电梯屋面上的接闪带、金属屋面或金属构件等组成，材料规格应符合附录 A 的要求。不应在电梯屋面安装接闪杆。5.1.3 接闪带之间的连接应采用焊接、热熔焊、螺丝扣连接或专用连接件等方法，接闪导线应位置正确、平正顺直、无急弯。焊接的焊缝应饱满无遗漏，固定接闪导线的固定支架应固定可靠，每个固定支架应能承受 49 N 的垂直拉力。5.1.4 金属屋面板间连接应是持久的电气贯通，可采用铜锌合金焊、熔焊、卷边压接、缝接、螺钉或螺栓连接，当金属屋面采用搭接时，搭接长度不宜小于 100 mm。5.2 引下线 5.2.1 专设引下线不应少于 2根，并应沿电梯四周均匀或对称布置，材料规格应符合附录 A 的要求。5.2.2 利用建筑物的钢筋作为引下线时，混凝土柱内的钢筋，应采用土建施工的绑扎法、螺丝扣机械连接或对焊、搭焊等；当采用电渣压力焊时，工艺应符合 GB 502042015 的规定。5.2.3 利用电梯本体结构的钢梁、钢柱等金属构件作为自然引下线时，金属构件之间应形成电气贯通。5.2.4 在电梯轿厢内底板及电梯户外出口（通道）3 m范围内采取下列一种或两种方法，防止接触电压和跨步电压对人员造成伤害：3 m 范围内地表层的土壤电阻率不小于 50 km；敷设 5 cm 厚沥青层或 15 cm 厚砾石层；用网状接地装置对地面做均衡电位处理。5.2.5 引下线与接闪器、接地装置应形成可靠电气连接，其间直流过渡电阻不应大于 0.2。5.3 接地装置 5.3.1 电梯内部防雷装置、电气和电子系统应采用共用接地措施，接地装置宜围绕电梯敷设成环形接地体，其接地两端应分别连接到所属建筑物接地装置上。安装过程中，对所属建筑物基础、地面等有扰动的部位，应按原状恢复。5.3.2 电梯接地装置可直接采用铜、铁材料将电梯基础部分与建筑物预留接地端子焊接，接地装置的材料规格应符合附录 B的要求。DB35/T 16062016 3 5.3.3 电梯防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，不应大于按人身安全所确定的接地电阻值，当达不到要求时，可采取下列方法降低接地电阻：将垂直接地体深埋到低电阻率的土壤中；扩大接地体与土壤的接触面积；置换成低电阻率的土壤；采用降阻剂或新型接地材料；采用多根导体外引，外引长度不应大于 GB 500572010 中第 5.4.6 条的有关规定。5.3.4 当环形接地所包围的面积符合 GB 500572010 中第 4.3.6 条规定时，接地装置的冲击接地电阻值可不计及。5.4 屏蔽、综合布线和等电位连接 5.4.1 电梯机房的空间屏蔽计算及内部设备的安全距离应符合 GB 500572010中 6.3.2 条第 47 款的要求。5.4.2 电梯驱动主机、厅门、电气装置控制柜及其附属设备的控制线路和供电线路，机房及井道内照明线路等电气及电子线路应采取屏蔽措施。当采用屏蔽电缆时，其屏蔽层应至少在两端接地，并宜在防雷区交界处做等电位连接，系统要求只在一端做等电位连接时，应采用两层屏蔽或穿钢管敷设，外层屏蔽或钢管应至少在两端接地，并宜在防雷区交界处做防雷等电位连接。5.4.3 电梯内不同回路、不同电压等级的交流和直流线路，不应穿于同一金属管中，同一交流回路的线路应穿于同一金属管中，管内线路不得有接头。当控制线路与供配电电缆同属一个电缆管理系统和同一路由时，其布线应符合下列要求：电缆布线系统的全部外露可导电部分，均应按本规范第 5.4.2 款的要求进行等电位连接；由分线箱引出的控制线路与供配电电缆平行敷设的长度大于 35 m 时，从分线箱起的 20 m 内应采取隔离措施，也可保持两线缆之间有大于 30 mm 的间距，或在槽盒中加金属板隔开；在条件许可时，宜采用多层走线槽盒，强弱电线路宜分层布设。5.4.4 进入电梯内部的电气和电子线路等外来导电物均应在 LPZ0A或 LPZ0B与 LPZ1 区的界面处做等电位连接。当线路在不同地点进入电梯建筑物时，宜设若干等电位连接带，并应将其就近连到建筑物基础接地装置上。5.4.5 主拖动机械机座、电梯导轨架、厅门等预埋件应设置等电位连接端子，并与电梯内等电位连接带进行电气连接。5.4.6 所有电梯轨道、起重机、金属地板、金属门框架、电缆桥架等内部导电物应与电梯内等电位连接带进行电气连接，等电位连接材料应符合附录 C 的要求。5.5 电涌保护器 5.5.1 电梯电气接地装置与防雷接地装置宜采取共用接地，在低压电源线路引入的总配电箱、配电柜处装设电涌保护器，电涌保护器应与同一线路上游的电涌保护器在能量上配合。5.5.2 电源线路低压配电系统中安装的第一级 SPD 与被保护设备之间的距离应符合 GB 506012010中 10.1.2 条第 1 款的要求；不同型号 SPD 之间的线路距离应符合 GB 506012010中 10.1.2 条第 2 款的要求。5.5.3 电梯宜在电梯动力柜的电源开关侧安装级试验的电涌保护器，其标称放电电流不应小于 5 KA，在电梯控制系统电源开关侧安装级试验的电涌保护器，其标称放电电流不应小于 3 KA；电涌保护器的电压保护水平值应符合 GB 500572010 中表6.4.16.4.8 的要求。5.5.4 电涌保护器的安装应符合 GB 500572010中 6.4 的规定。DB35/T 16062016 4 6 检测与维护 6.1 防雷装置投入使用后，应建立档案管理制度。对防雷装置的设计、安装、隐蔽工程资料、检测记录和维护记录等均应及时归档，妥善保管。6.2 电梯宜由专人负责日常的检查、维护和管理。在发生雷击、台风、地震后应及时检查，发现隐患时及时采取措施。检查内容如下：直观检查接闪器、引下线的总体情况；接闪器和引下线上是否悬挂电话线、广播线、电视接收天线及低压架空线等；对 SPD 进行外观检查，SPD 的表面应平整、光洁、无划伤、无裂痕和烧灼痕或变形。SPD 的标示应完整和清晰。6.3 电梯检测方法应符合 GB/T 214312015 的要求，检测周期应符合相关规范要求。对检测中发现的问题要及时整改，检测维护和内容应有详细记录。6.4 当发生雷击事故后，电梯使用单位应及时报告防雷主管部门，协助调查雷电灾害造成的损失，改进防护措施。DB35/T 16062016 5 A A 附 录 A（规范性附录）接闪带、引下线和金属屋面的材料、规格 A.1 接闪带和引下线的材料要求 接闪带和引下线材料的结构和最小截面面积应符合表A.1的规定。表A.1 接闪带和引下线的材料、结构和最小截面面积 材料 结构 最小截面面积（mm2）备注 单根扁铜 50 厚度2 mm 单根圆铜 50 直径8 mm 铜绞线 50 每股线直径1.7 mm 铜 单根圆铜 176 直径15 mm 单根扁铜 50 厚度2 mm 单根圆铜 50 直径8 mm 镀锡铜 铜绞线 50 每股线直径1.7 mm 单根扁铝 70 厚度3 mm 单根圆铝 50 直径8 mm 铝 铝绞线 50 每股线直径1.7 mm 单根扁形导体 50 厚度2.5 mm 单根圆形导体 50 直径8 mm 绞线 50 每股线直径1.7 mm 单根圆形导体 176 直径15 mm 铝合金 表面镀铜的单根圆形导体 50 径向镀铜厚度至少250 m，铜纯度99.9%单根扁钢 50 厚度2.5 mm 单根圆钢 50 直径8 mm 绞线 50 每股线直径1.7 mm 热浸镀锌钢 单根圆钢 176 直径15 mm 单根扁钢 50 厚度2 mm 单根圆钢 50 直径8 mm 绞线 70 每股线直径1.7 mm 不锈钢 单根圆钢 176 直径15 mm 钢 表面镀铜的单根圆钢 50 径向镀铜厚度至少250 m，铜纯度99.9%DB35/T 16062016 6 接闪带和引下线材料应符合以下规定：a)热浸或电镀锡的锡层最小厚度为 1 m；b)热浸镀锌钢的镀锌层宜光滑连贯、无焊剂斑点，镀锌层至小圆钢镀层厚度 22.7 g/m2，扁钢镀层厚32.4 g/m2；c)单根圆铜、单根圆钢热浸镀锌钢、单根圆钢不锈钢仅应用于入地之处；d)不锈钢中铬16%，镍8%，碳0.07%；e)对埋于混凝土中以及与可燃材料直接接触的不锈钢，当为单根圆钢时最小尺寸宜增大至直径10 mm、截面面积78 mm2，当为单根扁钢时，最小厚度宜 3 mm、截面面积75 mm2；f)在机械强度无重要要求之处，截面面积 50 mm2（直径8 mm）可减为截面面积 28 mm2（直径 6 mm）；g)避免在单位能量 10 MJ/下熔化的最小截面面积为 16 mm2、铝 25 mm2、钢50 mm2、不锈钢 50 mm2；h)截面面积允许误差为-3%；i)当防雷装置安装位置具有高温或外来机械力的威胁时，截面面积 50 mm2的单根金属材料的尺寸应加大到 60 mm2的单根扁形材料或用直径 8 mm2的单根圆形材料。A.2 电梯金属屋面的材料和规格 电梯金属屋面的材料和规格应符合下列规定：钢、钛、铜板厚度0.5 mm；铝板厚度0.65 mm。DB35/T 16062016 7 B B 附 录 B（规范性附录）接地装置连接导体的材料、规格 接地装置的材料、结构和最小尺寸要求应符合表B.1的规定。表B.1 接地装置的材料、结构和最小尺寸 最小尺寸 材料 结构 垂直接地体直径(mm)水平接地体 截面面积（mm2）接地板尺寸(mm)备注 铜绞线 50 mm2 每股直径1.7 mm 单根圆铜 50 mm2 直径8 mm 单根扁铜 50 mm2 厚度2 mm 单根圆铜 15 铜管 20 壁厚2 mm 整块铜板 500500 厚度2 mm 铜 网络铜板 600600 各网格边截面25 mm2 mm，网格网边总长度不少于4.8 m 热镀锌圆钢 14 78 mm2 热镀锌钢管 20 壁厚2 mm 热镀锌扁钢 90 mm2 厚度3 mm 热镀锌钢板 500500 厚度3 mm 热镀锌网络钢板 600600 各网络边截面30 mm3 mm，网格网边总长度不少于4.8 m 镀铜圆钢 14 径向镀铜层至少250 m，铜纯度99.9%裸圆钢 14 78 mm2 裸扁钢或热镀锌扁钢 90 mm2 厚度3 mm 热镀锌钢绞线 70 mm2 每股直径1.7 mm 热镀锌角钢 50503 钢 镀铜圆钢 50 mm2 径向镀铜层至少250 m，铜纯度99.9%圆形导体 16 78 mm2 不锈钢 扁形导体 100 mm2 厚度2 mm DB35/T 16062016 8 接地装置的材料应符合以下要求：a)镀锌层应光滑连贯、无焊剂斑点，镀锌层至小圆钢镀层厚度 22.7 g/m2、扁钢镀层厚度 32.4 g/m2；b)热镀锌之前螺纹应先加工好；c)铜绞线、单根圆铜、单根扁铜也可采用镀锡；d)铜应与钢结合良好；e)裸圆钢、裸扁钢和钢绞线做为接地体时，只有在完全埋在混凝土中时才允许使用；f)裸扁钢或热镀锌扁钢、热镀锌铜绞线，只适用于与建筑物内的钢筋或钢结构每隔 5 m 的连接；g)不锈钢中铬16%，镍5%，钼2%，碳0.08%；h)截面积允许误差为-3%；i)不同截面的型钢，其截面不小于 290 mm2，最小厚度为 3 mm。如可用 50 mm50 mm3 m 的角钢作垂直接地体。DB35/T 16062016 9 C C 附 录 C（规范性附录）等电位连接材料、规格 防雷装置各等电位连接部件的最小截面面积应符合表C.1的规定。表C.1 防雷装置各等电位连接部件的最小截面面积 等电位连接部件 材料 截面面积(mm2)等电位连接带（铜或热镀锌钢）铜、铁 50 铜 16 铝 25 从等电位连接带至接地装置或至其他等电位连接带的连接导体 铁 50 铜 6 铝 10 从屋内金属装置至等电位连接带的连接导体 铁 16 总等电位接地端子板 铜带 150 楼层等电位接地端子板 铜带 100 机房局部等电位接地端子板（排）铜带 50 级试验的电涌保护器 6 级试验的电涌保护器 2.5 电气系统 级试验的电涌保护器 1.5 D1类电涌保护器 1.2 连接电涌保护器的导体 电子系统 其他类的电涌保护器(连接导体的截面面积可小于1.2 mm2)铜 根据具体情况确定 连接单台或多台级分类试验或D1类电涌保护器的单根导体的最小截面面积的计算方法，应符合GB 500572010中第5.1.2条的规定。_ DB35/T 16062016 福建省地方标准 民用建筑物加装电梯雷电防护技术规范 DB35/T 16062016*2017年 1月第一版 2017年 1月第一次印刷
