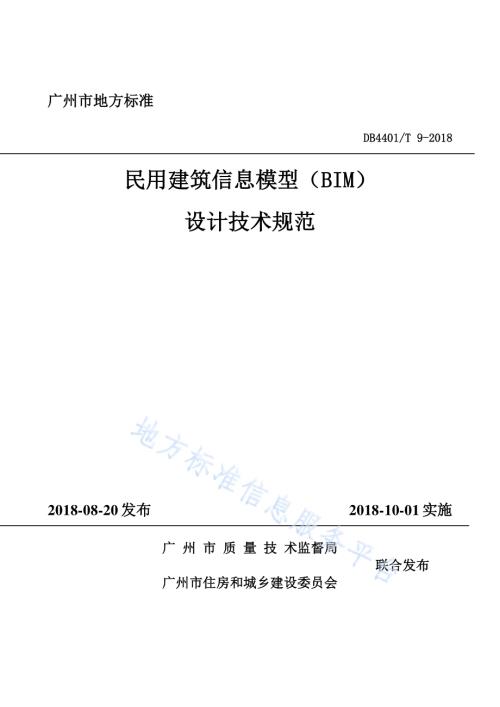

广 州 市地 方 标准 DB4401/T 9-2018 民 用 建筑信 息 模型（BIM）设 计 技术规 范 2018-08-20 发布 2018-10-01 实施 广 州 市 质 量 技 术 监督 局 联合发布 广 州 市 住 房 和 城乡 建 设 委 员 会 广州市地方标准 公 告 公告 20186 号（总 第 6 号）广州市质量技术监督局和广州市住房和城乡建设委员会批准发 布以下1 项广州市地方标准，现予以公告。序号 标准编号 标准名称 发布日期 实施日期 1 DB4401/T 9-2108 民用建筑信息模型（BIM）设计技术规范 2018-08-20 2018-10-01 广州市 质量 技术 监督局 广 州市住 房和 城乡建 设委 员会 2018 年 8 月 20 日 前 言 根据广 州市 住房 和城 乡建 设委员 会 关于 印发 加快 推进我 市建 筑信 息模 型(BIM)应用 意见 的通 知（穗建技2017120 号），广东 省建筑 设计 研究 院和 广州 市设计 院会 同参 编单 位开 展了广 州市 民 用建 筑信 息 模型（BIM）设计 技术 规范 的编 制工 作。本标准 的主 要技 术内 容是：1.总 则；2.术语；3.基 本规 定；4.模型 细度；5.方 案设 计阶 段 BIM 应用；6.初步设计 阶 段 BIM 应用；7.施工图 设计 阶 段 BIM 应用；8.设计 阶段 BIM 专项 应 用；9.BIM 协同 设计；10.BIM交付与 审查；11.施 工阶 段 BIM 配合。本标准 由广 州市 住房 和城 乡建设 委员 会 提 出并 归口，由 广州 市设 计 院 负责 具 体技术 内容 的解 释，且 本标准未 涉及 专利。执行 过 程中如 有意 见和 建议，请 寄送广 州市 设计 院（地 址：广 州市 天河 区体 育东 路 体育东横 街 3 号，邮 编：510620）。本标准主编单位：广东省 建筑 设计 研究 院 广州市 设计 院 本标准参编单位：广州华 森建 筑设 计院 有限 公司 广州 大学 广州建 筑股 份有 限公 司第 一建筑 工程 分公 司 广州 市水 电设 备安 装有 限 公司 广州优 比建 筑咨 询有 限公 司 广州 永道 工程 咨询 有限 公 司 主要编制人员：孙礼军 马 震聪 杨 远丰 杨焰 文 何关 培 刘萍 昌 庞永 师 陈 伟 许锡 雁 许 志坚 葛国富 林 臻哲 邵 泉 郭向 阳 张华 平 周舜 英 王道 初 刘景 矿 王亦 斌 主要审查人员：令狐延 赵 艳文 刘 付钧 王朔 徐湛 目 录 1 总则.1 2 术语.2 3 基本规定.3 4 模型细度.4 4.1 一般规定.4 4.2 方案设计阶段模型细度.4 4.3 初步设计阶段模型细度.4 4.4 施工图设计阶段模型细度.6 5 方案设计阶段 BIM 应用.10 6 初步设计阶段 BIM 应用.11 6.1 一般规定.11 6.2 建筑专业.11 6.3 结构专业.13 6.4 给排水专业.14 6.5 暖通空调专业.14 6.6 电气专业.15 7 施工图设计阶段 BIM 应用.16 7.1 一般规定.16 7.2 建筑专业.16 7.3 结构专业.20 7.4 给排水专业.20 7.5 暖通空调专业.21 7.6 电气专业.22 8 设计阶段 BIM 专项应用.23 8.1 建筑性能模拟分析.23 8.2 管线综合设计.24 8.3 工程量统计.24 9 BIM 协同设计.25 10 BIM 交付与审查.26 10.1 一般规定.26 10.2BIM 交付.26 10.3 工程图纸.26 10.4BIM 审查.27 11 施工阶段 BIM 配合.27 本规范用词说明.28 1 1 总则 1.0.1 为促 进广 州市 信息 化和工 业化 深度 融合，使 工业化、信 息化、城 镇化、农业 现代 化同 步发 展，加 快转变建 筑业 发展 方式，推 动广州 市建 筑信 息模 型的 应用，提 高行 业信 息化 水 平，提升 建筑 工程 综合效益，制订 本标 准。1.0.2 本 标准 适用 于设 计 阶段民 用建 筑信 息模 型的 建立、应用 和管 理。1.0.3 建 筑信 息模 型的 应 用，除应 遵守 本技 术规 范 外，尚应 遵守 国家、广东 省 和广 州市 现行 有关 标准 的规定。2 2 术语 2.0.1 建筑信息模型 building information modeling,building information model（BIM）在 建设 工程 及设 施全 生命 周期内，对其 物理 和功 能 特性进 行数 字化 表达，并 依此设 计、施 工、运营 的 过程和结果 的总 称。简称 模型。2.0.2 构件 component 构成 BIM 模型 的基 本对 象或组 件。2.0.3 构件资源库 component library 也称构 件库。在 BIM 实 施过程 中开 发、积累 并经 过加工 处理，形 成可 重复 利用的 构件 集合。2.0.4 模型细度 level of development 模型包 含的 模型 元素 内容，以及 模型 元素 几何 和非 几何信 息的 详细 程度。2.0.5 几何信息 geometric information 模型元 素尺 寸、定位 以及 相互关系 的 信息。2.0.6 非几何信息 non-geometric information 除几何 信息 之外 的所 有信 息的集 合。2.0.7 协同 collaboration 基于 BIM 的模型、数据 共 享及互 操作 的协 调工 作的 过程，主 要包 括项 目参 与 方之间 的协 同、项 目参 与 方内部不同 专业 之间、专业 内 部不同 成员 之 间 的协 同、以及上 下游 之间 的数 据传 递及反 馈。协 同包 括软 件、硬件及管 理体 系三 方面 的内 容。2.0.9 交付物（deliverables）在建筑 设计 工作 中，应用 BIM 并按照 一定 设计 流程 所产生 的设 计交 付成 果，包括建 筑、结构、机 电 等 多种 BIM 模 型和 与之 对应 的图纸、信 息表 格，以及 综合协 调、模拟 分析、可 视化等 成果 文件。3 3 基 本规定 3.0.1 在设 计阶段，宜将BIM 技术 用于 优化 设计 方案，提高各 专业 沟通 效率，通 过各专 业的 协同 设计 提高 设计质量。3.0.2 应根 据工 程全 生命 期 各阶段、各 专业 的 BIM 应用策划 作出 规划，使 设计 阶段创 建的 模型 及信 息 在 后续环节 中可 充分 利用。3.0.3 设计 阶段 的 BIM 应用 宜结合 设计 成果 交付 要求，基于 模型 形成 设计 图档，使 BIM 交 付模 型与 设 计 图档相一 致。3.0.4 设计 阶段 应按 方案 设 计、初 步设 计、施工 图设 计的阶 段划 分，分别 确定 BIM 应用的目 标、要求 与 具体内容。3.0.5 各个 设计阶 段之 间，模型与 信息 的传 递与 共享 应保证 数据 的一 致性。3.0.6 设计 阶段 应用 的 BIM 软件 应具 备下 列方 面的 能力：1 在方 案设 计、初步 设计 和施工 图设 计各 个阶 段创 建、传 递和 应用 建筑 信息 模型的 能力；2 多专 业三 维协 同设 计的 能力；3 对各 专业 设计 进行 专业 表达的 能力。3.0.7 模型 中各 类构 件应 使 用 BIM 软件相应 的构 件类 型进行 建模。如 使用 其他 类型或 通用 类型 进行 建 模，应在构 件属 性中 注明 其所 属类型。3.0.8 应针 对构件 和构 件库 建立统 一的 构件 管理 制度，实 现构 件的 创建、收 集、编 辑、存储、使 用、删 除等管理。3.0.9 构件 库应对 构件的 内容、细度、命名 规则、分类 方法、数据格 式、属性信 息、版 本及存 储方式等方面进行 管理，构 件的 分类 及编码 宜在 构件 属性 中体 现。3.0.10 模型 中的 构件 命名 方式，宜包 括构 件的 类别、名称、尺寸。构件 命名 宜与 设计或 实际 工程 名称 一 致，并反映 其关 键参 数。3.0.11 模型 中的 材质 命名 应 分类清 晰，便于 查找，并 与其实 际表 征相 符合。4 4 模 型细度 4.1 一般规定 4.1.1 设计 阶段模 型细度 可划 分为方 案设计 模型、初步 设计模 型、施 工图设计模 型，其 与后续 各阶段的细度名称 与等 级代 号应 符合 表 4.1.1 的 规定。表 4.1.1 模 型细 度等 级划 分 序号 名称 等级代号 序号 名称 等级代号 1 方案设 计模 型 LOD100 5 施工过 程模 型 LOD400 2 初步设 计模 型 LOD200 6 竣工验 收模 型 LOD500 3 施工图 设计 模型 LOD300 7 运营维 护模 型 LOD600 4 深化设 计模 型 LOD350 4.1.2 每一 模型细 度等级 所包 含的模 型元素 及其几何和 非几何 信息应 满足本阶段 各项专 业任务 对模型的需要。4.1.3 本规 范没 有规 定的 构 件细度 可参 照同 类型 构件 细度确 定。4.1.4 模型 应用的 相关 方可 根据项 目需 要协 商确 定其 他模型 细度 等级，在 使用 自 定义模 型细 度等 级时 应 先 参照本章 后续 条款 制定 书面 规定并 获得 各方 认可。4.2 方案设计 阶段模 型细度 4.2.1 方案 设计 阶段 建筑 专 业所包 含的 模型 元素 内容 及其几 何和 非几 何信 息宜 符合 表 4.2.1 的 规定。表 4.2.1 方案 设计 阶段 建筑 专业模 型元 素及 信息 模型元素 几何信息 非几何信息 地形、道路 高程、坐标、位 置布 局等 材质 园林景观、场地 设施 造型、范围、标高 等 植被品 种名称 内外 墙、柱、门 窗、卫浴 洁具、幕墙、楼梯、坡道、栏 杆扶 手、室 内设施 形状样 式、位置 关系、方 向等 材质、类型 楼地面、屋 顶 形状样 式、范围、标高 等 材质 外饰层、其 他重 要装 饰构 件 样式、范围、位 置关 系 等 材质、颜色 4.3 初步设计阶 段模 型细度 5 4.3.1 初步 设计 阶段 建筑 专 业所包 含的 模型 元素 内容 及其几 何和 非几 何信 息宜 符合 表 4.3.1 的 规定。表 4.3.1 初步 设计 阶 段建 筑 专业 模型 元素 及信 息 模型元素 几何信息 非几何信息 地形、道路 高程、坐标、位 置布 局等 材质 园林景观、场地 设施 尺寸、样式、范围、标高等 植被品 种名称 内外 墙（非 承重）、柱（非承重）、门窗、卫浴 洁具、楼梯、坡道、栏杆扶手、室 内设施 几何尺寸、空间 定位，外墙区分 内外 侧 材质、颜色、类型、编号（门窗 及楼梯）楼地面、屋 顶 几何尺寸、空间 定位、坡度 材质 外饰层、其 他重 要装 饰构 件 样式、范围、位 置关 系 等 材质、颜色 幕墙 尺寸样 式、分格 间距 等 材质、颜色、构 造 4.3.2 初步 设计 阶段 结构 专 业所包 含的 模型 元素 内容 及其几 何和 非几 何信 息宜 符合 表 4.3.2 的 规定。表 4.3.2：初步 设计 阶 段结 构 专业 模型 元素 及信 息 模型元素 几何信息 非 几何信息 基础、墙（承重）、柱（承 重）、梁、楼 板、坡道、集 水坑 几何尺 寸、空间 定位 编号、材质、材 料强 度等 级 重要节 点 几何尺 寸、空间 定位 编 号、材 料、钢 筋信 息（等 级、规格等）、型钢 信 息、节点区 预 埋信息、节 点连 接信 息等 注：对 于大 跨度 结构 等特 殊结构 形式，初 步设 计阶 段模型 应表 达主 要构 件及 重要节 点，细度 参考 上表。4.3.3 初步 设计 阶段 给排 水 专业所 包含 的模 型元 素内 容及其 几何 和非 几何 信息 宜符合 表 4.3.3 的规 定。表 4.3.3 初 步设 计阶 段给 排水专 业模 型元 素及 信息 模型 元素 类型 模型元素 几何信息 非几何信息 管道 给水、排 水、中水、消防、喷 淋等 各系 统干 管管道及 其管 件 几何尺 寸（含管 径、壁厚、坡 度）、空 间定 位 系统、类型、材 料 设备 水泵、储 水装 置、压 力容器、过 滤设 备、污 水池等 几何尺 寸、空间 定位 规格、技术 参数，与管 道 相连接 的设备应 赋予 系统 信息 4.3.4 初步 设计 阶段 暖通 空 调专业 所包 含的 模型 元素 内容及 其几 何和 非几 何信 息宜符 合 表 4.3.4 的 规定。6 表 4.3.4 初 步设 计阶 段暖 通空调 专业 模型 元素 及信 息 模型 元素类型 模型元素 几何信息 非几何信息 风管 各系统 风管 干管 及其风管管 件、风管 附件、保温层 几何尺 寸（含截 面尺寸）、空间 定位 系统、类型、材 料 水管 空调水 管干 管及 其管件、管 道附 件、保 温层。几何尺 寸（含管 径）、空间定 位 系统、类型、材 料 设备 冷热源 设备（如冷 水机组、冷 却塔、蒸发 式冷气机、锅炉、热 泵）空调设 备（空调 机组、风机盘 管）通风设 备（通风 机、净化设备）泵送设 备 几何尺 寸、空间 定位 规格、技 术参 数，与 风管、管 道相 连接 的设 备应赋予 系统 信息 4.3.5 初步 设计 阶段 电气 专 业所包 含的 模型 元素 内容 及其几 何和 非几 何信 息宜 符合 表 4.3.5 的 规定。表 4.3.5 初 步设 计阶 段电 气专业 模型 元素 及信 息 模型 元素类型 模型元素 几何信息 非几何信息 输配电 器材 封闭母 线、电缆 桥架 或线槽的 主要 干线 几何尺寸（含截面尺寸）、空间 定位 类型、材 料、敷设 方式，母线应 包含 规格 信息 供配电 设备 配电成 套柜、配 电箱、控制箱 几何尺 寸、空间 定位 规格、技 术参 数、编号、回路编 号 变压器 及配 电元 器件、发电机、备 用电 源、监控系统 及辅 助装 置 几何尺 寸、空间 定位 规格、技术 参数 4.4 施工图设 计阶段 模型细度 4.4.1 施工 图 设 计阶 段建 筑 专业 所 包含 的模 型元 素内 容及其 几何 和非 几何 信息 宜符合 表 4.4.1 的规 定。表 4.4.1 施 工图 设计 阶段 建筑 专 业模 型元 素及 信息 模型 元素 几何信息 非几何信息 地形、道路 高程、坡度、坐 标、位置布局等 材质 内外 墙（非 承重）、柱（非承重）、门 窗、卫浴 洁具、几何尺寸、空间 定位，外墙区分 内外 侧 材质、构造、功 能、颜色、编号（门窗、楼 梯）、类 型等 7 模型 元素 几何信息 非几何信息 楼梯、坡道、栏 杆扶 手 幕墙 几何尺寸、空间 定位 材质、编号、类 型、构造 楼地面、屋 顶 几何尺 寸、空间 定位、坡度 材质、构造 样式 装饰面 层、隔断、地面 铺 装、墙面铺 装、天花 吊顶、室 内设施 几 何 尺寸、空间 定位、与主体结 构 位 置关 系等 材质、构造、功 能、颜色、类型、安装 样 式等 地形、植被、花 木、水景、景观小 品、园林 景观 设施 几何尺 寸、范围、标 高、样式等 材质、颜色、植 被品 种 类 型等 预留孔 洞、套管 几何尺 寸、空间 定位 功能 用 途、材质 等 4.4.2 施工 图设 计阶 段结 构 专业所 包含 的模 型元 素内 容及其 几何 和非 几何 信息 宜符合 表 4.4.2 的规 定。表 4.4.2 施 工图 设计 阶段 结构 专 业模 型元 素及 信息 模型元素 几何信息 非几何信息 基础、承台、地 下连 续墙 几何尺 寸、空间 定位 编号、材 质、材 料 强 度 等级、承 载力 特征 值 墙（承重）、柱（承重）、梁、楼板、集 水坑 几何尺 寸、空间 定位 编号、材 质、材 料 强 度 等级、承 载 力 特 征 值、构造样式等 预埋件、预 埋螺 栓、预留 孔洞、套管 几何尺 寸（如 半径、壁 厚）、空间定 位 功能用 途、材 料、构 造 样式 重要节 点 几何尺 寸、空间 定位 编号、材料、钢筋 信息（等级、规格 等）、型 钢信 息、节 点 区 预 埋 信 息、节 点 连接信息 等 注：对 于大 跨度 结构 等特 殊结构形 式，施工 图设 计阶 段 模型 应表 达所 有构 件及 重 要节 点，细度 参考 上表。4.4.3 施工 图设 计阶 段给 排 水专业 所包 含的 模型 元素 内容及 其几 何和 非几 何信 息宜符 合 表 4.4.3 的 规定。表 4.4.3 施 工图 设计 阶段 给排水 专业 模型 元素 及信 息 模型 元素类型 模型元素 几何信息 非几何信息 管道 除初步 设计 模型 中的干管模 型外，应 补充 各系统所 有管 道及 其管件、管 道附 件 几何尺 寸（含管 径、壁厚、坡 度）、空 间定 位 系统、类型、材 料、敷设方式、立 管编 号 8 模型 元素类型 模型元素 几何信息 非几何信息 控 制 与 计 量 设备 阀门、水表、流 量计 等 几何尺 寸、空间 定位 类型、规格、技 术参 数 消防设 备 消火栓、喷 头、灭火 器 几何尺 寸、空间 定位 类型、规格、技 术参 数 排水部 件 地漏、清扫 口 几何尺 寸、平面 定位 规格 4.4.4 施工 图设 计阶 段暖 通 空调专 业 所包 含的 模型 元素 内 容及 其几 何和 非几 何信 息 宜符 合表 4.4.4 的 规定。表 4.4.4 施 工图 设计 阶段 暖通空 调专 业模 型元 素及 信息 模型 元素 类型 模型元素 几何信息 非几何信息 风管 除初步 设计 模型 中的干管模 型外，应 补充 各系统所 有风 管及 其风管管件、风 管附 件、保温层 几何尺寸（含截面尺寸、壁 厚、坡度）、空间定位 系统、类型、材 料、敷设方式、立 管编 号 水管 除初步 设计 模型 中的干管模 型外，应 补充 所有空调 水管 及其 管件、管道附 件、保温 层 几何尺 寸（含管 径、壁厚、坡 度）、空 间定 位 系统、类型、材 料、敷设方式、立 管编 号 阀门、末 端及 其他部件 阀门、通风 口（如散 流器、百 叶风 口、排烟 口等）、消声 器、减 震器、隔振器、阻 尼器 等部 件 几何尺 寸、空间 定位 规格、技 术参 数、末 端编号 设备 除初步 设计 模型 中的设备模 型外，应 补充 补水装置（膨 胀水 箱或 定压补水 装置）、水泵 几何尺 寸、空间 定位 规格、技 术参 数、编 号 4.4.5 施工 图设 计阶 段电 气 专业所 包含 的模 型元 素内 容及其 几何 和非 几何 信息 宜符合 表 4.4.5 的规 定。表 4.4.5 施 工图 设计 阶段 电气专 业模 型元 素及 信息 模型 元素类型 模型元素 几何信息 非几何信息 输配电 器材 除初步 设计 模型 中的干线模 型外，应 补充 各系统所 有封 闭母 线、电缆桥架 或线 槽及 其配件 几何尺寸（含截面尺寸、坡 度）、空 间定 位 类型、材料、敷设 方式，母线应 包含 规格 信息 供配电 设备 配电成 套柜、配 电箱、控制箱 几何尺 寸、空间 定位 规格、技术 参数、编号、回路编 号 9 模型 元素类型 模型元素 几何信息 非几何信息 变压器 及配 电元 器件、发电机、备 用电 源、监控系统 及辅 助装 置 几何尺 寸、空间 定位 规格、技术 参数 照明、防雷、消防、安防、通 信、自 动化、开关插座 等设 备 几何尺 寸、空间 定位 规格、技术 参数 10 5 方 案设计 阶段 BIM 应用 5.0.1 方案 阶段 宜应用 BIM 技术，通过 三维可 视 化的 方式 表达 设计 方案、展 现设计 意图，并 通过 模拟 分析对方案 进行 优化。5.0.2 方案 阶段 模型 应包 含 场地模 型及 建筑 单体 模型。5.0.3 方案 阶段 场地 模型 应 表达场 地实 际地 质地 貌特 征、与 周边 毗邻 环境 以及 项目建 筑主 体之 间的 关系。5.0.4 方案 阶段 建筑 单体 模 型应表 达如 下内 容：1 建筑 整体 外观 形状；2 主要 建筑 构部 件，如墙、柱、门、窗、幕墙、地 面、楼 板、雨篷、檐 口、女儿墙、屋 顶、阳台、栏杆、台 阶等；3 建筑 物内 部楼 层分 布及 功能空 间布 局、房间 名称 以及重 要用 房内 的设 备（设施）体量 空间 布置 关 系。5.0.5 方案 阶段 模型 应满 足 辅助方 案报 批和 审批 的应 用要求。11 6 初 步设计 阶段 BIM 应用 6.1 一般规定 6.1.1 初步 设计 阶段 宜应用 BIM 技术优化 建筑 功能 布 局，完 成主 要的 专业 间配 合，确 认结 构系 统、机 电 系统方案 细节，协 调专 业设 备间的 空间 关系。6.1.2 初步 设计阶 段宜 基于 模型在 设备 管线 交叉 复杂 处对主 要干 管进 行局 部的 管线综 合排 布。6.2 建筑专业 6.2.1 初步 设计阶 段建 筑专 业模型 宜在 方案 阶段 模型 基础上 深化 形成。6.2.2 初步 设计阶 段场 地模 型应满 足下 列要 求：1 以实 际坐 标准 确定 位设 计场地 内部 及周 边的 地形 地物、建（构）筑物 及场 地环境 设施；2 准确 反映 设计 场地 内部 的地形 地物、建（构）筑 物及场 地环 境设 施的 设计 标高。6.2.3 初步 设计 阶段 建筑 专 业模型 应满 足下 列要 求：1 表达 项目 的完 整外 观及 建筑内 部功 能空 间分 隔；2 建筑 专业 构件 应处 理与 结构专 业构 件交 接处 的扣 减关系。6.2.4 初步 设计 阶段 建筑 专 业各类 构件 应符 合 表 6.2.4 的要求。表 6.2.4 初 步设 计阶 段建 筑专业 模型 要求 构件类别 模型要求 场地 场地模 型大 小以 红线 范围 为基础，可 根据 所需 表达 的项目 情况 进行 适当 扩大。场 地 模型 应 包括 基本 的地形、道路 分 布、绿化 区域、水 域等 区 域，宜采 用简单 几何形体 表达 周边 现状 建筑。应根据 地形 数据 生成 场地 模型，保证 模型 的真 实。地形等 高线 高差 应不 大于5 米，宜 为1m。表达原 始地 形与 平整 后地 形的挖 填关 系，并统 计大 致的挖 填方 量。植被 大面积 植被 在模 型中 可用 体块代 替表 达，并赋 予相 应的材 质贴 图。常规总 图平 面设 计时，树 木可只 在平 面图 用二 维图 形表示。三维树 木、灌木、花 卉可 在其它 可视 化软 件中 表达。场地设 施 表达场 地设 施的 尺寸、位 置、样 式、材质 及颜 色。可用简 化模 型，或用 类似 模型替 代。应采用 独立 模型 表现，以 便进行 分类 统计。墙（非 承重）墙体应 区分 内墙、外 墙；外墙应 区分 内外 侧。墙 体 应区 分 结构 墙、填充墙。当结 构 专业 与建 筑专业 分 属不 同 模型 文件 时，结 构墙应属 于结 构专 业模 型，填充墙 应属 于建 筑专 业模 型。墙体宜 按厚 度、材质 区分 类型，并进 行统 一的 命名。12 构件类别 模型要求 墙体不 宜贯 穿结 构主 体。墙体交 接处 理应 符合 制图 要求。墙体应 赋予 构造 做法、防 火等级、隔 声性 能等 技术 参数信 息。柱（非 承重）按照造 型、功能、位 置进 行分类。表达造 型及 尺寸。楼板（建 筑楼板）表达建 筑楼 板厚 度、区域 范围以 及与 结构 楼板 间的 关系。楼板应 区分 为建 筑楼 板（建筑填 充层 及 面 层）与结 构楼板（结 构层）。当 结构 专业与 建 筑专 业 分属 不同 模型文 件 时，结 构楼 板 应 属于结 构 专业 模 型，建筑 楼板应属于建筑 专业 模型。楼板的 楼层 属性 应与 其实 际定位 楼层 相一 致。有坡度 的建 筑楼 板宜 按实 际找坡 建模。屋顶 屋顶做 法参 照楼 板。也可 直接使 用楼 板建 模。幕墙 表达幕 墙的 整体 造型 及幕 墙划分。表达幕 墙各 部分 的材 质及 颜色。幕 墙 模型 可 根据 造型 需要及 具 体项 目 要求 灵活 组织，不 一定 按 楼层 或房 间分隔 划分。幕墙竖 挺、龙骨 的断 面轮 廓宜在 表达 安装 关系 的前 提下适 当简 化。表达幕 墙内 嵌门 窗。幕墙构 件制 作需 满足 统计 面积要 求。门窗 表达门 窗的 选型、样 式、材质及 颜色。根据门 窗的 类型、功 能、特性等 进行 合理 分类，并 按设计 要求 进行 编号。门窗的 平立 面二 维表 达应 采用符 合制 图规 范的 表达 方式。门窗构 件应 包含 不同 的精 细度对 应不 同的 表达 需求。门窗应 以所 在楼 层标 高作 为参照，并 反映 门槛 和窗 台高度。外饰层 表达外 装饰 面层 的尺 寸及 定位。表达外 装饰 面层 的材 质及 颜色。涂层类 的外 饰层 可通 过复 合材质 与主 体共 建在 同一 个构件 中，也 可单 独建 立 模型。铺 装 类的 外 饰层 宜单 独建立 模 型，并 根据 功能、材料 等 要素 进 行合 理分 类，不 需表达铺 装所 需的 安装 龙骨 及吊装 杆件 等构 件。楼梯 楼梯模 型宜 根据 踏步 数、踢面高 度及 楼层 高度 等参 数建立。栏杆扶 手应 表达 尺寸、样 式、材 质及 颜色。楼梯平 台可 使用 楼板 替代。坡道 表达坡 道的 样式、材 质及 坡度。坡道的 建模 方式 相对 灵活，但应 可提 取工 程量 数据。垂 直 交 通 设备 电 梯 构件 应 至少 包含 电梯门 模 型、轿 厢与 对重 位置的 二 维表 达。电 梯井 道由墙 体与楼板 洞口 组成。电扶梯 模型 应反 映包 含支 撑结构 在内 的几 何尺 寸信 息。13 构件类别 模型要求 房间或 空间 房间或 空间 应根 据设 计要 求划分 放置，并 命名、编 号。房间或 空间 的放 置，其高 度应反 映实 际情 况。室内设 施、家具 表达室 内设 施、家具 的尺 寸、位 置、样式、材 质及 颜色。可用简 化模 型，或用 类似 模型替 代。家具的 二维 表达 应满 足出 图要求，并 与模 型几 何尺 寸关联。卫浴洁 具 在表达 卫浴 的尺 寸、样式 及位置 前提 下，可适 当简 化模型。装饰构 件 线 脚、装 饰 条、造型 构件等，应按 照 实际 构造 形式搭 建，并 反 映其 与主 体结构 构件之间 的关 系。应该使 用注 释注 明 按 照设 计要求 对装 饰构 件进 行分 类。6.3 结构专业 6.3.1 初步 设计阶 段结 构专 业模 型 应包 括下 列内 容：1 基础 结构，包 括基 础 结 构形式 和主 要基 础构 件的 尺寸 及 布置；需 要分 层或 分区域 建立；2 上部 结构，承 重墙、柱、梁、板的 布 置 及主 要结 构件尺 寸；3 关键 性节 点、支座 的位 置示意；4 标准 层、特殊 楼层 及结 构转换 层的 结构 布置 及主 要构件 尺寸；5 楼板、承 重墙、梁 上 预 留孔 洞 的位 置及 尺寸；6 特殊 结构 部位 的构 造。6.3.2 初步 设计阶 段 结 构专 业各类 构件 模型 应符 合 表 6.3.2 的要 求。表 6.3.2 初 步设 计阶 段结 构专业 模型 要求 构件类别 模型要求 基础 桩基础 与承 台宜 分开 建模。结构墙 结构墙 在初 步 设 计阶 段可 跨 楼层 搭建。结构墙 属于 结构 专业 模型，其参 数应 注明 结构 墙属 性。结构柱 结构柱 应 与 建筑 柱区 分。结构柱 在 初 步设 计 阶 段宜 分楼层 搭建。结构柱 不应 采用 结构 墙拉 伸建模。楼板 按设计 要求 设置 楼板 厚度、标高。结构楼 板属 于结 构专 业模 型，其 参数 应 注 明结 构 楼 板属性。楼板边 界不 宜包 含多 个区 域。楼板的 楼层 属性 应与 其实 际定位 楼层 相一 致。结构梁 梁跨分 段应 与结 构设 计一 致，每 跨对 应一 个梁 构件。梁的楼 层属 性应 与其 实际 定位楼 层相 一致。14 6.4 给排水专 业 6.4.1 初步 设计 阶段 给排 水 专业 模 型宜 表达 下列 室外 场地主 要管 网及 构筑 物：1 给排 水 干 管、与城 市管 道系统 连接 点的 控制 标高 和位置；2 场地 内给 排水 各系 统干 管；3 集水 井、化粪 池等 给排 水构筑 物。6.4.2 初步 设计 阶段 给排 水 专业 模 型应 表达 下列 室内 给排水 专业 相关 内容：1 给水 系统、排水 系统、各类消 防系 统、循 环水 系 统、热水 系统、中 水系 统、热 泵热 水、太阳 能和 屋面雨水 利用 系统 等各 系统 干管；2 主要 给排 水机 房 的 设备 和管道。6.4.3 初步 设计阶 段 给排 水专 业 模型 文件中 应对给排水 专业的 设备进 行列表统计，列出 主要设 备的名称、性能参 数、计数 单位、数 量，备 注使 用运 转说 明（宜按子 项分 别列 出）。6.4.4 初步 设计 阶段 给排 水 专业 各 类构 件模 型应 符合 表 6.4.4 要 求。表 6.4.4 初 步设 计阶 段给 排水专 业模 型要 求 构件类别 模型要求 管道及 管件 初步设 计阶 段要 求对 各系 统干管 建模。管道、管件 以及 相应 的设 备应保 持连 接，连接 方式 应符合 设计 要求。管道的 系统 属性、类 型属 性及材 质等 技术 参数 设置 应符合 设计 要求。管道、管件 的楼 层属 性应 与其实 际所 属楼 层相 一致。立管宜 按楼 层断 开。如贯 穿多个 楼层，立 管的 楼层 属性应 设为 下端 所属 楼层。设备 设备应 与管 道保 持连 接。设备尺 寸应 参照 实际 尺寸 设置，以满 足空 间预 留要 求。6.5 暖通空调 专业 6.5.1 初步 设计阶 段暖通空调 专业模 型应表 达下列 内容：冷热 源设备、空调 设备、通风 设备、风管干管、空调水 管干 管。6.5.2 初步 设计阶 段暖通 空调 专业模 型 文件 中应对暖通 空调专 业的设 备进行列表 统计，列出主 要设备的名称、性 能参 数、计数 单位、数量，备 注使 用运 转说 明。6.5.3 初步 设计 阶段 暖通 空 调专业 宜根 据建 筑专 业模 型建立 建筑 空间 定义，以 实现空 调冷 热负 荷的 计算。6.5.4 初步 设计 阶段 暖通 空 调专业 各类 构件 模型 应符 合表 6.5.4 的要 求。表 6.5.4 初 步设 计阶 段暖 通空调 专业 模型 要求 15 构件类别 模型要求 风 管、空 调 水管、管 件 初步设 计阶 段要 求对 各系 统干管 建模。风管、空调 水管、管 件以 及相应 的设 备应 保持 连接，连接 方式 应符 合设 计要 求。风管、空调 水管 的系 统属 性、类 型属 性及 材质 等技 术参数 设置 应符 合设 计要 求。风管、空调 水管、管 件的 楼层属 性应 与其 实际 所属 楼层相 一致。立管宜 按楼 层断 开。如贯 穿多个 楼层，立 管的 楼层 属性应 设为 下端 所属 楼层。设备 设备应 与风 管及 空调 水管 保持连 接。设备尺 寸应 参照 实际 尺寸 设置，以满 足空 间预 留要 求。6.6 电气专业 6.6.1 初步 设计 阶段 电气 专 业 模型 应表 达下 列内 容：1 变、配、发电 站或 机房 的位置 及设 备布 置。2 消防 控制 室、其他 电气 系统控 制室 的位 置及 设备 布置。3 母干 线、主要 桥架 或线 槽。6.6.2 初步 设计阶 段 电气 专业 模型文 件中应 对电气专业 的设备 进行列 表统计，列 出主要 设备的 名称、性能参数、计数 单位、数 量，备注使 用运 转说 明。6.6.3 初步 设计阶 段 电 气专 业各类 构件 模型 应符 合 表 6.6.3 的要 求。表 6.6.3 初 步设 计阶 段电 气 专业模 型要 求 构件类别 模型要求 输配电 器材（桥架、线 槽、母线）初步设 计阶 段要 求对 母干 线、主 要桥 架或 线槽 建模。桥架、线槽 及其 配件 应保 持连接，连 接、敷设 方式 应符合 设计 要求。桥架、线槽 及其 配件 的类 型属性 等技 术参 数设 置应 符合设 计要 求。桥架、线槽 及其 配件 的楼 层属性 应与 其实 际所 属楼 层相一 致。设备 设备尺 寸应 参照 实际 尺寸 设置，以满 足空 间预 留要 求。16 7 施 工图设 计阶段 BIM 应用 7.1 一般规定 7.1.1 施工 图设 计阶 段宜 应 用 BIM 技术对 设计 进行 深 化与优 化，通过 多专 业的 三维协 同设 计消 除专 业间 的冲突碰 撞，确保 施工 图设 计质量。7.1.2 施工 图设 计阶 段各 专 业模型 应在 初步 设计 阶段 模型基 础上 深化 形成。7.1.3 施工 图设计 阶段，应进 行管线 综合设 计，合理排 布各专 业的设 备、管线，并通过 碰撞检 测对管线综合成果 进行 检验。7.2 建筑专业 7.2.1 施工 图设 计阶 段建 筑 专业各 种构 件模 型应 表达 主要构 造层 次与 构造 做法。7.2.2 施工 图设 计阶 段建 筑 专业各 种构 件模 型应 符合 表 7.2.2 的 要求。表 7.2.2 施 工图 设计 阶段 建筑专 业模 型要 求 构件类别 模型要求 延续初步设计阶段要 求 施工图阶段新增要求 场地 场地模型大小以红线范围为基础，可 根据 所需 表达 的项 目 情况进行适 当扩 大。场地模 型应 包括 基本 的地 形、道路分布、绿 化区 域、水域 等 区域，宜采用简单几何形体表达周边现状建 筑。应根据 地形 数据 生成 场地 模型，保证模 型的 真实。地形等高线高差 应不大于5米，宜为1m。表达原始地形与平整后地形的挖填关 系，并统 计大 致的 挖 填方量。无 植被 大面积植被在模型中可用体块代替表 达，并赋 予相 应的 材 质贴图。在园林 设计 中，树 木宜 用 简易三 维模 型替 代，并给予完 整的 属性 参数。17 构件类别 模型要求 延续初步设计阶段要 求 施工图阶段新增要求 场地设 施 表达场 地设 施的 尺寸、位 置、样式、材 质及 颜色。可用简 化模 型，或用 类似 模 型替代。应采用 独立 模型 表现，以 便 进行分类统 计。无 墙（非 承重）墙体应 区分 内墙、外 墙；外 墙应区分内 外侧。墙体应 区分 结构 墙、填充 墙。当结构专业与建筑专业分属不同模型文 件时，结 构墙 应属 于 结构专业模 型，填充 墙应 属于 建 筑专业模型。墙体宜 按厚 度、材质 区分 类型，并进行 统一 的命 名。墙体交 接处 理应 符合 制图 要求。墙体应赋予构造 做 法、防 火 等级、隔 声性 能等 技术 参数 信息。墙体 定 位线 基线 宜 与 轴网 保持固 定关 系。墙体不 应贯 穿结 构主 体。根据墙 体构 造设 计，墙 体 的核心 构造 层与 附属 构造层可 在同 一构 件中 通过 复合材 质表 达，也 可分开建立 模型 表达。铺装类 墙体 面层 宜单 独建 立构件 模型 进行 表达。结 构 墙 的 附 属 构 造 层 宜 由 建 筑 专 业 单 独 建 立 构件模型 进行 表达。柱（非 承重）按照造 型、功能、位 置进 行 分类。表达造 型及 尺寸。无 楼 板（建筑楼板）表达建 筑楼 板厚 度、区域 范 围以及与结 构楼 板间 的关 系。楼板应 区分 为建 筑楼 板（建 筑填充层及 面层）与 结构 楼板（结构层）。当结构专业与建 筑专业 分属不同 模型 文件 时，结构 楼 板 应属于结 构专 业模 型，建筑 楼 板 应属于建 筑专 业模 型。楼板的楼层属性应与其实际定位楼层 相一 致。宜 通 过 复 合 材 质 表
