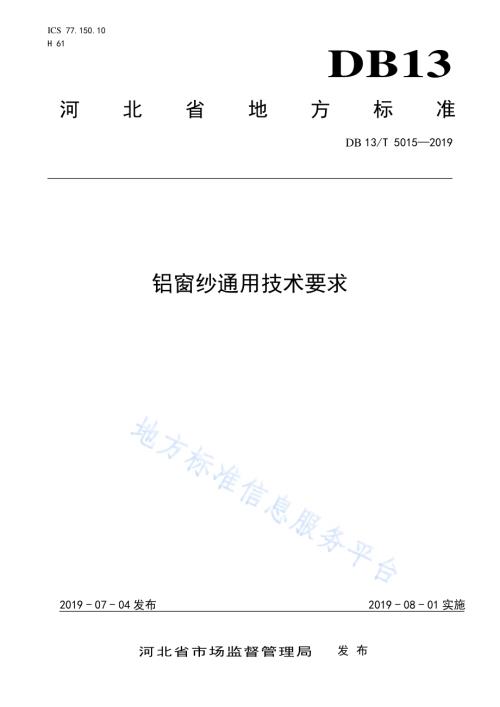

ICS 77.150.10 H 61 DB13 河北省地方标准 DB 13/T 50152019 铝窗纱通 用技术要 求 2019-07-04 发布 2019-08-01 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5015 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 提出 单位：衡 水市 市场监 督管 理局。本标准 起草 单位：安 平县 明信金 属丝 网制 品有 限公 司、安平 丝网 物流 协会、河 北省丝 网产 品质 量监督检 验中 心。本标准 主要 起草 人：高 冲、高继 增、闫明。DB13/T 5015 2019 1 铝 窗纱通 用技术要求 1 范围 本标准 规定 了单 丝平 织铝 窗纱通 用技 术要 求的 术语 和定义、要 求、试验 方法。本标准 适用 于建 筑门 窗使 用的单 丝平 织铝 窗纱。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所用的 修改 单）适用 于本 文件。ASTM D2261-2013（2017）e1 美 国材 料与 试验 协会 用舌（单 瑞普）程序（恒速 扩展拉 力试 验机）测定织 物的 撕破 强力 的标 准试验 方法。ASTM D3786/D3786M-2018 美国材料与试验协会 织物破裂强度的标准试验 方法.薄膜破裂强度试验器 法。ASTM D4032-2008（2016）美国 材料 与试 验协 会 用 圆形弯 曲法 测定 织物 挺度 的标准 试验 方法。ASTM D5034-2009(2017)美国 材料 与试 验协 会 纺 织品断 裂强 力及 伸长 率标 准试验 方法（抓 样法）。3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 铝窗纱 用铝合 金丝 编织 而成，表 面再经 过水 性漆 处理 的卷 网。3.2 单丝平 织 采用无 梭剑 杆织 机或 片梭 织机生 产铝 窗纱 的一 种编 织方式。见 图1 说明：B-宽度；d-丝径 图1 单 丝平 织 DB13/T 5015 2019 2 4 产品标 记 产品标 记如 图2 所示。表面处理 后的颜色 长度（m）宽度（m）丝经（mm）基本目数 材料代号 示例：5154A（18 16）0.25、0.8 30 银白色，表 示为采用铝合金丝材质为 5154A、基本目数为 18 目16目、丝径为 0.25 mm、宽度为 0.8 m、长度为30 m、表面处理 为银白色的单丝平织铝合金窗纱。图2 产品 代号 表 示方法 5 技术要 求 5.1 纱面缺 陷 每卷窗 纱的 纱面 缺陷 种类 不得超 过两 个。纱面 缺陷 种类按表1 规定，其 形态 参 见附录A。表 1 纱面 缺陷 种类 缺陷种类 技术要求 缩纬 横跨两孔，高度1 mm 以上，每 卷内超过3 个；或经向长度1000 mm 纱面内超过3 个（见附录A 图A.1）。双线接头 每卷纱面内接头数超过3 个；或经向长度2 m 内超过2 个；或手 接头与双线长度超过15 mm（见 附录A 图A.2）。纬向稀密档 每卷超过1 条或经向长度250 mm 内超过1 条（见附录A 图A.3）。经向稀密档 每卷超过1 条（见附录A 图A.4）。纬丝不直度 其弯曲度大于0.2目者，长度超 过100 mm 每卷内超过2 个（见附 录A 图A.5）。边缘波幅 纱面边缘波幅高度超过25 mm，每卷内超过3 个（见附录A 图A.6）。锯齿形边 每卷超过1 处（见附录A 图A.7）。松丝 经丝局部松丝，其弯曲度在0.5 目以上，单根长度超过300 mm；或单根长度50 mm 300 mm，经向1m内累计长度超过0.6 m，每卷 累计长度超过3 m；50 mm以下 及边缘3 根经丝不计（见附录A 图A.8）。毛边 大于4 mm 的毛丝每卷超过5 根；边缘双经不作考核（见附录A 图A.9）。缺目 缺经或缺纬超过3 目或3 目以下 每卷超过2 处（见附录A 图A.10）。糊眼 每卷5 m 内超出2 处（见附录A 图A.11）。拼卷 每30 m 超过2 段或最小拼卷长度 少于5 m（见附录A 图A.12）。5.2 基本目 数和 丝径 应符合 表2 规定。DB13/T 5015 2019 3 表2 基本 目数 和丝 径 项目 规格 偏差 网孔，目 1816 0.5 1814 1414 丝径，mm 0.21 0.28 0.003 O.21 0.28 0.35 0.45 5.3 长度和 宽度 应符合 表3 规定。表3 长 度和 宽度 项目 标称值（m）偏差（mm）长度 30.0 不大于标称值的1%30.5 100.0 150.0 宽度 0.8 100 1.0 1.2 5.4 拼卷率 每批拼 卷率 不大 于5%，以 百分比 表示。按公式（1)计算。%10021 WWW（1)式中：W 拼卷 率；W1 拼卷 卷数；W2 批总 卷数。5.5 物理性 能 物理性 能应 符合 表4 的规 定。DB13/T 5015 2019 4 表4 物理 性能 项目名称 技术要求 试验方法 断裂力(N)经向 8.9 ASTM D2261-2013（2017）e1 纬向 6.2 抗弯刚度（mg.cm）8 1 4 6 ASTM D4032-2008（2016）拉伸力(N)经向 6 0.3 ASTM D5034-2009（2017）纬向 4 9.6 破裂强度(Ibs/sq)6 1 ASTM D3786/D3786M-2018 5.6 表面质 量 涂膜均 匀，颜色 一致，无 明显色 差；网面 无 污 染。5.7 涂 漆量 表面涂 漆量 为(10 1)g/m。6 试验方 法 6.1 纱面缺 陷 目测检 查 及 满足 精度 的通 用量具 测量。6.1.1 测量窗 纱边 缘波 幅时，将 铝窗纱 任意 展 开 2 m 平放 于长度 不低 于 2 m 的 基础 检验台 上，用刻 度0.5 mm 的 量具，以 平面 为 基准进 行测 量，但头 尾两 端各 3 m 不 作测 量。6.1.2 测量窗 纱目 数时，应 在铝 窗纱纱 面不 含稀 密档 的任 意部位 用刻 度 0.5 mm 的 量 具进行 测量，但边缘 15 mm 内不 作测 量。6.1.3 测量经、纬丝 稀密 档时，先 目测找 出明 显稀 密档，再用 刻度 0.5 mm 的 量具，任 选 6.35 mm(1/4)在产品 纱面 进行 检查，偏 差值大 于 1/3 目 为稀 密档。6.2 尺寸、丝径 用 满足 精度 的通 用量 具 测 量。6.3 表面处 理 在产品 的漫 射光 线至 少 为1100 lx 的光 照条 件（类似 晴天空 地）下，距产 品（400 50）mm 处目 测检查表 面质 量。6.4 物理性 能 按照表3的 试验 方法 进行。6.5 涂 漆量 取3块 不小 于500 mm 500 mm试样，涂 漆量 按公 式（2）计算，结 果取3块 试样 算 数平均 值。SG GH1 2(2)DB13/T 5015 2019 5 式中：H 涂漆 量，g/m2；G2 涂漆 后试 样重 量，g G1 涂漆 前试 样重 量，g S 试样 面积，m2 DB13/T 5015 2019 6 附 录 A（资料 性附 录）纱面缺 陷 A.1 缩纬：纬线 局部 弯 曲，网 孔变 形，又称 苍蝇 脚。见 图 A.1 图 A.1 A.2 双线 接头：纬 线断 头 不拆除，拼 上一 段立 即开 机造成，又 称搭 头或 纬双 线。见 图 A.2 图 A.2 A.3 纬向 稀密 档：由于 配 丝不慎 或机 轴过 度磨 损造 成的目 孔稀 密的 条状 档子。见 图 A.3 图 A.3 A.4 经向 稀密 档：由于 钢 筘眼孔 不均 造成 孔差。见 图 A.4 DB13/T 5015 2019 7 图 A.4 A.5 纬丝 不直 度：编织 时 纬丝不 直引 起眼 孔不 均匀，又称 小稀 路。见 图A.5 图 A.5 A.6 边 缘波 幅：窗纱 边 缘呈连 续周 期性 波浪 形，又称荷 叶边。见 图 A.6 图 A.6 A.7 锯齿 形边：在 编织 时 造成边 缘凹 进或 凸出，丝 呈锯齿 形状 的现 象。见 图A.7 图A.7 DB13/T 5015 2019 8 A.8 松丝：少 量经 丝松 动 弯曲的 现象。见 图A.8 图 A.8 A.9 毛边：由 于编 织原 因 出现的 纬丝 毛丝 头，又称 猪耳朵。见 图A.9 图A.9 A.10 缺目：断 经丝、纬 丝而不 能交 接的 现象。见 图 A.10 图 A.10 A.11 糊眼：网 面上 漆后，网孔 被糊 住的 现象。见 图 A.11 DB13/T 5015 2019 9 图A.11 A.12 拼卷：两 段网 拼成 一卷。见 图 A.12 图12 _
