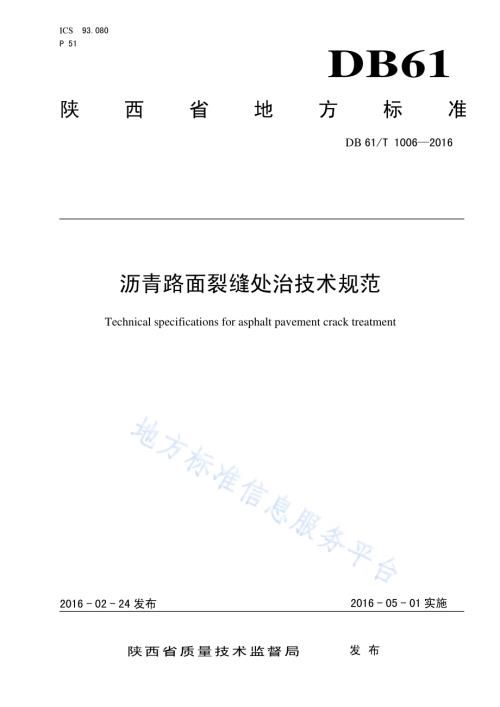

ICS 93.0 80P5 1DB61陕西省地方标 准DB 61/T 10062016沥青路面裂缝处治技术规范Technicalspecificationsforasphaltpavementcracktreatment2016-0 2-24 发 布 201 6-05-01 实 施陕西省质量技术监督局发布D B 6 1/T 10 06-2 01 6I目 次前言.II1范 围.12 规范性引用文件.13 术语和定义.14 裂缝调查.25 裂缝处治方案.26 裂缝处治施工.47 工程质量控制与验收标准.9附录 A（规范性附录）裂缝率计算.12附录 B（规范性附录）沥青路面裂缝密封材料技术要求.12D B 6 1/T 10 06-2 01 6II前 言本标准根据 GB/T 1.1-2 0 0 9 给出的规则起草。本标准由陕西省交通运输厅提出并归口。本标准起草单位：西安公路研究院、陕西省公路局、陕西省交通建设集团公司。本标准主要起草人：张娟、杨海峰、朱钰、郭平、刘雨迪、张萌、王晓琴、韩君良、马庆伟、李艳。本标准由西安公路研究院负责解释。本标准首次发布。联系信息如下：单位：西安公路研究院电话：029-88811591地址：陕西省西安市高新六路60号邮编：710065D B 6 1/T 10 06-2 01 61沥青路面裂缝处治技术规范1范 围本标准规定了沥青路面裂缝的调查、处治方案、施工工艺、施工质量管理与检查验收标准。本标准适用于陕西省各等级公路沥青路面的裂缝处治。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的 引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2 1 8 2 5 玻纤土工格栅JT/T 7 4 0 路面加热型密封胶JT/T 9 6 9 路面裂缝贴缝胶JT/T 9 7 0 沥青路面有机硅密封胶JTG D 50 公路沥青路面设计规范JTG/T F 20 公路路面基层施工技术细则JTG F 40 公路沥青路面施工技术规范JTG H 10 公路养护技术规范JTG H 20 公路技术状况评定标准JTG H 30 公路养护安全作业规程JTJ 0 73.2 公路沥青路面养护技术规范3 术语和定义下列术语和定义适用于本文件。3.1单条裂缝 single c r a c k指未形成网状交叉的沥青路面裂缝，包括横向裂缝和纵向裂缝。3.2横向裂缝 transverse c r a c k指沿沥青路面横断面方向出现的裂缝。3.3纵向裂缝 l o n g i t u d i n a l crack指沿沥青路面纵断面方向出现的裂缝。3.4网状裂缝 m a p c r a c k指形成网状交叉的沥青路面裂缝，包括块状裂缝和龟裂。3.5块 度 bl oc k si ze指沥青路面块状裂缝或龟裂裂缝块短边的长度。3.6D B 6 1/T 10 06-2 01 62裂 缝 率 cr ac ki ng r a t i o指某一路段路面裂缝折算面积与该路段路面面积之百分比。3.7灌 缝 se al in g指向路面裂缝中注入裂缝修补材料的技术，分为清缝灌缝和扩缝灌缝。3.8贴 缝 ba nd-a id指在路面裂缝表面沿裂缝方向粘贴贴缝胶的技术。4 裂缝调查4.1 一般规定4.1.1 应对沥青路面进行日常巡查和定期调查，并分析路面裂缝的产生原因和变化规律。4.1.2 单条裂缝的折算面积宜按裂缝长度乘以 0.2m 所得的值计，网状裂缝的折算面积宜按网状裂缝面积计。4.2 调查方法与内容4.2.1 裂缝调查宜采用智能道路检测车或人工调查的方法。4.2.2 调查内容应包括：裂缝的位置、形状、宽度、长度、深度和块度。4.2.3 应根据调查结果计算裂缝率，裂缝率的计算方法见附录 A。4.2.4 宜通过钻探、挖探和路面材料性能试验，分析裂缝的产生原因。4.3 调查时机与频率4.3.1 高速公路、一级公路的定期调查每年不应少于 2 次，二级及以下等级公路的定期调查每年不应少于 1 次。4.3.2 陕北地区的定期调查应至少有一次在初春或秋季进行，关中和陕南地区的定期调查应至少有一次在深秋初冬进行。5 裂缝处治方案5.1 单条裂缝处治方案单条裂缝处治方案见表1。其中，对灌缝方案，缝宽小于6 m m 时，宜采用清缝灌缝；缝宽大于等于6mm时，宜采用扩缝灌缝。贴缝适用于3 m m 缝宽10mm时；6mm缝宽1 0 m m 时，贴缝前应灌缝。表 1 单条裂缝处治方案缝宽mm高速、一级公路 二级及以下等级公路缝宽1 改性乳化沥青灌缝 不处治1缝宽3 道路石油沥青、改性沥青等灌缝 乳化沥青、改性乳化沥青、道路石油沥青、改性沥青等灌缝D B 6 1/T 10 06-2 01 63表 1 单条裂缝处治方案（续）缝宽mm高速、一级公路 二级及以下等级公路3缝宽6改性沥青、密封胶等灌缝或贴缝胶贴缝道路石油沥青、改性沥青、密封胶等灌缝或贴缝胶贴缝缝宽6 密封胶灌缝或贴缝胶贴缝5.2 网状裂缝处治方案5.2.1 高速、一级公路网状裂缝处治方案见表 2，二级及以下等级公路网状裂缝处治方案见表 3。表 2 高速、一级公路网状裂缝处治方案裂缝率%块度cm100 1001 密封a挖补1裂缝率5 密封a+微表处、密封a+罩面 挖补+微表处、挖补+罩面5 铣刨重铺a根据缝宽按表 1 中“高速、一级公路”选择相应的灌缝处治方案。表 3 二级及以下等级公路网状裂缝处治方案裂缝率%块度cm50 502 密封a挖补2裂缝率5 密封b+同步碎石封层、密封b+微表处 挖补+同步碎石封层、挖补+微表处5裂缝率10 密封b+罩面 挖补+罩面10 铣刨重铺a根据缝宽按表1中“二级及以下等级公路”选择相应的灌缝处治方案；b缝宽大于3mm时按表1中“二级及以下等级公路”选择灌缝处治方案，缝宽小于3mm不必灌缝处治。5.2.2 面层挖除或铣刨后，沥青下承层裂缝应按表 1 表 3 的方案进行相应处治。5.3 基层裂缝处治方案面层挖除或铣刨后，基层裂缝应按以下方案处治：a)单条裂缝处治方案：缝宽小于等于 6mm 时，宜采用乳化沥青、改性乳化 沥青、道路石油沥青或改性沥青灌缝；缝宽大于 6mm 时，宜沿裂缝刻槽，灌缝 后铺设玻纤土工格栅和沥青面层。D B 6 1/T 10 06-2 01 64由路基不均匀沉降引起的纵 向裂缝，宜采用灰土桩、碎石桩等措施对路基进行加固 处理后，铺设土工格栅和路面结构层。b)网状裂缝处治方案：宜挖除裂缝部位，采用原基层材料 或沥青混合料填补，并铺设玻纤土工格栅。6 裂缝处治施工6.1 一般规定6.1.1 施工时路表温度不得低于 5。6.1.2 施工路段应设置安全警示标志，并安排专人指挥交通，必要时应进行交通管制。6.1.3 施工废料应堆放在指定地点，防止交叉污染。6.2 灌 缝6.2.1 材 料道路石油沥青、改性沥青、乳化沥青、改性乳化沥青 等灌缝材料的质量应满足JTG F 4 0规定的要求。加热型密封胶、有机硅密封胶的质量要求及适用地区见附录B。6.2.2 施工机具灌缝施工机具品种及数量宜符合表4的规定。表 4 灌缝施工机具设备名称 单位 数量高压空气压缩机或吹风机 台 1 或 2液化气罐 个 1喷火枪 个 1钢丝刷 把-橡胶辊 把 1灌缝设备 套 1开槽机（扩缝灌缝使用）台 1压路机 台 16.2.3 施工工艺6.2.3.1 施工流程清缝灌缝施工流程和扩缝灌缝施工流程见图1。D B 6 1/T 10 06-2 01 65a)清缝灌缝施工流程图 b)扩缝灌缝施工流程图图 1 灌缝施工流程图6.2.3.2 施工步骤灌缝施工应按以下步骤执行：a)施工准备：应在施工前检查灌缝材料和施工机具，灌缝材料的温度应符合表 5 规定的施工温度要求。表 5 灌缝材料的施工温度灌缝材料 施工温度道路石油沥青 150 160改性沥青 170 180乳化沥青、改性乳化沥青 常温加热型密封胶 180 200常温型密封胶 常温b)扩缝：沿 裂缝中线切割凹槽，裂缝两侧壁 应分别 切 除 3m m 及以上，深 度 宜为 1 0m m 30 m m。开槽深度与宽度的比值应小于等于 2。c)清缝：采用高压空气压缩机或吹风机，及钢丝刷清理裂缝。若裂缝界面潮湿，则应采用喷火枪加热使界面处于干燥状态。若采用需加热的灌缝材料，则应采用喷火枪预热裂缝槽。d)灌缝：采用灌缝设备将灌缝材料灌入裂缝内，灌缝材料应完全覆盖裂缝，且应高于路面1m m 2 mm。e)涂刷：在 裂缝两 侧 5c m10 cm 涂刷 乳化 沥青 或 改 性 乳 化 沥 青，并 撒 铺 一 层 2m m5m m 干燥 洁净的石屑或粗砂，进行稳压。f)清扫：施工结束后，应清扫路面废料，并将其集中装车运离现场。g)开放交通：若采用常温灌缝材料施工，则应在灌缝完成 20min 后开放交通；若采用加热灌缝材料施工，应在灌缝材料冷却至常温后开放交通。D B 6 1/T 10 06-2 01 666.3 贴 缝6.3.1 贴缝材料贴缝胶的质量要求及适用地区见附录B。6.3.2 施工机具路面贴缝施工机具宜满足表6的要求。表 6 贴缝施工机具设备名称 单位 数量高压空气压缩机或吹风机 台 1 或 2液化气罐 个 1喷火枪 个 1钢丝刷 把-橡皮锤 把 1手推铁辊 台 16.3.3 施工工艺6.3.3.1 施工流程贴缝施工流程见图 2。图 2 贴缝施工流程图6.3.3.2 施工步骤贴缝施工应按照以下步骤进行：a)施工准备：应在施工前检查贴缝材料和施工机具。b)清缝：采用高压空气压缩机或吹风机，以及钢丝刷清理裂缝。c)灌缝：对 6 m m缝宽10mm 的裂缝，应进行灌缝处理。D B 6 1/T 10 06-2 01 67d)剪裁：应根据裂缝 宽 度裁剪贴 缝 带，贴缝 带宽 度宜大 于等 于 5c m，贴缝 带长 度宜比裂 缝 两端各 长 10 cm。e)粘贴：对于自粘式贴缝胶，应在揭去隔离膜后，将贴缝胶中心对准裂缝，沿缝一端向另一端缓慢粘贴，同时用手推铁辊滚压；对于热粘式 贴缝胶，应用喷火枪从贴缝胶底面加热，同时沿裂缝方向粘贴，并用橡皮锤紧跟敲击。f)涂刷：在裂缝两侧 5 c m1 0 c m 区域涂刷乳化沥青或改性乳化沥青，并 撒铺 一层 2 m m 5m m 干 燥洁净的石屑或粗砂。g)开放交通：贴缝完成 2 0 m i n 后，方能开放交通。6.4 挖除及修补6.4.1 材 料用作修补材料的热拌沥青混合料的原材料、混合料的类型及性能应与原路面相同或相近，用于涂刷坑槽底面和四壁的乳化沥青或改性乳化沥青应采用快裂型，各项指标均应符合JTG F40的规定。6.4.2 施工机具施工机具宜满足表7的要求。表 7 挖除及修补施工机具名称 单位 数量吹风机 台 2空压机 台 13m 直尺 把 1铁耙 把-摊铺机 台 1铣刨机 台 1压路机 台 1切割机 台 16.4.3 施工工艺6.4.3.1 施工流程挖除及修补施工流程见图3。D B 6 1/T 10 06-2 01 68图 3 挖除及修补施工流程图6.4.3.2 施工步骤挖除及修补施工应按照以下步骤进行：a)施工准备：施工前应检查施工机具，清扫路面。b)确定处治范围：挖补形状应为矩形，各边应分别与路线 中线平行或垂直。高速、一级公路宜全车道挖补，若网状裂缝面积大于一个车道宽度，沿网状裂缝区域纵向扩大不应少于10 cm 1 5 c m 范围；二级及二级以下 等级公路，沿网状裂缝区域 四周向外扩大不应少于 10cm 范围。c)切割：应沿确定的处治范围边线和深度进行垂直切割。多层开挖时，坑槽四周形成阶梯搭接，搭接宽度宜为 1 5 c m20 cm。d)挖除：采用铣刨机或人工将处治范围内路面挖除，宜采用人工清理 松散混合料。坑槽的 槽壁应垂直，槽底应平整、干净、干燥。e)涂刷：在坑槽四壁和底部涂刷乳化沥青或改性乳化沥青。f)修补：当修补宽度大于 3m 时，应采用摊铺机摊铺。而当修补宽度小于 3m 时，施工工艺如下：1)填补厚度大于 8 c m 时，应分层修补。每层碾压完成后均应喷洒乳 化沥青或改性乳化沥青，喷洒量为 0.6 kg/m2 1.0 kg/m2。2)沥青混合料添加后，用铁耙将混合料由外向里整平，使细料填充在坑槽边缘。3)用小型振动压路机及时碾压，碾压时遵循“先四边后中心、先静压后振压、前后左右交替碾压”的原则，对新路路面接缝处应骑缝碾 压，静压 1 遍，振压 3 遍，每次碾压的重叠宽度为压路机宽的 1/3 2/3。g)涂刷：在坑槽四周缝隙两侧 5cm 10 c m 区域涂刷乳化沥青或改性乳化沥青。h)开放交通：路表温度降至 5 0 以下时方能开放交通。6.5 同步碎石封层和微表处同步碎石 封层 和微表 处的 材料 要求、施工 机械设 备、施工工 艺 均应符 合JT G F 4 0、JT G H 1 0和JT J073.2的规定。D B 6 1/T 10 06-2 01 696.6 罩 面罩面方案应按JTG D50的规定进行设计，材料要求、施工机械设备、施工工 艺应符合 J T G F 4 0 的规定。6.7 铣刨重铺铣刨重铺方案应按JTG D50的规定进行设计，材料要求、施工机械设备、施工工艺 均应符合JTG F40、JTG H 10和J T J 0 7 3.2 的规定。7 施工质量控制与验收标准7.1 施工过程中的质量管理与检查7.1.1 裂缝密封施工过程中的质量管理与检查要求应符合表 8 的规定。表 8 裂缝密封施工过程中的质量管理与检查要求检查项目 检查频度 质量要求 试验方法 备注槽内 每处 干燥、洁净、无松动 目测-槽壁 每处 竖直 钢尺测量 扩缝灌缝开槽深度、宽度 每处 设计值2mm、深宽比2 钢尺测量 扩缝灌缝灌封胶高出原路面高度 每处 2mm 3m 直尺 清缝灌缝/扩缝灌缝贴缝长度 每处 裂缝全部覆盖，并比裂缝两端各长 10cm 目测-贴缝宽度 每处 裂缝全部覆盖，宽度大于 5cm 钢尺测量-外观 随时 边缘整齐、表面平整，非裂缝处无污染 目测-渗水试验 随时 不渗水JTG E20（T 0730）-7.1.2 局部挖补施工过程中的质量管理与检查要求应符合表 9 的规定。表 9 挖除与修补施工过程中的质量管理与检查要求项目 检查频度质量要求试验方法机械摊铺 人工摊铺表观质量 每处新补路面与原路面结合紧密，表面平整密实，无松散、离析目测渗水试验 随时 100mL/min 300mL/min JTG E20（T 0730）平整度 随时 5mm 7mm 3m 直尺7.1.3 同步碎石封层、微表处、罩面和铣刨重铺施工过程中的质量管理与检查要求应符合 JTG F 40的规定。7.2 交工验收阶段的工程质量检查与验收7.2.1 裂缝密封交工验收阶段的工程质量检查与验收要求应符合表 10 的规定。D B 6 1/T 10 06-2 01 610表 1 0 裂缝密封交工验收阶段的工程质量检查与验收要求项目 检查频度 质量要求 试验方法表观质量 每道缝修补材料表面分布均匀，行车 2 周后无明显痕迹，裂缝两端衔接平顺目测渗水试验 每 200m 缝长 1 点 不渗水 JTG E20（T 0730）扩缝灌缝深度 每 1000m 1 个芯样 不小于扩缝深度 钻芯、钢尺测量7.2.2 挖除与修补交工验收阶段的工程质量检查与验收要求应符合表 11 的规定。表 1 1 挖除与修补交工验收阶段的工程质量检查与验收要求项目 检查频度质量要求试验方法机械摊铺 人工摊铺表观质量 每处 新补路面与原路面结合紧密，表面平整密实，无松散、离析 目测渗水试验 每处 1 次 100mL/min 300mL/min JTG E20（T 0730）平整度 每处 1 次 5mm 7mm 3m 直尺芯样 每 5 处 1 个 芯样完整，层间结合良好 钻芯、目测7.2.3 碎石封层、微表处、罩面和铣刨重铺交工验收阶段的工程质量检查与验收要求应符合 JTG F 4 0的规定。D B 6 1/T 10 06-2 01 611附录 A（规范性附录）裂缝率计算A.1 裂缝率计算裂缝率计算方法见公式（A.1）。%100n1=BACRii（A.1）式中：CR路面裂缝率的数值，单位为百分数（%）；iA 第i(i=1，2，n)个单根裂缝或网状裂缝折算面积的数值，单位为平方米（m2）。单根裂缝折算面积为长度乘以0.2m，网状裂缝折算面积为实际面积；B 实际检测路面面积的数值，单位为平方米（m2）。A.2 裂缝率取值根据路面裂缝情况，裂缝率检测宜以200m 1000m为基本检测单元。当路面裂缝率大且各路段差异较大时，宜取低值；当路面裂缝率小且各路段差异较小时，宜取高值。D B 6 1/T 10 06-2 01 612附录 B（规范性附录）沥青路面裂缝密封材料技术要求B.1 沥青路面加热型密封胶技术要求及适用地区沥青路面加热型密封胶技术要求及适用地区见表B.1。表 B.1 沥青路面加热型密封胶技术要求及适用地区试验项目指标要求普通型 低温型 严寒型低温拉伸一组 3 个试件全部通过（-10/50%/3 循环，15mm）一组 3 个试件全部通过（-20/75%/3 循环，15mm）一组 3 个试件全部通过（-30/100%/3 循环，15mm）锥入度/0.1mm 50 90 70 110 90 150软化点/80 80 80弹性恢复率/%30 70 30 70 30 70适用地区 陕南 关中 陕北B.2 沥青路面有机硅密封胶技术要求及适用地区沥青路面有机硅密封胶技术要求及适用地区见表B.2。表 B.2 沥青路面有机硅密封胶技术要求及适用地区试验项目指标要求普通型 低温型 严寒型表干时间 3h固化时间 21d流平性 自流平低温拉伸最大拉伸量 200%（-10）300%（-20）400%（-30）拉伸强度 0.4MPa浸水老化后最大拉伸量保持率 85%定伸粘结性 100%，1d，通过 150%，1d，通过 200%，1d，通过适用地区 陕南 关中 陕北B.3 沥青路面裂缝贴缝胶技术要求及适用地区D B 6 1/T 10 06-2 01 613沥青路面裂缝贴缝胶技术要求及适用地区见表B.3。其中，在粘结强度试验中，当试件出现贴缝胶材料自身破坏时，不计算粘结强度，视为通过；当试件出现界面粘结破坏时，应按表B.3 中的技术要求评价。表 B.3 沥青路面裂缝贴缝胶技术要求及适用地区试验项目指标要求普通型 低温型 寒冷型转弯翘曲率 50%碾压后的厚度 2.7mm粘结强度 0.2MPa低温柔性-1030mm，无裂纹-20（必要时）低温拉伸量 5mm（-10）5mm（-20）5mm（-30）适用地区 陕南 关中 陕北_
