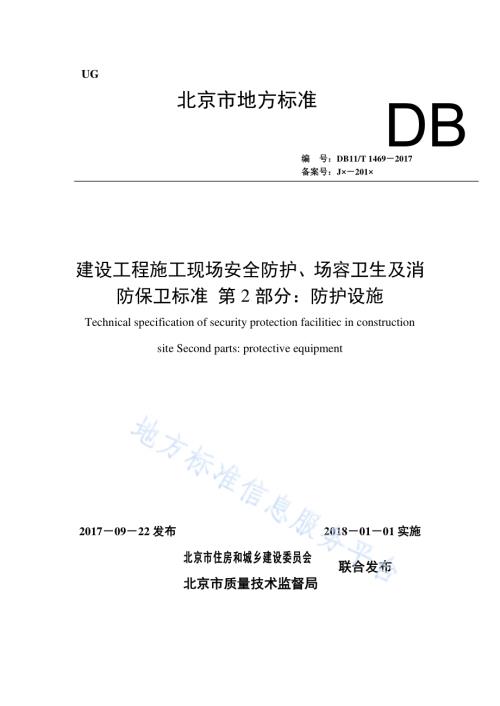

UG 北京市地方标准 编 号：DB11/T 1469 2017 备案号：J 201 建 设工程 施工 现场安 全防 护、场 容卫 生及消防 保卫标 准 第 2 部分：防 护设施 Technical specification of security protection facilitiec in construction site Second parts:protective equipment 20170922 发布 2018 0101 实施 北 京 市 住 房 和 城 乡 建 设 委 员 会 北 京 市 质 量 技 术监 督 局 DB 联合发布 II 北京市地方标准 建 设工程 施工 现场安 全防 护、场 容卫 生及消防 保卫标 准 第 2 部分：防 护设施 Technical specification of security protection facilitiec in construction site Second parts:protective equipment 编 号：DB11/T 1469 2017 备案号：J-201 主编部 门：北京 城建 科技 促进会 批准部 门：北京 市质 量技 术监督 局 施行日 期：2018 年 01 月 01 日 2017 北京 1 前 言 本标准 为 推 荐性 标准。本标准 是根 据北 京市 质量 技术监 督局 关 于印 发 2014 年北 京市 地方 标准 制修 订增补 项目 计划的通 知（京 质监 发2014 94 号），由 北京 城建 科技促 进会 会同 有关 单位 共同编 制完 成。本标准 的主 要内 容：1 总 则；2 术语；3 基本 规定；4 临边 安全 防护；5 洞口 安 全防护；6 钢结构安 全防 护；7 操 作平 台；8 交叉 作业 安全 防护。本标准 由北 京市 住房 和城 乡建设 委员 会和 北京 市质 量技术 监督 局共 同负 责管 理，北京 市住 房及城乡 建设 委员 会负 责归 口并组 织实 施，北京 城建 科技促 进会 负责 具体 技术 内容的 解释。本标准属 首次编 制，为 了 提高建 设工程 施工现 场 安全防护、场容 卫生及 消 防保卫标 准 第2 部分：防 护设 施 的编 制质量 和水 平，请在 执行 本标准 的过 程中，注 意总 结经验，积 累资 料，如发现需 要修改 和补充 之 处，请将 意见和 有关资 料 寄至北京 城建科 技促进 会。（地址：北京市 西城区广 莲路 1 号北 京建 工 大厦 B 座 5 层；邮 编：100055；邮箱：luliping_；电话：63967719）本标准 主编 单位：北 京城 建科技 促进 会 本标准 参编 单位：中 国建 筑一局(集团)有限 公司 中建 三局 集团 有限 公司 中国建 筑 第 八工程 局 有限 公司 北 京城建 集团 有限 责任 公司 北 京建工 集团 有限 责任 公司 北京住 总集 团有 限责 任公 司 中 铁建设 集团 有限 公司 中 国新兴 建设 开发 总公 司 北京城 乡建 设集 团有 限责 任公司 北 京城建 亚泰 建设 集团 有限 公司 北 京市第 五建 筑工 程集 团有 限公司 北 京中建 源建 筑 工 程管 理有 限公司 中铁北 京工 程局 集团 有限 公司 本标准 主要 起草 人员：魏 吉祥 曾 勃 孙宗 辅 魏铁山 鲁丽 萍 牛慧 斌 陈燕 鹏 解金 箭 卢希峰 吉 祖友 王 静宇 尹小 平 刘卫权 魏 智 王 维宇 贾连 静 刘立平 张 广宇 吴 波 温慧 栋 周靖松 岳 鹏 张 程 任 欢 严玉材 赵 双全 安 朝龙 张 顼 董全忠 李 孟男 于 庆涛 闫慧 清 黄 亚 尹 强 本标准 主要 审查 人员：杨 嗣信 胡耀 林 侯 俊 陈 伟 黄玉 光 汤玉 军 孟凡 龙 2 目 次 1 总 则.1 2 术 语.2 3 基 本规 定.3 4 临 边安 全防 护.4 4.1 一 般规 定.4 4.2 防 护设 施.4 4.3 防 护栏 杆固 定.6 5 洞 口安 全防 护.9 5.1 一 般规 定.9 5.2 防 护设 施.9 5.3 特 殊位 置防 护.12 6 钢 结构 安全 防护.18 6.1 一 般规 定.18 6.2 防 护设 施.18 7 操 作平 台 安 全防 护.22 7.1 一 般规 定.22 7.2 移 动式 操作 台.22 7.3 落 地式 物料 及悬 挑式 型钢操 作平 台.23 7.4 垂 直运 输通 道平 台.24 8 交 叉作 业安 全防 护.22 8.1 一 般规 定.26 8.2 防 护棚 的设 置.26 本标准 用词 说明.29 引用标 准名 录.30 条文说 明.31 3 CONTENTS 1 General provisions.1 2 Terms.2 3 Basic principles.3 4 Limb safety protection.4.1 Basic principles.4 4.2 Protecting facil 4 4.3 Fixation of guard railings.6 5 Tunnel entrance safety protection.9 5.1 Basic principles.9 5.2 Protecting facilities.9 5.3 Protection at special positions.12 6 Safety protection for steel structure.18 6.1 Basic principles.18 6.2 Protecting facilities.18 7 Operating platform.22 7.1 Basic principles.22 7.2 Movable operating platform.22 7.3 Steel-pipe fastener platform for materials on the floor.23 7.4 Overhanging steel platform.24 8 Safety protection for crossing operations.26 8.1 Basic principles.26 8.2 Protecting facilities.26 Term explanation for this code.29 Referenced standard list.30 Clause explanation.31 1 1 总 则 1.0.1 为加 强 建 筑工 程 施 工现场 安全 管理，制 定本 标准。1.0.2 本标 准适 用于 北京 市行政 区域 内 新 建、改建、扩建 房 屋建 筑 和 市政 基础 设施 工 程的 施工 现场防护 设施 设置。1.0.3 施工 现场 安全 防护 设施除 应符 合本 标准 的规 定 外，尚 应符 合国 家和 北京 市 现行 有关 标准 的规定。2 2 术 语 2.0.1 临边 高处作 业 中 没有 围护 设施 或围护 设施 高度 低 于 800mm 时 工作面 的边 沿。2.0.2 洞口 在地面、楼面、屋面和 墙 面等有可 能使人 和物料 坠 落的 因结 构不连 续而形 成 的通透空间。2.0.3 操作平台 施工现场 中用 钢 管扣 件或 钢构件 搭设 的 用 以临 时堆 放物料 或站 人操 作 的 架体 平台。3 3 基 本规定 3.0.1 建筑 施工 全过 程应 设有可 靠的 安全 防护 设 施，作业 前应 对防 护设 施进 行验收，验 收合 格后方可使 用。3.0.2 施工 单位 应定 期对 安全防 护设 施进 行检 查和 维护。3.0.3 安全 防护 设施 使用 的钢管、扣件、钢板、方 钢、竹胶 板、安 全网、钢 丝绳等 应符 合现 行国家产品 标准 的规 定。3.0.4 施工 作业 场 所 有坠 落可能 的物 件，应撤 除或 固定牢 固。3.0.5 拆除 模板、脚手 架 时，周 边应 设置 警戒 区域 并有专 人看 护。拆除 后的 材料临 时堆 放处 离楼层边沿 不应 小 于 1m，堆 放 高度不 应大 于 1m。楼层 边 口、通道 口、脚 手架 边缘 等处，严 禁堆 放任何拆下 物 件。4 4 临 边安全防护 4.1 一般规定 4.1.1 施工 现场 的临 边应 设置防 护设 施。4.1.2 临边 防护 应优 先采 用 定型 防护 设施。4.1.3 防护 设施 应由 立柱、横 杆、竖 杆、挡 脚板 及密 目式安 全网 等组 成，上 横 杆距地 面高 度不得低于 1200mm，立柱间距 不得超 过 2000mm。防护栏表面 刷红 白相 间油 漆，张挂安 全警 示标 牌；防护栏 底部 设挡 脚板，高 度不低 于 180mm，刷 红白 相间警 示条 纹。4.1.4 防护 设施 的立 柱、竖杆和 横杆 的设 置、固定 及连接，均 应承 受任 何方 向 1kN 的外 力作 用。4.1.5 定型 防护 设施 选用 的型材 材质 应符 合现 行国 家标准 碳素 结构 钢 GB/T 700 中 Q235 级钢的规定。4.1.6 定型 防护 设施 连接 焊缝应 符合 钢 结构 焊接 规范GB50661 中相 关的 规定。4.1.7 定型 防护 设施 连接 和固定 用的 普通 螺栓 应符 合现行 国家 标准 六 角头 螺栓GB/T5782 的规定，其机械 性能还 应符 合现行 国家标 准紧 固件 机械性 能螺栓、螺钉 和螺 柱GB/T3098.1 和紧固 件机 械性 能紧 定螺 钉GB/T3098.3 的规 定。4.2 防护设施 4.2.1 定型 防护 栏主 要包 括网片 式、格栅 式、组装 式（承 插式）防 护栏 三种 形式。4.2.2 网片 式防 护栏 设置 应符合 下列 规定：（见图 4.2.2）1 立柱 选用 截面 长、宽不 小于 40mm，厚度不 小 于 2.5mm 的方形钢 管，在上 下 两端 约 250mm处焊接 不小 于 50 50 5mm 钢板连 接外 框，连接 板采 用不小 于 M6 普 通螺 栓固 定连接；2 外框 选用 截面 长、宽不 小于 30mm 的方形钢管；3 焊接 钢丝 网钢 丝直 径不 小于 2.5mm，网孔边长 不 大于 20mm；4 立柱 的固 定应 符合 本标 准第 4.3 节 的要 求。图 4.2.2 网 片式 防护 栏示 意图 1 立柱；2 外 框；3 焊 接钢 丝网；4 螺 栓连接；5 底座；6 挡脚 板 4.2.3 格栅 式 防 护栏 设置 应符合 下列 规定：(见图 4.2.3)5 1 立柱 选用 截面 长、宽不 小于 40mm，厚度不 小 于 2.5mm 的方形钢 管，在上 下 两端 约 250mm处焊接 不小 于 50 50 5mm 钢板连 接外 框，连接 板采 用不小 于 M6 普 通螺 栓固 定连接；2 外框、竖杆 选 用截 面长、宽不 小 于 30mm 的方形 钢管；3 竖杆 间距 应不 大于 200mm；4 立柱 的固 定应 符合 本标 准第 4.3 节 的要 求。图 4.2.3 格 栅式 防护 栏示 意图 1 立柱；2 外框；3 竖 杆；4 螺 栓连 接；5 底 座；6 挡脚 板 4.2.4 组装 式防 护栏 设置 应符合 下 列 规定：(见图 4.2.4)1 直角 弯头、三 通、四通 套管均 为等 边尺 寸，采用 的钢管，承 插 连接采用 M8紧定螺 钉 固 定；2 立杆、水 平杆 采用 的钢管；3 立杆 的固 定应 符合 本标 准第 4.3 节 的要 求。图 4.2.4 组 装式 防护 栏示 意图 1-90 弯头；2-三 通；3-四通；4-直通；5-立杆；6-水平杆；7-底座；8-挡脚板 9-密目式 安全 网 4.2.5 钢管 式防 护栏 设置 应符合 下列 规定：(见图 4.2.5)1 立 杆、横 杆 采 用 3.6mm 的 钢 管，防 护 栏 应 搭 设 二 道 护 身 栏，第 一 道 栏 杆 离 地1200mm，第二道栏 杆离 地 600mm，立杆高 度 1300mm，立杆间距 不得 大于 2000mm；2 立杆 的固 定应 符合 本标 准第 4.3 节 的要 求。6 图 4.2.5 钢管 式 防护 栏示 意图 1-钢管；2 密 目式 安全网；3 底座；4 挡脚 板 4.3 防护栏杆固定 4.3.1 防护 栏杆 的固 定应 符合下 列规 定：1 在混 凝土 结构 上，可采 用 120 120 6mm 钢板底 座用四个 M8 115 膨胀 螺 栓与地 面固 定。（见图 4.3.1-1）图 4.3.1-1 膨胀螺 栓固 定示 意图 1 钢管；2 膨 胀螺 栓；3 混凝 土结 构；4 钢 板底 座 2 在混凝土 结构中预 埋埋 件，采用预 埋件与 钢管焊 接固定。采 用钢套 筒承插 固定时，钢 套筒高度不 小 于 150mm，用不 小于 M8 紧 定螺 钉固 定。（见图 4.3.1-2、4.3.1-3）7 图 4.3.1-2 焊接固 定示 意图 1 钢管；2 预 埋件；3 混 凝土 结构 图 4.3.1-3 套筒承 插固 定示 意图 1 钢管；2 钢套筒；3 紧 定螺 钉；4 预埋 件；5 混凝 土结构 3 当基 底为 土质 时，可 采 用插入 式和 预埋 混凝 土砌 块进行 固定。（见图 4.3.1-4、4.3.1-5）图 4.3.1-4 钢管插 入地 面固 定示意 图 8 图 4.3.1-5 预埋混 凝土 砌块 固定示 意图 9 5 洞 口安全防护 5.1 一般规定 5.1.1 施工 现场 的洞 口应 设置防 坠落 的防 护设 施。5.1.2 防护 盖板 应能 承受 不小 于 1kN 的集 中荷载 和 不小 于 2kN/的均 布荷 载。5.1.3 水平 洞口 的防 护应 符合下 列规 定：1 短边 长度 大于 25mm，且 不大 于 500mm 的洞口采 用盖板 防护；2 短边 长度 大 于 500mm，且 不大 于 1500mm 的洞口 采用预 留钢 筋网 片加 盖板 防护，也可 采用扣件 扣接 钢管 形成 网格 加盖板 进行 防护；3 短边 长度 大于 1500mm 的洞口 应按 本规 程 第 4 章 设置临 边防 护，洞口 内支 挂水平 安 全 网。5.1.4 竖向 洞口 的防 护应 符合下 列规 定：1 短边 长度 不大 于 500mm 的，采 取封 堵措 施，防护 牢固；2 短边 长度 大于 500mm 的，采用 防护 栏杆 加以 防护。5.1.5 盖板 应完 好无 破损，表面 刷红、白 条纹 安全 色。5.1.6 施工 现场 通道 附近 有危险 的洞 口与 坑槽 等处，除设 置防 护设 施与 安全 标志外，夜 间还 应设警示灯。5.2 防护设施 5.2.1 盖板 防护 设置 应符 合下列 规定：1 盖板 采用 15mm 厚木胶合板 及 50mm 100mm 木方制作，盖板 每边 大于 洞 口 100mm；2 盖板 固定 可采 用盖 板上 打孔后 穿 8 号铁 丝，背面 用 刚性 材料 固定（见 图 5.2.1-1），用砂浆封边，防 止挪 移；也 可采 用锯出 等长 木方 卡固 在洞 口内，将 硬质 盖板 用铁 钉 钉在木 方上，钉距 不大于 50mm（见图 5.2.1-2）。图 5.2.1-1 洞口盖 板防 护做 法剖面 示意 图 1 木胶 合板；2 铁丝；3 刚性 材料 10 图 5.2.1-2 洞口盖 板防 护做 法剖面 示意 图 2 1 木胶 合板；2 钉 子；3 木方 5.2.2 预留 钢筋 网片 加盖 板防护 设置 应符 合下 列规 定：（见图 5.2.2）1 预留 钢筋 网片 的网 格间 距不得 大 于 200mm；2 钢筋 防护 网上 满铺 木胶 合板或 脚手 板，每边 大于 洞口 100mm；3 盖板 应用 8 号 铁丝 与钢 筋网片 绑扎，防 止移 动。图 5.2.2 有 钢筋 洞口 防护 剖面示 意图 1 木胶 合板 或脚 手板；2 铁丝；3 钢 筋网 片 5.2.3 不预 留钢 筋网 片时，应设 置以 扣件 扣接 钢管 而成 的 400mm 400mm 的 网格，并在 其上 满铺木胶 合板，见 图 5.2.3。11 无钢筋 洞口 防护 平面 示意 图 无钢筋 洞口 防 护 1-1 剖面 示意图 图 5.2.3 洞 口防 护示 意图 1 木胶 合板；2 48.3 3.6mm 钢管 5.2.4 短边 长度 超过 1500mm 的水平洞口，应 按本 标准 第 4 章 的规 定在 洞口 四周设 置防 护栏 杆，洞口内 采用 安全 平网 封闭。5.2.5 短边 长度 大于 500mm 的竖向洞 口防 护设置 应 符合下 列规 定：1 洞口 底部 墙体 高度 不大 于 200mm 时，应按 本标 准 第 4 章 的规 定设 置防 护，并设挡 脚板；2 洞口 底部 墙体 高度 大 于 200mm 且 不大于 600mm 时，在距离 地面 或楼 面 600mm 和 1200mm处各设 置一 道 防 护栏 杆；3 洞口 底部 的墙 体高 度大 于 600mm 且 不大于 800mm 时，在距 离地 面或 楼 面 1200mm 处设置一道 防护 栏杆；4 防护 栏杆 两端 应与 结构 固定牢 固。5.2.6 竖向 洞口 防护 栏杆 固定方 式宜 符合 下列 规定：1 防护 栏杆 可按 照本 标准 第 4 章 临边 防护 栏杆 固定 方式进 行固 定；2 洞口 位于 墙角 时，防 护杆 件一端 焊接 钢板，采用 膨胀 螺栓与 结构 墙体 固定，另一 端采用 12 形固定 件和 膨胀 螺栓 与结 构墙体 固定；3 洞口 位于 墙面 时，护身 栏两端 均采 用 形固 定件 和膨胀 螺栓 与结 构墙 体固 定。5.3 特殊位置防护 5.3.1 结构 墙角 处水 平洞 口防护 可以 采用 盖板 或临 边防护 两种 形式，防 护设置 应符 合下 列规 定：1 短边 长度 不大 于300mm 的，应 采用 盖板 防护，盖 板 应固 定牢 固；2 短边 长度 大于300mm 且 不大于1500mm 的，应 采用 预留钢 筋网 片加 盖板 方式 进行防 护，见图5.3.1；3 采用 临边 防护 形式 的，应按本 标准 第 4 章临 边防 护标准 搭设，洞 口内 采用 安全平 网封 闭。贴墙洞 口防 护做 法平 面图 13 1-1 剖面图 图 5.3.1 洞 口贴 墙时 的防 护做法 示意 图 1 钢筋 网片；2 木 防护板 5.3.2 斜屋 面洞 口应 采用 盖板防 护，盖板 应固 定牢 固。5.3.3 结 构外采 光井 应 按 本标准第4 章的 规定在 洞口 四周设置 防护栏 杆，洞 口 内采用安 全平网 封闭，或 者采 用脚 手板 封闭 严密，见图5.3.3。图 5.3.3 采 光井 安全 防护 平面示 意图 1 防护 栏杆；2 脚 手板 5.3.4 电梯 井口 防护 设置 应符合 下列 规定：14 1 防护 门栏 杆边 框采 用 40mm 40mm 2.5mm 方型钢 管，竖 杆采 用 20mm 20mm 2mm 方型钢管，防护 门和 挡脚 板刷 红、白 相间 条纹 安全 色，防护门 外侧 悬挂 安全 警示 牌；2 高 度 不 得 低 于 1500mm，底 部 安 装 高 度 不 小 于 180mm 挡 脚 板，竖 向 栏 杆 间 距 不 大 于150mm；3 防护 门四 角采 用 形固 定件 及 M10 膨胀 螺栓 与结 构墙体 固定，见 图 5.3.4；4 电梯 井口 宽度 大于 2000mm 时，应按本 标准 第 4 章要求，设 置格 栅式 防护。图 5.3.4 落 地洞 口防 护示 意图 1 混凝 土墙 体；2 混凝土 楼板；3 0.5mm 厚铁皮；4 挡 脚板（0.5 厚铁 皮或 木板）；5.3.5 电梯 井内 水平 防护 设置应 符合 下列 规定：1 电 梯 井 首 层 应 设置 双 层水 平 安 全 网，首层 以 上 和有 地 下 室 的 电 梯井 内，每三 层 且 不 大于10m 设一道 水平 安全网，见图 5.3.5-1；15 图 5.3.5-1 电梯井 内防 护示 意图 1 连接 件；2 安全 网 2 安全 网 的 连接 形式 需进 行设计 计算，无论 何种 连 接方式 固定 水平 安全 网，防护强 度 应 符合要求。3 在电 梯井 内搭 设钢 管脚 手架，水 平安 全网 四边 与 架体横 杆绑 扎牢 固，钢 管 中心与 井壁 距离不应大 于 150mm，见图 5.3.5-2。16 图 5.3.5-2 电梯井 内防 护示 意图 1 48.3 3.6mm 钢管；2 安全 网 17 5.3.6 井口四 周应 按本 标 准第4 章的 规定设 置临 边 防 护设施，设 置高度 不 低于180mm 的挡脚板，停止施 工作 业时 应 加 设盖 板，见图5.3.6。1-1 剖面图 图 5.3.6 井 口防 护示 意图 1 横杆；2 立 杆；3 井 口；4 井 壁；5 盖板 18 6 钢 结构安全防护 6.1 一般规定 6.1.1 钢结 构安 全防 护包 括钢结 构临 边、洞口、固 定式操 作平 台等 防护。6.1.2 应在 钢结 构作 业面 临边和 供施 工人 员行 走的 钢结构 梁上 设置 安全 绳，与 双钩式 安全 带配 合使用。6.1.3 钢梁 腹板 高度 小于 等于 800mm 时，应在下 翼 缘设下 挂式 水平 安全 网。钢梁腹 板高 度大于800mm 时，应在梁 上翼 缘 挂设水 平安 全网。6.1.4 当安 装钢 柱或 钢结 构时，现场 应设 牢固 可靠 的钢爬 梯，钢爬 梯只 用于 人员上 下，不应 用作施工操 作。6.1.5 钢柱 安装、焊 接作 业宜搭 设固 定式 操作 平台，平台 应根 据实 际荷 载和 控制工 况进 行设 计计算，并 经过 验收 合格 后方 可投入 使用。6.1.6 严禁 在未 固定、无 防护的 构件 上作 业或 通行。6.2 防护设施 6.2.1 型 钢 梁 的 临 边 和 供 人 员 行 走 的 钢 梁 上 采 用 立 杆 式 安 全 绳 防 护，符 合 下 列 规 定：（见 图6.2.1-1、6.2.1-2）1 立杆 与钢 梁之 间的 固定 可采用 焊接、立 杆底 部夹 具连接 等方 式，应承 受任 何方 向 1kN 外力作用；2 安全 绳宜 采用 镀锌 钢丝 绳，其 技术 性能 应符 合 一般用 途钢 丝绳 GB/T 20118 的 要求，钢丝绳 不允 许断 开后 搭接 或套接 重新 使用；3 立杆 间距、立 杆与 钢梁 连接、镀锌 钢丝 绳直 径等 应进行 专项 设计 计算；4 立杆 由规 格 48.3 3.6mm 的钢管、底 部加 劲板 和 穿绳环 组成，立 杆高度 不 小于 1.2m，钢丝绳距 离梁 上表 面 为 1m；5 钢梁 立杆 式安 全绳 应在 钢梁吊 装前 安装 就位。L（专项设计计算确定）12005 图 6.2.1-1 立杆式 安全 绳设 置（单 位：mm）1 绳卡；2 立 杆；3 穿 绳环；4 花篮 螺 栓；5 劲板 加固 措施 19 12312004 图 6.2.1-2 夹具式 立杆 示意 图（单 位：mm）1 立 杆；2 加 劲板；3 U 型 钢板；4 紧 固螺 栓 6.2.2 立杆 式安 全绳 的安 装固定 应符 合下 列规 定：1 选用 与钢 丝绳 直径 配套 绳卡，钢 丝绳 两端 绳卡 数 量不得 少 于 3 个，绳卡 间 距为钢 丝绳 直径的 67 倍；2 安全 绳两 端宜 安装 经设 计计算，符 合安 全性 能型 号的花 篮螺 栓，调节 钢丝 绳的松 弛度；3 立杆 底部 四周 应采 取焊 接加劲 板措 施加 固；4 穿绳 环使 用直 径不 小 于 6mm，材质不 低 于 Q235 的 圆钢弯 制，与 立杆 钢管 以 角焊缝 的方 式连接；5 钢丝 绳穿 绕穿 绳环 与钢 管绑扎，用 绳卡 固定。6.2.3 下挂 式水 平安 全网 的设置 应符 合下 列规 定：（见图 6.2.3）1 在施 楼层 必须 满铺 水平 网，两 层安 全网 之间 的距 离不应 大 于 10m，在水 平 结构板（包 括压型钢板）未 封闭 前不 得拆 除，；2 挂钩 采用 不小 于 12mm 圆钢冷弯制 成，材质为 Q235，与钢 梁下 翼缘板 焊 接横杆 长度 L不应小 于 20mm，挂钩间 距不应 大 于 750mm，安全 网系绳 与挂 钩系 挂牢 固；3 挂钩 应在 钢梁 吊装 前与 钢梁下 翼缘 板采 用角 焊缝 焊接固 定，焊缝 焊高 不应 小 于 5mm；4 楼层 钢梁 吊装 就位 后，应按区 域及 时挂 设好 水平 安全网；5 安全 网固 定后 弧垂 应控 制在 20mm 50mm 之间。图 6.2.3 下 挂式 水平 安全 网（单 位：mm）20 1 挂 钩；2 安 全网 6.2.4 上挂 式水 平安 全网 的设置 应符 合下 列规 定：（见图 6.2.4）；1 上挂 式安 全网 适用 于无 压型钢 板施 工的 工程 项目；2 挂钩 由 10mm 圆钢制作而成，挂 钩长 度根 据现 场实际 设定；3 钢筋 挂钩 应与 安全 网边 绳及钢 梁上 翼缘 同时 连接，挂钩 间距 不应 大 于 750mm；4 待本 层作 业面 所有 钢结 构施工 工序 均已 完成 后，方可拆 除安 全网，并向 后 续单位 移交 作业面。挂钩正 视图 挂钩左 视图 挂钩 俯视 图 挂钩制 作详 图 上挂式 安全 网立 面图 上 挂式安 全网 俯视 图 图 6.2.4 上 挂式 水平 安全 网（单 位：mm）1 安 全网；2 挂钩 6.2.5 钢结 构固 定式 操作 平台的 设置 见 图 6.2.5，并 应符 合 下列 规定：1 操作 平台 应按 本规 程 第 4 章设 置临 边防 护；2 操作 平台临 边防 护上 横 杆高度，无电 焊防 风要 求 时，其 高度不 小 于 1.2m，有电焊 防风 要求时，其高 度不 小于 1.8m；3 有焊 接防 风要 求时，应 用防火 防风 布对 平台 顶部 及四周 进行 封闭，并在 底 部铺设 一层 防火岩棉。21 12800 b 800800 a 80031 1 600 600 6002000345800 b 8006()b（a）平面图（b）1-1 剖面 图 6.2.5 钢 结构 固定 式操 作平台（单 位：mm）1 扣 接钢 管；2 钢 柱；3 防风 防火 布；4 防火 岩 棉；5 平 台封 底；6 结 构钢 梁；a 截面 宽；b 截面 长 22 7 操 作平台 安全防护 7.1 一般规定 7.1.1 现场 平台 搭设 应符 合 建 筑施 工高 处作 业安 全技术 规范 JGJ 80 的 规 定。定 型移 动操 作平台应满 足产 品说 明书 的要 求。7.1.2 操作 平台 应按 本规 程第 4 章设 置防 护栏 杆。7.1.3 操作 平台 底部应 使 用钢、木 等硬质 材料满 铺，作业面 应平整。脚手 板 端头应采 用两道 8#镀锌 铁丝 固定 在支 撑 杆件上。7.1.4 平台 明显 位置 应设 置限载 牌，且应 注明 各种 物料放 置数 量和 码放 要求。7.2 移动式操作 台安全防 护 7.2.1 平台 防护 栏杆 可采 用 钢管，应 采用扣 接或 承插 方式 与平 台连接 牢固。台面应 满 铺 5mm 厚 钢质或 50mm 厚木质的 脚手 板，并固 定牢 固。（见 图 7.2.1-1、7.2.1-2）图 7.2.1-1 移动 式作 业平 台 正面示 意图 图 7.2.1-2 移动 式作 业平 台 侧面示 意图 1 防护 栏杆；2 密 目式安 全网；3 平台 出 入口封 闭措 施；4 挡脚 板；5 50mm 厚脚手板；6 制 动装 置 7.2.2 平台 作业 面四 周防 护应设置 1.2m 高防护 栏杆，并 采用 密目 式安 全网 封 闭，同时 底部设置高度 不低于 180mm 挡脚板。7.2.3 作业 人员 进入 平台 作业面 后，平台 出入 口应 采用硬 质材 料进 行刚 性封 闭。23 7.3 落地式物料及悬挑式 型钢操作平台 7.3.1 平台 作业 面临 边应 设置不 低 于 1.5m 高的 防护 栏杆，栏杆 内侧 使用 15mm 厚木板或 1.5mm厚钢板 等硬 质材 料封 闭严 密。（见图 7.3.1）图 7.3.1 落 地式 物料 平台 示意图 1 防护 栏杆；2 栏 杆内侧 用硬 质材 料封 闭；3 钢、木 等硬 质材 料满 铺 7.3.2 平台 上码 放的 料具 严禁超 过设 计限 重，严禁 超过平 台的 防护 栏高 度，不得将 物料 放置 在防护栏杆 上或 挤靠 防护 栏杆。7.3.3 悬挑 式型 钢操 作平 台防护 栏立 杆宜 采用 钢管 与平台 主梁 焊接 方式 固定，焊缝质 量应 满足 二级焊缝 要求；或 在主 梁上 焊接 DN25 钢管，采 取防 护栏立 杆与 定位 钢管 承插 的方式 予以 固定，定位钢管 设置 高度 不得 低 于 150mm，与主梁的 焊缝 质 量 应满 足二 级焊 缝要 求。（见 图 7.3.3）24 图 7.3.3 悬 挑式 型钢 操 作 平台示 意图 1 防护 栏杆；2 栏 杆内侧 用硬 质材 料封 闭；3 钢、木 等硬 质材 料满 铺 7.4 垂直运输通道平台 7.4.1 通道 平台 两侧 应设 置防护 栏杆，栏杆 高度 不 低于 1.2m，水平 杆间 距不 大于 600mm，挡脚板高度 不小 于 180mm，防护栏周 边采 用密 目式 安全 网进行 封闭。（见 图 7.4.1）25 图 7.4.1 垂 直运 输通 道示 意图 1 防护 栏杆；2 密 目式安 全网；3 挡脚 板；4 50mm 厚脚手板；5 防外 开 防 护门 7.4.2 通道 平台 的各 楼层 出入口 应设 置 常 闭式 防外 开 防护 门，单扇 防护 门高 度不低 于 1.8m，宽度不大 于 1.2m。（见 图 7.4.2）图 7.4.2 垂 直运 输通 道防 护门示 意图（单 位：mm）1 楼层 标牌；2 40 40 钢 板网；3 6mm 钢管；4 企 业标 识；5 30 20 方 型钢 管；6 30 30 方 型钢 管；7 警示 牌；8 钢板 26 8 交 叉作业安全防护 8.1 一般规定 8.1.1 处于 建筑 物坠 落半 径范围 内或 起重 机起 重臂 回转半 径范 围内 的临 街通 道、建 筑物 出入 口通道、施 工升 降机 和物 料提 升机首 层出 入口 通道、物 料 加工 区、配电 箱等 处 应 设置防 护棚。8.1.2 通道 防护 棚净 空高 度不应 小 于 3m；有机 动车 辆通行 时，净宽 和净 空高 度不应 小 于 4m。8.1.3 通道 防护 棚宽 度应 大于建 筑物 出入 口两 侧各 1m；施工升 降机、物 料提 升机首 层出 入口 防护棚宽 度应 大于 梯笼（架 体）两 侧各 1m，建筑 高 度 24m 以下的 防护 棚长 度 不应小 于 3m。建 筑高度 24m 以上的 防护 棚长 度不应 小 于 6m。8.1.4 搭设 在建 筑物 坠落 半径范 围内 或起 重机 起重 臂回转 范围 内的 物料 加工 区、通道 防护 棚应 设置双层 硬质 防护。8.1.5 搭 设在 建 筑 物 坠落半 径 范 围 内 或 起重 机 起 重臂 回 转 范 围 内 的配 电 箱 防护 棚 应 采 取 防 雨防砸措施。8.1.6 防护 棚应 采用 钢管 扣件或 其他 型钢 材料 搭设。通道防 护棚 两侧 应采 用密 目式安 全网 或钢 板网封闭。8.2 防护棚的设置 8.2.1 扣件 式钢 管防 护棚 的搭设 应符 合下 列规 定：（见图 8.2.1-1、8.2.1-2）1 防护 棚高 度应 符合 本标 准第 8.1.2 条的 规定；2 防护棚 通道基 础应做 硬 化处理，使用期 间不得 发 生基础沉 陷。应 沿通道 通 行方向设 置扫地杆和 剪刀 撑；3 防护 棚立 杆纵 距不 应大 于 1.8m，底 部应 垫通 长垫 板；防护棚 铺板 应符 合 建筑施 工高 处作业安 全技 术规 范JGJ 80 的要 求；4 宽度 超 过 3.5 m 或高 度 超过 4 m 的 防护 棚，应 采 取确保 防护 棚架 体稳 定性 的措施；5 防护 棚构 造应 符合 建 筑施工 扣件 式钢 管脚 手架 安全技 术规 范JGJ 130 的 要求；图 8.2.1-1 多层建 筑扣 件式 钢管防 护棚 示意 图 1 脚手 架；2 竹胶 板；3 钢管；4 钢 管斜撑；5 立杆；27 6 密目 网；7 垫板；8 木板；9 安全 标志 图 8.2.1-2 高层建 筑钢 管扣 件式安 全防 护棚 示意 图 1 脚手 架；2 竹胶 板；3 剪刀 撑；4 立杆；5 密 目网；6 50mm 厚垫板；7 双层 50mm 厚木板；8 安全 标志 8.2.2 型钢 防护 棚搭 设应 符合下 列规定：1 型钢 防护 棚应 根据 构造 型式进 行设 计计 算，选用 相应规 格的 构配 件。2 立柱 间距 不宜 大 于 3m，立柱基 础应 独立 设置；立 柱与桁 架焊 接耳 板，根 据 构造选 取相 应型号的 螺栓 连接 固定；3 檩条 应根 据设 计选 用相 应规格 的方 钢；4 立柱 基础 采 用 C30 混 凝 土浇筑。8.2.3 配电 箱防 护棚 搭设 应符合 下列 规定：（见图 8.2.3）1 配电 箱防 护围 栏主 框架 采用 30 30 3mm 方钢焊 制，立 柱采 用 20 20 2mm 方钢，间距150mm。围栏固定 在混 凝 土承台 上，承台 高 度 200mm；2 需采 取防 砸措 施的 防护 棚顶部 采用 双层 防护，底 层为彩 钢板，上 层为 50mm 厚脚手板，并设排 水坡。图 8.2.3 配电 箱防 护棚 示 意图（单位：mm）28 1 螺栓；2 合 页；3 主框 架连 接件 8.2.4 设置 水平 安全 网防 护应符 合下 列要 求：1 高度 24m 及 以下 建筑 首 层四周 应搭设 3m 宽的 水 平安全 网，网底 距接 触面 不少 于 3m；2 高度 24m 以上建 筑首 层 四周应 搭 设 6m 宽的双 层 水平安 全网,网 底距 接触 面不少 于 5m；3 作业 层应 设置 一 道 3m 宽的随 层水 平安 全网。8.2.5 外立 面施 工过 程中 存在垂 直方 向上 的交 叉作 业时，应 设置 3m 宽的 硬质 水平安 全防 护隔 离层。29 本标准用词说明 1 为 便于 在执 行本 标 准条文 时区 别对 待，对要 求严格 程度 不同 的用 词说 明如下：1)表示 很严 格，非这样 做不 可的：正面 词采 用 必须，反面 词采 用 严禁；2)表示 严格，在 正常情 况下 均应 这样 做的：正面 词采 用 应，反 面词 采用 不应 或 不得；3)表示 允许 稍有 选择，在条 件许 可时 首先 应这样 做的：正面 词采 用 宜，反 面词 采用 不宜；4)表示 有选 择，在一定 条件 下可 以这 样做 的，采 用 可。2 条 文中 指明 应按 其 他有关 标准 执行 的写 法为：应 符合 的规 定 或 应按 执行。30 引用标准名录 1 圆 股钢 丝绳 GB 1102 2 建 筑施 工高 处作 业安 全技术 规范 JGJ 80 3 建 筑施 工扣 件式 钢管 脚手架 安全 技术 规范 JGJ 130 31 北京市地方标准 建 设工程 施工 现场安 全防 护、场 容卫 生及消 防保 卫标准 第 2 部分：防 护设施 Technical specification of security protection facilitiec in construction site Second parts:protective equipment 编 号：DB
