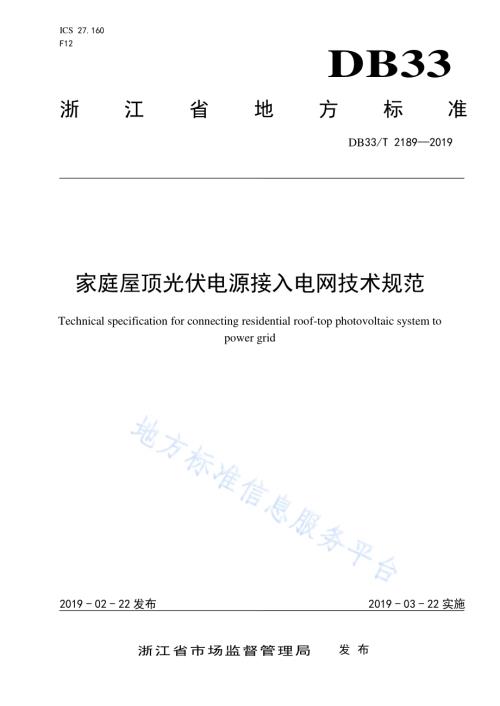

ICS 27.160 F12 DB33 浙江省 地 方 标 准 DB33/T 2189 2019 家庭屋顶 光伏电源 接入电网 技术规范 Technical specification for connecting residential roof-top photovoltaic system to power grid 2019-02-22 发布 2019-03-22 实施 浙 江 省 市 场 监 督 管 理 局 发布 DB33/T 2189 2019 I 目 次 前 言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 总体 要求.2 5 设备 要求.2 6 并网 要求.3 6.1 基本 要求.3 6.2 电 压等 级确 定.3 6.3 并 网点 选择.3 6.4 接 入方 式选 择.3 7 技术 要求.4 7.1 基 本要 求.4 7.2 电 能质 量.4 7.3 安 全与 保护.5 7.4 功 率因 数.6 7.5 电 能计 量.6 7.6 通 讯与 信息.7 附录A（资料 性附 录）家庭屋 顶光 伏并 网方 案说 明.8 附录B（资料 性附 录）电网侧 总开 关反 孤岛 保护 装置接 线图.10 附录C（资料 性附 录）家庭屋 顶光 伏电 源安 全和 提示标 识.11 附录D（资料 性附 录）家庭屋 顶光 伏电 源专 用并 网计量 箱.18 DB33/T 2189 2019 II 前 言 本标准 依据GB/T 1.1 给出 的规则 起草。本标准 由浙 江省 能源 局提 出。本标准 由浙 江省 能源 标准 化技术 委员 会归 口。本标准 起草 单位：国 网浙 江省电 力有 限公 司、浙江 省节能 协会、中 国质 量认 证中心 杭州 分中 心、国网湖州 供电 公司、国 网嘉 兴供电 公司。本标准 主要 起草 人：郑斌、侯素 颖、曹瑞 峰、王伟、高迪 娜、汪旭 芳、郭晨 露、石 勇、陈瑜、潘 红武、郑 伟、张云 雷、沈欢 庆、陈 晨、潘双 双、董寒 宇、陈 捷、祝健 君、易孔 明、虞 义明、夏 洪伟、李 林。DB33/T 2189 2019 1 家 庭屋顶 光伏电源 接入电 网技术规 范 1 范围 本标准 规定 了家 庭屋 顶光 伏电源 接入 公共 电网 的术 语和定 义、总 体要 求、设 备 要求、并 网要 求和 技术要求。本标准 适用于 采用 三相380V，单相220V 电压等 级接 入 公共电 网，且 并网 点总发 电容量 不超过30kWp（千峰 瓦）的家 庭屋 顶光 伏发电 系统。本 标准 不适 用于离 网光 伏发 电系 统。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 2894 安全 标志 及其 使用导 则 GB/T 3805 特 低电 压（ELV）限 值 GB/T 4208 外 壳防 护等 级（IP 代 码）GB 7251.3 低 压成 套开 关设备 和控 制设 备 第 3 部分：由一 般人 员操 作的 配电板（DBO）GB/T 12325 电能 质量 供电电 压偏 差 GB/T 12326 电能 质量 电压波 动和 闪变 GB/T 14549 电能 质量 公用电 网谐 波 GB/T 15543 电能 质量 三相电 压不 平衡 GB/T 18379 建筑 物电 气 装置的 电压 区段 GB/T 19862 电能 质量 监 测设备 通用 要求 GB/T 19939 光伏 系统 并 网技术 要求 GB/T 29319 光伏 发电 系 统接入 配电 网技 术规 定 GB/T 33342 户用 分布 式 光伏发 电并 网接 口技 术规 范 GB 50054 低 压配 电设 计 规范（附条 文说 明）GB 50057 建 筑物 防雷 设 计规范（附 条文 说明）GB 50065 交 流电 气装 置 的接地 设计 规范（附 条文 说明）GB 50794 光 伏发 电站 施 工规 范（附 条文 说明）DL/T 448 电 能计 量装 置 技术管 理规 程 DL/T 599 中 低压 配电 网 改造技 术导 则 DL/T 825 电 能计 量装 置 安装接 线规 则 NB/T 32004 光伏 并网 逆 变器技 术规 范 3 术语和 定义 3.1 全额上 网 all electricity into the grid 发电系 统所 发电 力全 部送 入公共 电网。DB33/T 2189 2019 2 3.2 自发自 用，余电 上网 spontaneous self-use,surplus electricity to the grid 发电系 统所 发电 力主 要由 用户内 部自 己使 用，多余 电量送 入 公 共电 网。3.3 并网点 grid-connected point 光伏电 源的 输出 汇总 点。3.4 接入点 access point 光伏电 源接 入电 网的 连接 处，该 电网 既可 能是 公共 电网，也可 能是 用户 内部 电网。3.5 公共连 接点 common connection point 用户系 统（发电 或用 电）接入公 用电 网的 连接 处。3.6 反孤岛 装置 anti islanding device 可向光 伏电 源并 网点 主动 注入电 压或 频率 扰动 信号 的专用 安全 保障 设备，用 于 消除逆 变器 设备 自 身防孤岛 检测 失效 带来 的安 全隐患。3.7 功率有 限质 保期 limited warranty period for power 光伏组 件输 出功 率的 有效 保证期 限。4 总体要 求 4.1 家庭屋 顶光 伏电 源接 入公 共电网 必须 遵循 国家 和行 业相关 技术 标准 的规 定。4.2 家庭屋 顶光 伏系 统应 采用 符合国 家现 行有 关标 准的 效率高、能 耗低、性 能先 进的电 气产 品。4.3 家庭屋 顶光 伏电 源并 网应 确保人 民群 众生 命和 财产 安全，以及 光伏 发电 系统 和公共 电网 的安 全稳定运行。5 设备要 求 5.1 光伏电 源采 用的 光伏 组件、逆变 器等 关键 设备 产品 应拥有 国家 认可 的第 三方 认证机 构所 提供 的认证证书，成 套计 量箱 及元 器件应 通过“3C”认证，具有产 品性 能检 测报 告，并具备 查验、追 溯产 品 质 量条件。DB33/T 2189 2019 3 5.2 光伏电 源并 网电 气设 备应 符合 GB 50054 等国 家相 关技术 标准，并 满足 日常 运行、维护 和检 修的要求。根据 GB/T 3805 和 GB/T 18379 相关 规定，光伏 电源 应具 备技 术措 施，在 施工、维 护和 检修 等情况下 能够 控制 人体 可能 接触的 直流 部分 电压 在120V 安 全限 值范 围内。5.3 光伏发 电系 统的 质保 期不 应低 于 3 年；光 伏组 件功 率有限 质保 期不 应低 于 25 年；光 伏组 件和 逆 变器质保 期不 应低 于 10 年；线缆、配电 箱的 质保 期不 应低 于 3 年。5.4 光伏电 源本 体和 并网 设备 的安装、施 工应 满 足 GB 50794 的要 求，不应 影响 电力设 施运 行和 用户用电的 安全。6 并网要 求 6.1 基本要求 6.1.1 光伏电 源可 选择 全额 上网 或自发 自用 余电 上网 的消 纳方式，根 据接 入容 量、接入电 压等 级、接入方式 等确 定并 网模 式。6.1.2 并网点 的确 定应 满足 光伏 电源并 入电 网后 能有 效输 送电力 并且 能确 保电 网的 安全稳 定运 行。6.1.3 光伏电 源接 入系 统方 案应 明确用 户隔 离闸 刀、并网 开关、并网 点等 位置，并 对接入 光伏 电源 的配电线 路载 流量、配 变容 量进行 校核。6.2 电压等 级确 定 6.2.1 光伏电 源三 相输 出应 接 入380V 电压 等级 电网，且 在 同一位 置三 相同 时接 入公 共电网；光 伏电 源单相输 出应 接 入220V 电 压 等级电 网。原 配电 系统 为 三 相 380V 系统 时，光 伏系 统应设 计为 三相 系统。光伏电源 接入 电压 等级 如 表1。表1 光伏接 入电 压等 级 单个并网点容量 并网电压等级 8kWp 及以下 220V 8 30kWp 380V 6.2.2 当采 用220V 单 相接 入时，应测算 容量 对三 相不 平衡 度的影 响，最大 接入 容量 不应超 过 8kWp。6.2.3 并网点 容量 为8 30kWp 时，宜采 用380V 接入。6.3 并网点 选择 6.3.1 光伏电 源宜 采用 并网 计量 箱（柜）作 为并 网点。6.3.2 光伏电 源多 路输 出的 应汇 流后单 点接 入并 网点。6.4 接入方 式选 择 6.4.1 光伏电 源接 入电 网方 式见 表 2，接线 图见 附录A。DB33/T 2189 2019 4 表2 光伏电 源接 入电 网方 式分 类 方案编号 接入电压 并网模式 接入点 送出回路 并网点参考容量 F-1 220/380V 全额上网(接入公共电网侧）公共电网低压分支箱/公用低压线路 1 30kWp，8kWp 及以下可单相 接入 F-2 220/380V 自发自用，余电上网（接入用户侧）用户计量箱（柜）表计负荷侧 1 30kWp，8kWp 及以下可单相 接入 6.4.2 全额上 网应 直接 接入 公共 电网低 压分 支箱 或公 用低 压线路，自 发自 用余 电上 网应接 入用 户计 量箱（柜）表 计负 荷侧。自 发自用 余电 上网 接入 用户 计量箱（柜）表 计负 荷侧 的位置 选择 应处 于 原 用 户 漏电保护 装置 的电 网侧。7 技术要 求 7.1 基本要 求 7.1.1 接有光 伏电 源的 配电 台区，不应 与其 他配 电台 区建 立低压 联络（配 电室、箱 式变低 压母 线间 联络除外）。7.1.2 光伏电 源接 入时 应校 核对 上级电 网安 全运 行的 影响。220V 光 伏电 源接 入低 压 电网时，应校 核同一配电 台区 每相 接入 的光 伏电源 总容 量，避免 出现 三相功 率不 平衡。7.1.3 配电变 压器 应具 备并 网光 伏电源 向配 电台 区外 输送 电力的 能力，配 电变 压器 额定容 量应 不小 于光伏电 源总 容量，配 电线 路载流 能力 应不 小于 所接 入光伏 电源 的上 网电 流。7.2 电能质 量 7.2.1 谐波 光伏电 源发 电接 入公 共电 网后，公共 连接 点的 谐波 电压应 满足GB/T 14549 的 规定，允许 值见 表3。表3 注入公 共连 接点 的谐 波电 流允许 值 标准电压 基准短路容量（MVA）谐波次数及谐波电流允许值（A）2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 0.38 10 78 62 39 62 26 44 19 21 16 28 13 24 11 12 9.7 18 8.6 16 7.8 8.9 7.1 14 6.5 12 7.2.2 电压偏 差 光伏电 源接 入公 共电 网后，公共 连接 点的 电压 偏差 应满足GB/T 12325 的规 定。380V 三相 公共 连接点电压 偏差 不超 过标 称电 压的7%；220V 单相 公共 连接点 电压 偏差 不超 过标 称电压 的的 的+7%、-10%。DB33/T 2189 2019 5 7.2.3 电压波 动 光伏电 源接 入公 共电 网后，公共 连接 点的 电压 波动 应满足GB/T 12326 的规 定。输出 为正 弦波，电压波形 失真 度不 超过5%。7.2.4 电压不 平衡 度 光伏电 源并 网后，所 接公 共连接 点的 三相 电压 不平 衡度应 不超 过GB/T 15543 规定的 限制，公 共连接点的 三相 电压 不平 衡度 不应超 过2%，短 时不 超过4%；其 中由 光伏 电源 引起 的 公共连 接点 三相 电压 不平衡度不 应超 过1.3%，短时 不超过2.6%。7.2.5 直流分 量 根据GB/T 29319 规 定，光 伏电源 向公 共连 接点 注入 的直流 电流 分量 不应 超过 其交流 额定 值的0.5%。7.3 安全与 保护 7.3.1 光伏电 源并 网点 的系 统短 路电流 与光 伏电 源额 定电 流之比 不宜 低 于 10。光 伏 电源在 并网 点应 安装易操 作、具有 明显 开断 指示、具备 开断 故障 电流 能力的 断路 器。7.3.2 光伏电 源接 入 公 共电 网时，在并 网点 和公 共连 接点 应设置 明显 断开 点。7.3.3 光伏电 源与 电网 应设 置短 路保护，当 电网 短路 时，逆变器 的过 电流 应不 大于 额定电 流 的 150%，并在0.1 秒 以内 将光 伏系 统与电 网断 开。7.3.4 光伏电 源在 并网 点应 安装 低压并 网专 用开 关，专用 开关应 具备 失压 跳闸 及检 有压合 闸功 能，失压跳闸 定值 宜整 定 为20%UN、延时 小 于10 秒，检有 压 定值宜 整定 为大 于85%UN，延时值 大于 等 于 20 秒。7.3.5 光伏电源 应 在并 网点 设置 自带保 护脱 离功 能的 防雷 保护装 置，并具 备当 防雷 装置接 地短 路故 障后能立 即脱 离电 网和 发电 系统的 功能；并 网设 备和 发电系 统金 属外 壳应 实行 保护接 地；防雷 及 接 地 应 满足GB 50057 和GB 50065 的要 求。防 雷接 地电 阻不 大于 10，电 气接 地保 护 电阻不 大 于 4。如共 用接地极，接 地电 阻不 大 于4。7.3.6 光伏电 源在 并网 点应 安装 漏电保 护器，漏 电保 护器 动作值 应设 置 在 30mA-50mA 之间。7.3.7 光伏电 源必 须具 备快 速检 测孤岛 且检 测到 孤岛 后立 即断开 与电 网连 接的 能力，其防 孤岛 保护 方案应与 继电 保护 配置 等相 配合。7.3.8 同一配 电台 区的 并网 光伏 容量超 过额 定容 量 的 25%后，配 变低 压侧 刀熔 总开 关 应根据 DL/T 599规定改 造为 低压 总开 关，并在配 变低 压母 线处 装设 反孤岛 装置（见 附 录B）；根据 GB/T 33342 规定，低压总 开关 应与 反孤 岛装 置间具 备操 作闭 锁功 能，如母线 间有 联络 时，联络 开关也 与反 孤岛 装 置 间 具 备操作闭 锁功 能。配电 台区 内家庭 屋顶 光伏 并网 容量 超过 15%时，宜 提前 安排 进行上 述改 造。7.3.9 接入公 共电 网的 光伏 电源 在并网 点处 电网 电压 异常 时，逆 变器 响应 时间 应满 足 GB/T 19939 和NB/T 32004 的 规定。具 体响应 时间 见 表 4。表4 逆变器 在电 网电 压异 常时 的响应 要求 电压 最大分闸时间 U 0.5 UN 0.1秒 0.5 UN U 0.85 UN 2.0秒 DB33/T 2189 2019 6 表4 逆变 器在 电网 电压 异常时 的响 应要 求（续）电压 最大分闸时间 0.85 UN U 1.1 UN 连续运行 1.1 UN U 1.35 UN 2.0秒 1.35 UN U 0.05 秒 注：最大分闸时间是指异常状态发生到逆变器停止向电网送电的时间。7.3.10 接入公 共电 网的 家庭 屋顶 光伏电 源并 网点 处频 率异 常时，逆变 器的 响应 要求 见表 5。表5 光伏电 源在 电网 频率 异常 时的相 应要 求 频率范围 运行要求 低于49.5Hz 在0.2秒内停止向电网送电，且 不允许停运状态下的光伏并网。49.5Hz-50.2Hz 连续运行 高于50.2Hz 在0.2秒内停止 向电网送电，且 不允许停运状态下的光伏并网。7.3.11 根据GB/T 19939 规 定，光伏电 源并 网的 公共 连接 点、并 网计 量箱 和用 户计 量箱等 位置 应 设置电源接 入安 全和 提示 标识。安全 标识 应采 用 提 示性 文字和 符号。标 识的 形状、颜色、尺 寸和 高 度 应 符 合GB 2894 的相 关要 求，见 附录 C。7.4 功率因 数 根据GB/T 33342 规 定，光 伏电源 安装 的并 网逆 变器 应满足 额定 有功 出力 下功 率因数 在超 前 0.95 滞后0.95 范围 内动 态可 调。并网 的光 伏电 源应 保证 并网处 功率 因数 在 0.95 以 上。7.5 电能计 量 7.5.1 与公共 电网 连接 的光 伏电 源，应 设立 上下 网电 量和 发电量 计量 点。计量 点装 设的电 能计 量装 置配置和 技术 要求 应符 合DL/T 448 的 相关 要求。7.5.2 全额上 网时，用 户用 电计 量点和 发电 计量 点合 并，计量点 设置 在电 网和 用户 的产权 分界 点，配置双方 向电 能表，分 别计 量用户 与电 网间 的上 下网 电量和 光伏 发电 量（上网 电量即 为发 电量）。7.5.3 自发自 用余 电上 网时，用 户用电 计量 点设 置在 电网 和用户 的产 权分 界点，配 置双方 向电 能表，分别计 量用 户与 电网 间上 下网电 量；发电 计量 点设 置在并 网点，配 置单 方向 电能表，计 量光 伏 发 电 量。7.5.4 光伏电 源应 采用 适用 于民 用住宅 建筑 等环 境安 装的 专用并 网计 量箱，产 品应 符合 GB 7251.3的要求。箱 体材 料宜 用SMC 玻璃 钢材 质（厚 度不 低 于2.5mm）。如采 用金 属箱 体，宜 使用 不锈 钢304 材质，外 壳接 地宜 采用25mm2多股铜 芯黄 绿双 色导 线，导线两 段采 用铜 接头。观 察窗采 用非 金属 钢化 玻 璃材料，箱体 应具 有较 强的 封闭性 并满 足智 能封 印加 封的要 求。单相 外型 尺寸 不小 于 53Omm 410mm 137mm，三 相外 型尺 寸不 小 于 700mm 540mm 180mm。7.5.5 根据DL/T 825 规定，专 用计量 箱内 部应 设备 布局 合理，导线 固定 牢固、布 线工艺 精细（见 附录D）。导 线采 用黄、绿、红 U、V、W 色 线，零线 采用黑 色或 蓝色（N），保 护接地 线采 用黄 绿双 色线（PE）。分 户线 与进 线颜 色应保 持一 致。DB33/T 2189 2019 7 7.5.6 专用并 网计 量箱 应安 装在 户外通 风处，附 近不 应有 发热源 或易 燃易 爆物 品，安装方 式可 采用 多种（悬 挂、固 定等）方式，表箱安 装中 心离 地高 度 为1.5-1.8 米。安装 位置 选择 应便于 装拆、维 护和 抄表。进 出线 必须 加装 绝 缘PVC 套 管保 护，套管 上端 应留有 滴水 弯。7.6 通讯与 信息 接入220/380V 电压 等级 的 家庭屋 顶光 伏电源 应 具备 实时上 传电 能量 信息 的能 力，包 括电 流、电压、功率和 发电 量信 息；宜 具 备温度 和元 器件 状态 监测 与通信 功能，并满 足GB/T 19862 的 要求。条件 具备时，光 伏电 源宜 预留 上传 及控制 并网 点开 关状 态能 力。DB33/T 2189 2019 8 A A 附 录 A（资料 性附 录）家庭屋 顶光 伏并 网方 案说 明 A.1 光伏并 网方 案 F-1 本方案 主要 适用 于全 额上 网（接入 公共 低压 分支 箱 或公用 低压 线路）的光 伏 电源，并 网点 为 并 网计量箱（柜），即为 用电 计量 箱（柜），发 电容 量小于 等于30kWp 且 大于8kWp，应 采用三 相接 入；发 电容 量8kWp 及 以下，可 采用 单相 接入。如图A.1 所示：图A.1 F-1 接 入方 案一 次接 线示 意图 A.2 光伏并 网方 案 F-2 本方案 主要 适用 于自 发自 用，余 电上 网（接入 用户 计量箱-负 荷侧）的 光伏 电 源，并 网点 为并 网计量箱（柜），发 电 容 量小 于等于30kWp 且 大于8kWp，应采用 三相 接入，发 电容 量8kWp 及以 下，可采 用单相接入。如 图A.2 所 示：DB33/T 2189 2019 9 图A.2 F-2 接 入方 案一 次接 线示 意图 A.3 主要设 备选 择 方案中 的设 备选 择主 要为 光伏电 源并 网接 入部 分，不包含 光伏 发电 本体 设备。光伏电 源并 网点 处需 加装 光伏并 网计 量箱。箱 内选 用光伏 并网 专用 断路 器等 设备，预留 计量 表 计、采集终 端安 装位 置。A.4 光伏送 出线 路导 线截 面 光伏电 源送 出线 路导 线截 面选择 应遵 循以 下原 则：光伏电 源送 出线 路导 线截 面一般 按持 续极 限输 送容 量和并 网电 压等 级选 取，外部送 出线 路宜 采用YJV或ZRC-YJV 线 缆。并网 计量箱 内导 线应 采用BV塑 料绝缘 铜芯 导线。380V选用6mm2(20A)、10mm2(40A)、16mm2(60A)、25mm2(80A)等 截面，220V选用6mm2(20A)、10mm2(40A)等截面 的塑 料绝 缘铜 芯导 线。A.5 开关设 备 并网断 路器 可选 用微 型、塑壳式 断路 器，根 据短 路 电流水 平选 择设 备开 断能 力。直接 接入 公共 公网的光伏 电源，在 公共 连接 点根据 低压 设备 现状 相应 配置开 关设 备。DB33/T 2189 2019 10 B B 附 录 B（资料 性附 录）电网侧 总开 关反 孤岛 保护 装置接 线图 低压反 孤岛 保护 装置 主要 用于220/380V 电 网中，一 般 安装在 具有 光伏 电源 送出 的公用 配电 台区 低 压总开关 和箱 式变 压器 总开 关侧，在电 力人 员检 修与 光伏发 电系 统相 关的 线路 或设备 时使 用，如图B.1。图B.1 电网低 压总 开关 反孤 岛保 护装置 接线 图 DB33/T 2189 2019 11 C C 附 录 C（资料 性附 录）家庭屋 顶光 伏电 源安 全和 提示标 识 光伏 电 源的 公共 连接 点、并网计 量箱 和用 户计 量箱 等位置 应设 置电 源接 入安 全和提 示 标 识。材料采用铝箔 覆膜 标签 纸，黄底 黑字标 识。C.1 安装信 息标 识 C.1.1 制作要 求 安装信 息标 识的 规格 为：60mm 160mm，内 容如 图C.1。图C.1 安 装信 息标 识示 例 C.1.2 设置要 求 应将标 识张 贴在 表箱 正面 下沿明 显位 置，不应 遮挡 观察视 窗，粘贴 应可 靠牢 固，如 图C.2。图C.2 安 装信 息标 识张 贴示意 图 DB33/T 2189 2019 12 C.2 并网计 量箱 提示 标识 C.2.1 制作要 求 并网计 量箱 提示 标识 的规 格为：60mm 160mm，内 容 如图C.3和图C.4。图C.3 全 额上 网标 识示 例 图C.4 余 电上 网标 识示 例 C.2.2 设置要 求 应按上 网类 型，张贴 在表 箱 上门正 面中 间明 显位 置，不 应遮 挡 观察 视窗，粘 贴应 可 靠牢固，如 图C.5。图C.5 并网 计量 箱提 示标识 张贴 示意 图 C.3 并网日 期标 识 C.3.1 制作要 求 DB33/T 2189 2019 13 并网日 期标 识的 规格 为：60mm 160mm，内 容如 图C.6。图C.6 并 网日 期标 识示 例 C.3.2 设置要 求 应张贴 在表 箱上 门反 面中 间明显 位置，不 应遮 挡观 察视窗，粘 贴应 可靠 牢固，如图C.7。图C.7 并 网日 期标 识张 贴示意 图 C.4 用电计 量表 箱安 全标 识（余电上 网）C.4.1 制作要 求 并网日 期标 识的 规格 为：150mm 110mm，内容 如图C.8。DB33/T 2189 2019 14 图C.8 用 电计 量表 箱安 全标识 示例 C.4.2 设置要 求 应张贴 在表 箱下 门正 面中 间明显 位置，粘 贴应 可靠 牢固，如图C.9。图C.9 用 电计 量表 箱安 全标识 张贴 示意 图 C.5 并网计 量箱 电源 类型 标识 C.5.1 制作要 求 并网计 量箱 电源 类型 标识 的规格 为：150mm 110mm，内容 如图C.10 和图C.11。DB33/T 2189 2019 15 图C.10 电网 电源 标识 示 例 图C.11 光伏 电源 标识 示 例 C.5.2 设置要 求 应张贴 粘贴 于表 箱内 底板 上，粘 贴应 可靠 牢固，如 图C.12。图C.12 并网 计量 箱电 源 类型标 识张 贴示 意图 C.6 公共连 接点 安全 标识 C.6.1 制作要 求 DB33/T 2189 2019 16 公共连 接点 安全 标识 的规 格为：310mm 250mm，内 容如图C.13。图C.13 公共 连接 点安 全 标识示 例 C.6.2 设置要 求 应张贴 在杆 塔上 离地2m处 和配电 箱正 门中 间明 显位 置，设 置应 可靠 牢固，如 图C.14 和图C.15。图C.14 公共 连接 点安 全 标识张 贴示 意图（杆 塔）图 C.15 公共 连接 点安 全 标识张 贴示 意图（配 电箱）DB33/T 2189 2019 17 C.7 配电台 区安 全标 识 C.7.1 制作要 求 配电台 区安 全标 识的 规格 为：310mm 250mm，内容 如图C.16。图C.16 配 电台 区安 全 标识示 例 C.7.2 设置要 求 应张贴 在配 电箱 正门 中间 明显位 置，设置 应可 靠牢 固，如 图C.17。图C.17 配 电台 区安 全标 识张贴 示意 图 DB33/T 2189 2019 18 D D 附 录 D（资料 性附 录）家庭屋 顶光 伏电 源专 用并 网计量 箱 D.1 主要性 能参 数 家庭屋顶光伏电 源专用并 网计量箱及相关 配套设备 的主要性能参数 见表 D.1，其中防护等级 应满足 GB/T 4208 的规 定。表D.1 家 庭屋 顶光 伏电 源专用 并网 计量 箱及 相关 配套设 备主 要性 能参 数表 参数类别 单相 三相 额定电压 220V（50HZ）400V（50HZ）额定绝缘电压 AC400V AC660V 防护等级 IP44 IP44 额定电流 63A 63A 额定短时耐受电流 6KA 6KA 适用环境温度-30+60-30+60 D.2 箱体外 形尺 寸 家庭屋 顶光 伏电 源专 用并 网计量 箱的 外形 尺寸 见表D.2 和图D.1、图D.2。表 D.2 家 庭屋 顶光 伏电 源专用 并网 计量 箱的 外形 尺寸 规格 外型尺 寸 备注 长mm 宽mm 深mm SXD1（单相）53O 410 137 SXD1（三相）700 540 180 DB33/T 2189 2019 19 图D.1 家 庭屋 顶光 伏并 网计量 箱装 置图（单 相）图D.2 家 庭屋 顶光 伏并 网计量 箱装 置图（单 相）DB33/T 2189 2019 20 D.3 配置单 家庭屋 顶光 伏并 网计 量箱 设备配 置清 单包 括：a)绝缘安 装底 板 b)进线隔 离刀 闸 c)出线隔 离刀 闸 d)浪涌保 护器 e)机械型 过欠 压延 时保 护（自复式）并 网专 用开 关 f)出线断 路器（空 开）g)接地端 子（铜排）h)封印处 i)门锁 j)漏电保 护器 k)进线孔 位 D.4 接线图 D.4.1 全额上 网 全额上 网接 线要 求见 图 D3、D4、D5。图D.3 家 庭屋 顶光 伏并 网 系统接 线示 意图（全 额上 网）DB33/T 2189 2019 21 图D.4 家 庭屋 顶光 伏并 网 计量箱 接线 图（全额 上网-单相）图D.5 家 庭屋 顶光 伏并 网 计量箱 接线 图（全额 上网-三相）DB33/T 2189 2019 22 D.4.2 余电上 网 全额上 网接 线要 求见 图 D6、D7、D8。图D.6 家 庭屋 顶光 伏并 网 系统接 线示 意图（余 电上 网）图D.7 家 庭屋 顶光 伏并 网 计量箱 接线 图（余电 上网-单相）DB33/T 2189 2019 23 图D.8 家 庭屋 顶光 伏并 网 计量箱 接线 图（余电 上网-三相）_
