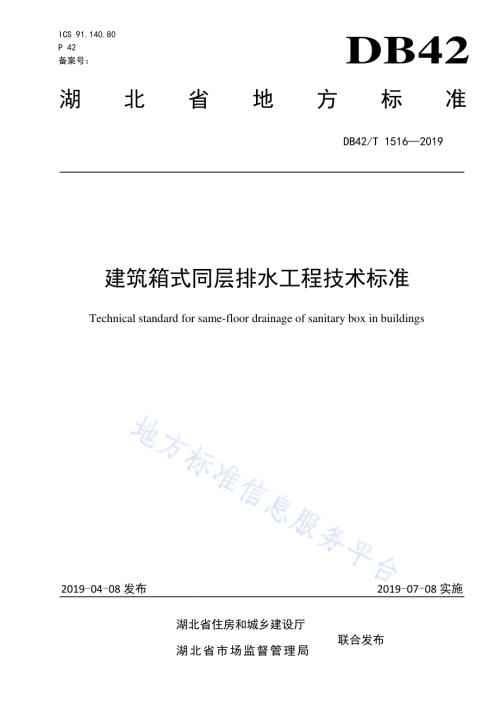

ICS 91.140.80 P 42 备案号：DB42/T 1516 2019 建筑箱式 同层排水 工程技术 标准 Technical standard for same-floor drainage of sanitary box in buildings 2019-04-08 发布 2019-07-08 实施 DB42 联合发布 湖北省住 房和城 乡 建设厅 湖 北 省 市 场 监 督 管 理 局 湖 北 省 地 方 标 准 DB42/T 1516-2019 II 目 次 前言.III 1 总则.1 2 规 范性 引用 文件.1 3 术 语和 定义.2 4 管道 管件 配件 和附 件.2 4.1 管道 和管 件.2 4.2 配件 和附 件.3 5 设计.3 5.1 一般 规定.3 5.2 箱体 设计.4 5.3 卫生 器具 及附 件.4 5.4 管道 布置 和敷 设.5 5.5 水力 计算.6 6 施工.9 6.1 一般 规定.9 6.2 施工 准备.9 6.3 施工 安装.9 7 验收.12 7.1 一般 规定.12 7.2 验收 要求.12 7.3 工程 验收.13 8 维护.13 附录A（资 料性 附录）配 件和 附 件基 本构 造示 意图.14 条文说 明.18 DB42/T 1516 2019 III 前 言 本标准 按 照GB/T 1.1-2009 标准 化工 作导 则 第1 部 分：标 准的 结构 和编 写 给出的 规则起草。本标准 的某 些内 容可 能涉 及专利。本 标准 的发 布机 构不承 担识 别这 些专 利的 责任。本标准 由湖 北省 住房 和城 乡建设 厅提 出并 归口 管理。本 标 准主 编单 位：湖 北易木 同 层排 水科 技股 份 有限公 司、湖 北省 建筑 设 计院、中 信建 筑设计研究 总院 有限 公司。本标准 参编单位:中国 轻工业 武 汉设计工程有限 责任公司、湖北文理学院、武汉华 中科大建筑规划设计 研究院有限 公司、美好建 筑装配科技 有限公司、武 汉睿海兴建 材 有限公司、中 国建筑第 八工 程局 有限 公司、武汉 易木 集成 排水 技术 有限公 司。本标准 主要 编写 人员：李 跃、李传 志、闵 子皓、申 安付、单 晓东、胡雪 梅、周杰、肖 晓勤、柯善北、黄 祖林、李 天鸣、李祥 华、柯先 雨、周少 军、陈 定球、肖 高勇、柯 博文。本标准 主要 审查 人员：邓 斌、李 建中、姜 燕平、董 文斌、何穆、李 尔、姜应 和。本标准实施应 用中的疑 问，可咨询湖北 省住房和 城 乡建设厅，联 系电话：027-68873063，邮箱：；本标 准在 执行 过程 中如 有 修改 意见 和建 议请 反馈 至 武汉 易木 集成 排水技术 有限 公司，电 话：027-68873334，邮编：430071。DB42/T 1516 2019 1 建 筑箱式 同层排水 工程技 术标准 1 总则 1.1 为使 建筑 箱式 同层 排 水工程 技术 先进、安 全卫 生、质 量可 靠、经济 合理 制定本 标准。1.2 本标准适用于新建、扩建和改建的民用建筑箱式同层排水工程的设计、施工、验收及维护。1.3 建筑 箱式 同 层排 水工程 采 用的 卫 生器 具、管 道、管 件、配 件和 附 件等 产品 规 格尺 寸 及主 要性能指 标均 应符 合 国 家、行业及 地方 有关 标准 的规 定，且 应 符 合本 标准 的有 关要求。1.4 建筑 箱式 同层 排水 工 程的设 计、施工、验 收及 维护，除应 符合 本标 准外，尚应 符合 国家、行业及地 方有 关标 准的 规定。2 规范性 引用 文件 下列文件对 于本标 准的应 用是必不可 少的。凡注日 期的引用文 件，其 版本适 用于本文件。凡不注日 期的 引用 文件，其 最新版 本（包括 所有 的修 改单）适用 于本 标准。GB/T 5836.1 建筑 排水 用 硬聚氯 乙烯（PVC-U）管 材 GB/T 5836.2 建筑 排水 用 硬聚氯 乙烯（PVC-U）管 件 GB/T 12772 排 水用 柔性 接口铸 铁管、管 件及 附件 GB/T 16800 排 水用 芯层 发泡硬 聚氯 乙烯(PVC-U)管材 GB/T 20207.1 丙烯 腈-丁 二烯-苯乙 烯(ABS)压 力管 道系统 第1 部 分：管材 GB/T 27710 地漏 GB 50015 建筑 给水 排水 设计规 范 GB 50242 建筑 给水 排水 及采暖 工程 施工 质量 验收 规范 GB 50300 建筑 工程 施工 质量验 收统 一标 准 CJ/T 177 建筑 排水 用卡 箍式铸 铁管 及管 件 CJ/T 178 建筑 排水 用柔 性接口 承插 式铸 铁管 及管 件 CJ/T 186 地漏 CJ/T 250 建筑 排水 用高 密度聚 乙烯（HDPE）管材 及管件 CJ/T 273 聚丙 烯静 音排 水管材 及管 件 CJ/T 278 建筑 排水 用聚 丙烯（PP）管材 和管 件 CJ/T 363 建筑 同层 排水 部件 CJJ 127 建筑 排水 金属 管 道工程 技术 规程 CJJ 232 建筑 同层 排水 工 程技术 规程 CJJ/T 29 建筑 排水 塑料 管道工 程技 术规 程 JGJ 51 轻 骨料 混凝 土技 术规程 DB42/T 1516 2019 2 JGJ 298 住宅 室内 防水 工 程技术 规范 JGJ/T 341 泡 沫混 凝土 应 用技术 规程 3 术语和 定义 下列术 语和 定义 适用 于本 标准。3.1 箱式同 层排 水 same-floor drainage in sanitary box 器具排 水及 其与 排水 立管 间连接 的排 水横 管及 配件、附件 敷设 在本 层结 构层 与地面 装饰 层 间的箱体 内的 生活 排水 系统。3.2 附件 component parts 建筑箱 式同 层排 水工 程中，用于 连接 卫生 器具 和输 送污废 水到 建筑 排水 管道 的装置，如 地漏、存水弯、防 逆装 置、积水 排除装 置等。3.3 一体式 存水 弯 one-piece trap 用于污 废水 排水，一 体成 型的存 水弯。3.4 防逆装 置 anti-reversing clutch 具备清 扫功 能、可降 低鼠 虫等生 物通 过排 水横 管侵 入户内 及污 水倒 流现 象发 生的装 置。3.5 积水排 除装 置 drainage device for ponding 排除箱 体内 积水 的排 水附 件。4 管道 管件 配件 和附 件 4.1 管道和 管件 4.1.1 排 水管 道和 管件 的 材质应 根据 建筑 类型、排 放介质 腐蚀 性、排放 温度、抗震 要求、防 火要求、施 工方 便和 环境 气候 条件等 因素 选用，选 用的 管道和 管件 应符 合国 家、行业及 地方 有关 标 准的规定。4.1.2 建 筑箱 式同 层排 水 工程排 水管 道可 选用 建筑 排水丙 烯腈-丁 二烯-苯乙 烯（ABS）管、高密度聚乙烯（HDPE）管、建 筑排水 硬聚 氯乙 烯（PVC-U）管、聚丙 烯（PP）管和 建筑排 水柔 性接 口铸铁管等。4.1.3 管 道、管 件应 符合 标准 丙 烯腈-丁 二烯-苯 乙烯(ABS)压力 管道 系统 第1部分:管材GB/T 20207.1、建 筑排 水用 高 密度聚 乙烯（HDPE）管 材 及管件 CJ/T 250、排 水 用芯层 发泡 硬聚 氯乙烯(PVC-U)管 材GB/T 16800、建 筑排 水用 硬聚 氯乙烯（PVC-U）管 材GB/T 5836.1、建 筑排水用 硬聚 氯乙 烯（PVC-U）管 件 GB/T 5836.2、聚丙烯 静音 排水 管材 及 管 件CJ/T 273、建筑排水 用聚 丙烯（PP）管 材和管 件CJ/T 278、建筑排 水用 卡箍 式铸 铁管 及管件 CJ/T 177、建筑 排水 用柔 性接 口承 插式铸 铁管 及管 件 CJ/T 178、排水 用柔 性接 口铸 铁管、管 件及 附件 GB/T 12772 的规 定。4.1.4 建 筑排 水 塑料 管 道的 设 计、施 工及 验 收应 符合 标 准 建 筑排 水 塑料 管道 工 程 技术 规程 CJJ/T 29 的 规定。建 筑排 水铸铁 管道 的设 计、施工 及验收 应符 合标 准 建筑 排水金 属管 道工 程 技术规程 CJJ 127 的 规定。4.1.5 排 水管 道及 管件、连接件 等应 满足 连接 要求。DB42/T 1516 2019 3 4.1.6 胶 粘剂 和橡 胶圈 等 应符合 国家、行 业及 地方 有关标 准的 规定。4.1.7 如 采用 其他 管道、管件，应符 合国 家、行业 及地方 有关 标准 的规 定。4.2 配件和 附件 4.2.1 地漏 1 材 料和 性能 应符 合标 准 地漏 GB/T 27710、地漏CJ/T 186 的有 关规 定。2 地 漏按 使用 功能 或构 造 形式分 为专 用型 和直 通式。专 用型 如：多 功能 多通 道 地漏；直 通式如：直 埋式 地漏 等。其构 造见附 录A 图A.1 A.3。4.2.2 存 水弯 1 材 料和 性能 应符 合标 准 建筑 同层 排水 部件 CJ/T 363 的规 定。2 构造 a)一 体式 存水 弯，构造 见附录A图A.4，适用 于坐 式大便 器与 蹲式 大便 器排 水；b)存 水弯 可以 是瓶 状结 构或管 状结 构，构造 见附 录A图A.5 A.6，适 用于 洗 脸盆、浴 缸、淋浴盆、妇 洗器 等排 水。4.2.3 防 逆装 置 1 材 料宜 用丙 烯 腈-丁二 烯-苯 乙烯(ABS)，应 符合 标准 丙烯 腈-丁 二烯-苯 乙烯(ABS)压力 管道系统 第1 部分:管 材GB/T 20207.1 有关 规定。2 构造 防逆装 置由 本体、密 封板、防逆 板组 成，构造 见附 录A图A.7。3 性能 a)承 压性 能，本体 有足 够的强 度，承 受 水压 不小 于0.2MPa，30s 本体 无泄 漏、无变 形；b)承 载能 力，密封 板承 载能力 在额 定荷 载0.75kn 下持续30s 无 变形、裂 纹等 现 象；c)耐 热性 能，防逆 装置 各部件 能承 受75 水 温，并浸泡30min，不变 形、不 渗漏；d)气 密性，在 标准 大气 压状态 下，防逆 装置 密封 口无渗 漏。4.2.4 积 水排 除装 置 1 材 料可 选用 丙烯 腈-丁 二烯-苯乙 烯(ABS)、硬 聚 氯乙烯（PVC-U)，应 符合 标准 丙烯 腈-丁二烯-苯 乙烯(ABS)压力 管道系 统 第1部分:管材 GB/T 20207.1、建 筑排 水用硬 聚氯乙烯（PVC-U）管材 GB/T 5836.1、建筑 排水 用硬 聚氯乙 烯(PVC-U)管 件GB/T 5836.2的规定。2 构造 积水排 除装 置结 构型 式为 多功能 排水 节与 渗水 排水 器，构 造见 附录A 图A.8 A.9。3 性能 水封深 度不 得小 于50mm。耐热性 能，积水 排除 装置 各部件 能承 受75 水 温，并浸泡30min，不变 形、不 渗漏。5 设计 5.1 一般规 定 5.1.1 建 筑箱 式同 层排 水 工程的 箱体 高度、敷 设方 式、结 构形 式、管 道井（或管窿）位 置和 卫生器具布 置等，应 与建 筑、结构和 机电 各有 关专 业协 调后确 定。5.1.2 建 筑箱 式同 层排 水 工程的 器具 排水 管和 排水 横支管 应与 卫生 器具 同层 敷设，不 得穿 越结 构楼板进 入下 层空 间。5.1.3 建 筑箱 式同 层排 水 工程的 设计 应满 足卫 生和 功能要 求，不 应对 用户 的健 康和安 全产 生不 利影响。5.1.4 建 筑箱 式同 层排 水 工程采 用的 管道、管 件、配件和 附件 等应 满足 系统 设计要 求。DB42/T 1516 2019 4 5.1.5 生 活排 水系 统应 具 有足够 的排 水能 力，能迅 速及时 地排 除各 卫生 器具 排水。5.1.6 通 气管 不得 接纳 器 具污水、废 水，不得 与风 道和烟 道连 接。5.1.7 建 筑箱 式同 层排 水 工程中，卫 生器 具、管 道、管件、配件、附件 及回 填材料 等应 根据 敷设方式选 择配 套产 品，并应 符合国 家、行业 及地 方 有 关标准 的规 定。5.1.8 建 筑箱 式同 层排 水 工程的 卫生 器具 应采 用符 合国家、行业 及地 方有 关标 准规定 的节 水型 用水器具。5.1.9 建 筑箱 式同 层排 水 工程中 采用 的地 漏宜 自带 水封（内置 存水 弯），并应 符合国 家、行业 及地方有 关标 准的 规定。地 漏宜采 取防 止水 封干 涸和 防返溢 措施。5.1.10 建 筑箱 式同 层排 水工程 中，水封 设置 应符 合下列 规定：1 当 构造 内无 存水 弯的 卫 生器具、无 水 封 地漏 与生 活排水 管道 连接 时，必须 在排水 口以 下设置存水 弯。2 卫 生器 具排 水管 段上 不 得重复 设置 水封，水 封装 置的水 封深 度不 得小 于50mm。3 严 禁采 用钟 罩式 结构 地 漏及采 用活 动机 械密 封代 替水封。5.1.11 建 筑箱 式同 层排 水工程 中，存水 弯接 管管 径不应 小于 卫生 器具 排水 管管径。卫 生器 具 与存水弯 之间 的管 道长 度宜 小于等 于800mm。5.2 箱体设 计 5.2.1 建 筑箱 式同 层排 水 工程的 箱体 高度 应根 据卫 生器具 和附 件的 型式 及布 置、箱 体区 域、管 径大小、管道 长度、管 道设 计坡度、接 管要 求、管道 种类或 管道 形式 等因 素综 合确定。箱 体高度可按表5.2.1 确定。表5.2.1 箱体 高度 序号 主要卫生器具 箱体高度（mm）1 坐式大便器与多功能多通道地漏 150 2 坐式大便器与多通道地漏 200 3 坐式大便器与直埋式地漏（带存水弯）300 4 蹲式大便器与一体式存水弯 300 5 带水封构造的蹲式大便器 350 5.2.2 建 筑箱 式同 层排 水 工程中，局部 箱体 或整 体箱 体应根 据排 水立 管的 位置 和卫生 器具 的布 置确定。在满 足管 道敷 设、施工维 护等 要求 的前 提下 宜缩小 箱体 的区 域。5.2.3 建 筑箱 式同 层排 水 工程地 面的 做法 应满 足箱 式同层 排水 的安 装需 求。5.2.4 排 水立 管在 穿越 楼 板处应 采取 防水 措施。建 筑箱式 同层 排水 工程 的结 构楼板 面、地面 和墙面应设 置防 水层。防水 构 造应符 合标 准 住 宅室 内 防水工 程技 术规 范 JGJ 298 的有 关规 定。建 筑箱式同 层排 水工 程管 道、管件、配件 和附 件敷 设不 应破坏 防水 层。5.2.5 箱 体采 用填 充方 式 时，应 填充 轻质 材料。轻 质材料 填充 层宜 找坡，坡 向地漏。5.2.6 箱 体采 用架 空方 式 时，架空 层基 层材 料、面 层 装饰材 料、防 水处 理方 式 等均应 符合 设计 要求。箱 体内 排水 管道 与支 架的安 装应 在结 构楼 板面 防水施 工完 毕 后 进行，排 水管道 支架 的安 装 应牢固、可靠，且 不得 破坏 防水层。5.3 卫生器 具及 附件 5.3.1 建 筑箱 式 同层 排 水工 程 的 卫生 器具、配件 和 附 件 选 用等 应满 足 箱式 同层 排 水 敷设 方式 要求。5.3.2 设 有淋 浴器 和洗 衣 机的部 位应 设置 地面 排水 设施。地 漏宜 采用 具有 同层 检修功 能的 多通 道地漏。DB42/T 1516 2019 5 5.3.3 采 用污 废合 流时，地漏宜 直接 接入 排水 立管。地漏与 其他 卫生 器具 排水 汇合接 入横 支管 时，宜在大 便器、浴 盆排 水管 接入口 的上 游接 入。5.3.4 采用 污废 分 流时，废水单 独接 入立 管，地 漏 排水与 废水 共用 横支 管时，地 漏在 浴盆 排水 口上游接 入横 支管。5.3.5 建 筑箱 式同 层排 水 工程中，应 按洗 脸盆、浴 缸、淋 浴盆、妇 洗器 等器 具位置 设置 排水 专用地漏或 排水 存水 弯。5.3.6 建 筑箱 式 同层 排 水工 程 中，无 水封 构 造的 蹲式 大 便 器与 坐式 大 便器 下宜 设 置 一体 式存 水弯。大 便器 宜靠 近排 水立 管设置。5.3.7 建 筑箱 式同 层排 水 工程中，宜 采用 防逆 装置。防逆 装置 应靠近 排 水立 管 设置。5.3.8 建 筑箱 式同 层排 水 工程中，箱 体区域 内不 应有 积水现 象。当箱体 区域 采取 积水排 除措 施时，应设置 积水 排除 装置，积 水排除 装置 应设 水封，且 应具有 防干 涸和 防返 溢功 能。5.4 管道布 置和 敷设 5.4.1 建 筑箱 式同 层排 水 工程中 排水 管道 布置 应符 合下列 要求：1 自 卫生 器具 至排 出管 的 距离应 最短，管 道转 弯应 最少。2 排 水量 最大 的排 水点 宜 靠近排 水立 管。3 排 水管 不得 穿越 卧室、客房、病 房和 宿舍 等人 员 居住的 房间，并不 宜靠 近 与卧室 相邻 的内墙；当 必须 靠近 与卧 室相 邻的内 墙时，应 采用 低噪 声管材 或采 取隔 声降 噪措 施。4 排 水横 管穿 越室 内混 凝 土、砌 体承 重墙 或外 墙处 应设置 套管。5 排 水管 道不 得穿 越沉 降 缝、伸 缩缝、变 形缝、烟 道和风 道；当排 水管 道必 须穿越 沉降 缝、伸缩缝、变 形缝 时，应采 取相应 的技 术措 施。6 塑料 排 水立 管应 避免 布 置在易 受机 械撞 击处，当 不能避 免时 应采 取保 护措 施。5.4.2 建 筑箱 式同 层排 水 工程中 室内 管道 的连 接应 符合下 列规 定：1 卫 生器 具排 水管 与排 水 横支管 垂直 连接，宜 采用90 斜 三通。2 排 水横 管之 间的 水平 连 接，应采 用45 斜 三通。连 接处上、下游 横管 在水 平 面的倾 斜角 度不宜小 于15。3 排 水横 支管90 水平 转 弯时，宜采 用两个45 弯头。排水 横支 管的转 弯次 数不 宜多于 两 次。4 当 排水 支管、排水 立管 接入横 干管 时，应在 横干 管管顶 或其 两侧45 范围 内采用45 斜三通接入。5 排 水横 管变 径时，应 采 用偏心 异径 管件，管 顶应 平接。6 接 入排 水立 管的 排水 横 支管管 径不 得大 于立 管管 径。7 排水管道的横管与立管 连接，宜采用45 斜三 通（斜四通）、顺水三通、顺 水四通或半三通。8 排 水立 管与 排出 管端 部 的连接，宜 采用 弯曲 半径 不小于4倍 管径 的90 弯头或90 变径 弯头。9 排 水立 管应 避免 在轴 线 偏置，当受 条件 限制 时，宜用乙 字管 或两 个45 弯 头连接。10 建 筑排 水塑 料管 应符 合标准 建 筑排 水塑 料管 道工程 技术 规程 CJJ/T 29 的有 关规 定设置伸缩 节。架空 地面 的空 间内暗 敷时，不 宜设 置伸 缩节，回填 层内 敷设 时不 应设置 伸 缩节。11 埋 设入 填层 中的 管道 不得采 用橡 胶圈 密封 接口。5.4.3 当 建筑 塑料 排水 管 穿越楼 层、防火 墙、管道 井井壁 时，应根 据建 筑物 性质、管径 和设 置条件以及 穿越 部位 防火 等级 要求设 置阻 火装 置。5.4.4 排 水横 支管 设置 在 箱体内 时，回填 材料、地 面装饰 层应 能承 载卫 生器 具的载 荷。5.4.5 建 筑物 箱体 构造 必 须保证 排水 管满 足设 计坡 度。DB42/T 1516 2019 6 5.4.6 箱 体内 敷设 排水 横 支管时，支 架（或支 墩）的设置 应符 合下 列规 定：1 采 用建 筑排 水塑 料管 时，支架（或 支墩）的 间距 应符合 表5.4.6 的规 定。粘接 或热 熔连 接的管道 应采 用固 定支 架。表5.4.6 采用 建筑 排水 塑 料管时，支 架（或支 墩）的间距 管道公称外径（mm）32 40 50 56 63 75 90 110 125 160 立管（m）1.20 1.20 1.20 1.50 1.50 1.50 2.00 2.00 2.00 2.50 横管（m）0.50 0.50 0.50 0.75 0.75 0.75 1.00 1.10 1.30 1.60 2 采 用建 筑排 水柔 性接 口 铸铁管 时，支架（或 支墩）应设置 在每 个管 件的 接连 部位，且与 接口断面 的距 离不 宜大 于300mm。直 管上 的支 架（或支 墩）间 距不 应大 于2m。3 固 定支 架应 固定 在承 重 结构上，且 支承 力应 大于 管道因 温度 变化 引起 的膨 胀力。5.4.7 不 同材 质的 地漏、存水弯、防 逆装 置、积水 排除装 置与 排水 管道 之间 的连接，应 采用 专用配件或 采取 保证 可靠 连接 的技术 措施。5.4.8 通 气管 的设 置应 符 合标准 建 筑给 水排 水设 计规范 GB 50015 的 有关 规定。5.5 水力计 算 5.5.1 卫 生器 具排 水的 流 量、当 量和 排水 管的 管径 按表5.5.1 确定。表5.5.1 卫生 器具 排水 的 流量、当量 和排 水管 的管 径 序号 卫生器具名称 排水流 量（L/s）当量 排水管径（mm）1 洗涤盆、污水盆（池）0.33 1.00 50 2 餐厅、厨房洗菜盆（池）单格洗涤盆（池）0.67 2.00 50 双格洗涤盆（池）1.00 3.00 50 3 盥洗槽（每个水嘴）0.33 1.00 50 75 4 洗手盆 0.10 0.30 32 50 5 洗脸盆 0.25 0.75 32 50 6 浴盆 1.00 3.00 50 7 淋浴器 0.15 0.45 50 8 大便器 冲洗水箱 1.50 4.50 100 自闭式冲洗阀 1.20 3.60 100 9 医用倒便器 1.50 4.50 100 10 小便器 自闭式冲洗阀 0.10 0.30 40 50 感应式冲洗阀 0.10 0.30 40 50 11 大便槽 4 个蹲位 2.50 7.50 100 4 个蹲位 3.00 9.00 150 12 小便槽（每米长）自动冲洗水箱 0.17 0.50-13 化验盆（无塞）0.20 0.60 40 50 14 净身器 0.10 0.30 40 50 15 饮水器 0.05 0.15 25 50 16 家用洗衣机 0.50 1.50 50 DB42/T 1516 2019 7 注：家用洗衣机下排水软管直 径为30mm，上排水软管内径为19mm。5.5.2 住 宅、宿舍（、类）、旅 馆、宾馆、酒 店式公 寓、医院、疗 养院、幼儿 园、养老 院、办公楼、商 场、图书 馆、书店、客运 中心、航 站楼、会展 中心、中 小学 教学 楼、食 堂或 营业 餐 厅等建筑 生活 排水 管道 设计 秒流量，应 按下 式计 算：max12.0 q N qP p（5.5.2）式中：pq 计 算 管段 排水 设计秒 流量（L/s）；pN 计算 管段 的卫 生器具 排水 当量 总数；根据 建筑 物用 途而定 的系 数，按表5.5.2 确定；maxq 计算 管段 上最 大一个 卫生 器具 的排 水流 量（L/s）。表5.5.2 根据 建筑 物用 途 而定的 系数 值 建筑物 名称 宿舍（、类）、住宅、宾馆、酒店式公寓、医院、疗养院、幼儿园、养老院的卫生间 旅馆和其他公共建筑的盥洗室和厕所间 值 1.5 2.02.5 注：当计算所得流量值大于该 管段上按卫生器具排水流量累加值时，应按卫生器具排水流量累加值计。5.5.3 宿 舍（、类）、工业 企业 生活 间、公共 浴室、洗衣 房、职工 食堂 或营业 餐厅 的厨 房、实验室、影 剧院、体 育场（馆）等建 筑的 生活 管道 排水设 计秒 流量，应 按下 式计算:b n q qo o p（5.5.3）式中：oq 同类 型的 一个 卫生器 具排 水流 量（L/s）；on 同 类型 卫生 器 具数；b 卫生器具的同时排水百分数，应按标 准 建 筑 给 水 排 水 设 计 规 范 GB 50015-2003（2009 版）第3.6.6 条采用。冲洗水箱大便器 的 同时排水百分数应按12%计 算。注：当计算所得流量值小于一 个大便器排水流量时，应按一个大便器的排水流量计算。5.5.4 排 水横 管的 水力 计 算，应 按下 列公 式计 算：A qp(5.5.4-1)2/1 3/21I Rn(5.5.4-2)式中：pq 计算 管道 段排 水设计 秒流 量（L/s）；AA 管道 在设 计充 满度的 过水 断面 积（m）；流速（m/s）；DB42/T 1516 2019 8 R 水力 半径（m）；I 水力 坡度，采 用排水 管的 坡度；n 粗糙 系数。铸 铁管为0.013；塑料 管为0.009。5.5.5 排 水横 管内 在设 计 充满度 下的 最小 设计 流速 应符合 下列 规定：1 当 排水 横管 管径 不大 于150mm 时，设计 流速 不应 小 于0.65m/s。2 当 排水 横管 管径 不 小 于200mm 时，设计 流速 不应 小 于0.70m/s。5.5.6 排 水横 管的 设计 充 满度不 宜大 于本 标准 的表5.5.8、表5.5.9 的最 大设 计 充满度。5.5.7 建 筑排 水柔 性接 口 铸铁管 排水 横支 管宜 采用 通用坡 度，建 筑排 水塑 料管 排水横 支管 的标 准坡度应 为0.026，生 活污 水 横支管 不应 采用 最小 坡度。5.5.8 建 筑排 水 柔 性接 口 铸铁管 排水 横管 的通 用坡 度、最 小坡 度和最 大设 计充 满度，宜按 表5.5.8确定。表5.5.8 建筑 排水 柔性 接 口铸铁 管排 水横 管的 通用 坡度、最小 坡度 和最 大设 计充满 度 管道公称直径DN（mm）通用坡度 最小坡度 最大设计充满度dh 50 0.035 0.025 0.5 75 0.025 0.015 100 0.020 0.012 125 0.015 0.010 150 0.010 0.007 0.6 200 0.008 0.005 5.5.9 建 筑排 水塑 料管 排 水横管 的通 用坡 度、最小 坡度和 最大 设计 充满 度，宜按表5.5.9确定。表5.5.9 建筑 排水 塑料 管 排水横 管的 通用 坡度、最 小坡度 和最 大设 计充 满度 管道公称外径（mm）通用坡度 最小坡度 最大设计充满度dh 50 0.025 0.0120 0.5 75 0.015 0.0070 110 0.012 0.0040 125 0.010 0.0035 160 0.007 0.0030 0.6 200 0.005 0.0030 5.5.10 建 筑物 内排 出管 最小管 径不 得小 于50mm。5.5.11 当 公共 食堂 厨房 内的污 水采 用管 道排 除时，其管 径应 比计 算管 径大 一级，但干 管管 径 不得小于100mm，支管 管径 不 得小于75mm。5.5.12 小 便槽 或连 接3 个及3个 以上 的小 便器，其 污 水支管 管径 不宜 小于75mm。5.5.13 大 便器 排水 管最 小管径 不得 小于100mm。5.5.14 浴 池的 泄水 管宜 采用100mm。DB42/T 1516 2019 9 5.5.15 排 水立 管的 最大 设计排 水能 力应 按标 准 建筑给 水排 水设 计规 范GB 50015 的 有关 规定确定。6 施工 6.1 一般规 定 6.1.1 施 工单 位应 按批 准 的设计 文件 组织 施工，相 互配合，协 调作 业，不得 擅自修 改工 程设 计。安装除 应符 合本 标准 外，还应符 合国 家、行业 及地 方有关 标准 的规 定。6.1.2 施 工人 员应 了解 建 筑箱式 同层 排水 卫生 器具、管道、管 件、配 件和 附件 等的性 能，掌握 操作要点 和安 全施 工规 定。6.1.3 各 施工 工序 交叉 进 行时，应办 理施 工交 接验 收手续。防 水层 应采 取保 护措施。6.1.4 建 筑箱 式同 层排 水 工程安 装过 程中，管 道的 敞开口 应采 取临 时封 堵措 施，已 安装 完成 的管道，应 采取 必要 的成 品保 护措施。6.1.5 建 筑箱 式同 层排 水 工程安 装完 毕后 应进 行灌 水和通 球实 验。6.2 施工准 备 6.2.1 建 筑箱 式同 层排 水 工程施 工前 应具 备下 列条 件：1 施 工图 纸及 其它 技术 文 件应齐 全。2 应 具有 批准 的施 工组 织 设计，并已 完成 技术 交底。3 应 按设 计图 纸配 合土 建 预留孔、洞。4 楼 板防 水施 工应 验收 合 格。5 材 料、机具、人 工及 施 工条件 等准 备就 绪。6.2.2 材 料验 收应 符合 下 列规定：1 管 道、管件、配件 和附 件的型 号、规格 及性 能应 符合设 计要 求，并应 具有 质量合 格证 明 文件。2 建 筑排 水塑 料管 道、管 件、配 件和 附件 等表 面应 完好无 损，颜色 应均 匀一 致，内 外壁 应光滑平整，应无 凹陷、气泡、明显的 划伤 和裂 缝等 缺陷。建 筑排 水柔 性接 口铸 铁 管道、管 件、配件和 附件 表面 应无 裂缝、砂 眼、飞 刺、瘪 陷等 缺陷。管 道端 面应 平整，并应 与 轴线垂 直。3 胶 粘剂 应标 有生 产厂 名 称、生产 日期 和有 效期，并 应有出 厂合 格证 和说 明书。胶 粘剂 内不得含有 团块、不溶 颗粒 和 其他杂 质，且 不得 呈胶 凝 状态和 分层 现象；未搅 拌 的情况 下不 得有析出 物。不同 型号 的胶 粘剂不 得混 合。4 阻 火圈 或阻 火胶 带应 标 有规格、耐 火极 限和 生产 厂名称。6.2.3 材 料贮 运应 符合 下 列规定：1 管 道、管件、配 件和 附 件在运 输、装卸 和搬 运时 应轻放，严 禁锐 器刻 划、撞击和 拋、摔、拖。2 管 道、管件、配件 和附 件应分 类堆 放。管道 应水 平堆放 在平 整的 场地 上，堆放高 度不 宜 大于1.5m；管 件、配件 和附 件应成 箱（袋）逐层 码堆，堆放 高度 不宜 大于2.0m。3 建 筑排 水塑 料管 贮存 堆 放时，不得 受日 光长 时间 曝晒，并应 远离 明火，热 源。4 胶 粘剂、清 洁剂 等易 燃 物品运 输时 应防 止碰 撞，不得抛 摔、重压 和暴 晒，并应存 放在 危险品库房 内。施工 现场 使用 时应随 用随 领，禁止 明火。6.3 施工安 装 6.3.1 建 筑箱 式同 层排 水 工程采 用的 管道 和接 口、管 道布置 与敷 设等 应符 合本 标准的 设计 有关 规定和 设 计文 件要 求。6.3.2 建 筑箱 式同 层排 水 工程采 用的 管道、管 件、配 件和附 件宜 采用 同一 厂家 生产的 产品，管 道、管件、配件 和附 件的 壁厚 及内径 均应 相同。排 水立 管在管 道接 口部 位不 应出 现环状 凸出 结构。DB42/T 1516 2019 10 6.3.3 建 筑箱 式同 层排 水 工程中 不同 材质 的地 漏、存水弯、防逆 装置、积水 排 除装置 与排 水管 道之间的 连接，应 按设 计要 求采用 专用 配件 和保 证可 靠连接。6.3.4 不 同材 质及 口径 尺 寸的管 道连 接时，在 管内 壁不应 形成 环凸 结构。6.3.5 建 筑箱 式同 层排 水 工程的 卫生 器具 和排 水附 件，应 安装 牢固，不得 将其 重量和 荷载 直接 作用在管 道上。6.3.6 建 筑箱 式同 层排 水 工程的 管道 安装 应按 下列 程序进 行：1 土 建工 程已 完成 楼板 面 或地面 防水 工程。2 卫 生器 具、配 件和 附件 及排水 横支 管安 装前 应复 核设计 装饰 完成 地面 标高、箱体 高度 及 排水横支 管坡 度等。3 按 设计 图纸 中卫 生器 具 定位尺 寸对 管道、预 留管 口等进 行实 测定 位和 配管。4 按 水流 顺序 对管 道、管 件、配 件和 附件 进行 预制 或组装。5 按 设计 的管 道坡 度对 管 道进行 安装 和固 定，管 道安 装过程 中不 得损 坏已 完成 的土建 防水 工程。6 排 水横 支管 应进 行灌 水 试验，合格 后方 可进 行垫 层填埋 或架 空层 板面 的施 工。且 施工 过程不得损 坏已 安装 完成 的管 道。6.3.7 建 筑箱 式同 层排 水 工程丙 烯腈-丁 二烯-苯乙 烯（ABS）管和 建筑 排水 硬 聚氯乙 烯（PVC-U）管安装 应符 合下 列规 定：1 塑 料管 道切 割应 采用 钢 锯切割 并倒 角，操作 场地 应远离 火源 及高 温场 所。2 应 采用 承插 粘接 连接。3 管 道接 口连 接前，应 将 管道与 管件 承口 试插 一次。4 涂 抹胶 粘剂 时，应清 除 粘接表 面的 灰尘，水 迹、油污等。5 插 入端 插入 承口 至划 线 处，用 力挤 压，粘接 完毕 后及时 擦净 接口 处多 余的 胶粘剂。6 夏 季施 工时 不宜 采用 中 型和重 型的 胶粘 剂。冬季 环境温 度低于-10 施工，不宜采 用粘 接连接。6.3.8 建 筑箱 式同 层排 水 工程高 密度 聚乙 烯（HDPE）管安 装应 符合 下列 规定：1 管 道切 割应 采用 机切 割，切口 应垂 直于 管中 心。2 切 割面 应保 持清 洁,不 得与其 他物 体接 触。3 应 采用 热熔 对焊 连接 或 非裸露 式电 熔管 箍连 接；连接时 应保 证轴 心线 一致，误差 不宜 超过2mm。4 熔 接时，加热 时间，温 度、轴 向推 力、冷 却方 法 和冷却 时间 等，应符 合加 热设备 的性 能要求。5 热 熔对 接焊 接安 装时，内壁焊 缝形 成的 环状 凸出 积存物 应清 除。6 相 互焊 接的 材料 的熔 融 指数差 值，不宜 大于0.3。6.3.9 建 筑箱 式同 层排 水 工程聚 丙烯（PP）管 安装 应符合 下列 规定：1 建 筑排 水用 聚丙 烯（PP）管道 与硬 聚氯 乙烯(PVC-U)管等 之间 的连 接应 采用 专用配 件。2 热 熔连 接时，按所 需长 度切割 管道，切割 后的 管 道端面 应与 管轴 线垂 直，去除端 面的 毛边和毛刺 并清 洁管 道与 管件 连接端 面。3 熔 接时，加热 时间，温 度、轴 向推 力、冷 却方 法 和冷却 时间 等，应符 合加 热设备 的性 能要求。4 热 熔连 接时，无 旋转 地 把管端 导入 加热 套内，插 入到合 适的 深度，同 时，无旋转 地把 管件推到加 热头 上，达 到规 定 标志处；达到 加热 时间 后，立即 把 管道 与管 件从 加热 套与加 热头上同时 取下，迅 速无 旋转 地直线 均匀 对插 入到 所规 定深度。6.3.10 建 筑箱 式同 层排 水工程 柔性 接口 铸铁 管的 安装应 符合 下列 规定:DB42/T 1516 2019 11 1 应 采用 承插 式连 接或 卡 箍式连 接。2 连 接前 应清 除连 接部 位 的沥青、砂，毛 刺等 杂物。3 承 插式 连接 时，插 口端 应先套 入法 兰压 盖，再 套 入橡胶 密封 圈，然 后应 将 插口端 推入 承口内。对 称交 叉地 紧固 法兰 压盖上 的螺 栓。4 卡 箍式 连接 时，应 将管 道或管 件的 端口 插入 橡胶 套筒和 不锈 钢节 套内，然 后拧紧 节套 上 的螺栓。5 暗 装在 管井（管窿）等 处采用 不锈 钢卡 箍连 接和 法兰 连 接时，应对 连接 部
