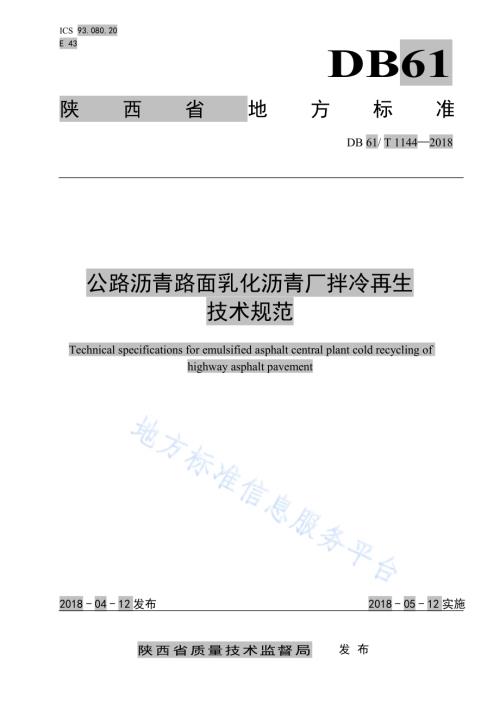

I C S 9 3.0 8 0.2 0E 4 3DB61陕 西 省 地 方 标 准D B 6 1/T 1 1 4 4 2 0 1 8公 路 沥 青 路 面 乳 化 沥 青 厂 拌 冷 再 生技 术 规 范T e c h n i c a l s p e c i f i c a t i o n s f o r e m u l s i f i e d a s p h a l t c e n t r a l p l a n t c o l d r e c y c l i n g o fh i g h w a y a s p h a l t p a v e m e n t2 0 1 8-0 4-1 2 发 布 2 0 1 8-0 5-1 2 实 施陕 西 省 质 量 技 术 监 督 局发 布D B 6 1/T 1 1 4 4 2 0 1 8I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 符 号 及 代 号.14 术 语 和 定 义.15 材 料.26 R A P 回 收、预 处 理 及 取 样.47 乳 化 沥 青 的 加 工 与 存 储.58 配 合 比 设 计.59 厂 拌 冷 再 生 混 合 料 施 工.71 0 施 工 质 量 管 理 与 检 查.9附 录 A（规 范 性 附 录）乳 化 沥 青 冷 再 生 混 合 料 配 合 比 设 计 方 法.1 2D B 6 1/T 1 1 4 4 2 0 1 8I I前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 陕 西 省 交 通 运 输 厅 提 出 并 归 口。本 标 准 起 草 单 位：西 安 公 路 研 究 院、陕 西 高 速 机 械 化 工 程 有 限 公 司、西 安 华 泽 道 路 材 料 有 限 公 司。本 标 准 主 要 起 草 人：弓 锐、成 高 立、张 娟、弥 海 晨、韩 瑞 民、王 立 路、郭 平、张 武 军、徐 鹏、郭 彦强。本 标 准 由 西 安 公 路 研 究 院 负 责 解 释。本 标 准 首 次 发 布。联 系 信 息 如 下：单 位：西 安 公 路 研 究 院电 话：0 2 9 8 7 8 2 7 2 0 1地 址：陕 西 省 西 安 市 高 新 六 路 6 0 号邮 编：7 1 0 0 6 5D B 6 1/T 1 1 4 4 2 0 1 81公 路 沥 青 路 面 乳 化 沥 青 厂 拌 冷 再 生 技 术 规 范1 范 围本 标 准 规 定 了 沥 青 路 面 乳 化 沥 青 厂 拌 冷 再 生 的 材 料 技 术 要 求、配 合 比 设 计、施 工、质 量 管 理 与 检 查验 收。本 标 准 适 用 于 陕 西 省 的 各 等 级 公 路 新 建、改（扩）建、大 中 修 乳 化 沥 青 厂 拌 冷 再 生 施 工。市 政 道 路可 参 照 使 用。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B 1 7 5 通 用 硅 酸 盐 水 泥J T G E 2 0 公 路 工 程 沥 青 及 沥 青 混 合 料 试 验 规 程J T G E 4 2 公 路 工 程 集 料 试 验 规 程J T G F 4 0 公 路 沥 青 路 面 施 工 技 术 规 范J T G F 4 1 公 路 沥 青 路 面 再 生 技 术 规 范3 符 号 及 代 号表 1 所 列 符 号 及 代 码 适 用 于 本 文 件。表 1 符 号 及 代 号符号或代号 意义R A P 回收沥青路面材料T S Rd-w干湿劈裂强度比T S R 冻融劈裂强度比4 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。4.1乳 化 沥 青 冷 再 生 e m u l s i f i e d a s p h a l t c o l d r e c y c l i n g采 用 专 用 机 械 设 备 对 旧 沥 青 路 面 或 R A P 进 行 处 理，并 在 常 温 下 掺 加 一 定 比 例 的 新 集 料、乳 化 沥 青、活 性 填 料（水 泥、石 灰）等 进 行 常 温 拌 和，常 温 铺 筑、碾 压 后 形 成 路 面 结 构 层 的 沥 青 路 面 再 生 技 术。乳化 沥 青 冷 再 生 工 艺 分 为 乳 化 沥 青 厂 拌 冷 再 生 和 乳 化 沥 青 就 地 冷 再 生。4.2D B 6 1/T 1 1 4 4 2 0 1 82乳 化 沥 青 厂 拌 冷 再 生 e m u l s i f i e d a s p h a l t c e n t r a l p l a n t c o l d r e c y c l i n g将 R A P 运 至 拌 和 厂（场、站），经 破 碎、筛 分，以 一 定 的 比 例 与 新 矿 料、乳 化 沥 青、活 性 填 料（水泥、石 灰 等）、水 进 行 常 温 拌 和，常 温 铺 筑、碾 压 后 形 成 路 面 结 构 层 的 沥 青 路 面 再 生 技 术。4.3乳 化 沥 青 冷 再 生 混 合 料 e m u l s i f i e d a s p h a l t c o l d r e c y c l e d m i x t u r e乳 化 沥 青 作 为 主 要 沥 青 结 合 料，与 R A P、新 集 料、活 性 填 料（水 泥、石 灰）等 在 常 温 下 进 行 拌 和 而成 的 沥 青 混 合 料。4.4乳 化 沥 青 冷 再 生 混 合 料 含 水 率 w a t e r c o n t e n t o f e m u l s i f i e d a s p h a l t c o l d r e c y c l e d m i x t u r e冷 再 生 混 合 料 中 的 水 与 干 燥 固 体 质 量 的 百 分 比。其 中 水 包 括 乳 化 沥 青 中 的 水、外 加 水、矿 料 和 R A P中 的 水；干 燥 固 体 包 括 矿 料、R A P、乳 化 沥 青 中 的 沥 青、水 泥、石 灰 等。5 材 料5.1 一 般 规 定5.1.1 厂 拌 乳 化 沥 青 冷 再 生 混 合 料 使 用 的 各 种 材 料 经 检 验 合 格 后 方 可 使 用。5.1.2 各 种 材 料 应 设 置 标 识 牌，标 识 内 容 应 包 括 材 料 名 称、来 源、岩 性、规 格、用 途 等。5.1.3 不 同 来 源 的 R A P、新 集 料 应 分 开 堆 放，宜 采 用 防 雨 措 施。5.1.4 堆 放 场 地 应 硬 化，排 水 应 通 畅。5.2 道 路 石 油 沥 青宜 采 用 A-9 0 或 A-7 0 道 路 石 油 沥 青 加 工 乳 化 沥 青 或 改 性 乳 化 沥 青，道 路 石 油 沥 青 技 术 要 求 应 符 合 J T GF 4 0 的 相 关 规 定。5.3 乳 化 沥 青厂 拌 冷 再 生 用 乳 化 沥 青 技 术 要 求 应 符 合 表 2 的 规 定，改 性 乳 化 沥 青 技 术 要 求 应 符 合 表 3 的 规 定。D B 6 1/T 1 1 4 4 2 0 1 83表 2 冷 再 生 用 乳 化 沥 青 质 量 要 求试验项目 质量要求 试验方法破乳速度 慢裂 T 0 6 5 8粒子电荷 阳离子（+）T 0 6 5 3筛上残留物（1.1 8 m m 筛）0.1%T 0 6 5 2黏度恩格拉黏度 E2 52 3 0 T 0 6 2 2道路标准粘度 C2 5.31 0 s 6 0 s T 0 6 2 1蒸发残留物残留分含量 6 2%T 0 6 5 1溶解度 9 7.5%T 0 6 0 7针入度（2 5）4 5（0.1 m m）1 2 0（0.1 m m）T 0 6 0 4延度（1 5）4 0 c m T 0 6 0 5与粗集料的黏附性，裹覆面积 2/3 T 0 6 5 4与粗、细粒式集料拌和试验 均匀 T 0 6 5 9常温贮存稳定性a1 d5 d1%5%T 0 6 5 5a贮存稳定性根据施工实际情况选择试验天数，通常采用 5 d，乳液生产后能在第二天使用完时也可选用 1 d。个别情况下改性乳化沥青 5 d 的贮存稳定性难以满足要求，如果经搅拌后能够达到均匀一致，并 不影响正常使用，此时要求改性乳化沥青运至工地后存放在附有搅拌装置的贮存罐内，并在使用前搅拌均匀，否则不得使用。表 3 冷 再 生 用 改 性 乳 化 沥 青 质 量 要 求试验项目 质量要求 试验方法破乳速度 慢裂 T 0 6 5 8粒子电荷 阳离子（+）T 0 6 5 3筛上残留物（1.1 8 m m 筛）0.1%T 0 6 5 2黏度恩格拉黏度 E2 53 3 0 T 0 6 2 2道路标准粘度 C2 5.31 2 s 6 0 s T 0 6 2 1蒸发残留物残留分含量 6 2%T 0 6 5 1溶解度 9 7.5%T 0 6 0 7针入度（2 5）4 5（0.1 m m）1 2 0（0.1 m m）T 0 6 0 4软化点 5 3 T 0 6 0 6延度（5）2 0 c m T 0 6 0 5与粗集料的黏附性，裹覆面积 2/3 T 0 6 5 4与粗、细粒式集料拌和试验 均匀 T 0 6 5 9常温贮存稳定性1 d5 d1%5%T 0 6 5 55.4 新 集 料新 粗、细 集 料 质 量 应 符 合 J T G F 4 0 的 相 关 规 定。5.5 水 泥D B 6 1/T 1 1 4 4 2 0 1 845.5.1 采 用 硅 酸 盐 类 水 泥，水 泥 的 初 凝 时 间 应 在 4 h 以 上，终 凝 时 间 宜 在 6 h 以 上。水 泥 强 度 等 级 宜 为3 2.5 或 4 2.5，其 技 术 指 标 应 符 合 规 范 G B 1 7 5 的 规 定。5.5.2 散 装 水 泥 出 炉 后 应 放 置 7 d 以 上，安 定 性 合 格 后 方 可 使 用。夏 季 高 温 作 业 时，散 装 水 泥 入 罐 温 度不 得 高 于 5 0。5.6 水乳 化 沥 青、改 性 乳 化 沥 青 和 冷 再 生 混 合 料 用 水 宜 为 可 饮 用 水，使 用 非 饮 用 水 应 经 试 验 验 证，不 影 响工 程 质 量 时 方 可 使 用。5.7 R A P5.7.1 应 对 R A P 级 配 及 其 抽 提 后 的 矿 料 级 配 进 行 检 测 与 分 析。5.7.2 应 采 用 阿 布 森 法 回 收 R A P 中 的 沥 青，并 根 据 回 收 沥 青 的 针 入 度 确 定 R A P 的 应 用 层 位。5.7.3 用 于 下 面 层 的 R A P，其 沥 青 含 量 不 应 小 于 3%，且 回 收 沥 青 针 入 度 不 应 小 于 1 0（0.1 m m）；用 于基 层 的 R A P，其 沥 青 含 量 不 应 小 于 3%，或 回 收 沥 青 针 入 度 不 应 小 于 1 0（0.1 m m）。砂 当 量 应 不 小 于 6 0%。5.7.4 R A P 检 测 项 目 应 符 合 表 4 的 规 定。表 4 R A P 检 测 项 目材料 检测项目 试验方法R A P含水率（%）J T G F 4 1 附录 AR A P 级配（%）沥青含量（%）砂当量（%）R A P 中的沥青针入度（0.1 m m）T 0 6 0 46 0 粘度（P a s）T 0 6 2 5软化点（）T 0 6 0 61 5 延度（c m）T 0 6 0 5R A P 中的粗集料针片状颗粒含量（%）T 0 3 1 2压碎值（%）T 0 3 1 6R A P 中的细集料 棱角性（S）T 0 3 3 46 R A P 回 收、预 处 理 及 取 样6.1 一 般 规 定6.1.1 不 同 的 R A P 应 分 别 回 收，分 开 堆 放。6.1.2 R A P 在 回 收 时 不 得 混 入 基 层 废 料、水 泥 混 凝 土 废 料、杂 物、土 等 杂 质。6.2 R A P 回 收6.2.1 R A P 的 回 收 应 采 用 铣 刨 机 铣 刨。6.2.2 应 通 过 试 验 段 确 定 铣 刨 速 度、深 度 等 铣 刨 参 数，在 铣 刨 过 程 中 应 保 持 铣 刨 参 数 的 稳 定。6.3 R A P 预 处 理6.3.1 对 于 粗 粒 式 或 中 粒 式 R A P 宜 采 用 9.5 m m 作 为 分 界 筛 孔，预 处 理 分 为 2 级：0 m m 1 0 m m、1 0 m m 3 0 m m。D B 6 1/T 1 1 4 4 2 0 1 856.3.2 R A P 中 超 粒 径 料 块 破 碎 应 采 用 反 击 式 或 锤 式 破 碎 机，破 碎 过 程 应 使 R A P 充 分 分 散，避 免 将 集 料压 碎 产 生 过 多 的 细 集 料。6.3.3 不 同 粒 径、不 同 回 收 沥 青 针 入 度 的 R A P 分 别 堆 放。6.3.4 料 仓 应 设 立 标 识 牌，标 明 材 料 名 称、编 号、最 大 粒 径、油 石 比(或 沥 青 含 量)、回 收 沥 青 针 入 度等 内 容。6.4 R A P 取 样6.4.1 R A P 应 在 拌 合 场 料 堆 中 取 样。6.4.2 R A P 取 样 方 法 参 照 J T G E 4 2 粗 集 料 料 堆 取 样 法，取 样 前 应 去 除 表 面 1 5 c m 2 5 c m 深 度 范 围 内 的 R A P。6.4.3 0 m m 1 0 m m 样 品 取 样 数 量 不 应 小 于 1 0 k g，1 0 m m 3 0 m m 样 品 取 样 数 量 不 应 小 于 2 0 k g，样 品 应 存 放在 干 燥 阴 凉 处。7 乳 化 沥 青 的 加 工 与 存 储7.1 一 般 规 定7.1.1 乳 化 沥 青 应 有 专 用 的 加 工、储 存 设 备 及 场 地。7.1.2 乳 化 沥 青 批 量 加 工 前 应 进 行 试 加 工，检 查 生 产 设 备，检 验 材 料 配 比。7.1.3 乳 化 沥 青 加 工、储 存 及 运 输 前 应 清 洗 相 应 设 备。7.2 加 工7.2.1 乳 化 沥 青 生 产 宜 采 用 工 厂 加 工。7.2.2 乳 化 沥 青 生 产 设 备 产 量 宜 不 小 于 6 t/h。7.2.3 乳 化 沥 青 加 工 中 应 按 试 加 工 确 定 的 乳 化 剂 掺 量 严 格 控 制。7.3 储 存7.3.1 乳 化 沥 青 储 存 罐 容 量 不 小 于 2 0 t，并 应 带 搅 拌 或 循 环 设 备。7.3.2 乳 化 沥 青 储 存 期 间 应 每 天 搅 拌 或 循 环 1 h 以 上。8 配 合 比 设 计8.1 一 般 规 定8.1.1 根 据 工 程 要 求、交 通 等 级、使 用 层 位、气 候 条 件，选 用 符 合 要 求 的 材 料，进 行 再 生 混 合 料 设 计。8.1.2 在 满 足 各 项 技 术 要 求 的 前 提 下，尽 量 增 大 R A P 在 再 生 混 合 料 中 的 比 例。8.1.3 目 标 配 合 比 和 生 产 配 合 比 设 计 均 应 进 行 再 生 混 合 料 路 用 性 能 检 验。8.2 技 术 要 求8.2.1 适 用 于 不 同 层 位 的 乳 化 沥 青 冷 再 生 混 合 料 设 计 级 配 范 围 见 表 5。D B 6 1/T 1 1 4 4 2 0 1 86表 5 乳 化 沥 青 冷 再 生 混 合 料 设 计 级 配 范 围筛孔各筛孔的通过率基层、底基层 基层、中面层、下面层 中面层、下面层3 7.5 m m 1 0 0%2 6.5 m m 8 0%1 0 0%1 0 0%1 9 m m 9 0%1 0 0%1 0 0%1 3.2 m m 6 0%8 0%9 0%1 0 0%9.5 m m 6 0%8 0%6 0%8 0%4.7 5 m m 2 5%6 0%3 5%6 5%4 5%7 5%2.3 6 m m 1 5%4 5%2 0%5 0%2 5%5 5%0.3 m m 3%2 0%3%2 1%6%2 5%0.0 7 5 m m 1%7%2%8%2%1 0%8.2.2 乳 化 沥 青 冷 再 生 混 合 料 设 计 指 标 应 符 合 表 6 的 要 求。表 6 乳 化 沥 青 冷 再 生 混 合 料 设 计 技 术 要 求试验项目 技术要求 试验方法空隙率 9%1 4%T 0 7 0 9劈裂强度（1 5）a层位 重交通及以上等级 中、轻交通T 0 7 1 6 中下面层 0.6 0 M P a 0.5 0 M P a基层、底基层 0.5 0 M P a 0.4 0 M P a马歇尔稳定度（4 0）a层位 重交通及以上等级 中、轻交通T 0 7 0 9 中下面层 7.0 k N 6.0 k N基层、底基层 6.0 k N 5.0 k Na任选劈裂强度试验和马歇尔稳定度试验之一作为设计要求，推荐使用劈裂试验。8.2.3 冷 再 生 混 合 料 中 乳 化 沥 青 添 加 量 折 合 成 纯 沥 青 后 占 混 合 料 其 余 部 分 干 质 量 的 百 分 比 宜 为1.8%3.5%，水 泥 剂 量 不 宜 超 过 混 合 料 总 质 量 的 2%。8.2.4 冷 再 生 混 合 料 路 用 性 能 应 符 合 表 7 的 有 关 规 定。表 7 乳 化 沥 青 冷 再 生 混 合 料 路 用 性 能 技 术 要 求技术指标技术要求试验方法重交通及以上等级 中、轻交通T S Rd-w（1 5）8 0%7 5%T 0 7 1 6浸 水 马 歇 尔 试 验 残 留 稳 定 度（4 0）8 0%7 5%T 0 7 0 9T S R 7 5%7 0%T 0 7 2 9动稳定度（6 0）a2 0 0 0 次/毫米 T 0 7 1 9a下面层应进行动稳定度检验，其他层位不要求。8.3 目 标 配 合 比 设 计按 附 录 A 进 行 目 标 配 合 比 设 计。8.4 生 产 配 合 比 设 计D B 6 1/T 1 1 4 4 2 0 1 878.4.1 根 据 目 标 配 合 比 确 定 的 各 档 材 料 比 例，对 拌 和 设 备 进 行 调 试 和 标 定，在 传 送 带 上 截 取 1 m 左 右 长度 的 混 合 料，进 行 筛 分 试 验，确 定 各 个 料 仓 的 进 料 速 度。关 键 筛 孔 公 称 最 大 粒 径 9.5 m m、4.7 5 m m、2.3 6 m m和 0.0 7 5 m m 通 过 率 应 接 近 目 标 配 合 比。8.4.2 按 目 标 配 合 比 确 定 的 最 佳 乳 化 沥 青 用 量，以 0.5%为 间 隔，取 3 个 乳 化 沥 青 用 量 进 行 混 合 料 试 拌，通 过 室 内 试 验 按 表 7 的 技 术 要 求 确 定 生 产 配 合 比 的 最 佳 乳 化 沥 青 用 量。8.4.3 通 过 试 拌 试 铺，最 终 确 定 混 合 料 的 级 配、乳 化 沥 青 用 量、乳 化 沥 青 冷 再 生 混 合 料 含 水 率 及 水 泥用 量。8.4.4 以 生 产 配 合 比 设 计 的 结 果 为 依 据，综 合 考 虑 施 工 过 程 的 气 候 条 件，对 冷 再 生 混 合 料 的 含 水 率 可增 减 0.5%。8.4.5 最 大 干 密 度 以 最 终 确 定 的 生 产 配 合 比 马 歇 尔 击 实 试 验 结 果 为 标 准。9 厂 拌 冷 再 生 混 合 料 施 工9.1 一 般 规 定9.1.1 应 铺 筑 试 验 段，长 度 不 得 少 于 2 0 0 m。9.1.2 当 气 温 或 下 卧 层 表 面 温 度 低 于 1 0 时 应 停 止 施 工。9.1.3 冷 再 生 混 合 料 摊 铺 不 宜 在 雨 天 进 行；摊 铺 作 业 遇 降 雨 时，应 对 未 完 成 碾 压 路 段 进 行 遮 盖。9.1.4 拌 和 到 摊 铺 之 间 时 间 宜 控 制 在 2 h 以 内，并 及 时 碾 压。超 过 水 泥 终 凝 时 间 或 完 全 破 乳 后 的 再 生 混合 料 应 废 弃。9.1.5 交 通 量 较 大 时，在 施 工 过 程 中 应 采 用 车 辆 分 流 措 施；无 法 分 流 车 辆 的，应 针 对 性 地 进 行 施 工 组织 设 计。9.2 施 工 机 械9.2.1 开 工 前 应 做 好 机 械 的 保 养 和 试 机 工 作。9.2.2 乳 化 沥 青 厂 拌 冷 再 生 沥 青 路 面 主 要 施 工 机 械 设 备 配 置 宜 符 合 表 8 的 规 定。表 8 乳 化 沥 青 厂 拌 冷 再 生 主 要 机 械 设 备 及 辅 助 器 具 表工序 机械设备名称 数量 备注破碎 破碎机 1 台筛分 筛分机 1 台2 台拌和拌和机 1 台 5 0 0 型以上，有效拌缸长度大于 3 m、连续式、自动电子计量发电机组 满足需要装载机 满足需要运输 自卸车 满足需要摊铺 摊铺机 1 台2 台 自动找平，且同一工作面摊铺机同型号碾压单钢轮振动压路机 2 台 1 8 t 以上轮胎式压路机 2 台 2 6 t 以上小型手扶式振动压路机 满足需要接缝 切割机 1 台注：以上机械设备为一个工作面的要求，根据工期要求确定作业面的数量，多个作业面可考虑备用一台摊铺机和一台压路机，以备故障时替换。D B 6 1/T 1 1 4 4 2 0 1 889.3 厂 拌 冷 再 生 拌 和 设 备 要 求9.3.1 根 据 集 料 规 格 及 配 合 比 需 要，拌 和 设 备 应 配 备 4 个 冷 料 仓、1 个 矿 粉 罐、1 个 水 泥 罐、1 个 乳 化沥 青 罐 和 1 个 水 罐。9.3.2 冷 料 仓 隔 板 高 度 不 应 低 于 8 0 c m，冷 料 仓 和 输 送 带 应 设 置 防 雨 设 施。9.3.3 拌 和 设 备 应 满 足 计 量 要 求，集 料 计 量 精 度 宜 控 制 在 2%，水 泥、矿 粉 计 量 精 度 宜 控 制 在 0.3%，水 和 乳 化 沥 青 计 量 精 度 宜 控 制 在 0.2%。9.3.4 拌 和 设 备 的 生 产 能 力 应 与 摊 铺 设 备 生 产 能 力 匹 配。9.4 施 工 准 备9.4.1 再 生 混 合 料 铺 筑 前，应 清 除 下 承 层 表 面 杂 物 和 浮 料，保 持 表 面 洁 净。9.4.2 半 幅 施 工 半 幅 通 车 时，应 在 中 缝 部 位 支 立 模 板。9.4.3 摊 铺 冷 再 生 混 合 料 之 前，可 洒 布 粘 层 油。粘 层 油 宜 采 用 乳 化 沥 青，洒 布 量 宜 为 0.3 k g/m20.5 k g/m2。9.5 拌 和9.5.1 拌 和 前，检 测 R A P 及 新 集 料 的 含 水 率，确 定 外 加 水 量。9.5.2 矿 料 从 进 入 搅 拌 罐 后 到 最 后 出 料，整 个 拌 和 过 程 在 1 5 s 3 5 s 内 完 成。9.5.3 拌 和 后 混 合 料 应 无 花 白 料，分 散 无 结 团，表 面 呈 褐 色。9.6 运 输9.6.1 运 料 车 的 数 量，应 根 据 拌 和 站 生 产 能 力、运 输 距 离、道 路 状 况、车 辆 吨 位 等 综 合 确 定。9.6.2 运 料 车 车 厢 四 周 应 密 封 坚 固，每 次 使 用 前 后 应 清 扫 干 净，可 在 车 厢 板 上 喷 涂 隔 离 剂 防 止 混 合 料粘 结。9.6.3 运 料 车 装 料 时 应 多 次 挪 动 运 输 车 位 置，平 衡 装 料，减 少 混 合 料 离 析。9.6.4 运 料 车 应 用 苫 布 覆 盖，防 止 污 染、雨 淋，运 输 途 中 不 得 随 意 停 留。9.6.5 宜 采 用 2 0 吨 以 上 的 运 料 车 运 输，拌 和 好 的 混 合 料 运 输 时 间 宜 控 制 在 1 h 内。9.7 摊 铺9.7.1 再 生 混 合 料 正 常 施 工 过 程 中 摊 铺 机 前 方 应 有 运 料 车 等 候。9.7.2 摊 铺 机 应 缓 慢、均 匀、连 续 不 断 地 摊 铺，不 得 随 意 变 换 速 度 或 者 中 途 停 顿。摊 铺 速 度 宜 为2 m/m i n 3 m/m i n。9.7.3 摊 铺 过 程 中 的 缺 陷 宜 由 人 工 进 行 局 部 找 补 或 更 换 混 合 料，特 别 严 重 的 缺 陷 应 整 层 铲 除。9.8 碾 压9.8.1 宜 根 据 试 验 段 确 定 合 理 的 压 实 工 艺。无 试 验 路 数 据 或 经 验 不 足 时 可 参 照 表 9 的 碾 压 工 艺 实 施，并 根 据 碾 压 效 果 实 时 调 整。D B 6 1/T 1 1 4 4 2 0 1 89表 9 碾 压 参 数 建 议 值碾压工序 压路机类型 碾压遍数速度k m/h m/m i n初压 单钢轮振动式压路机静压 2 遍 1.5 3 2 5 5 0高频低幅振压 1 遍2 遍 1.5 2 2 5 5 0复压轮胎式压路机 揉压 6 遍8 遍 2 4 3 3 6 7单钢轮振动式压路机 振压 4 遍 2 4 3 3 6 7终压 单钢轮振动式压路机 静压 2 遍 2 4 3 3 6 79.8.2 混 合 料 在 最 佳 含 水 率 条 件 下 进 行 碾 压。碾 压 过 程 中，再 生 层 表 面 应 始 终 保 持 湿 润，碾 压 结 束 时表 面 应 有 一 层 水 膜。9.9 接 缝 的 处 理9.9.1 横 向 接 缝 处 应 从 完 全 压 实 的 路 段 一 侧 沿 接 缝 方 向 反 复 碾 压，并 逐 渐 移 向 新 铺 面。9.9.2 分 幅 梯 形 摊 铺 时，宜 采 用 两 台 摊 铺 机 一 前 一 后 相 隔 约 5 m 1 0 m 同 步 向 前 摊 铺 混 合 料，并 一 起 进行 碾 压。9.9.3 纵 向 接 缝 处 在 施 工 前 应 涂 刷 乳 化 沥 青。纵 向 接 缝 处 相 邻 两 幅 作 业 面 间 的 重 叠 宽 度 不 宜 小 于1 0 0 m m，碾 压 方 法 同 横 向 接 缝。9.1 0 养 生 及 开 放 交 通9.1 0.1 冷 再 生 层 养 生 期 间，宜 在 封 闭 交 通 条 件 下 自 然 养 生。9.1 0.2 养 生 时 间 宜 为 3 d 7 d。当 满 足 以 下 两 个 条 件 之 一 时，可 结 束 养 生：a)再 生 层 使 用 1 5 0 m m 钻 头 的 钻 芯 机 可 取 出 完 整 的 芯 样；b)再 生 层 含 水 率 低 于 2%。9.1 0.3 在 养 生 完 成 后 尚 未 加 铺 上 层 结 构 前，根 据 工 程 需 要 车 辆 通 行 时，宜 做 表 面 防 护。1 0 施 工 质 量 管 理 与 检 查1 0.1 一 般 规 定1 0.1.1 应 建 立 质 量 保 证 体 系，对 施 工 各 工 序 的 质 量 进 行 检 测。1 0.1.2 应 加 强 施 工 过 程 质 量 控 制，实 行 动 态 质 量 管 理。1 0.2 再 生 设 备 的 管 理 与 检 查施 工 过 程 中 应 按 照 表 1 0 的 要 求 对 再 生 设 备 进 行 检 查。表 1 0 乳 化 沥 青 冷 再 生 设 备 的 检 查 项 目 与 频 度检查项目 要求 频度 方法喷洒系统 检查乳化沥青、水喷洒系统是否正常，是否存在堵塞现象 随时 试喷并辅助相关仪表料门开口比例 检查各料仓的开口比例是否正确 随时 机器上的仪表1 0.3 原 材 料 质 量 管 理 与 检 查1 0.3.1 同 一 料 源、同 一 次 购 入 并 运 至 生 产 现 场（或 储 入 同 一 储 罐）的 相 同 规 格 品 种 材 料 为 一 批。D B 6 1/T 1 1 4 4 2 0 1 81 01 0.3.2 施 工 前 各 种 材 料 的 检 查 项 目 和 频 度 要 求 应 符 合 表 1 1 的 规 定。表 1 1 施 工 前 材 料 质 量 检 查 与 要 求材料 检查项目 要求值 频度乳化沥青 表2 规定的项目 符合本标准要求 每批 1 次新集料 5.4 条规定的项目 符合本标准要求 每批 1 次R A P 表4 规定的项目 符合本标准要求 每批 1 次水泥 5.5.1 款规定的项目 符合本标准要求 每批 1 次1 0.3.3 施 工 过 程 中 各 种 材 料 的 检 查 项 目、频 度 和 质 量 要 求 应 符 合 表 1 2 的 规 定。表 1 2 施 工 过 程 中 材 料 质 量 检 查 与 要 求材料 检查项目 要求值 频度乳化沥青蒸发残留物含量，%符合本标准要求随时，每批不少于1 次表2 中规定的其它项目每批1 次新集料砂当量，%压碎值，%级配含水率，%实测 随时，每天不少于1 次R A P含水率，%表4 规定的其它项目符合本标准要求 每批1 次水泥 5.5.1 款规定的项目1 0.4 施 工 过 程 质 量 管 理 与 检 查施 工 过 程 中 质 量 控 制 项 目、频 度 和 质 量 标 准 应 符 合 表 1 3 的 要 求。D B 6 1/T 1 1 4 4 2 0 1 81 1表 1 3 混 合 料 质 量 检 查 项 目、频 度 与 质 量 要 求检查项目质量要求检验频率 检验方法高速、一级公路 二级及二级以下公路矿料级配（筛孔、通过率）（%）0.0 7 5 m m 2%3%发现异常时随时检测，每工作日不少于 1 次传送带上截取 1 m 左右的混合料，进行筛分试验2.3 6 m m 5%6%4.7 5 m m 5%6%9.5 m m 5%6%其他 满足本标准要求 满足本标准要求压实度（%）9 8（灌砂，标准干密度）9 7（灌砂，标准干密度）每 2 0 0 m 检查 1 次 T 0 9 2 18 8（钻孔，最大理论密度）8 6（钻孔，最大理论密度）每车道每公里检查 2 次T 0 9 2 4空隙率（%）1 2 1 4每车道每公里检查 1 次基于最大理论密度，T 0 9 2 1 或 T 0 9 2 4劈裂试验（1 5）劈裂强度（M P a）符合表 6 要求每工作日或料源变化时T 0 7 1 6T S Rd-w（%）符合表 7 要求 T 0 7 1 6马歇尔稳定度试验（4 0）马歇尔稳定度（K N）符合表 6 要求 T 0 7 0 9浸水马歇尔残留稳定度（%）符合表 7 要求 T 0 7 0 9T S R（%）符合表 7 要求 T 0 7 2 9动稳定度（次/m m）符合表 7 要求 T 0 7 1 9含水率（%）符合设计要求 发现异常时随时检测，每工作日不少于 1 次T 0 8 0 1乳化沥青用量（%）设计值0.3 总量控制水泥用量（%）设计值0.3 总量控制注：任选劈裂试验和马歇尔稳定度试验之一作为设计要求，推荐使用劈裂试验。1 0.5 工 程 质 量 检 查 与 验 收乳 化 沥 青 冷 再 生 施 工 后，工 程 质 量 检 查 与 验 收 应 符 合 表 1 4 的 规 定。表 1 4 外 形 尺 寸 检 查 项 目、频 度 和 要 求检查项目质量要求检验频率检验方法 高速公路、一级公路 二级及二级以下公路压实度（%）9 8（灌砂，实验室标准密度）9 7（灌砂，实验室标准密度）每车道每公里检查 1 点 T 0 9 2 18 8（钻孔，最大理论密度）8 6（钻孔，最大理论密度）每车道每公里检查 1 点 T 0 9 2 4平整度最大间隙（m m）6（中下面层）、8（基层）、1 0（底基层）8（下面层）、1 0（基层）接缝处单杆测量 T 0 9 3 1厚度（m m）设计厚度的-5，m m 设计厚度的-8，m m每 2 0 0 0 m2检查一点，单点评价T 0 9 1 2宽度（m m）不小于设计宽度，边缘线整齐，顺适 每 4 0 m 每车道 1 个点 T 0 9 1 1横坡度（%）0.3%0.4%每 1 0 0 m 每车道 3 个点 T 0 9 1 1外观 表面平整密实，无浮石、弹簧现象，无明显压路机轮迹 随时 目测D B 6 1/T 1 1 4 4 2 0 1 81 2A A附 录 A（规 范 性 附 录）乳 化 沥 青 冷 再 生 混 合 料 配 合 比 设 计 方 法A.1 配 合 比 设 计 流 程厂 拌 冷 再 生 混 合 料 配 合 比 设 计 流 程 见 图 A.1。图 A.1 厂 拌 冷 再 生 混 合 料 配 合 比 设 计 流 程A.2 配 合 比 设 计A.2.1 级 配 组 成 设 计以 R A P 为 基 础，掺 加 不 同 比 例 的 新 集 料 用 量，使 合 成 级 配 满 足 工 程 建 设 级 配 要 求。D B 6 1/T 1 1 4 4 2 0 1 81 3A.2.2 确 定 最 佳 含 水 率A.2.2.1 参 照 J T G E 4 0 中 T 0 1 3 1 的 方 法，对 合 成 矿 料 进 行 击 实 试 验。A.2.2.2 乳 化 沥 青 试 验 用 量 设 定 为 4%，变 化 乳 化 沥 青 冷 再 生 混 合 料 含 水 率 进 行 击 实 试 验，最 大 干 密 度对 应 的 含 水 率 即 为 最 佳 含 水 率。A.2.3 确 定 最 佳 乳 化 沥 青 用 量A.2.3.1 以 预 估 的 乳 化 沥 青 用 量 为 中 值，按 照 0.5%间 隔 变 化 5 个 乳 化 沥 青 用 量，保 持 最 佳 含 水 率 和 水 泥量 不 变，按 照 以 下 方 法 制 备 马 歇 尔 试 件：a)按 设 计 级 配 要 求 称 量 R A P、新 集 料 和 水 泥，加 入 拌 合 锅 中，干 拌 6 0 s；b)按 设 计 的 外 加 水 量 加 水，拌 和 均 匀，拌 和 时 间 一 般 为 6 0 s；c)按 设 计 的 乳 化 沥 青 量 加 入 乳 化 沥 青，拌 和 均 匀，拌 和 时 间 一 般 为 6 0 s；d)将 拌 和 均 匀 的 混 合 料 装 入 试 模，放 到 马 歇 尔 击 实 仪 上，试 样 双 面 各 击 实 5 0 次 或 7 5 次（小 马 歇尔 试 件 或 大 马 歇 尔 试 件）；e)将 试 样 连 同 试 模 一 起 侧 放 在 6 0 的 鼓 风 烘 箱 中 养 生 至 恒 重，养 生 时 间 一 般 不 少 于 4 0 h；f)将 试 模 从 烘 箱 中 取 出，试 样 应 立 即 放 置 到 马 歇 尔 击 实 仪 上，双 面 各 击 实 2 5 次 或 3 7 次（小 马 歇尔 试 件 或 大 马 歇 尔 试 件），然 后 侧 放 在 地 面 上，在 室 温 下 冷 却 至 少 1 2 h 后 脱 模。A.2.3.2 宜 采 用 J T G E 2 0 中 T 0 7 0 7 测 定 试 件 的 毛 体 积 相 对 密 度 f，用 其 它 方 法 测 定 试 件 的 毛 体 积 密 度前，应 用 该 试 验 方 法 进 行 验 证。
