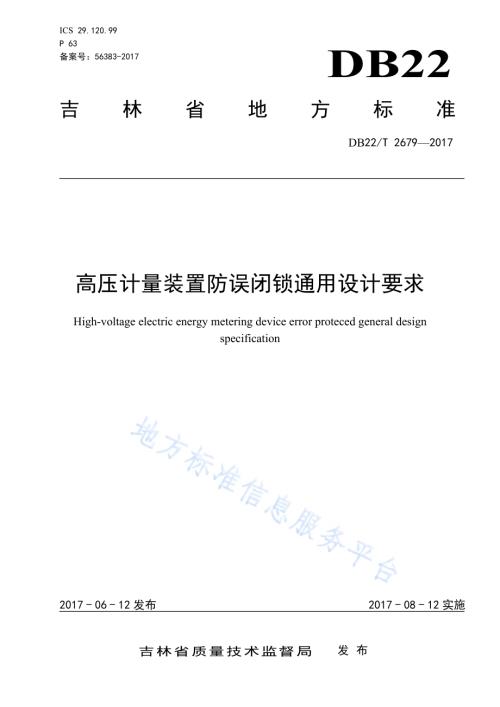

ICS 29.120.99 P 63 备案号：56383-2017 DB22 吉林省地方标准 DB22/T 26792017 高压计量装置防误闭锁通用设计要求 High-voltage electric energy metering device error proteced general design specification 2017-06-12发布 2017-08-12实施吉林省质量技术监督局 发布 DB22/T 26792017 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省电力行业协会提出。本标准由东北电监局吉林省电力监管办公室归口。本规范起草单位：国网吉林省电力有限公司长春供电公司。本规范主要起草人：陈学宇、赵志坤、穆武龙、马骏骁。DB22/T 26792017 1 高压计量装置防误闭锁通用设计要求 1 范围 本标准规定了高压计量装置防误闭锁的基本要求、微机防误闭锁、专用计量防误闭锁。本标准适用于了10 kV及以下高压计量装置防误闭锁的设计。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DL/T 687 微机型防止电气误操作装置通用技术条件 电网和电厂计算机监控系统及调度数据网络安全防护规定 中华人民共和国国家经济贸易委员会令 第30号 3 术语和定义 下列术语和定义适用于本文件。3.1 防误闭锁 error protected atresia 利用自身既定的程序闭锁功能，装设在高压电气设备上以防止误操作的技术。3.2 机械闭锁 mechanical locking 在开关柜的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。3.3 专用计量防误闭锁 electricity metering preventing atresia by mistake 利用自身既定的程序闭锁功能，装设在高压电气设备上以防止电能计量装置误操作的一种机械式闭锁技术。3.4 微机防误闭锁 microcomputer lock by mistake 一种采用计算机技术，用于高压开关设备防止电气误操作的技术。3.5 五防 five rules 防止误分、误合开关；防止带负荷拉、合刀闸或手车触头；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合开关（刀闸）；防止误入带电间隔。4 基本要求 4.1 组合电器（GIS）优先选用单元电气闭锁加微机“五防”方案。DB22/T 26792017 2 4.2 户内式高压铠装中置柜优先选用机械闭锁加微机“五防”方案。4.3 电力成套设备（如户外箱式变电站、箱式开关站）宜采用专用计量防误闭锁装置。4.4 暂不具备使用微机防误闭锁的户内式高压铠装中置柜可采用专用计量防误闭锁装置。4.5 所有柜体宜装配带电显示装置。4.6 开关柜的防误闭锁装置能够具备正程序和反程序操作下的闭锁功能。5 微机防误闭锁 5.1 一座变电站应只安装一套防误操作闭锁装置，不得采用不同产品规约转换的模式。5.2 成套高压开关设备应具有“五防”功能，计量柜应具备下列要求：应采取防止误拉合开关的强制闭锁措施；应采取防止线路带电挂（合）接地线（接地刀闸）措施；应采取防止误入带电间隔的强制闭锁措施。5.3 计量柜门采用固定式机械编码锁的方式。计量柜下柜门应与出口接地刀闸闭锁，出口接地刀闸在合位时才可以打开该柜门。5.4 双电源供电，两进线柜与联络柜之间应有电气、机械闭锁，防止两回进线并列运行。5.5 一次系统模拟图或电子接线图应与现场实际相符合。5.6 微机防误操作闭锁装置还应满足电网和电厂计算机监控系统及调度数据网络安全防护规定和DL/T 687 等要求。6 专用计量防误闭锁 6.1 受电柜中应有隔离开关，或采用具有隔离开关的真空负荷开关，开关位置能够与受电柜门进行闭锁，开关操作能够与计量柜门有效闭锁。6.2 进线柜门除机械挂锁外，还应装设电磁锁，在进线有电情况下，用钥匙无法打开进线柜下门。6.3 双电源供电，两进线柜与联络柜之间应有电气、机械闭锁。6.4 受电柜门与计量柜门之间应采用可靠机械闭锁装置。6.5 只有当计量柜下门关闭并有效锁定，接地开关打开，隔离开关合闸后，才能操作负荷开关到合闸位置。6.6 只有当负荷开关处于分闸位置，才能操作隔离开关到分闸位置，然后接地开关到合闸位置，才能打开前门。6.7 受电柜隔离开关、接地开关与计量柜门应采用机械闭锁装置。6.8 当受电柜隔离开关合闸、接地开关分闸，通过机械闭锁装置，将禁止打开计量柜下门。只有在受电柜隔离开关分闸，接地开关合闸，机械闭锁装置解除闭锁，方可打开计量柜下门。6.9 通过机械闭锁装置，只有在计量柜下门、受电柜下门有效关闭，才能进行受电柜接地开关的分闸，隔离开关的合闸操作。6.10 计量柜应具备电气联锁报警功能。并应符合下列要求：在计量柜安装声光报警装置，电源取自受电柜；当机械闭锁遭到强行破坏，打开计量柜门后，电气联锁应起动声光报警装置。_
