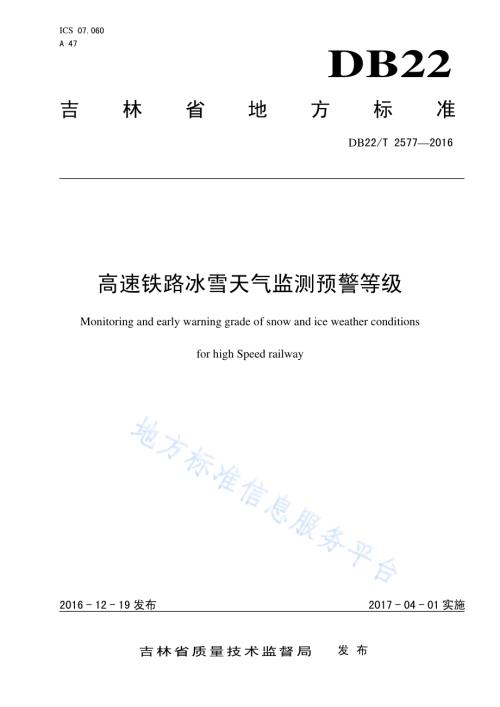

ICS 07.060 A 47 DB22 吉林省地方标准 DB22/T 25772016 高速铁路冰雪天气监测预警等级 Monitoring and early warning grade of snow and ice weather conditions for high Speed railway 2016-12-19发布 2017-04-01实施吉林省质量技术监督局发布 DB22/T 25772016 I 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省气象局提出并归口。本标准起草单位：吉林省气象服务中心。本标准主要起草人：谢静芳、马吉伟、章劲松、葛春凤、蔺豆豆、王羽飞、王华、鲍晶、展立堂。DB22/T 25772016 1 高速铁路冰雪天气监测预警等级 1 范围 本标准规定了高速铁路冰雪天气监测预警等级的术语和定义、降雪量监测预警等级划分、积雪监测预警等级划分、轨道结冰监测预警等级划分、接触网结冰监测预警等级划分、隧道结冰监测预警等级划分和路基冻胀监测预警等级划分。本标准适用于高速铁路冰雪天气监测预警的分级。2 术语和定义 下列术语和定义适用于本文件。2.1 高速铁路 high speed railway 新建的设计开行250 km/h（含预留）及以上动车组列车，初期运营速度不小于200 km/h的客运专线铁路。2.2 冰雪天气 snow and ice weather 因低温而产生固态降水或使降水物冻结、水汽凝结的天气现象。2.3 降雪 snow 水或冰在空中凝结再落下的自然现象。2.4 降雪量 snowfall amount 某一时段内的未蒸发、渗透、流失的降雪，经融化后在水平面上累计的深度。2.5 积雪 accumulated 覆盖在物体表面的雪层。2.6 积雪深度 snow depth 从积雪表面到地面的垂直深度。2.7 轨道结冰 orbital freeze 冰雪天气在铁路道岔、轨道上形成冰或冰雪冻结物的现象。2.8 接触网积冰 catenary ice 雨凇、雾凇或湿雪等天气在铁路沿线上空架设的电力机车供电线路上形成凝结或冻结物的现象。2.9 接触网积冰厚度 catenary ice thickness DB22/T 25772016 2 接触网表面冰层的厚度。2.10 隧道结冰 tunnel freeze 隧道拱顶、侧壁上冻结成冰的现象。2.11 路基冻胀 railway subgrade frost heavy 低温使铁轨路基发生的不均匀变形。3 降雪量监测预警等级划分 降雪量监测预警等级和应对建议见表 1。表1 降雪量监测预警等级划分 预警等级 降雪量/mm 应对建议 1级 0 正常 2级 0.12.4 道岔巡查、清雪 3级 2.54.9 线路巡查、道岔清雪 4级 5.09.9 线路巡查、列车警戒或限速 5级 10.0 列车警戒或限速行驶 4 积雪监测预警等级划分 积雪深度监测预警等级和应对建议见表 2。表2 轨道面积雪深度监测预警等级划分 预警等级 积雪深度/mm 应对建议 1级 0 正常 2级 149 道岔巡查、清雪 3级 5099 线路巡查、道岔清雪 4级 100149 线路巡查、列车警戒或限速 5级 150 列车警戒或限速行驶 5 轨道结冰监测预警等级划分 轨道结冰厚度监测预警等级和应对建议见表 3。表3 轨道结冰厚度监测预警等级划分 预警等级 轨道结冰厚度/mm 应对建议 1级 0 正常 2级 14 道岔除冰雪、线路巡查 3级 59 道岔、线路除冰雪、列车警戒 4级 1015 道岔、线路除冰雪、列车限速或禁行DB22/T 25772016 3 表3（续）预警等级 轨道结冰厚度/mm 应对建议 5级 16 道岔、线路除冰雪、列车禁行 6 接触网结冰监测预警等级划分 接触网结冰监测预警等级和应对建议见表4。表4 接触网结冰监测预警等级划分 预警等级 接触网结冰厚度/mm 应对建议 1级 0 正常 2级 12 接触网巡查、更换硬质材料接触网 3级 34 接触网除冰霜 4级 59 电网设备除冰霜、列车限速或禁行 5级 10 电网设备除冰霜、列车限速或禁行 7 隧道结冰监测预警等级划分 隧道结冰监测预警等级和应对建议见表5。表5 隧道结冰监测预警等级划分 预警等级 日平均气温/应对建议 1级-5 正常 2级-6-15 隧道路段局部可能出现结冰,注意巡查3级-16 隧道结冰可能性较大,加强巡查,及时清除冰柱 8 路基冻胀监测预警等级划分 路基冻胀监测预警等级和应对建议见表6。表6 路基冻胀监测预警等级划分 预警等级 冻土深度/mm 应对建议 1级 100或者初冬801，冬末1301 正常 2级 初冬101200 701800 冬末13001101 700501 局部路段可能发生轻微冻胀,注意巡查3级 初冬201700 冬末1100701 发生冻胀可能性较大，及时养护 _
