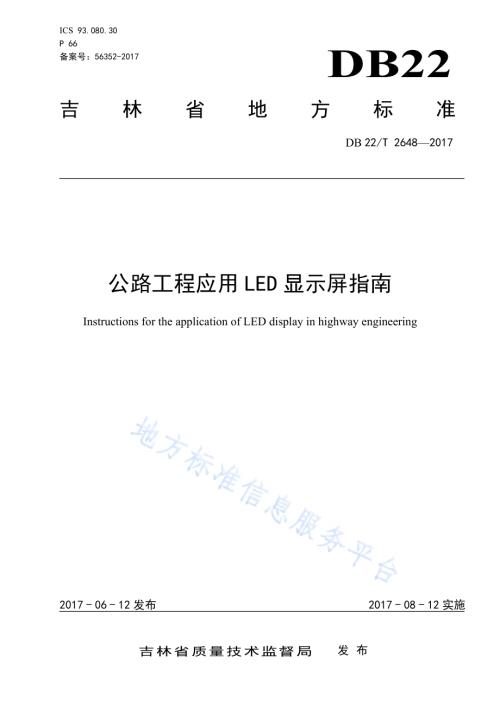

ICS 93.080.30 P 66 备案号：56352-2017 DB22 吉林省地方标准 DB 22/T 26482017 公路工程应用LED显示屏指南 Instructions for the application of LED display in highway engineering 2017-06-12发布 2017-08-12实施吉林省质量技术监督局 发布 DB22/T 26482017 I 前 言 本标准按照 GB/T 1.12009 给出的规则起草。本标准由吉林省交通运输厅提出并归口。本标准起草单位：吉林省交通规划设计院。本标准主要起草人：刘贤辉、焦明伟、刘伟、贾春富、张斌、曹喜军、许志坚、张宁微、成钢、彭龙、段龙梅、陈树林。DB22/T 26482017 1 公路工程应用 LED显示屏指南 1 范围 本标准规定了公路工程应用LED显示屏的术语和定义、应用原则、可变情报板和监控中心LED显示屏的技术要求。本标准适用于在公路工程中指导LED显示屏的应用。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 2312 信息交换用汉字编码字符集 基本集 GB 42082008 外壳防护等级（IP代码）GB 5007.1 信息技术 汉字编码字符集（基本集）24点阵字型 GB 5007.2 信息技术 汉字编码字符集（辅助集）24点阵字型 宋体 GB 5768.2 道路交通标志和标线 第 2 部分：道路交通标志 GB/T 238282009 高速公路LED可变信息标志 JT/T 606.1 高速公路监控设施通信规程 第 1 部分：通用规程 JT/T 606.3 高速公路监控设施通信规程 第 3 部分：LED可变信息标志 SJ/T 111412012 LED显示屏通用规范 3 术语和定义 下列术语和定义适用于本文件。3.1 像素 pixel 由单只或多只LED组成的可控制其发光或熄灭状态的基本显示单元。3.2 像素点间距 dot pitch 相邻像素间的中心距。3.3 半强角 half-intensity angle 单粒LED的发光强度为其最大发光强度一半时的测量轴与最大发光强度光轴的夹角。3.4 设计亮度 design luminance 表征可变信息标志在白天太阳光正面照射标志面的条件下视认性的一个控制指标，在数值上用单位面积上的平均计算发光强度表示。DB22/T 26482017 2 4 应用原则 应遵循下列原则：保证技术先进、经济合理；为道路使用者出行提供指示信息；保障行车安全和管理方便；应满足公路运营管理需求。5 可变情报板 5.1 分类与组成 5.1.1 按用途分为图形和文字两种；按支撑方式主要分为门架式、悬臂式和柱式三种。5.1.2 由 LED 显示屏（由发光矩阵及其支撑底板构成）、控制器、机架、外壳、控制箱、安装连接件等组成。5.2 适用条件 5.2.1 安装环境：户外。5.2.2 相对湿度：98%。5.2.3 环境温度：-40+55。5.3 材料要求 5.3.1 外壳、机架等结构件在保证结构稳定的条件下，宜采用符合国家相关标准的轻质材料。5.3.2 显示屏发光二极管在额定电流时的法向发光强度不低于下列要求：红色：4000 mcd；绿色：12000 mcd；蓝色：3000 mcd；黄色：5500 mcd。5.3.3 发光二极管的半强角1/2不小于 11.5。5.3.4 发光二极管的平均无故障时间 MTBF不小于 50000 h，其他电子元器件的 MTBF 不小于30000 h。5.4 结构尺寸 5.4.1 显示屏上的文字、图案的结构尺寸应符合 GB 5768.2 的要求。5.4.2 汉字宜采用 2424 或3232 点阵字符，形状应与 GB 5768.2的要求一致或者显示字模符合 GB 5007.1和 GB 5007.2 中对字符的要求。5.4.3 像素的结构排列间距可根据设计亮度调整，图形标志达到白平衡时的设计亮度或文字标志的最大设计亮度应不小于 8000 cd/m2。5.4.4 显示屏的显示模块内各像素之间及各显示模块之间，像素应排列均匀、平整，各像素点间距小于等于 10 mm 时允许误差0.5 mm；小于等于 16 mm 时允许误差1 mm，不平整度小于等于 2 mm/m2。5.4.5 大型文字标志一般为 8个12 个汉字，小型的一般为 4 个汉字。5.5 色度 5.5.1 机壳 DB22/T 26482017 3 机壳的颜色宜采用符合国家标准油漆色卡的510号蓝灰色。5.5.2 显示屏基底 显示屏基底应为亚光黑色，色品坐标应在图1规定的色品区域内，亮度因数不大于0.03。图1 LED可变情报板像素发光颜色 CIE1931色品区域图 5.5.3 文字标志显示屏的前景字符 文字标志发光时前景字符为红色、绿色或黄色，不发光时为黑色或无色。红色为禁令性信息，绿色为提示性信息，黄色为警告性信息。发光时字符的色品坐标应符合图1和表1的规定。DB22/T 26482017 4 表1 LED可变情报板颜色在 CIE1931色度图上的色品区域顶点坐标 边界线交点色品坐标 1 2 3 4 颜色 x y x y x y x y 红色 0.660 0.320 0.680 0.320 0.735 0.265 0.721 0.259 绿色 0.009 0.720 0.310 0.684 0.310 0.562 0.284 0.520 蓝色 0.109 0.087 0.173 0.160 0.208 0.125 0.149 0.025 黄色 0.536 0.444 0.547 0.452 0.613 0.387 0.593 0.387 白色 0.300 0.342 0.440 0.432 0.440 0.382 0.300 0.276 黑色 0.260 0.310 0.345 0.395 0.385 0.355 0.300 0.270 5.5.4 彩色图形标志 彩色图形标志可用红、绿、蓝、LED 组合成三基色发光像素。彩色图形标志对三基色发光像素的亮度等级不少于32级，通过控制三基色的亮度配比，至少能显示红、绿、蓝、黄、白等五种颜色，这些颜色的色品坐标应在图1规定的色品区域内。5.6 视认性能 应符合 GB/T 238282009 的规定。5.7 电气安全性能 应符合 GB/T 238282009 的规定。5.8 机械力学性能 应符合 GB/T 238282009 的规定。5.9 功率 亮度不小于8000 cd/m2的情况下，最大功率应不大于150 W/m2，平均功率应不大于50 W/m2。5.10 通信接口与规程 5.10.1 接口包括 RJ-45 网口、9针 RS-232、4 针RS-485，宜采用 RJ-45 网口。接口与外部的连接应便于安装和维护，并采取防水、防尘等措施。5.10.2 通信规程按 JT/T 606.1 和 JT/T 606.3 执行。5.10.3 通信方式为异步和全双工。5.10.4 通信速率 RS-232 及RS-485 为1 200 bit/s19 200 bit/s、RJ-45 为10/100 Mbps。5.10.5 通信加密，对于使用公共网络进行通信的系统，应进行通信协议加密或硬件加密。5.11 可靠性 应符合 GB/T 238282009 的规定。5.12 功能要求 5.12.1 驱动方式 DB22/T 26482017 5 宜采用定电流驱动，具有过流保护功能。5.12.2 显示内容 显示内容为：应至少显示 GB 2312 指定的全部汉字和数字及字符，并且能控制全亮与全灭。像素在关闭状态时，不应产生微光；播放格式：至少支持文字和图片播放；播放特效：静态、上移、下移、左移、右移、翻页等动画特效；支持字库：标准 12 点阵、16 点阵、24 点阵、32点阵中英文字库共 8 套，可自定义字库；存储节目：不少于 100条，存储空间宜大于等于 500 Mbytes；节目播放：按顺序、按优先级、按点播、按时段等多种播放模式。5.12.3 手动功能 在脱离系统控制时，通过人工方式亦能任意显示5.12.2的内容。5.12.4 自动功能 经通信接口接入系统后，应能接受系统或主控单元的控制，按系统或主控单元的命令正确显示相应的内容并将工作状况上传给系统或主控单元。5.12.5 自检功能 应设置自检功能和工作状态指示灯。通过自检功能，将发光像素、通信接口以及其他单元的工作状态正确检测出来，在工作状态指示灯上显示并上传给主控单元。5.12.6 调光功能 应设置环境照度检测装置，根据环境照度调整发光像素的发光强度，以避免夜间照度较低时形成眩光，影响信息的视读，同时应具有手动调光功能。夜间亮度应符合表2要求。表2 夜间亮度 单位：坎德拉/平方米 黄色 红色 绿色 蓝色 150 10 105 10 180 10 70 10 5.12.7 故障反馈 每个模块中电源故障时均可全屏自动关机。当屏内温度过高时，亦应自动关机，并向监控室返回故障原因对应的信号。5.12.8 检验方法 应符合 GB/T 238282009 的规定。6 监控中心 LED显示屏 6.1 分类与组成 DB22/T 26482017 6 6.1.1 根据像素点间距不同划分为 P1.5、P1.875、P1.9、P2.5 等多种规格。6.1.2 由 LED 器件阵列组成的显示屏幕，通常包括控制系统、显示模组、电源和结构件等。6.2 适用条件 6.2.1 安装环境，室内。6.2.2 工作温度范围，0 40。6.2.3 工作湿度范围（RH），10%80%无结露。6.2.4 储存温度范围，-10 60。6.2.5 储存湿度范围（RH），10%85%无结露。6.2.6 供电要求，AC100240 V（50 Hz60 Hz）。6.3 材料要求 6.3.1 箱体结构、屏体结构等结构件在保证结构稳定的条件下，宜采用符合国家相关标准的轻质材料。6.3.2 发光二极管的平均无故障时间 MTBF不小于 50000 h，其他电子元器件的 MTBF 不小于30000 h。6.4 结构规格 6.4.1 结构设计应遵循标准化、系列化的要求，符合人机工程的特点，并应有良好的散热结构及措施。6.4.2 LED 显示屏显示部分结构可采用钢、铝、塑料等材料，要求结构坚固。6.4.3 模块间平整度（mm）：0.1，整屏平整度（mm）：0.2。6.5 色度 6.5.1 基色主波长误差 显示屏各基色主波长的实际值与标称值的误差D2 nm。6.5.2 白场色坐标 由三基色组成的全彩色显示屏在显示白场时，对应于CIE1931色度图中的x,y坐标应符合表3所规定的范围。表3 白场色坐标范围 x 坐标 0.28 0.27 0.37 0.33 y 坐标 0.25 0.30 0.33 0.37 6.6 外壳防护等级 按照 GB 42082008 的规定方法，屏幕正面不低于IP54，背面不低于IP50。6.7 视认性能 应符合 GB/T 238282009 的规定。6.8 电气安全性能 应符合 GB/T 238282009 的规定。6.9 机械力学性能 DB22/T 26482017 7 应符合 GB/T 238282009 的规定。6.10 功率 亮度不小于 600 cd/m2的情况下，最大功率应不大于600 W/m2，平均功率应不大于200 W/m2。6.11 通信接口与规程 6.11.1 接口包括 RJ-45 网口、DVI 接口、电源端子接口。接口与外部的连接应便于安装和维护。6.11.2 通信方式包括百兆以太网和千兆以太网。6.11.3 通信速率：控制系统与上位机之间通信速率应不低于 100 Mbps，控制系统内部板卡之间通信速率应不低于 1000 Mbps。6.12 可靠性及资质 6.12.1 可靠性要求：应支持环路信号冗余双备份；应支持开关电源热备份；应符合 GB/T 238282009的规定；像素失控率低于 1/400 000；典型寿命不低于 50000 h。6.12.2 资质要求：显示屏制造企业要求通过 ISO 9001质量管理体系认证；显示单元具备 CCC 认证证书。6.13 功能要求 6.13.1 驱动方式 恒流驱动。6.13.2 显示内容 同步显示视频源图像。6.13.3 灰度等级 大于等于14 bit。6.13.4 刷新频率 大于等于3000 Hz。6.13.5 手动功能 手动实现亮度调节、色温调节。6.13.6 自动功能 经通信接口接入系统后，应能接受系统或主控单元的控制，按系统或主控单元的命令正确显示相应的内容。6.13.7 自检功能 DB22/T 26482017 8 应设置自检功能和工作状态指示灯。6.13.8 光学性能 光学性能要求：逐点一致化校正，支持；像素密度，160000 点/m2；白平衡亮度（cd/m），600(色温9300 K，校正后)；亮度调节，支持程控、自动、手动；色温调节（K），300010000 可调；水平视角，175；垂直视角，175；对比度，3000：1；亮度均匀性，97%；色度均匀性（x，y），0.003 xy。6.13.9 检验方法 应符合SJ/T 111412012的规定。_
