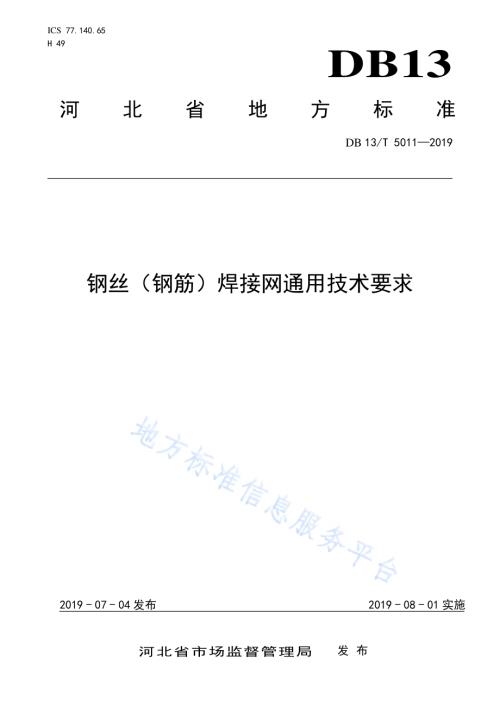

ICS 77.140.65 H 49 DB13 河北省地方标准 DB 13/T 50112019 钢丝（钢 筋）焊接 网通用技 术要求 2019-07-04 发布 2019-08-01 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5011 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 提出 单位：衡 水市 市场监 督管 理局。本标准 起草 单位：河 北泰 德钢筋 加工 有限 公司、安 平丝网 物流 协会、河 北省 丝网产 品质 量监 督 检验中心、河 北骄 阳丝 网设 备有限 责任 公司。本标准 主要 起草 人：王文 生、马 云 芳、高 继增、闫 明。DB13/T 5011 2019 1 钢 丝（钢 筋）焊接 网通用 技术要求 1 范围 本标准 规定 了钢 丝(钢筋)焊接网 通用 技术 要求 的术 语与定 义、产品 结构、分 类、标 记、技术 要求、试验方 法。本标准 适用 于直 径为0.4 mm 20 mm 的 钢丝(钢筋)以 电阻焊 排焊 或点 焊方 式焊 接的钢 丝网，统 称 为钢丝（钢筋）焊 接网（以 下简称 钢丝 网），可 用于 一般建 筑、支护、防 护、围护、养殖、仓 储、生 活工艺等。其它钢 丝网 可参 考本 标准 执行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 191 包装 储运 图示 标志 GB/T 228.1 金 属材 料拉 伸试验 第1部分:室温 试 验方法 GB/T 1499.1 钢筋 混凝 土 用钢 第1 部分：热 轧光 圆 钢筋 GB/T 1499.2 钢筋 混凝 土 用钢 第2 部分：热 轧带 肋 钢筋 GB/T 13788 冷 轧带 肋钢 筋 JC/T 540 混凝 土制 品用 冷拔低 碳钢 丝 JGJ 114-2014 钢筋 焊接 网混凝 土结 构技 术规 程 YB/T 5294 一 般用 途低 碳 钢丝 3 术语、定义、结 构、分类 下列术 语和 定义 适用 于本 文件。3.1 钢丝 是指直 径为0.4 mm20 mm范围，用于 加工 钢丝 网用 冷轧带 肋钢 筋、钢筋 混凝 土用热 轧光 圆钢 筋、钢筋混 凝土 用热 轧带 肋钢 筋、冷 轧带 肋钢 筋、一般 用途低 碳钢 丝、冷拔 低碳 钢丝等 原材 料总 称。3.1.1 钢丝（钢筋）焊 接网 由纵向 钢丝（简 称纵 线）和横向 钢丝（简 称横 线）组成且 分别 以一 定的 间距 排列，互成 直角，全部交叉 点均 用电 阻点 焊或 排焊方 法焊 接在 一起 的钢 丝网，如 图1 所示。根据 交 货时的 运输 要求，钢丝 网成型方 式有 片网 和卷 网两 种。DB13/T 5011 2019 2 a)网片平面图 b)毛边放大图 c)单面钢丝网 d)双面钢丝网 B 网宽；L 网长；B 横 线长度；L 纵线长度；a 横线间距；b 纵线间距；c1 毛边长度；c2 净毛边长度；d1 横线直径；d2 纵线直径 注：钢丝网产品订货合同可按 以上钢丝网结构图提供相应参数，若横线与纵线非90交叉 焊接，应提供具体的网格角度参数。3.1.2 横线、纵线 钢丝网 长宽 方向 中尺 寸较 小的一 个方 向上 的钢 丝称 为横线，尺 寸较 大的 方向 上的钢 丝称 为 纵 线。3.1.3 网宽、网长 钢丝网 最外 侧纵 线中 心间 距称为 网宽；钢 丝网 最外 侧横线 中心 间距 称为 网长（见图1）。图1 钢丝网 DB13/T 5011 2019 3 3.1.4 毛边、净毛 边 钢丝网 最外 侧钢 丝头 部端 面到相 邻焊 点中 心的 距离 称为毛 边；钢丝 网四 边钢 丝头部 端面 到与 之 相交的钢 丝外 侧表 面之 间的 距离称 为净 毛边（见 图1）。3.1.5 常规网、异 形网 钢丝网 横线 与纵 线为 互成90 单 面交 叉焊 接，且同 一 方向的 钢丝 材质、直 径、长度、间距 均相 等的网格 称为 常规 网；其它 结构称 为异 形网。3.1.6 进级等 级 两个相 邻钢 丝规 格的 直径 变动量 及连 个相 邻规 格网 格尺寸 变动 量，以毫 米计，见表2及表4。4 产品标 记 钢丝焊 接网 按网 片规 格进 行标记，表 示如 下：GW-默认 为 常规网，Y 表示 异形 网。默认 为 无毛边，S 表示 有毛 边。纵线 总 根数，单位：根。横线总 根数，单 位：根。纵线 直 径，默认 为等 直径；直 径 不等时，为最 大直 径，单 位：mm。横 线 直径，默 认为 等直 径；直 径 不等时，为最 大直径，单 位：mm 网长，单位：m 网宽，单位：m 默认 为 片网，J表 示卷 网。钢丝网 标记示例：GW-1.2 2.0-2.0 2.8-50 24，表示网宽为 1.2m，网长为 2.0 m，横线直径为 2.0 mm，纵线直径为2.8 mm，横线总根数为50 根,纵线总根数为24 根,无毛边常 规钢丝网片网。注：钢丝焊接网产品所用钢丝 材质牌号及力学性能应在订货合同中详细注明，网片规格为异形网或有毛边时需提供详细的网片图纸。5 技术要 求 5.1 钢丝 5.1.1 钢丝网 常用 材质、牌号、力 学性能 应符 合 表 1 的 规定，经 与客 户协 商并 在合 同 中注明 也可 采用其他材 质、牌号 钢丝。DB13/T 5011 2019 4 表1 常用 材质、牌 号 钢丝类别 执行标准 材质、牌号示例 一般用途低碳钢丝 YB/T 5294 冷拉钢丝 WCD、镀锌钢丝 SZ、退火钢丝TA 冷拔低碳钢丝 JC/T 540 CDW550 冷轧光圆钢筋 JGJ 114 CPB550 冷轧带肋钢筋 GB/T 13788 CRB550、CRB600、CRB600H、CRB800 热轧带肋钢筋 GB/T 1499.2 HRB(F)400、HRB(F)500 热轧光圆钢筋 GB/T 1499.1 HPB235、HPB300 5.1.2 钢丝直 径、进级 等级、直 径偏差 应符 合 表 2 的 要求。表2 钢丝 直径、进 级等 级、直径 偏差 单位：mm 钢丝直径 d 直径偏差 进级等级 直径系列示例 0.4 d 3.0 0.02 0.2 0.4、0.6、0.8、1.0、1.2 3.0 d 12.0 0.05 0.5 3.0、3.5、4.0、4.5、5.0 d 12.0 0.25 1.0 12、13、14、15、16 注：钢丝直径不包括涂覆层。5.1.3 同一钢 丝网 的钢 丝材 质、牌号应 相同。5.1.4 钢丝网 采用 单面 焊接 结构（见 图 1c）时，较 细钢 丝 的直径 不小 于较 粗钢 丝直 径的 0.6 倍；钢丝网采 用双 面焊 接结 构（见图 1d）时，双 面钢 丝直 径不小 于中 间钢 丝直 径 的0.7 倍，也不 大于 中间 钢丝直径 的1.25 倍。5.2 网片 5.2.1 钢丝网 网宽 及网 长应 由供 货双方 协商 确定，且 网面 最大尺 寸应 符合 表 3 的规 定。表3 钢丝 网网 面最 大尺 寸 单位：mm 网面最大宽度 片网最大长度 卷网最大外径 3700 12000 1000 5.2.2 钢丝网 网格 最小 尺寸 及进 级等级 应符 合 表 4 的 规定。表4 网格 最小 尺寸 及进 级 等级 单位：mm 钢丝直径 d 网格最小尺寸 进级等级 0.4d 1.0 6.25 6.25 6.25 1.0d 2.0 12.50 12.50 2.0d 3.0 25.00 25.00 12.50 3.0d 4.5 12.50 50.00 4.5d 7.0 50.00 50.00 25.00 7.0 d 10.0 50.00 100.00 d 10.0 100.00 100.00 50.00 注：钢丝直径不包括涂覆层。DB13/T 5011 2019 5 5.2.3 常规网 格间 距、对角 线允 许偏差 应符 合 表5 的 规定，其它 网格 精度 要求 应在 订货合 同 中 注 明。表 5 网格 间距、对 角线 偏 差 单 位：mm 网格尺寸（横 纵）网格间距偏差 对角线偏差 2525 1 1 5050 2 2 7575 3 3 100100 5 3 100100 10 5 5.2.4 钢丝网 毛边 长度 应满 足产 品订货 合同 的要 求；在订 货合同 中无 明确 的毛 边要 求时，净毛 边长 度最小 为 0.5 d，最大 不超 过 1.5 d。5.2.5 当钢丝 网交 货状 态为 片网 时，常 规网 面平 面度 应符 合表 6 的规 定，其它 网格 尺寸及 网面 平面 度要求由 供需 双方 协商 确定。表 6 钢丝 网网 面平 面度 单位：mm 钢丝直径 d1（横）d2（纵）网格尺寸 a（横）b（纵）每平方米面积平面度 1 1 且3 3 10d1 10d2 50 3 3 且5 5 15d1 15d2 30 5 5 10d1 10d2 10 5.2.6 焊点开 焊率 应符 合以 下要 求：a)用于一 般建 筑的 钢丝 网焊 点开焊 数量 不应 超过 整张 钢丝网 交叉 点总 数 的 1%，并且任 一根 钢 丝上不允 许出 现相 邻焊 点连 续开焊 的情 况，最外 侧钢 丝焊点 不允 许开 焊。b)其他钢 丝网 焊点 开焊 率由 供需双 方根 据网 片的 具体 用途协 商确 定。5.2.7 焊点抗 剪力 应符 合以 下要 求：a)单面钢 丝网（见 图 1c）焊 点抗剪 力应 不小 于钢 丝材 质规定 的最 小屈 服力 值 Fmin 的 35%。b)对于双 面钢 丝网（见 图 1d），双面 焊点 抗剪 力之 和应 不小于 钢丝 材质 规定 的最 小屈服 力 值Fmin的60%。c)最小屈 服 力Fmin 计 算公 式：S ReL min F（1）式中：ReL 下屈 服强 度，单位:MPa；S 钢丝 公称 横截 面积，单位:mm2。5.2.8 外观质 量应 符合 以下 要求 a)焊点处 钢丝 无明 显的 焊接 烧伤，应无 影响 使用 的的 熔核飞 溅、毛刺。b)钢丝网 表面 应无 影响 使用 的钢丝 损伤、断 裂、弯曲 变形。c)钢丝网 表面 应无 影响 使用 的锈蚀 或缺 口。DB13/T 5011 2019 6 6 试验方 法 6.1 钢丝直 径 6.1.1 尺寸及 偏差 用满 足精 度要 求的通 用量 具测 量；外观 目测检 验。6.1.2 采用钢 筋混 凝土 用热 轧光 圆钢筋 的钢 丝在 网长 不超 过 6 m 的网 面的 上、中、下 三个部 位的 横 线和纵线 上进 行量 取，每根 钢丝量 取两 个相 互垂 直方 向的钢 丝直 径，分别 记录 横线直 径和 纵线 直径。6.1.3 采用带 肋钢 筋的 钢丝，对 长度 为 0.5 m1.0 m 的 钢 丝样品 进行 称重，计 算所 称钢丝 公称 截面积，并换 算成 等截 面的 光 圆钢丝 直径。样品 的长 度 测量精 确 到1mm，重量 测量 精确到 至 少 0.1 g，样 品数量不 少 于5 根。6.2 网格间 距、对角 线 在网长 不超 过6 m的 网面 的 左、中、右 三个 部位 量取10 个网格 的纵 线间 距、横 线 间距、对 角线 偏差。6.3 网片毛 边、净毛 边 6.3.1 在网长 不超 过 6 m 的 网面 的上、中、下三 个部 位分 别测量 连 续10 根钢 丝毛 边 长度，计算 实际毛边与 产品 要求 毛边 长度 的差值。6.3.2 在网长 不超 过 6 m 的 网面 的上、中、下三 个部 位分 别测量 连 续10 根钢 丝净 毛 边长度。6.4 网面平 面度 取面积不大于1.5 mm2成品网片样品或从网面上 截取网宽1m，网长1.5 m的样品，以横线、纵线 分别朝下 的方 式两 次放 置于 同一个 平面 度不 大于0.5 mm 的测 量平 台上，在 网面 的 上、中、下、左、中、右九个 部位 分别 测量 网片 最高点 与测 量平 台面 之间 的垂直 距离H，取测 量的 最 大值计 算网 面变 形弧 高h（即网 面平 面度）。实测网 面平 面度 计算 公式：h=H-（d1+d2）（2）式中：H 网片 最高 点与 测量 平 台面之 间的 垂直 距离，单 位：mm。d1 纵线 直径，单 位：mm。d2 横线 直径，单 位：mm。每平方 米网 面平 面度h1 为：h1=h/S（3）式中：S 实测 网面 面积，单 位：m2。6.5 钢丝力 学性 能 按标准GB/T 228.1 的规 定 进行检 测。6.6 焊点开 焊率 DB13/T 5011 2019 7 a)对于片 网，将网 宽不 超 过2 m，网 长不 超 过 3 m，且 重量不 超 过50 kg 的 网片 从1.2 m 高 度自由跌落 于平 整的 水泥 地面 上，目 测检 查焊 点开 焊数 量，检 测样 品数 量不 少 于5 片。b)其他网 片及 卷网，直 接目 测任 意 10 m2网面 的焊 点开 焊数量。6.7 焊点抗 剪力 6.7.1 在钢丝 网上 任意 取 5 个焊 点，采 用精 度等 级不 低于1 级的 拉伸 试验 机进 行焊 点拉伸 试验，拉 伸实验机 拉伸 速度 每分 钟 为5 mm，见图 2。6.7.2 计算焊 点断 开时 拉力 平均 值即为 焊点 抗剪 力。a)单面 钢丝 网受 力简 图 b)双面 钢丝 网 受 力简 图 图 2 焊点 抗剪 力测 试示 意 DB13/T 5011 2019 8 附 录 A(资料 性附 录)推荐采 用的 抗剪 力试 验专 用夹具 示意 图 图 A.1 单 面钢 丝网 试验 图 A.2 双 面钢 丝网 试验 DB13/T 5011 2019 9 固定试 样夹 具应 满足 以下 条件：a)可实现 沿受 拉钢 丝轴 线施 加拉伸 载荷；b)受拉钢 丝自 由端 可沿 轴线 方向滑 动；c)试样横 向钢 丝可 稳定 固定，横向 钢丝 支点 间距 可防 止其产 生过 大的 弯曲 变形 和转动。单面钢 丝网 试验 采用 图A.1,双面 钢丝 网试 验采 用图A.2。_
