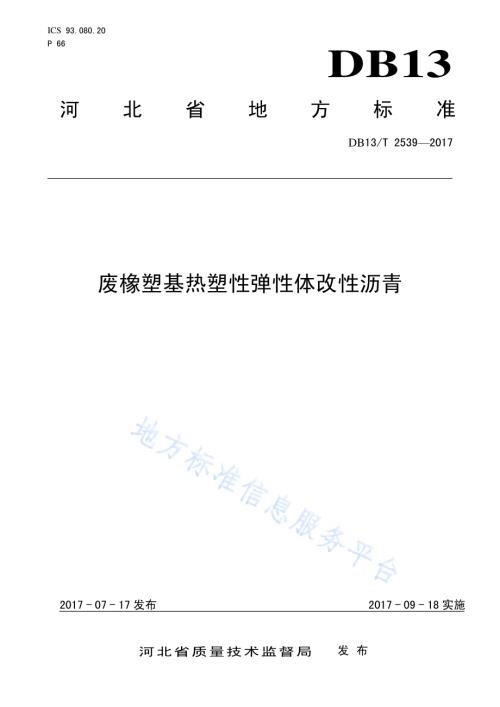

ICS 93.080.20 P 66 DB13 河北省地方标准 DB13/T 2539 2017 废橡塑基 热塑性弹 性体改性 沥青 2017-07-17 发布 2017-09-18 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2539 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 交通 运输 厅提出 并归 口。本标准 起草 单位：河 北省 高速公 路 邢 汾管 理处、交 通运输 部公 路科 学研 究院、河北 路桥 集团 有 限公司、二秦 高速 公路 张家 口管理 处。本标准 主 要 起草 人：曹东 伟、李 作恒、张 海燕、赵 文忠、范勇 军、郭海 燕、刘书祥、王 林山、杨榕、郝一 川、侯琳。DB13/T 2539 2017 1 废橡塑基 热塑性 弹性体改 性沥青 1 范围 本标准 规定 了废 橡塑 基热 塑性弹 性体 和道 路石 油沥 青（包 括使 用外 掺剂）为 原料加 工的 改性 沥 青的技术 要求、加 工、试验 方法、检验 规则、运 输和 存储的 要求。本标准 适用 于河 北省 各 等 级公路 和城 市道 路。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 533 硫化 橡胶 或热 塑性橡 胶 密度 的测 定 GB/T 3682 热 塑性 塑料 熔 体质量 流动 速率 和熔 体体 积流动 速率 的测 定 JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程 JTG F40 公路 沥青 路面 施 工技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 废橡塑 基热 塑性 弹性 体 以废橡 胶和 废塑 料为 主要 成份，经过 一定 工艺 合成 加工、并制 备成 为均 匀颗粒 状的 路面 沥青 改 性材料，简称TPE。3.2 废橡塑 基热 塑性 弹性 体改 性沥青 采用 废 橡塑 基热 塑性 弹性 体（TPE）作为 改性 剂制 备 的 沥青。3.3 废橡塑 基热 塑性 弹性 体 的 掺量 废橡塑 基热 塑 性 弹性 体 的 掺量 以 废橡 塑基 热塑 性弹 性体（TPE）占 改性 沥青 总量 的质量 百分 数 计 算。3.4 熔体 质 量流 动速 率 在190 温 度和2.16kg 压 力 下，TPE 熔体在10min 内 通 过标准 口模（内径2.095mm 0.005mm）的重 量值，以g/10min 计。3.5 DB13/T 2539 2017 2 外掺剂 在 废橡 塑基 热塑 性弹 性体 改性沥 青 中 掺加 的助 剂。4 技术要 求 4.1 原材料 4.1.1 基质沥 青 加工废 橡塑 基热 塑性 弹性 体改性 沥青 的基 质沥 青可 选用JTG F40 规 定的A 级70 号、90 号道 路石 油 沥青。4.1.2 废橡塑 基热 塑性 弹性 体 废橡塑 基热 塑性 弹性 体技 术要求 见表1。表1 废橡塑 基热 塑性 弹性 体技 术要求 项目 单位 技术要求 外观-颗粒状，均匀、饱满 单个 颗粒质量 g 0.0 3 密度 g/cm3 1.0 熔体质量流动速率 g/10min 2.0 灰分%1.0 4.2 废橡塑 基热 塑性 弹性 体改 性沥青 废橡塑 基热 塑性 弹性 体改 性沥青 的技 术要 求见 表2。表2 废橡塑 基热 塑性 弹性 体改 性沥青 技术 要求 项目 单位 技术要求 运动粘度（135）Pa.s 3 针入度（25,100g,5s）0.1mm 4080 软化点 60 延度(5cm/min,5)cm 10 贮存稳定性a离析，48h 软化点 差 3 薄膜烘箱老化后残留物 质量损失%1.0 针入度比（25）%60 闪点 230 a：贮存稳定性适用于工厂生产的成品改性沥青。5 加工 5.1 加工设 备 DB13/T 2539 2017 3 a)基质沥 青存 储罐；b)废橡塑 基热 塑性 弹性 体的 添加设 备；c)外掺剂 及其 他添 加剂 的添 加设备；d)基质沥 青与 废橡 塑基 热塑 性弹性 体等 原材 料的 预混 罐，应 具有 快速 升温 功能；e)具有剪 切功 能的 胶体 磨 或 高速剪切 设备；f)改性沥 青生 产反 应罐，应 具备搅 拌功 能；g)废橡塑 基热 塑性 弹性 体改 性沥青 加工 设备 的加 温和 控温系 统；h)废橡塑 基热 塑 性 弹性 体改 性沥青 的质 量监 控设 备。5.2 加工流 程 a)基质沥 青、TPE 改性 剂等 原材料 的添 加；b)基质沥 青、TPE 改性 剂等 原材料 的预 混；c)原材料 经过 搅拌、剪 切后 制成废 橡塑 基热 塑性 弹性 体改性 沥青；d)废橡塑 基热 塑性 弹性 体改 性沥青 质量 检测。5.3 加工前 的准 备 5.3.1 废橡塑 基热 塑性 弹性 体改 性沥青 生产 前，应根据 实 际工程 要求 的技 术指 标进 行配方 的设 计，以确定生 产该 改性 沥青 的基 质沥青 的品 种、废橡 塑基 热塑性 弹性 体的 掺量、外 掺剂的 品种 和掺 量等。5.3.2 加工废 橡塑 基热 塑性 弹性 体改性 沥青 前，加工 设备 中的计 量装 置应 该进 行专 门标定，并 贴有 计量标签。对 于固 定式 的加 工设备，按 计量 有效 期年 限的频 率进 行标 定；对于 移动式 设备，每 个工 程 开工前均 需要 标定。计 量标 定的主 要仪 器或 传感 器有：所有 的称 重设 备传 感器、温度 传感 器、流量 计、搅拌器。5.3.3 在正式 生产 前，应进 行试 生产。5.4 加工方法 5.4.1 废橡塑 基热 塑性 弹性 体改 性沥青 通过 高速 剪切 加工。5.4.2 废橡塑 基热 塑性 弹性 体改 性沥青 的加 工温 度 应 控制 在170 185。加工 设 备应有 自动 温控系统，控温 精度 为3。5.4.3 废橡塑 基热 塑性 弹性 体 掺 量可以 根据 实际 使用 的技 术要求 确定；一般 来 说，废 橡塑基 热塑 性 弹性体（TPE）的 掺量 为10%25%，推 荐值 为15%。5.4.4 废橡塑 基热 塑性 弹性 体改 性沥青 的加 工时 间一 般不 小于 90min。5.4.5 在生产 过程 中，应及 时检 测每批 废橡 塑基 热塑 性弹 性体改 性沥 青的 技术 指标。6 试验方 法 6.1 废橡塑 基热 塑性 弹性 体 6.1.1 外观 通过目 测、手感 检验。DB13/T 2539 2017 4 6.1.2 单个颗 粒质 量 按照附 录A 进行。6.1.3 密度 按照GB/T 533 的 方法B进行。6.1.4 熔体质 量流 动速 率 按照GB/T 3682 进行。6.1.5 灰分 按照JTG E20 中 的T0614 进 行。6.2 废橡塑 基热 塑性 弹性 体改 性沥青 6.2.1 抽样 按JTG E20 中的T0601 进行。6.2.2 运动粘度 按照JTG E20中的 T0625 进 行。6.2.3 针入度 按照JTG E20中的 T0604 进 行。6.2.4 软化点 按照JTGE20 中的 T0606 进 行。6.2.5 延度 按照JTG E20中的 T0605 进 行。6.2.6 离析，48h 软化 点 差 按照JTG E20中的 T0606 进 行。6.2.7 薄膜加热 按照JTG E20中的 T0609 进 行。6.2.8 闪点 按照JTG E20中的 T0633 进 行。7 检验规 则 7.1 检验项 目 按照6.2.1 6.2.7 的 规定，对每 批产 品进 行出 厂检 验。DB13/T 2539 2017 5 7.2 组批、抽样 和判 定规 则 7.2.1 组批 应根据 产量 将产 品分 批编 号，每 一批 号为50t，不 足50t的 按一 个批 号计。7.2.2 抽样 同一批 号的 产品 抽检 一次。抽样 时，随机 从改 性沥 青制作 设备 取样 口抽 取等 量的废 橡塑 基热 塑 性弹性体 改性 沥青，不 少于5kg。一 份送 检，一份 封样 保存。且采 集的 样品 应立 即在现 场灌 模。7.2.3 判定规 则 产品经 检验 若各 项性 能均 符合第4章 中规 定的 技术 要 求，则判 定该 批号 废橡 塑基 热塑性 弹性 体改 性沥青为 合格 产品。如 有一 项不符 合规 定的 技术 要求 时，则对 封 样保 存的 样品 进行复 查，如全 部达 到 标准规定 则判 为合 格；否则，该批 产品 不合 格。如有 两项及 两项 以上 不符 合规 定的技 术要 求时，则 该 批产品不 合格。8 运输 和 存储 8.1 废橡塑 基热 塑性 弹性 体改 性沥青 在 储 罐中 的 存 储温 度 不应 低于 130。8.2 废橡塑 基热 塑性 弹性 体改 性沥青 在运 输、存储 及使 用中应 有良 好的 防水 措施，避免 雨水 或加 热 管道蒸 气 进入 沥青 中。8.3 废橡塑 基热 塑性 弹性 体改 性沥青 在运 输和 存储 全过 程中必 须通 风良 好，并 有专 人负责，确 保 安 全。A DB13/T 2539 2017 6 附 录 A（规范 性附 录）废橡塑 基热 塑性 弹性 单个 颗粒质 量测 定方 法 A.1 范围 本试验 适用 于确 定废 橡塑 基热塑 性弹 性体 单个 颗粒 质量。A.2 试验仪 器 电子天 平：精确 度0.001g，量程0220g。A.3 方法与 步骤 A.3.1 将取好 的废 橡塑 基热 塑性 弹性体 样品 料用 四分 法缩 分至500g试 样备 用。A.3.2 从试样 中随 即抽 取不 少于10 颗的 废橡 塑基 热塑 性弹 性 体颗粒，记 下颗 粒数。A.3.3 采用电 子天 平对 每个 颗粒 进行称 量，准确 至0.001g。A.4 结果计 算 计算抽 取的 废橡 塑基 热塑 性弹性 体的 单个 颗粒 质量 平均值。同一试 样至 少平 行试 验两 次，当 两次 平行 试验 结果 误差不 超过10%时，取其 平 均值作 为试 验 结 果。A.5 试验报告 试验报 告 应 包括 以下 内容：a)样品的 名称、规 格和 编号；b)本标准 编号；c)试验日 期、环境 温度 和试 验设备；d)试验结 果：1)试验取 样数 量；2)单个颗 粒试 验结 果；3)质量的 平均 值。_
