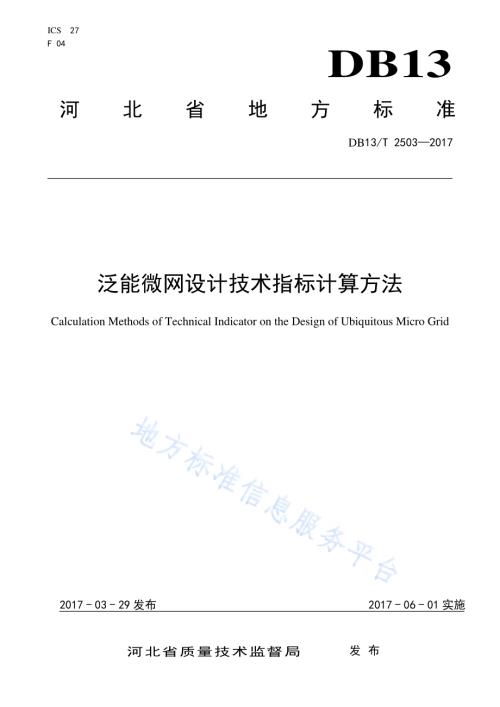

ICS 27 F 04 DB13 河北省地方标准 DB13/T 2503 2017 泛能微网 设计技术 指标计算 方法 Calculation Methods of Technical Indicator on the Design of Ubiquitous Micro Grid 2017-03-29 发布 2017-06-01 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2503 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出 的规 则起 草。本标准 由廊 坊市 质量 技术 监督局 提出。本标准 起草 单位:新 奥泛 能 网络科 技股 份有 限公 司。本标准 主 要 起草 人：薛贵 生、薛 康、孙伯 宇、孙振 华、杜 浩。DB13/T 2503 2017 1 泛 能微网 设计技术 指标计 算方法 1 范围 本标准 规定 了泛 能微 网设计 相关 技术 指标 的 术 语及 定义、计算 方法。本标准 适用 于泛 能微 网 设 计相关 技术 指标 的计 算。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 2589-2008 综 合能 耗 计算通 则 3 术语 和 定义 下列术 语和 定义 适用 于本 文件。3.1 泛能微 网 泛能微 网是 由能 源生 产、储运、应用 及信 息系 统构 成，对 区域(如 商圈、园 区、城 区等)冷、热、电、气 等多 种能 源和 信息 进行高 效集 成的 智能 化网 络。3.2 供能系 统边 界 泛能微 网供 能系 统的 边界 是指泛 能站 中的 能源 系统 的边界，详 见 图1，由于 供能系 统的 不同，能源系统 也有 可能 是其 中的 某个子 系统：a)燃气联 供单 元及 附属 设备：包 括燃 气发 电机，余热 利 用设备 及其 控制 系统，以 及冷却 塔本 体、冷却水 泵及 其控 制系 统及 配套的 基础 设施；b)调峰单 元及 附属 设备：包 括电制 冷机、热 泵、燃气 锅炉、直燃 机等 及其 控制 系统，以及 冷 却塔本体、冷 却水 泵及 其控 制系统 及配 套的 基础 设施。b)调峰单 元及附属 设备a)燃气 联供单元及附属 设备供 能系统边 界一次 能源 输入能量输出 建筑末端 图1 供能系 统边 界示 意图 DB13/T 2503 2017 2 4 泛能微 网设计 技 术指 标 释 义及 计 算方 法 4.1 终端 可 再生 能源 利用 率 终端可 再生 能源 利用 率 指 利用可 再生 能源 在泛 能微 网供出 能源 中的 占比。终端可 再生 能源 利用 率按 公式（1）计算：kl kr kdl r dQ Q Q D q=100%Q Q Q D qk.(1)式中：k 终 端可 再生 能源 利 用率；Qkl 利用 可再 生能 源供 出的年 累计 供冷 量（MJ）；Qkr 利用 可再 生能 源供 出的年 累计 供热 量（MJ）；Qkd 利用 可再 生能 源供 出的年 累计 供电 量（kWh）；Ql 泛能 微网 供出 的年 累计供 冷量（MJ）；Qr 泛能 微网 供出 的年 累计供 热量（MJ）；Qd 泛能 微网 供出 的年 累计供 电量（kWh）；D 当地 电网 每度 电折 合 所耗标 准煤 量（kgce/kWh）；q 标准 煤热 值（MJ/kg）。4.2 终端 清 洁能 源利 用率 终端清 洁能 源利 用率 指利 用清洁 能源 所提 供的 能源 在泛能 微网 供出 能源 中的 占比。其中 所利 用 的清洁能 源包 括可 再生 的、消耗后 可得 到恢 复，或非 可再生 的（如风 能、水能、天然 气等）及 经洁 净 技术处理 过的 能源（如 洁净 煤、油 等）。终端清 洁能 源利 用率 按公 式（2）计 算：ql qr qdl r dQ Q Q D q=100%Q Q Q D qq.(2)式中：q 终 端清 洁能 源利 用 率；Qql 利用 清洁 能源 供出 的年累 计供 冷量（MJ）；Qqr 利用 清洁 能源 供出 的年累 计供 热量（MJ）；Qqd 利用 清洁 能源 供出 的年累 计供 电量（kWh）；Ql 泛能 微网 供出 的年 累计供 冷量（MJ）；Qr 泛能 微网 供出 的年 累计供 热量（MJ）；Qd 泛能 微网 供出 的年 累计供 电量（kWh）；D 当地 电网 每度 电折 合 所耗标 准煤 量（kgce/kWh）；q 标准 煤热 值（MJ/kg）。4.3 综合能 耗计 算方 法 4.3.1 公式 综合能 耗计 算方 法按 照GB/T 2589-2008 中 公式（3）进行计 算。DB13/T 2503 2017 3 1=()niiiE e p.(3)式中：E 综合 能耗；n 消耗 能源 品种 数；ei 生产 和服 务活 动中 消耗的 第i 种能 源实 物量，各消耗 能源 的实 物量 单位 参见GB/T 2589-2008中附 录 A；pi 第 i 种能 源的 折算 系数，按能 量的 当量 值或 能源等 价值 折算，折 算系 数见 GB/T 2589-2008中附 录 A。4.3.2 节能率 节能率 指供 给相 同质 量的 能源，两个 方案 年均 综合 能耗差 值与 两个 方案 中年 均综合 能耗 较大 者 的比值。节能率 按公 式（4）计算：1111()()=100%(),()nni i i iiinni i i iiie p e pMax e p e p.(4)式中：节能 率；n 消耗 能源 品种 数；ei，ei 生 产和 服务 活 动中消 耗的 第 i 种能 源实 物量，各消 耗能 源的 实物 量单位 参 见 GB/T 2589-2008 中附 录A；pi 第 i 种能 源的 折算 系数，按能 量的 当量 值或 能源等 价值 折算，折 算系 数见 GB/T 2589-2008中附 录 A。4.4 设施利 用率 设施利 用率 指单 台机 组年 累计供 出能 量与 机组 全年 计划开 启小 时满 负荷 运行 所能供 给的 能量 的 比值。计划开 启小 时数 是指 计划 中需要 设备 开启 的时 间段 的小时 数量 和。设施利 用率 按公 式（5）计 算：a0Q=100%WT.(5)式中：设 施利 用率；Qa 单台 机组 年累 计供 出能量（kWh）；W 单台 机组 单一 某种 能 源装机 容量（kW）；T0 全年 计划 开启 小时 数（h）。4.5 年平均 能源 综 合 利用 率 年平均 能源 综合 利用 率 指 供能系 统年 累计 供出 能量 与供能 系统 年累 计能 源消 耗量的 比值。年平均 能源 综合 利用 率 按 公式（6）计算：DB13/T 2503 2017 4 01W+Q=100%()lrniiiQW D q f p.(6)式中：年平 均能 源综 合利 用率；W 年累 计发 电量（MJ）；W0 年累 计耗 电量（kWh）；Ql 年累 计供 冷量（MJ）；Qr 年累 计供 热量（MJ）；n 消耗 非可 再生 能源 品 种数；fi 生产 和服 务活 动中 消耗的 第 i 种非 可再 生能 源实物 量,各消 耗能 源的 实 物量单 位参 见GB/T 2589-2008 中附 录A；pi 第i 种非 可再 生能 源的折 算系 数，按能 量当 量值或 能源 等价 值折 算，折算系 数参见 GB/T 2589-2008 中附 录A；D 当地 电网 每度 电折 合 所耗标 准煤 量（kgce/kWh）；q 标准 煤热 值（MJ/kg）。4.6 碳排放 量 4.6.1 分类 碳排放 总量 包括 直接 排放 量和间 接排 放量 部分。4.6.2 直接排 放量 直接碳 排放 指固 定设 施燃 烧化石 燃料 产生 的二 氧化 碳排放。碳排放 量按 公式（7）计 算：1E=A Fniiib.(7)式中：Eb i 种 化石 燃料 的碳 排 放量（kg）；Fi i 种 燃料 的排 放因 子(kgCO2/MJ)；Ai i 种 化石 燃料 的热 量(MJ)。4.6.3 间接排 放量 间接碳 排放 量指 固定 设施 电力消 耗隐 含的 生产 电力 时的二 氧化 碳排 放。间接碳 排放 量按 公式（8）计算：gE=n fe.(8)式中：Ee 间接 碳排 放量（kg）；n 电力 消耗 总量（MJ）；fg 间接 排放 系数（kgCO2/MJ）。4.6.4 碳排放 总量 DB13/T 2503 2017 5 碳排放 总量 计算 公式 按公 式（9）：2coE=E Ebe.(9)4.7 污染物 减排 量 4.7.1 污染物 减排 量 污染物 减排 量指 供给 相同 质量的 能源，两个 方案 年均 累计输 入能 源量 所产 生污 染物排 放量 的 差 值。污染物 减排 量按 公式（10）计算：11=()()nni i i iiiee.(10)式中：污染 物减 排量；n 消耗 能源 品种 数；ei，ei 生 产和 服务 活 动中消 耗的 第 i 种能 源实 物量，各消 耗能 源的 实物 量单位 参 见GB/T 2589-2008 中附 录A；i 第i 种 能源 的排 放 因子(kg/GJ)。4.7.2 污染物 减排 率 污染物 减排 率指 供给 相同 质量的 能源，两 个方 案年 均累计 输入 能源 量所 产生 污染物 排放 量的 差 值与两个 方案 中年 均累 计输 入能源 量所 产生 的污 染物 排放量 较大 者的 比值。污染物 减排 率按 公式（11）计算：1111()()=100%(),()nni i i iiinni i i iiieeMax e e.(11)式中：污染 物减 排率；n 消耗 能源 品种 数；ei，ei 生 产和 服务 活 动中消 耗的 第 i 种能 源实 物量,各消 耗能 源的 实物 量 单位参 见 GB/T 2589-2008 中附 录A；i 第i 种 能源 的排 放 因子(kg/GJ)。_
