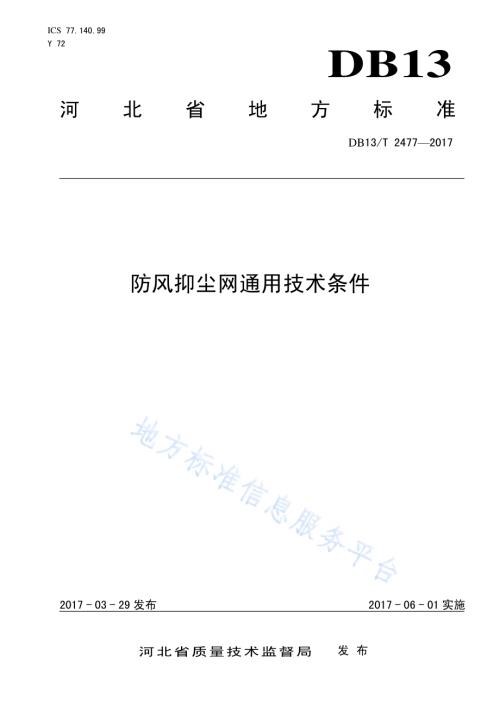

ICS 77.140.99 Y 72 DB13 河北省地方标准 DB13/T 2477 2017 防风抑尘 网通用技 术条件 2017-03-29 发布 2017-06-01 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2477 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由 衡 水市 质量 技术 监督局 提出。本标准 起草 单位：河北 省 丝网产 品质 量监 督检 验中 心、安平 县昊 昌丝 网制 造 有限公 司、安 平安 华五金网类 制品 有限 公司。本标准 主要 起草 人：闫明、陈南、张 静、张子 强、尚新强、赵 彦辉、刘 立雄。DB13/T 2477 2017 1 防风抑尘 网通 用 技术条件 1 范围 本标准 规定 了防 风抑 尘网 的术语 和定 义、产品 分类 及结构、要 求、试验 方法、检验 规则 和标 志、包装、运 输、贮存。本标准 适用 于工 业与 民用 建筑、装备 制造 业、矿 业、交通、水利、市政 工程 以及 耐用消 费品 等 防 风、抑尘、隔音、降 噪用 防风 抑尘网。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 2518 连 续热 镀锌 钢板及 钢带 GB/T 9286 色 漆和 清漆 漆膜 的划 格试 验 GB/T 26941.1-2011 隔离栅 第1部 分：通则 HG/T 2006 热 固性 粉末 涂 料 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 防风抑 尘网（The Wind Dust Protection Fence）利用空 气动 力学 原理，按 照实施 现场 环境 风洞 实验 结果加 工成 一定 几何 形状、开孔 率和 不同 孔形 组合挡风 抑尘 墙，使流 通 的 空气（强风）从 外通 过墙 体时，在墙 体内 侧形 成上、下干 扰的 气流 以达 到 外 侧强风，内侧 弱风，外 侧小 风，内 侧无 风的 效果，从 而防止 粉尘 飞扬 的网。3.2 开孔率（Opening rate）防风抑 尘网 所有 网 孔 的总 面积与 板 面 总面 积的 比值，用百 分率 表示。3.3 贯穿的 孔穴（The hole with run through）两个及 以上 任意 孔相 连的 孔洞。4 产品分 类及 结构 4.1 产品分 类 DB13/T 2477 2017 2 按产品 结构 型式 分为 三类，产品 结构 和代 号见 表1。表1 产品分 类 结构型式 单峰型 双峰型 三峰型 代号 GD GS GF 4.2 产品结 构 单峰型 结构 形式 见图1、图2。双 峰型 结构 形式 见图3。三峰 型结 构形 式见 图4。图1 单峰型（单 孔峰 顶）图2 单峰型（双 孔峰 顶）DB13/T 2477 2017 3 图3 双峰型 图4 三峰型 4.3 产品型 号表 示 产品的 型号 表示 方法 如 图5 所示:示例：GD 5600 810 0.5 30 30 表示网长为 5600mm，网宽为 810mm，板厚 为 0.5mm，开孔率为 30%，网孔直径为 30mm 的单峰型防风抑尘网。图5 产品型 号表 示方 法 DB13/T 2477 2017 4 5 要求 5.1 材料 5.1.1 采用镀 锌钢 板做 为基 础材 料，并 应符 合 GB/T 2518 的规定（材 料牌 号由 供需 双方商 定），由 数控设备 进行 冲孔，成 型，再进行 双面 高压 静电 粉末 喷涂的 表面 抗腐 蚀处 理。5.1.2 热镀锌 钢板 的镀 锌层 附着 量双面 不小 于 40g/m2，单 面最小 值 为20g/m2，锌铝 合金涂 层钢 板的 锌铝合金 涂层 附着 量双 面不 小于 150g/m2，单面 最小 值 为 75g/m2。特殊 要求 由供 需双方 商定。5.1.3 热固性 粉末 涂料 应符 合 HG/T 2006 的 规定。5.2 尺寸及 偏差 防风抑 尘网 的尺 寸及 偏差 应符合 表2 规定。表2 尺 寸及 偏差 结构形式 单峰型 双峰型 三峰型 规格 偏差 规格 偏差 规格 偏差 网长 L，mm 6000+10 0mm 6000+10 6000+10 网宽 W，mm 250 300 450 5 500 5 810 910 5 峰高 H，mm 65 75-80 80 2 78 2 78 65 2 峰间距 S，mm-250 5 275 300 5 板厚 D，mm 0.5 1.2 0.1 0.71.2 0.1 0.51.2 0.1 网孔直径，mm 单孔峰顶 24 0.5 30、20、33 0.5 24-50 0.5 双孔峰顶-20 30 0.5 斜面孔直径，mm 18 0.5 18 0.5 13、14、16 0.5 塑层厚度（双面），mm 0.1 0.1 0.1 开孔率a（参考值)，%25 35 2535 25 35 注：a开孔率数值为优选数值，特殊要求由供需双方商定。5.3 表面质 量 经喷涂 处理 后的 表面 应光 洁、色 泽均 匀，颜色 一致，不应有 脱皮、气 泡、露底、龟裂及 烧焦 等缺 陷，其冲孔 面不 应有 毛刺。5.4 抗冲击 性能 进行冲 击试 验后 产品 不应 出现断 裂和 贯穿 的孔 穴。5.5 防腐性 能 DB13/T 2477 2017 5 5.5.1 涂塑层 附着 性能 应符 合:热 固性粉 末涂 层不 低 于 0 级。级别 分类 见GB/T 9286。5.5.2 涂塑层 耐盐 雾腐 蚀性 能应 符合：无腐 蚀现 象，基体 钢材在 切割 边缘 出现 的锈 蚀不予 考虑。5.5.3 涂塑层 耐湿 热性 能应 符合：划痕 部位 任何 一侧0.5mm 外，涂塑 层应 无气 泡、剥 离、生 锈等 现象。5.5.4 涂塑层 耐候 性能 应符 合：经总照 射能 量不 小 于 3.5 106kJ/m2人 工加 速老 化后，涂塑 层不 应产 生裂纹、破损 等损 伤现 象。6 试验方 法 6.1 尺寸偏 差 6.1.1 网孔及 斜面 孔的 测量:首 先 在网面 上目 测检 验网 面总 的状况，在 据边 缘孔 10mm 的区域 进行 测量。沿长度 方向 测 量 10 个连 续 网孔直 径，确定 其平 均值。用精 度 为 0.01mm 的游 标 卡尺检 验。6.1.2 网长、网宽、峰 高、峰间 距用精 度 为0.5mm 的 钢卷 尺检验。6.1.3 板厚用 精度 为0.01mm 的 千 分尺检 验。6.1.4 涂塑层 厚度 用涂 层测 厚仪 检验。6.1.5 网长、网宽、峰 高、峰间 距、板 厚、涂塑 层厚 度均 测量三 次取 平均 值。6.2 表面质 量 6.2.1 镀锌（锌铝 合金）层 附着 量采用 重量 法测 定。按 照GB/T 26941.1-2011 附录C 进行。6.2.2 表面质 量通 过目 测检 验。6.3 抗冲击 性能 在产品 的中上 方，用 质量 为1kg的 钢球，距波 峰顶 点1.5m的高 度自 由落 下，产 品没有 断裂和 贯 穿的孔穴。6.4 防腐性 能 6.4.1 涂塑层 附着 性能 应按 照 GB/T 9286 的 规定 进行 试验,切割间 距 为2mm。6.4.2 涂塑层 耐盐 雾腐 蚀性 能应 按照 GB/T 26941.1-2011 中 5.4.2.9 板状 试样 的规 定进行 试验。6.4.3 涂塑层 耐湿 热性 能应 按 照GB/T 26941.1-2011 中 5.4.2.10 的规 定进 行试 验。6.4.4 涂塑层 耐候 性能 应按 照 GB/T 26941.1-2011 中5.4.2.12 的 规定 进行 试验。6.5 特殊要 求的 检验 由供 需双 方商定。7 检验规 则 7.1 检验分 类 产品的 检验 分为 型式 检验 和出厂 检验。型 式检 验和 出厂检 验项 目见 表3，所 有 项目均 合格 方可 签发合格证。DB13/T 2477 2017 6 表3 检 验项 目 序号 项目名称 出厂检验 型式检验 1 网长 2 网宽 3 峰高 4 板厚 5 网孔直径 6 斜面孔直径 7 峰间距 8 表面质量 9 镀层附着量 10 涂塑层厚度 11 抗冲击性能-12 防腐性能-注*表示需要检验，-表示不 需要检验 7.2 型式检 验 7.2.1 检验项 目 型式检 验项 目包 括本 标准 规定的 全部 项目，正常 生 产时 每 2 年 进行 一次，有 下列情 况之 一时，也应进行型 式检 验：a)新产品 定型 鉴定；b)正式生 产后，如 结构、材 料、工 艺有 较大 改变，可 能影响 产品 质量 时；c)产品停 产一 年以 上，恢复 生产时；d)出厂检 验结 果与 上次 型式 检验结 果有 较大 差异 时；e)国家质 量监 督机 构提 出要 求时。7.2.2 判定 规则 每批随 机抽 取 5%进 行检 验，如出 现小 数点，按 进 到1 计算。型 式检 验各 项检 验指标 全部 符合 本标准技术 要求，则 判为 合格。若有 一项 不符 合要 求，应加倍 取样 进行 该项 复检，复检 结果 仍不 合格，则 判该批产 品不 合格。7.3 出厂检 验 7.3.1 组批 同一基 底材 料，同一 规格 尺寸 的 100 片为 一批，不 足 100 片的 按一 批计 算。每批随 机抽 取 3%进行检验，如出 现小 数点，按 进到 1 计算。7.3.2 判定规 则 出厂检 验项 目见 表 3，所 有项目 均合 格 则 判该 批产 品合格。DB13/T 2477 2017 7 8 标志、包装、运 输、储存 8.1 标志 8.1.1 产品应 附带 产品 合格 证，产品合 格证 包括 以下 内容：a)产品名 称；b)产品标 记；c)商标；d)制造厂 名；e)检验员 代号；f)生产日 期。8.1.2 产品包 装 的 标志 应清 晰，包括以 下内 容：a)产品名 称；b)产品标 记；c)数量；d)重量；e)商标；f)制造厂 名和 厂址；g)出厂日 期；h)执行标 准编 号。8.2 包装 产品包 装应 牢固 安全，并 内附合 格证。8.3 运输 产品在 运输 中应 避免 冲击、挤压 及化 学品 的腐 蚀。8.4 贮存 产品应 贮存 在空 气流 通，相对湿 度小 于 85%RH，无 腐蚀性 气体 的仓 库中，若 产品置 于底 层仓 库中，应离地 面 200mm 以上。_
