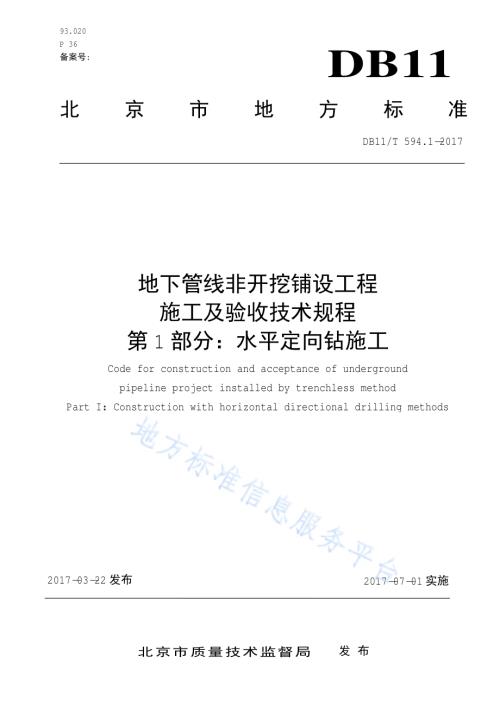

93.020 P 36 备案号:DB11 北京市地方标准 DB11/T 594.1-2017地下管线非开挖铺设工程 施工及验收技术规程 第 1部分：水平定向钻施工 Code for construction and acceptance of underground pipeline project installed by trenchless method Part I：Construction with horizontal directional drilling methods 2017-03-22发布 2017-07-01实施 北京市质量技术监督局 发布 DB11/T 594.1 2017 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般规定.3 5 水平定向钻施工.4 6 工程质量检验及验收.12 7 安全与文明施工.16 附录 A（规范性附录）水平定向钻施工记录表.18 DB11/T 594.1 2017 II 前 言 DB11/T594地下管线非开挖铺设工程施工及验收技术规程分为以下三个部分：第 1部分：水平定向钻施工；第 2部分：顶管施工；第 3部分：夯管施工。本部分为 DB11/T 594的第 1部分。本部分按照 GB/T 1.1 2009给出的规则起草。本部分替代 DB11/T594.1 2008地下管线非开挖铺设工程施工及验收技术规程 第 1部分：水平定向钻施工。本部分与 DB11/T 594.1 2008相比，主要变化如下：增加了“水平定向钻施工”的“一般要求”（见 5.1）；增加了“管外充填注 浆”的规定（见 5.10）；删除 了“定向钻 进 铺设 插口式 水 泥 管”的要求（见 2008年版 5.14.6）；删除 了“接 收工 作坑”的要求（见 2008年版 5.10），将该内容 与“起 始 工 作坑”合并，归 为“工作坑 的 制作”（见 5.4），与“工 作坑 的 回 填”对应；修改 了“工程 竣 工与验收”（见第 6章，2008年版 4.11）；修改 了“一般规定”（见第 4章，2008年版 4.1至 4.3）；修改 了“安全与文明施工”（见第 7章，2008年版 7.15）。本部分 由北京市城市 管 理委员会 和 北京市住房 和 城乡建 设 委员会提 出 并归口。本部分 由北京市城市 管 理委员会 和 北京市住房 和 城乡建 设 委员会组织实 施。本部分起草 单位：北京市 非开挖技术 协会、北京市政建 设 集团有限责任公司、北京市燃气集团有限 责任公司、北京市市政四建 设工程 有限责任公司、北京城建亚泰建 设 集团有限公司、北京城市排 水 集团有限公司、北京创源市政建 设工程 有限公司、北京隆科兴 非开挖工程 股份有限公司、德威土行孙 工程 机械（北京）有限公司、中国 地质 大学（北京）。本部分主要起草 人：王远峰、张国京、马孝春、费恺、赵 继成、郑仔弟、张 海梁、王 洪玲、张 雁、刘真、张学 工。本部分的 历次 版 本 发布情况 为：DB11/T 594.1 2008。DB11/T 594.1 2017 1 地下管线非开挖铺设工程施工及验收技术规程 第 1部分：水平定向钻施工 1 范围 本部分规定了水平定向钻铺设地下管线工程施工及验收的要求。本部分 适 用 于 水平定向钻铺设给水、中 水、燃气、电力、电信等 市政 管线工程的施工和验收，热力、排 水管线 在满足 工 艺 要求的前 提 下 可参 照 执 行。2 规范性引用文件 下 列 文件 对 于 本文件的 应 用 是必不可少 的。凡是 注 日期 的引用文件，仅 注 日期 的 版 本 适 用 于 本文 件。凡是不 注 日期 的引用文件，其最新 版 本（包括所 有 的 修改单）适 用 于 本文件。GB/T 12605无损 检 测 金属 管 道熔 化 焊环 向 对接接 头射 线照相检 测方法 GB 20904 水平定向钻 机 安全 操 作 规程 GB 50202 建 筑 地 基基础 工程施工质量验收规范 GB 50236现场 设 备、工 业 管 道焊 接 工程施工规范 GB 50268 给水 排 水管 道 工程施工及验收规范 GB 50497 建 筑基 坑 工程 监测 技术规程 GB 50683 现场 设 备、工 业 管 道焊 接 工程施工质量验收规范 GB/T 50903 市政 工程施工 组织 设 计 规范 JB/T 10548水平定向钻 机 JGJ 46 施工 现场临时 用 电 安全技术规程 CJJ 63聚乙烯 燃气 管 道 工程技术规程 CJJ 95城 镇 燃气 埋 地 钢 质管 道腐蚀控 制 技术规程 CJJ 101 埋 地 聚乙烯 给水管 道 工程技术规程 CJ/T 358 非开挖铺设用 高密度聚乙烯 排 水管 DB11/489 建 筑基 坑 支护 技术规程 DB11/490 地 铁 工程 监控 量 测 技术规程 DB11/513 绿色 施工管 理 规程 DB11/T 716 穿越既 有 交通基础 设施工程技术要求 DB11/854 占道 作 业交通 安全设施设 置 技术要求 DB11/T 1276 地下工程 建 设 中城 镇 排 水设施 保 护 技术规程 3 术语和定义 下 列 术语和定义 适 用 于 本文件。3.1 DB11/T 594.1 2017 2 非开挖技术 trenchless technology 在不 开挖 或 少 量开挖地表的 条 件下 进行 管线的 探 测、铺设、修 复 和 更换 的施工技术。3.2 水平定向钻 horizontal directional drilling technology 水平定向钻 进 铺管技术的 简称。指使 用水平定向钻 机、控 向 仪器 等 设 备，实 施按 预先 设 计 的 轨迹 进行 导 向 孔 钻 进、扩孔 和 回 拖 等 工 序，完 成 地下管 道 铺设的施工 方法。3.3 二程式水平定向钻 horizontal directional drilling technology of two stage process 一 种 单 次 铺管 长 度 一般 不 大 于 60米、改进 的水平定向钻铺管技术。该 工 艺在 先导孔 钻 进、扩孔完 成后，通 常采取 在 起 始 工 作坑 推 管 或 通 过 接 收工 作坑、现况 井之 一 拉 管的 方 式 完 成，该 工 艺 的 扩孔 与铺管为 二 个 独立 的 流 程。该 工 艺 能 提 高 铺管 精 度、减 少 工 作坑 的开挖。3.4 钻进液 drilling fluid 泥浆 由 水和 膨润 土 或 聚 合 物 等 构 成 的 混 合 液体。其 作 用为 冷却 钻 头、携带岩屑、润滑 钻 具 及 稳 定 孔壁等。3.5 起始工作坑（起始坑）entry shaft,entry pit,start shaft,start pit 靠近 水平定向钻 导 向 孔 钻 进 开 始位 置，用 于 收 集 和 暂存 钻 进 液、拆卸 钻 具、切割拉 管 头等 的工 作坑。3.6 接收工作坑（接收坑）reception pit,reception shaft,exitpit,exit shaft 靠近 水平定向钻 导 向 孔 钻 进 结束 位 置，用 于 收 集 和 暂存 钻 进 液、安 装 钻 具 与 拉 管 头等 的工 作坑。3.7 无线导向定位仪 locator 由 发射 器、跟踪器、同步显示器构 成，以 无 线 形 式 传输 信 号，用 于 确 定 导 向钻 头 的 位 置、深 度、方 位 角 等 的 电 子仪器。3.8 导向孔 pilot hole 先导孔 指 按设 计 轨迹 钻 进 的 最 初 的 小直径 钻 孔。3.9 入/出土角 entry/exit angle 水平定向钻施工 时，钻 具 钻 入 地 层或 钻出地 层 时 钻 具 与水平 方 向 所 形 成 的钻 入或 钻出 角 度。DB11/T 594.1 2017 3 3.10 回扩 back reaming 利 用 扩孔 钻 头 进行 的、与 导 向钻 进 方 向相 反 方 向的 扩孔过 程。回 扩 可 分 级 进行。3.11 回扩钻头 back reamer 连 接 在 钻 杆 前 端、用 于 扩 大 钻 孔直径 的钻 头。3.12 回拖 pull back 回 拉 指 将 待 铺设管线 从 接 收工 作坑 向起 始 工 作坑 方 向 拉入 的 过 程。4 一般规定 4.1 砾石 层 铺管 不 宜选择 水平定向钻施工。4.2 施工前，应 勘察 施工 现场 地 层 的 类别、厚 度、地下水分 布，掌握 施工 现场占 地、周边 的 建 构 筑 物的 位 置、交通 状 况等。4.3 施工 单位应 编 制 施工 组织 设 计 或 施工 方 案，涉 及 危险 性 较 大 的分部分 项 工程、重 要部 位、关键 环节 等 还 应 编 制 专项 方 案。施工 组织 设 计 的 编 制 宜符 合 GB/T 50903的要求，其 中：a)工程 概 况 应 包 含 工程地 点、工程规 模、现场 地质与地下水 情况、工程 难点 与 重点 等 内容；b)施工 总 体 部 署 应 包 含 施工 机械 的 数 量、人员 配 置、材料 规 格 和用量、施工工 期等 内容；c)施工 现场 平 面 布 置 应 包 含：施工平 面图 与 剖面图 等 内容。施工平 面图 应 包括：钻 机位 置、工 作坑位 置、钻 进 液 配 制位 置、施工用水 或 钻 进 液存 放 位 置、临时 用 电 设施 位 置。剖面图 应 绘 出钻头 钻 进 轮廓 线、既 有 地下管线 或 设施的分 布 与 埋 深；d)施工技术 方 案 应 包 含 工 作坑 开挖与 支护、导 向 孔轨迹 设 计、施工 机 具 的 选择、回 扩 与 清 孔、管道焊 接 工 艺、管 道 回 拖、钻 进 液 的 使 用 等 内容；e)主要施工 保 证措 施 应 包 含 进 度 保 证、质量 保 证、安全管 理、文明施工管 理、环 境 保 护、季节 性施工 保 证、交通 组织、构（建）筑 物 及文 物保 护、应 急措 施 等 内容。4.4 施工 组织 设 计 或 施工 方 案 的 审批 程 序 应 符 合 相 关 规定。4.5 进 场 前 应对 钻 进 设 备 进行 维 护、调试，并应对 设 备包 含 钻 具、仪器 进行进 场 验收。4.6 施工铺设的管 道 规 格、材 质、性 能 应 符 合国 家 现 行 标准 的规定；金属 管 道 接口 焊 接应 符 合 GB 50236等 标准 的要求和设 计 要求，化 学 管 道 接口 熔 接应 符 合 CJJ 63、CJJ 101等 专 业 管线 标准 的要求和设 计 要 求。4.7 施工 现场 的安全文明施工 应 符 合 DB11/513的相 关 内容 的要求。施工 现场临时 用 电 应 符 合 JGJ 46的相 关 内容 的要求。钻 机 操 作应 符 合 GB 20904的相 关 内容 的要求。4.8 铺设管线 涉 及与相 邻 管 道、管件 连 接 时 应 按设 计 要求 采取 温 度 应 力控 制 措 施。4.9 涉 及 道 路、公 路、河湖、绿 化 带 的开挖、回 填、穿越等 施工 作 业 应 按管 理 部 门 的要求 进行 申报、作 业、恢 复 处 理；占道 作 业时交通 安全设施的设 置 应 符 合 DB11/854的要求；穿越既 有 交通基础 设施施 工 应 符 合 DB11/T 716的要求。DB11/T 594.1 2017 4 4.10 设 计交 底 及 现场 技术 交 底 时，应 明 确 管 道 出 入 位 置、管 道高 程要求 等 待 铺设管 道 的 路 径 信 息，应 有 记录，并 按规定 签字。4.11 穿越既 有 交通 设施、铁 路、地下管线、建（构）筑 物 等 施工 时 按规定 应 采取 防 护 或保 护 措 施。4.12 施工 单位应 根据 设 计 人员 的 现场交 底 和工程设 计 图纸，对 设 计 管线 穿越 段 进行 探 测，核 实 施工 现场既 有 地下管线 或 设施的 埋 深 和 位 置，管线 探 测 后 超 过 六 个 月才 开 始 施工的工程，施工前 应 重 新 进行 地下管线 复 核 探 测。5 水平定向钻施工 5.1 一般要求 5.1.1 施工用管 道 校核 应 符 合 以下要求：a)管 道 壁 厚、单 次 铺管 长 度 及管 道 接口应 符 合国 家 现 行 标准 与设 计 要求；b)钢 管 壁 厚校核 应 根据 输 送介 质、所 处 行 业、所 处运 行 环 境、使 用 年限、埋 深、单 次 回 拖长 度、地 层、估 算 的 回 拖 力等计 算；化 学建 材 管（塑 料 管）等 非 金属 管 壁 厚校核 应 结 合 埋 深、地 层、单 次 回 拖 最 大 长 度、管的 材 质 类 型 等计 算；c)单 次 铺管 长 度 校核 应 结 合 埋 深、地 层、管的 材 质 类 型 等计 算；d)管 节 长 度 应 满足 施工工 艺 要求。5.1.2 导 向 孔 钻 进 轨迹 的 确 定 应 满足 以下要求：a)轨迹 内容 宜 包 含 以下 内容：轨迹 分 段 形 式、出 土 点、入 土 点、直 线 段 最 大 深 度、曲 线 段 的 曲率半 径、出 土 角、入 土 点 角、直 线 段 长 度、曲 线 段 长 度等。b)轨迹 宜根据 设 备 的 特 性、待 铺设管 道 允许 的 最 小 曲率半 径、已 掌握 的地下 障碍 物 情况、地质 条件 状 况、周边 环 境、地下水及地 层 情况等 采 用 作 图 法 或 计 算 法 确 定。c)轨迹 参 数 计 算 宜 参 照如下规定：1)钢 管 或 钻 杆 的 曲 线 段 允许 的 最 小 曲率半 径 的 计 算 可 按 公式（1）计 算。Rg=Dg(1)式中：Rg-钢 管 或 钻 杆 的 导 向 孔 的 曲率半 径 最 小 值，m；-曲率半 径 系 数，=1200 1500；Dg-钢 管 或 钻 杆 的外 径，m。2)聚乙烯（PE）材 质管 曲 线 段 允许 的 最 小 的 曲率半 径 的 计 算 可 按 公式（2）计 算。Rp=（EDp）/(2 p)（2）式中：Rp-PE材 质管的 导 向 孔 的 曲率半 径 最 小 值，m；E-PE材 质 弹 性 模 量，MPa；Dp-PE材 质管的外 径，m；p-PE材 质管 允许 的 最 大 弯曲 应 力，MPa。3)改 性 聚 丙 烯(MPP)材 质管 曲 线 段 允许 的 最 小 的 曲率半 径 的 计 算 可 按 公式（3）计 算。Rm=75Dm（3）式中：Rm-MPP材 质管的 导 向 孔 的 曲率半 径 最 小 值，m；Dm-MPP材 质管的外 径，m。4)无 直 线 段 的 入 土 角（出 土 角）可 按 公式（4）或 公式（5）计 算，如 图 1所 示。DB11/T 594.1 2017 5 图 1 无直线段时入土角的计算 RLpa90=（4）Rb2arcsin=a（5）图 1、公式(4)、(5)中 各 符 号 含 义如下：-入 土 角（出 土 角），；L-从 入 土 点 到 出 土 点 之 间 的管 道 铺设 长 度，m；R-导 向 孔 的 曲率半 径，m；b-从 入 土 点 到 出 土 点 之 间 的水平 距离，m。5)五 段 式 导 向 孔轨迹 的 参 数 可 按 公式（6）（9）计 算，参 数 计 算 应 结 合 最 短造斜 长 度 假 设与工程的 实 际需 求 等 确 定 最 佳 的 已知 量，实 际 导 向 中 参 数 的 控 制 还 应 及 时、适 当 修 正 参 数，如 图 2所 示。DB11/T 594.1 2017 6 图 2 五 段式导向 轨迹示意 图 入 土 角：1211131()()4arccos2RHRHRLR-+-+a=（6）入 土 弯曲 段 水平 长 度：()()1 L 33111 tan2tan LHRHL=-+（7）出 土 角：2222242()()4arccos2RHRHRLR-+-+a=（8）出 土 弯曲 段 水平 长 度：()()22 4422 tan2tan LHLRHL=-+（9）图 及 公式（6）、（7）、（8）、（9）中 各 符 号 含 义如下：1-入 土 角，；H-管线 中 心 线 埋 深，m；R1-入 土 造斜 段 的 曲率半 径，m；2-出 土 角，；R2-出 土 时 的 曲率半 径，m；L1-入 土 造斜 段 的水平 长 度，m；L2-出 土 造斜 段 的水平 长 度，m；L3-入 土 直 线 段 钻 进 的水平 长 度，m；L4-出 土 直 线 段 钻 进 的水平 长 度，m。DB11/T 594.1 2017 7 L5-水平 段 长 度，m。6)入 土 角、出 土 角 的 计 算，还 应 结 合 铺设管线的 曲 线 长 度、设 备 定 位位 置 等，并 参 考 以 往经验 值来 修 正；当 采 用地 面 始 钻 方 式 时，入 土 角 宜 为 8 20，出 土 角 宜 为：钢 管 0 8、塑 料 管 0 20。7)因 现场 空间 限制 或 铺设 高 程 控 制 要求 高 的 排 水 等 管线 而 采取二 程 式 水平定向钻 方 式 施工 时，应 采取 调 整 轨迹 段数、预先 修 正 导 向 轨迹 水平线 深 度等 措 施。5.1.3 应 根据 设 计 管 道 外 径、铺管地 层 等 条 件，合理 选择 单 次 铺管 长 度、最 大 的 扩孔直径、始 钻 方 式、仪器、钻 具、钻 机、导 向及施钻 人员 等，控 制 管 道高 程 偏差 满足 要求。5.1.4 定向钻铺设管线的 最 小 覆 土 厚 度不 宜 小 于 待 铺设管 道 外 径 的 2倍，且 不 应 小 于 0.8m。5.1.5 定向钻铺设管线与 其 他 管线、建（构）筑 物 的 最 小 净距 应 符 合 以下要求：a)与 排 水设施（含 管线）的 净距 应 符 合 DB 11/T1276要求。b)与 其 它 既 有 管线的 净距 应 符 合国 家 现 行 标准 和设 计 要求，或 可 按下 列 要求 确 定：1)与 既 有 管线 并行 时，水平 净距 不 宜 小 于最 终 扩孔直径 的 2倍，且 不 应 小 于 0.6m；2)在既 有 管线 上 部 交 叉 时，垂 直 净距 不 宜 小 于 0.5m；3)在既 有 管线下部 交 叉 时 的 垂 直 净距：在 粘 性 土 地 层，不 宜 小 于最 终 扩孔直径 的 1倍；在 粉性 土 地 层，不 宜 小 于最 终 扩孔直径 的 1.5倍；在 砂 性 土 地 层，不 宜 小 于最 终 扩孔直径 的 2倍；待 铺设管 道 直径 DN200mm以下 时不 宜 小 于 0.5m。c)与 建 筑 物、公 路、道 路、河 道 的 净距，应 按下 列 要求 控 制：1)应 满足 产权 或 管 理单位 要求；2)待 铺设管 道在 建 筑 物 基础 标 高 以 上 时，与 建 筑 物 基础 外 沿 的水平 净距 不 宜 小 于 1.5m；在 建 筑 物 基础 标 高 以下 时，应 经 验 算 确 定；3)穿越 城市 道 路 时，与 路面 垂 直 净距 不 宜 小 于 1.5m。穿越 公 路 时，与 路面 垂 直 净距 不 宜 小 于 1.8m、且 与 路 基 坡脚 地 面 净距 不 宜 小 于 1.2m。穿越高 速 公 路 时，与 路面 垂 直 净距 不 宜小 于 2.5m、且 与 路 基 坡脚 地 面 净距 不 宜 小 于 1.5m；4)穿越铁 路 时，与 铁 路 基础 下 沿 的 垂 直 净距 不 宜 小 于 4m；5)穿越 一 级 主 河 道时，与 河底 规 划 标 高 的 垂 直 净距 不 宜 小 于 3m、且 应位 于 河 道最 大 冲刷 线下 2m；穿越 二级 主 河 道时，与 河底 规 划 标 高 线的 垂 直 净距 不 宜 小 于 3m。5.1.6 定向钻 机 的 选择 应 以 回 拖 力 估 算值 小 于 或 等于 70%的钻 机 额 定的 回 拖 力 为 依 据，结 合 施工工 艺 及 现场 条 件 等 确 定。a)回 拖 力 宜 按 公式（10）估 算；F=(G1-G)K（10）其 中，G1=（/4）D2L 1（11）G=（/4）(D2-d2)L（12）式中：F-回 拖 力,kN；G1-管线 排 开钻 进 液 的 重 量,kN；G-管线 在 空 气中 的 重 量,kN；K-管 壁 与 孔壁之 间摩擦系 数，一般 取 0.2 0.8；D-管 道 外 径,m；d-管 道 内 径,m；-管线的 重 度,kN/m3；1-钻 进 液 的 重 度,kN/m3；DB11/T 594.1 2017 8 L-管线 长 度,m。b)钻 机 的 选择宜 参 考 表 1确 定。表 1 定向钻进钻 机类型 及性 能表 分 类 小 型 中 型 大 型 按 回 拖 力（kN）100 100450 450 按 扭矩（kN m）3 330 30 按 回 转速 度（r/min）180 100180 100 按 功率（kW）100 100180 180 按钻 杆 长 度（m）1.03.0 3.09.0 9.012.0 按 传 动 方 式 钢 绳 和 链 条 链 条或 齿 轮 条 齿 轮 齿 条 按 结构形 式 分 体 式 整 体 式 整 体 式 按 敷 管 深 度（m）6 615 15 注：钻 机 分 类 参 考 JB/T 10548。5.1.7 钻 具 选择宜符 合 以下要求：a)钻 杆 外 径、长 度、扣型、制 造 方 式 及 各 部分 材 质 等参 数 应 结 合 钻 机 类 型 确 定；b)导 向钻 头 宜根据 地 层条 件 参 照表 2选 定；表 2 导向钻头 类型选择 地 层 类别 适 用的 导 向钻 头 类 型 淤 泥 质 粘 土 较 大 掌面 的 铲 形 钻 头 软粘 土 中 等 掌面 的 铲 形 钻 头 砂 性 土 小 锥型 掌面 的 铲 形 钻 头 砂、砾石 层 镶 焊 硬 质 合 金，中 等 尺寸 弯 接 头 钻 头 岩 石 层 泥浆马 达驱 动 的 牙 轮 钻 头 或 气 动冲 击锤 c)扩孔 钻 头 宜根据 地 层、铺管 长 度、铺管外 径、施工工 艺等参 照表 3选 定。表 3 扩孔 器类型选择 地 层 适 用的 扩孔器 类 型 松 软 地 层 挤压 型 或 组合 型 软 土 层 切 削 型 或 组合 型 DB11/T 594.1 2017 9 表 3(续)地 层 适 用的 扩孔器 类 型 硬 土 和 岩 石 牙 轮 组合 型 或 滚刀 组合 型 5.1.8 导 向定 位 仪 应 根据 工程规 模、穿越 障碍 的 类 型、管线铺设 深 度 及施工 现场 周边 环 境选择。采 用 无 线 导 向定 位 仪 施工 时，每 段 导 向前 应 在现场 对 导 向 仪 进行 校核。5.2 施工前准备 5.2.1 施工 人员 在 勘察 现场 后 应 认 真 审图。5.2.2 应 校核 桩 点、了 解 周边 环 境、明 确 穿越 区域 地下 障碍 物、相 邻 及相 交 管线的 确切 位 置。5.2.3 应 确 定 临时 用水与 临时 用 电 的 接 点、设 备 及 材料 的 进 出 路 线、材料 码 放 位 置、钻 机位 置、钻 进液混 合 设 备 位 置、钻 进 液 储 存 位 置、工 作坑 等临 设 位 置。5.2.4 应 在 施工 现场 标 定 待 铺设管 道 的 中 心 线，每隔 5米 应 设定 标 识 点，并 在 中 心 线 上 标 示 穿越 障碍和 交 叉 管线的 位 置；涉 及 河 流、障碍 物 等不 便 于 标 示 的，应提 前 确 定 导 向 措 施。5.3 设备 安装 5.3.1 钻 机、泥浆 泵 等 的 位 置 应 符 合 施工 组织 设 计 的要求。5.3.2 应 按 使 用 说 明 书 要求 完 成现场 油 管、水管、电 路 的 拼 装。5.3.3 应 使 钻 机 动 力头 中 心 线与 待 铺设管 道 的 中 心 线 重 合，并应 确保 钻 机 底 盘 高 程 满足 导 向 需 要。5.3.4 钻 机 桅 杆 的 角 度 调节，应 确保 钻 杆 倾 角 满足 入 土 角 要求。5.3.5 钻 机 前 支 点 的 固 定 宜 采 用地 锚固 定、坑 壁 固 定、带 基础 的 预 制 件 固 定 等 的一 种或 两 种 组合，应确保 前 支 点 稳 固。回 拖 前 应 校核 钻 机 的定 位。5.3.6 信 号 发射 器 安 装 前 应 现场 校核 其测 量 值 与 实 际值，无 线 式 导 向 仪 的 发射 器装入导 向钻 头 前，还 应 检 查 其电 池 电 量、同步显示器、与 之 配 套 的 对 讲 机 的工 作 状 态。5.3.7 钻 杆数 量 应大 于 待 铺设管线 长 度 的 1.2倍，且 应对 钻 杆 进行 检 查，及 时 更换 弯曲、含 有 裂纹、钻 杆 螺纹 损 坏 的钻 杆。5.4 工作坑 制 作 5.4.1 工 作坑 施工 应 符 合 设 计 要求。设 计 要求 无 要求 时，应 根据 地 形、施工 场 地 大 小、管线 材 质、管道 种 类、管 径 大 小、管 道埋 设 深 度 和地质 条 件 等 确 定工 作坑 施工 方 案。5.4.2 工 作坑 的 位 置 应 满足 设 计 的管 道 长 度 及管 道埋 深 的要求，还 应 结 合 钻 进 液 的 回 收与 暂存 方 式。起 始 工 作坑 宜 靠近 钻 进 液 调 制、存 储、处 理 装置。5.4.3 工 作坑中 心 线 宜 与 待 铺设管 道 的 中 心 线 重 合。5.4.4 工 作坑 的 净 尺寸 应 满足 导 向与 回 扩孔 钻 头 的安 装 与 拆卸 的工 艺 要求。当 采 用 坑内 钻 进 的 方 式 时，起 始 工 作坑 的 净 尺寸 应 满足 钻 机 放 置、钻 杆 连 接 操 作 等 要求。接 收工 作 的 净 尺寸 坑应 满足 拉入 管 道 连 接作 业等 的要求。5.4.5 应 满足 施工安全、环 境 保 护 的 需 要。周边 应 保 持 清 洁。5.4.6 工 作坑 的开挖 或 支护 应 符 合 GB 50268、DB11/489相 关 要求。5.5 钻进液 控制 5.5.1 钻 进 液 应 满足 排 砂 排泥、稳 定 孔壁、冷却 钻 头、润滑 钻 具、润滑 所 铺管 道、软 化 并 辅助破碎硬地 层、调 整 钻 进 方 向、在 钻 进 硬 地 层 时 为 泥浆马 达 提 供 动 力等 要求。DB11/T 594.1 2017 10 5.5.2 钻 进 液 配 制 原 料宜 为水、膨润 土、工 业 碱、钠羧甲 基 纤 维 素、聚 丙 烯 酰胺、植 物 胶、生 物 聚 合物 等，加 料 顺 序 宜 为水、工 业 碱、膨润 土、其 它 所 需 的 处 理 剂。5.5.3 配 制 钻 进 液 所 需 的 原 料 应 根据 钻 进 时 地 层 土 质、管 径、铺设 长 度等 进行 选择。5.5.4 钻 进 液 宜 在 专 用 搅拌箱 内进行 配 制。场 地 允许 时 也 可在 专 用工 作坑内进行 配 制。5.5.5 钻 进 液 的 配 比及性 能 参 数 应 根据 不 同 的地质 条 件、孔径、钻 孔长 度、钻 进 工 艺、孔 内 情况等 因 素 调 整 和 控 制。5.5.6 钻 进 液 的 pH值 应 控 制 在 8 10的范围 之 内。5.5.7 钻 进 液 的比 重宜 控 制 在 1.02g/cm3 1.25g/cm3，宜 用 标准 比 重 秤 进行 现场测 试。5.5.8 钻 进 液 粘 度 应 根据 地质 情况 确 定，可 按表 4选择。钻 进 液 粘 度 的 现场测 量 宜 用 马 氏漏斗，每 2小 时测 量一 次。表 4 钻进液 马氏粘度 单位：s 项 目 管 径 地 层 粘 土 亚 粘 土 粉砂 细 砂 中 砂 粗 砂 砾 砂 岩 石 导 向 孔 35 40 35 40 40 45 45 50 50 55 40 50 扩孔 及 回 拖 426mm以下 35 40 35 40 40 45 45 50 50 55 40 50 426 711mm 40 45 40 45 45 50 50 55 55 60 45 55 711 1016mm 45 50 45 50 50 55 55 60 60 80 50 55 1016mm以 上 45 50 50 55 55 60 60 70 65 85 55 65 5.5.9 对 于 水 敏 性和 松散 性 土 质，钻 进 液 的 失 水量 必 须严 格 控 制 在 16ml/30min以下。失 水量 采 用 标准的 气 压 式 失 水量 仪 测 定。5.5.10 钻 进 液 宜 回 收、循 环 使 用。从 钻 孔 中 返 回 的钻 进 液 的 处 理 宜 采取 沉淀池沉淀 或 专 用设 备 先 进行除 砂 处 理，处 理 后 钻 进 液 的 含 砂 量 应 小 于 3，宜 用 含 砂 量 仪 测 定。5.5.11 钻 进 液 应由 经 过 培训 的 专 业 人员 配 制，并 按附录 A的表 A.1格 式 填 写 钻 进 液 配 比记录表。5.6 管 道焊 接及 检 验 5.6.1 管 道焊 接应 按规定 编 制 管 道焊 接 工 艺 规程，并应 严 格 按照 焊 接 工 艺 规程要求的工 艺参 数 执 行。5.6.2 钢 管 焊 接组对 时，相 邻 管 道 纵 向 或 螺旋 焊 缝 的 中 心距离 不 应 小 于 100mm且 不 小 于 管 道 直径。5.6.3 PE管 热熔焊 接应 符 合 CJJ63的要求。5.6.4 钢 管 焊 接 后 应进行 外 观 检验。外 观 质量检验 应 符 合 GB50683的要求，合 格 等 级 应 符 合 设 计 文件的要求。5.6.5 PE管 焊 接 后 应进行 外 观 检验。PE管 焊 接 外 观 应 符 合 CJJ 63或 CJJ101及 其 它 国 家 现 行 的 标准 的要求。DB11/T 594.1 2017 11 5.6.6 钢 管 焊 缝 的 内 部质量检验 频 率 应 符 合 设 计 要求，焊 缝 检验及 评 级 要求 应 符 合 GB/T 12605的相 关 规定，以 不 低 于 级 为 合 格。5.6.7 钢 管 焊 接 后 应 按设 计 要求 对 焊 缝 进行 防 腐 处 理，防 腐 应 符 合 CJJ 95、GB 50268等 专 业 管线的相关 要求。5.7 导向孔钻进 5.7.1 导 向 员应 经 过 专 业 培训，掌握 导 向 仪 工 作 原 理 及 使 用。5.7.2 导 向 孔 钻 进应 按设 计 的 轨迹 参 数 控 制。导 向 员应 及 时 将 测 量 数据 与设 计 轨迹 的 数据 比 较，引 导 司 钻钻 孔，将 偏差值 控 制 在 要求的范围 内。5.7.3 穿越 地下管线 或 调 整 导 向 轨迹 等 节点段 导 向 时 应 加 密 轨迹 控 制 点。5.7.4 待 铺设管 道 直径 大 于 DN800mm、排 水 等 重 力 流 管线的 导 向 孔轨迹 控 制 点 的 间距 不 应大 于 5m。5.7.5 导 向 孔 钻 进 过 程 中 遇 到 突然 的 振 动、卡 钻 应 立 即停 钻，查 明 原 因 并 解 决问题 后 方可继 续 施工。5.7.6 钻 进中，导 向 员、司 钻 员应 按附录 A的表 A.2格 式 填 写 导 向钻 进 记录表。5.8 回扩、清 孔 5.8.1 回 扩、清 孔 应 根据待 铺设管 道 的管 径、长 度、地 层 等 选择 扩孔 钻 头 或 清 孔器 型 式。软 土 层 可 使 用 铣 刀 型 扩孔 钻 头 或 组合 型 扩孔 钻 头，硬 土 层 和 岩层 可 使 用 组合 型 扩孔 钻 头、硬 质 合 金 扩孔 钻 头 或 牙 轮 扩孔 钻 头。5.8.2 回 扩、清 孔 钻 具连 接 顺 序 宜 为：钻 杆、扩孔 钻 头 或 清 孔器、分 动 器、转 换卸 扣、钻 杆。5.8.3 回 扩、清 孔 施工 时 每 连 接 一 根 钻 杆，必 须 在 钻 杆 丝 扣 连 接 处 涂抹丝 扣 油，每 拆卸 一 根 钻 杆 应 立 即 安 装 好丝 扣 护 帽。5.8.4 回 扩、清 孔 时 应 控 制 动 力头 行 走 速 度 和钻 进 液 粘 度，保 障 孔壁稳 定。5.8.5 待 铺设管 道 的 长 度 大 于 80m或导 向 轨迹 为 曲 线 时，最 大 扩孔直径 宜 为 待 铺设管 道 的外 径 的 1.2 1.5倍；否 则 宜 在 1.2倍 范围 内。5.8.6 回 扩 次 数 应 根据 最 大 扩孔直径、待 铺设管 道 长 度等 因 素 确 定，采取 一 次 或 多 次 逐 级扩孔。5.8.7 清 孔 次 数 应 根据 孔 内 残留 的 泥 渣 量、钻 进 参 数 等 确 定。5.8.8 回 扩、清 孔 时 应由司 钻 员 按附录 A表 A.3格 式 填 写 回 扩 记录表。5.9 管 道 铺设 5.9.1 采 用 焊 接 方 式 连 接 管 道时，回 拖 前 应 检 查 预 制 管 道 长 度、焊 缝、防 腐 质量。5.9.2 回 拖 管 道时 宜 用 滚 轮 支 架架 起管 道 或 将 管 道 置 于发 送 沟 内。5.9.3 设 置 防 腐 层 的管 道 宜 将 管 道 端 部 防 腐 层拉 出 预 定 位 置 外 2m。5.9.4 铺设 钢 管 时 应 根据待 铺设管 道 的管 径 和 长 度，制作 拉 接 头 或 焊 接 既 有 拉 接 头，再 将 拉 接 头 与分动 器、转 换卸 扣 和钻 杆 连 接。5.9.5 铺设 塑 料 管 时 宜选择 预 制 的 钢 质 拉 接 头 或先 将 一 根 与 被 铺设的 塑 料 管 内 径 相 同、长 300mm 500mm的 圆木塞 入 塑 料 管 内，再 于 塞 入 段 中 部钻 孔、穿钢 绳 连 接 待 铺设的管 道。5.9.6 宜 采 用 匀 速 慢 拉 的 方法 进行 管 道 回 拖。DB11/T 594.1 2017 12 5.9.7 回 拖 塑 料 管 道时，作 用 在 管 道 上 的 拉 力 应 严 格 控 制 在 设 计 或 管 材标 注的 拉 力 范围 之 内，并应 同 时 拉入 一 根 与 拉入 管 同长 的 条 状 金属 线 作 为 示踪 标 志。示踪 标 志 宜 为 专 用 金属 示踪带，也 可 选 用 不 锈 钢金属 线 或 选 用 涂 石 油 沥青 保 护 层 的 6mm钢 筋。示踪 标 志 须 与 被 铺设管 道 绑扎牢 固。5.9.8 塑 料 管铺设 后，管 端 部 长 度控 制应 考 虑 管 道 回 缩 变 形 的 影响，应 在 管 道 回 缩 变 形稳 定 后（不少于 12小 时）切 除 多余 部分。5.10 管 外注浆置换与充填 5.10.1 管 道 铺设 后，管 道 外的钻 进 液 的 置换、空 隙 充填 应 按设 计 要求 或 经 设 计 确 认 的 方 案 进行 注 浆。5.10.2 注 浆应 在 回 拖结束后 进行，注 浆 前 宜 对 管 道 进行 定 位。5.10.3 对 于 管 道高 程 偏差 要求 高 的管线，注 浆 前 应进行 管 道高 程 测 量 或 管 道 机 器 人 检 测；管 道 定 位 宜利 用管 道 内 空间、结 合 管 道高 程检 测 的 结 果。5.10.4 注 浆 宜 通 过 注 浆 管 进行，注 浆 管 长 度、管 壁 上 注 浆 孔 的 数 量与分 布 应 根据 地 层条 件、铺管 直径 与 长 度 确 定。注 浆 管 应 可 靠 固 定 在 已
