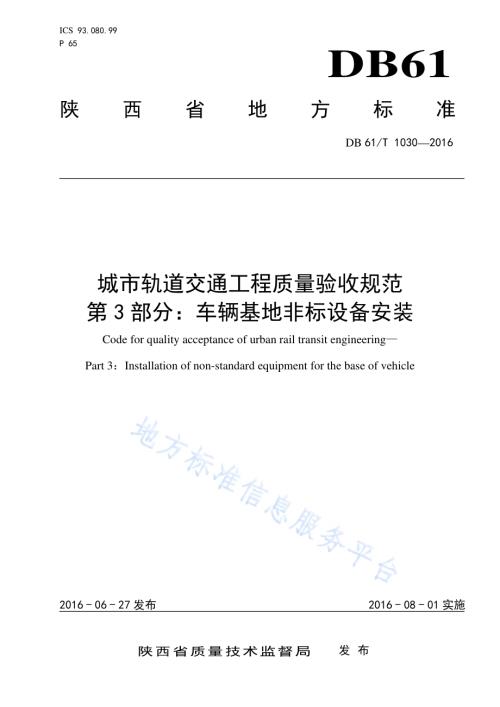

ICS 93.080.99 P 65 DB61 陕西省地方标准 DB 61/T 10302016 城市轨道交通工程质量验收规范 第 3部分：车辆基地非标设备安装 Code for quality acceptance of urban rail transit engineering Part 3：Installation of non-standard equipment for the base of vehicle 2016-06-27发布 2016-08-01实施陕西省质量技术监督局 发布 DB61/T 10302016 I 目 次 前 言.II1 范围.12 规范性引用文件.13 术语和定义.14 基本要求.25 验收要求.36 安装调试要求.87 工程验收.30 DB61/T 10302016 II 前 言 本标准根据GB/T 1.1-2009给出的规则起草。本标准由西安市地下铁道有限责任公司提出。本标准由陕西省住房与城乡建设厅归口。本标准起草单位：西安市地下铁道有限责任公司、中国中车青岛四方车辆研究所有限公司。本标准主要起草人：陈爱丽、谢红、张龙平、刘富强、田战国、王艳伍、楚万喜、温松涛、张津津、邵立鹏、丁辉、王明海、王勇。本标准由西安市地下铁道有限责任公司负责解释。本标准首次发布。联系信息如下：单位：西安市地下铁道有限责任公司 电话：029-89615080 地址：西安市经济技术开发区凤城八路126号 邮编：710018 DB61/T 10302016 1 城市轨道交通工程质量验收规范 第3 部分：车辆基地非标设备安装 1 范围 本标准规定了城市轨道交通车辆运用、检修等主要设备及自动化立体仓库、司机模拟驾驶装置等非标设备的竣工验收（预验收）阶段工作。本标准适用于陕西省城市轨道交通建设过程中车辆基地非标设备安装工程的质量验收及质保期满后的最终验收。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 50108 地下工程防水技术规范 GB 50204 混凝土结构工程安装质量验收规范 3 术语和定义 下列术语和定义适用于本文件。3.1 车辆基地非标设备 non-standard equipments of vehicle base 主要指车辆段和停车场内用于车辆各级检查和临修及车辆清洁洗刷等日常运用维修、以及大架修、定期检修的专用非标、设备，还包括人员培训、物资储备专用设备等。3.2 不落轮镟床 underfloor wheel lathe 对车辆及工程车辆的轮对进行不落轮镟修的专用数控机床。3.3 列车清洗机 train washing machine 对车辆外表进行清洗作业的专用设备。3.4 司机模拟驾驶装置 driver driving simulator 能够实现列车性能模拟、运行环境及轨旁列车信号系统的模拟，能够真实的模拟列车在各种工况下的运行状况、操纵特性以及其它特性，是电客车司机培训的专用设备。3.5 移动式架车机组 mobile lifting system 安放于车间地面，位置可移动，能同步将列车提升至一定高度，方便地对列车转向架及车体下部的零部件进行更换和维修的专用设备。3.6 DB61/T 10302016 2 固定式架车机组 underfloor lifting system 安装在地下基础坑内，使用时各举升装置从地下升起，能同步将列车提升至一定高度，可对列车转向架及车体下部的零部件进行更换和维修的专用设备。3.7 浅坑式移车台 shallow pit type train transfer 是用于单节轨道车辆的转轨作业的专用设备。3.8 自动化立体仓库 automate the stereoscopic warehouse 是能在计算机管理下，完成货物的出入库作业，实施综合库房管理并与上级管理系统联网，可以实现管理现代化、存取自动化，能够自动完成货物的存取作业，并能对库存的货物进行自动化管理的专用仓储设备。3.9 安装质量 installation engineering quality 反映工程安装过程中或实体满足相关标准规定或设计要求，包括其在安全、使用功能及其在耐久性能、环境保护等方面所有明显和隐含能力的特性总和。3.10 验收 acceptance 工程安装质量在安装单位自行检查评定合格的基础上，参与建设活动的有关单位，分别对检验批、分项工程的质量，按有关规定进行检验。根据相关标准，以书面形式，对工程质量达到合格与否做出确认。4 基本要求 4.1 总则 4.1.1 安装单位应对工程安装质量进行全过程控制。建设单位、监理单位和设计单位等各方，应按有关规定，对安装阶段的工程质量进行控制。4.1.2 设备安装工程质量管理，应有相应的施工技术标准、健全的质量管理体系和施工质量检验制度。4.1.3 设备安装工程应按下列要求进行施工质量控制：a)设备安装工程采用的主要材料、构配件进场时，安装单位应对其外观、规格、型号和质量证明文件进行进场检查，并经监理工程检验合格后方能进场。b)各工序应按安装要求进行质量控制，每道工序完成后，监理工程师、安装单位应进行检查，并形成记录。c)上道工序完成后，应经监理工程师现场检查确认合格后，方能进入下道工序作业。未经检查或检查不合格的，不得进行下道工序施工。4.1.4 设备安装工程应满足设备限界要求。4.1.5 设备安装工程质量的检验检测数据应真实可靠、完整规范，全面反映工程质量状况。所用方法和仪器设备，应符合现行国家标准的要求。仪器设备有效期，应在规定的检定周期之内，检测单位或实验室应要具有相应的检测资质。4.1.6 设备安装前，厂房屋面、外墙、门窗和内部墙壁粉刷等工程应基本完成。有关的基础地坪、沟道等工程应已完工，其混凝土强度不低于设计强度的 75%；安装地点及附近的建筑材料、泥土、杂物等应清除干净。4.1.7 设备安装前，运输设备的道路应确保畅通。DB61/T 10302016 3 4.1.8 利用建筑架构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算，并应征得设计单位和建设单位的书面同意后方能使用。4.1.9 设备基础的位置、几何尺寸和质量要求，应符合相关质量验收标准的规定，并应有验收资料或记录。设备安装前，应按本标准的要求对设备基础位置和几何尺寸进行复核。4.1.10 设备基础表面、基础坑和地脚螺栓预留孔中的油污、碎石、泥土、积水等，均应清除干净；预埋地脚螺栓的螺纹和螺母，应保护完好；放置垫铁部位的表面应处理平整。4.1.11 设备安装用的各种基础预埋件、预埋管路（风、水、电）数量齐全、位置正确，管路确保通畅、不堵塞，满足使用条件。4.1.12 需要预压的基础，应预压合格并应有预压沉降记录。4.2 设备开箱检验 4.2.1 设备开箱检验应在安装监理单位、建设单位和设备供应商等有关人员（进口设备应邀请商检人员参与）参加的情况下，按照合同约定的项目进行检查，并形成记录。4.2.2 设备开箱检验主要检验项目为：a)按照装箱单确认设备的规格、型号、数量、配件、相关图纸资料等，是否相符合，检查设备外包装情况。b)外观检查：确认设备是否有损坏及腐蚀、掉漆现象。c)标识检查：设备上各种标牌（名称、规格型号、生产商、系列号、出厂日期等）符合设计要求。d)按照合同条款及设备装箱单清点备品备件、随机工具与仪表仪器、说明书和其它文件是否齐全，有无缺损,交钥匙工程可视情况调整检验内容。5 验收要求 5.1 设备基础主控项目要求 5.1.1 设备基础的验收，应由土建监理组织，基础施工单位及建设单位相关部门参加，依据相关质量验收标准的规定对设备基础的位置、几何尺寸和质量进行验收。应有土建验收资料或记录。5.1.2 设备安装前，安装单位及设备监理，应对设备基础位置和几何尺寸等进行复核验收。5.1.3 设备基础的位置和几何尺寸的质量要求应符合以下规定：a)设备基础的位置、几何尺寸应符合 GB 50204 的相关规定，并有验收资料或记录。b)应对基础的坐标位置、不同平面的标高、平面外形尺寸、凸台上平面外形尺寸和凹穴尺寸、平面的水平度、基础的垂直度、预埋地脚螺栓的标高和中心距、预埋地脚螺栓孔的中心位置、深度和孔壁铅锤度、预埋活动地脚螺栓锚板和带螺纹锚板的平整度等设备基础的位置、几何尺寸进行测量、检查。c)设备安装前应按标准允许偏差对设备基础位置和几何尺寸进行检查、复检验收。5.1.4 设备基础外观质量应符合以下规定：a)设备基础外表面应无裂纹、空洞、掉角、露筋。b)设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净。c)预留地脚螺栓孔内应无露筋、凸凹等缺陷，地脚螺栓孔应垂直。d)放置垫铁的基础表面应平整，中心标板和标高基准点埋设、纵横中心线和标高的标记以及基准点的编号清晰、正确。5.1.5 预埋地脚螺栓的验收应符合以下规定：a)预埋地脚螺栓的位置、标高及露出基础的长度应符合安装图的要求。DB61/T 10302016 4 b)地脚螺栓的螺母和垫圈配套，预埋地脚螺栓的螺纹和螺母应保护完好。c)T 形头地脚螺栓与基础板应按规格配套使用，埋设 T 形头地脚螺栓及基础板应牢固、平正，地脚螺栓光杆部分和基础板应刷防锈漆。d)安装胀锚地脚螺栓的基础混凝土强度不得小于 10MPa，基础混凝土或钢筋混凝土有裂缝的部位不得使用胀锚地脚螺栓。5.1.6 设备混凝土基础不应有影响结构安全性能和设备安装的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、功能的部位，应由施工单位提出技术处理方案，经审批后进行处理。对经处理的部位，应重新检查、验收。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：量测，检查技术处理方案。5.1.7 混凝土设备基础拆模后的尺寸偏差应符合表 1的规定。其中：a)检查坐标、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。b)如果设备供应商或设计单位提供的设备基础图有要求，以供应商或设计单位图纸为准。c)检验数量：安装单位、监理单位按表中要求检查。d)检验方法：观察检查、量测。表1 混凝土设备基础检验要求 项目 允许偏差mm 检验频率 检测方法 范围 点数坐标位置 20 每座基础和构件 4 用经纬仪测量 不同平面的标高 0,-20 2 水准仪或拉线、钢尺检查 平面外形尺寸 20 3 钢尺检查不同平面两侧及 中间各取一点 凸台上平面外形尺寸 0,-20 3 凹穴尺寸+20,0 3 平面水平度 每米 5 2 水平尺检查 全长 10 2 水准仪或拉线、钢尺检查 垂直度 每米 5 2 经纬仪或吊线、钢尺检查 全高 10 2 预埋地脚螺栓 标高（顶部）+200 1 水准仪或拉线、钢尺检查 中心距 2 1 钢尺检查 预埋地脚螺栓孔 中心线位置 10 1 钢尺检查 深度+200 2 钢尺检查 孔垂直度 10 2 吊线、钢尺检查 预埋活动地脚螺栓锚板 标高+200 1 水准仪或拉线、钢尺检查 中心线位置 5 1 钢尺检查 带槽锚板平整度 5 2 钢尺检查 带螺纹孔锚板平整度 2 2 钢尺检查 5.2 设备配线要求 5.2.1 主控项目 DB61/T 10302016 5 5.2.1.1 电气安装应符合安装规范，符合设计图纸要求。所有电缆按图纸规定安装、固定，整根电缆中途不应有接头。敷设于地下电缆沟、管内的电线不应有接头。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：对标检查，观察检查。5.2.1.2 接线应按图纸要求和安装规范打线号、压接线端子，两线直连应焊接。接线需牢固、可靠，不得虚接。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：对标检查，观察检查。5.2.1.3 电缆敷设完毕后应测试绝缘电阻，防止因安装损伤造成电缆绝缘不合格。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：绝缘测试检查。5.2.1.4 不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。其中：a)检验数量：安装单位全部检查；监理单位抽查 10%，少于10处全部检查。b)检验方法：观察检查。5.2.1.5 金属的导管和线槽应接地（PE）或接零（PEN）可靠；安装单位应全部检查，监理单位抽查10%，少于 10 处的全部检查；且应符合以下规定：a)镀锌钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于 4mm2；b)当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；c)金属线槽不可做设备的接地导体，金属线槽全长不少于 2处与接地或接零干线连接；d)非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。5.2.1.6 电线电缆敷设配线还应符合下列要求，且安装单位、监理单位观察、尺量抽查 10%，少于 10处的全部检查：a)导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理；b)进入落地式柜、台、箱、盘内的导管管口应高出其基础面 50 mm80mm；c)应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧；d)电缆穿管前，应清除管内杂物和积水，管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。5.2.1.7 金属导管不得对口熔焊连接，入口周围应去毛刺，并加套护管，防止导线磨损。镀锌和壁厚小于等于 2mm 的钢导管不得套管熔焊连接。其中：a)检验数量：安装单位全部检查；监理单位抽查 10%，少于10处全部检查。b)检验方法：观察检查。5.2.1.8 三相或单相的交流单芯电缆，不得单独穿于钢导管内。其中：a)检验数量：安装单位全部检查；监理单位抽查 10%，少于10处全部检查。b)检验方法：观察检查。5.2.2 一般项目 5.2.2.1 室外埋地敷设的电缆导管，埋深应不小于 0.7m。壁厚不大于 2mm 的钢电线导管不应埋设于室外土壤内。其中：a)检验数量：安装单位、监理单位全检；监理单位旁站监理。DB61/T 10302016 6 b)检验方法：观察检查、查阅隐蔽工程检查记录。5.2.2.2 电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合表 2 的规定。其中：a)检验数量：安装单位按不同电缆种类所需导管、敷设方式各全部检查；监理单位抽查 10%，少于 10 处时全部检查。b)检验方法：观察检查。表2 电缆最小允许弯曲半径检验要求 电缆种类 最小允许弯曲半径 检验方法 无铅包钢铠护套的橡皮绝缘电力电缆 10D 卷尺、卡尺或拉线测量有钢铠护套的橡皮绝缘电力电缆 20D 聚乙烯绝缘电力电缆 10D 交联聚乙烯绝缘电力电缆 15D 多芯控制电缆 10D 注：D为电缆外径。5.2.2.3 室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面 50 mm80mm。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。其中：a)检验数量：安装单位全部检查；监理单位抽查 10%，少于10处时全部检查。b)检验方法：观察检查。5.2.2.4 金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。其中：a)检验数量:安装单位、监理单位全检。b)检验方法：观察检查。5.2.2.5 室内进入落地式柜、台、箱、盘内的导管管口，应高压柜、台、箱、盘的基础面 50mm80mm。其中：a)检验数量：安装单位全部检查；监理单位抽查 10%，少于10处时全部检查。b)检验方法：观察检查。5.2.2.6 暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于 15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离 150mm500mm范围内设有管卡，中间直线段管卡间的最大距离应符合表 3 的规定。其中：a)检验数量:安装单位按不同导管、不同敷设方式，全部检查；监理单位抽查 10%，少于 10 处时全部检查。b)检验方法：观察检查。表3 支架和沿墙明敷管卡间最大距离 导管种类 管卡间最大距离 d为15mm20mm d为25mm32mm d为32mm40mm d为50mm65mm d为65mm以上 壁厚2mm刚性钢导管 1.5m 2.0m 2.5m 2.5m 35m 壁厚2mm刚性钢导管 1.0m 1.5m 2.0m DB61/T 10302016 7 表3 支架和沿墙明敷管卡间最大距离（续）导管种类 管卡间最大距离 d为15mm20mm d为25mm32 mm d为32mm40 mm d为50mm65 mm d为65mm以上 刚性绝缘导管 1.0m 1.5m 1.5m 2.0m 2.0m 注：d为导管公称直径。5.2.2.7 线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧。其中：a)检验数量：安装单位全部检查；监理单位抽查 10%，少于10处时全部检查。b)检验方法：观察检查。5.2.2.8 绝缘导管敷设应符合下列规定，安装单位应按不同导管种类、敷设方式，应全部检查；监理单位抽查 10%，少于 10 处时应全部检查：a)管口平整光滑；管与管、管与盒(箱)等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；b)直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施；c)当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管；d)沿建筑物，构筑物表面和支架上敷设的刚性绝缘导管，按设计要求，应装设温度补偿装置。5.2.2.9 金属、非金属柔性敷设应符合下列规定，且安装单位应全部检查，监理单位抽查 10%，少于10 处时全部检查：a)刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于 0.8m，在照明工程中不大于 1.2m；b)可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处应密封良好，防液覆盖层完整无损；c)可挠性金属导管和金属柔性导管不能做接地或接零的接续导体；d)电线、电缆穿管前，应清除管内杂物和积水，管口应有保护措施，进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。5.2.2.10 线槽敷线应符合下列规定，安装单位应全部检查，监理单位抽查 10%，少于 10 处时应全部检查：a)电线在线槽内应有一定余量，不得有接头，电线按回路编号，分段绑扎，绑扎点间距不应大于2m；b)同一回路的相线和零线，敷设于同一金属线槽内；c)同一电源的不同回路无抗干扰要求的线路，可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路，应用隔板隔离，或采用屏蔽电线，且屏蔽护套一端应接地。5.3 设备观感质量 5.3.1 设备安装完成后的外露基础验收应按照 5.1.1.4 的规定执行。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。5.3.2 设备铭牌标示准确、清晰、完整，安装牢固；设备无变形、损坏、锈蚀、错乱或丢失、污染现象；设备安装牢固，无松动，防松零件齐全，安装尺寸符合设计文件要求。在轨道两侧安装的设备，非工作状态应满足设备限界要求。其中：a)检验数量：安装单位、监理单位全部检查。DB61/T 10302016 8 b)检验方法：观察检查。5.3.3 电缆线路敷设固定牢固不松动，支架点间距均匀、美观、排列整齐；线路中间无接头和绝缘破损等现象，绑扎牢固、整齐、间隔均匀、排列整齐，端子压接牢固无松动；回路标示清晰、准确、安装牢固、不易褪色。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。5.3.4 设备各部件运转均匀平稳，无卡滞和不正常的声响，无振动、爬行和停滞现象，无漏油、漏气、漏水、轴温不得超过设备要求允许的温度。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查、测量检查。6 安装调试要求 6.1 数控不落轮镟床 6.1.1 主控项目 6.1.1.1 复核设备基础的标高、机床主体预留地脚螺栓孔孔距、深度、尺寸应满足机床地基图具体要求，复核钢轨绝缘节设置要求。其中：a)检验数量：安装单位、监理单位全部检验。b)检验方法：检查安装记录，水平尺检测。6.1.1.2 设备就位前应按照安装图和车间铺设钢轨的中心线划定安装的基准线，允许误差0.5 mm，并检查机床垫铁的使用规范。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：仪器检查。6.1.1.3 设备的滑动轨道应能自由开启和关闭。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.1.1.4 设备的立柱、横梁等连接可靠。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.1.1.5 摩擦滚轮能够实现轮对的抬升和驱动，液压系统驱动平稳、无卡滞，确保轮对提升后，距离轨面有一定的高度。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.1.1.6 检查检测机床滑动刀座垂直于机床横梁平面内的垂直度、倾斜度,在移动平面内的直线度,相对于主轴轴线的平行度。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查、仪器检测。6.1.1.7 设备安装完毕应检查机床各个运动过程是否顺畅及平稳。检查各液压回路的额定压力，必要时进行修正。可参见表 4 的要求。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：检查安装记录、现场验证、观察检查。DB61/T 10302016 9 表4 数控不落轮旋床功能验收表 验收项目 验收标准 验收意见 加工装夹功能 能防止切削里过大时发生双滚轮与车轮踏面间的相对滑动；下压力控制；垂直方向升降运动、水平方向的伸缩运动 测量循环功能 满足内侧距和磨耗测量、直径测量等 仿形功能 能实现测量完后轮对的现有廓形和标准廓形轮对的比较。集尘排烟功能 轮对加工过程产生的被污染的气体能够被多次过滤并抽排。碎屑器功能 能将加工过程中产生的长铁屑绞碎成150mm200mm的碎屑 排屑器功能 收集的碎屑能被水平、提升到安放在地面上的集屑箱中 防误操作功能 可连续实时监测和显示机床功能和动作的实际情况机报警显示；每步操作都设定动作条件，条件不具备时拒绝执行该操作，并报警显示未具备的动作条件 机床切削防滑 轮对与驱动轮之间的摩擦粘着力不足，出现打滑（卡死）时，防滑系统可降低进给速度或自动退刀，并能进行声光报警、自动退刀、机床停车等功能 安全防护措施 不少于5处紧急停机按钮；滑动轨道处于非工作状态，滚轮支撑不会下降；透明防护窗、滑动门隔离运动元件；液压系统失效时能维持顶升24小时以上；声光报警等 CNC、PLC系统、伺服驱动系统及人机通讯系统 能够满足自动测量、参数优化、自动切削、刀具补偿、各种车轮轮廓形状曲线编程机数据打印、记录、存储、输出等；能够控制机床所有应的动作程序，确保机床独立调整功能的协同；闭环或半闭环控制；人机交互控制，执行必要的计算；自动模式和手动模式等。6.1.1.8 压卡装置或轴箱支撑系统运动简捷、安全、可靠，各运动的极限位置均设置限位行程开关。下压装置能适应不同类型的轴箱。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.1.1.9 测量系统应能满足系统测量要求，设有全封闭的安全防护装置，测量头只在测量时才能伸出防护罩，能有效防止测量系统被加工时的铁屑破坏。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.1.1.10 碎屑处理系统能保证在加工过程中的长铁屑被断屑器断屑，并能通过排屑器将碎屑顺畅的排到集屑箱内。吸/排烟尘系统能将加工过程产生的被污染气体排出。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.1.1.11 设备安装完成后应根据合同要求，由安装单位、监理单位采用观察检查的方法对下列要求进行全检：a)机床测量装置精度与功能验证；b)装夹试验，以验证不落轮镟床的卡爪能与车辆转向架匹配；c)轮对的切削试验，以验证机床的仿形功能、自动碎屑功能、轮对定位指示器功能、排/碎屑器功能等符合合同要求。DB61/T 10302016 10 6.1.1.12 设备加工精度应符合合同要求。可参照表 5 的要求。其中：a)检验数量：安装单位、监理单位全部检验。b)检验方法：检查安装记录，仪器检测。表5 数控不落轮镟床加工精度测试项目验收表 验收项目 验收标准 验收意见 同轴轮对直径差 合同约定 同转向架两轴轮对直径差 合同约定 踏面径向跳动 合同约定 轮廓度 合同约定 轮缘高度允差（踏面至轮缘顶）合同约定 轮缘宽度允差 合同约定 表面粗糙度 合同约定 轮对两次装夹测量误差 合同约定 6.1.2 一般项目 6.1.2.1 设备液压油管、润滑油管布设应整齐、美观，管道固定牢固，接口严密无渗漏。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：尺量检查，检查管道试压记录。6.1.2.2 设备基础坑外围栏杆，设备工作楼梯及扶手应安装牢固，扶手平齐美观。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.1.2.3 验证数控不落轮镟床与牵引车的联锁功能。其中：a)检验数量：安装单位、监理单位检查。b)检验方法：观察检查。6.2 列车清洗机 6.2.1 主控项目 6.2.1.1 设备就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置应符合设计规定。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：对照图纸用仪器和尺量检查。6.2.1.2 水池、沟槽的防水渗漏试验及水循环管路系统水压试验应符合设计和本标准的规定。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：满水试验静置 24h 观察，不漏不渗；水压试验在试验压力下 10min 不降，不漏不渗。6.2.1.3 各立柱地脚螺栓与灌浆厚度检查。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.2.1.4 洗车柱的安装位置、数量应符合安装图及设备技术文件的要求，结构上应满足立刷处于垂直位置，刚性部分满足限界要求。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：尺量检查，观察检查。6.2.1.5 洗车柱立柱的垂直度偏差应不大于 2mm，洗车柱横梁的水平度偏差应不大于 1/1000。其中:a)检验数量：安装单位、监理单位全部检查。b)检验方法：水平尺检查。DB61/T 10302016 11 6.2.1.6 所有刷组的限位块，在吃毛量调整合格后将挡块底座画线，防止错位，便于检查，并将挡块固定螺栓应有防松装置，防止因松动造成划车。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.2.1.7 摆动机构的调试机构要调整合理，应保证刷毛与车体间的接触深度(吃毛量)，刷组推出和收回的速度要平稳，防止刷组冲击力过大。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：安装单位试验，监理单位见证。6.2.1.8 所有刷组应对称于轨道中心线，不得偏中，单面偏中公差10mm。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：尺量检查。6.2.1.9 供水系统管道试压压力 0.6MPa，保压30 分钟，压降不大于 0.05MPa。空气压缩系统试验压力0.8MPa，保压 30min，压降不大于 0.05MPa。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：对标检查，观察检查。6.2.1.10 设备应进行自动清洗列车试验，以验证洗车程序是否流畅，列车清洗机的部件与列车在动态条件下是否干涉。其中：a)检验数量：安装单位、监理单位全检。b)检验数量：观察检查。6.2.1.11 设备应按照空负荷、负荷试验顺序进行验收。试验时，应检查以下项目，且安装单位、监理单位应全部检查：a)清水泵、循环水泵、洗涤泵和空压机的启动、停止试验；b)左右刷旋转、停止试验；c)喷嘴的射水试验；d)端刷的起升、下降、旋转、停止试验；e)控制台手动、自动切换试验。6.2.1.12 电气控制灵敏可靠，动作模式状态切换正常，冲洗管道严密无渗漏，排水通畅。喷嘴布水均匀，无堵塞现象，设备调试合格。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：安装单位实验，监理单位见证。6.2.1.13 电气绝缘、接地电阻及无电区长度相关检测应符合设计要求。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：兆欧表、接地电阻测试仪实测检查。6.2.1.14 设备的验收项目应符合合同要求。可参照表 6。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：安装单位试验，监理单位见证。表6 列车洗车机验收表 验收项目 验收标准 验收意见 侧刷组 刷组转动平稳，摆动到位并能保持一定的吃毛量。端洗刷组 走行升降平稳；刷组转动平稳；三维运用能拟合车头曲线，满足端洗要求。侧顶弧刷组 刷组转动平稳摆动到位并能保持一定的吃毛量。测速装置 能够准确的测量出被测物的移动速度，并能在LCD显示器上显示。DB61/T 10302016 12 表6 列车洗车机验收表（续）验收项目 验收标准 验收意见 喷管系统 管路布置整齐，固定可靠，喷出的水成扇形，有一定压力。供水系统 管路布置合理、美观，供水压力稳定。水处理系统 水处理能力满足合同规定要求。电控柜、控制柜、显示器 布线整齐；所有电气元件布置合理；所有按钮、旋钮无卡滞现象；所有指示灯能有明显显示。管路系统 管路布置整齐；无泄露。压缩空气系统 能够满足刷组摆动，并能保持一定的吃毛量，在冬季能够满足管道吹水要求。行车信号系统 能够指示司机进行洗车或停车的操作。光电信号系统 光电信号系统包括：进库和出库测速装置、控制清洗开始和结束的光电传感器、控制前端洗和后端洗停车位。淋雨试验 根据合同需要进行选配，测试。整机手动调试验收 可以单独点动，试验。整机自动调试验收 可以自动进行完整洗车。6.2.2 一般项目 6.2.2.1 洗车区围挡连接应平齐、美观。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.2.2.2 洗车柱喷嘴组件、气缸组件连接可靠，无松动现象。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.2.2.3 管路系统安装标高与坡度、支架间隔与牢固性。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：观察检查。6.2.2.4 空压机及压力容器系统检测与检查符合设计要求。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：验证检查。6.2.2.5 水泵试运转的轴承温升应符合设备说明书的规定。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：温度仪实测检查。6.2.2.6 所有管道应严格按照管道安装规范及图纸要求安装。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：对标检查。6.3 司机模拟驾驶装置 6.3.1 主控项目 6.3.1.1 复核设备仿真运行区、设备间、教员监控区、学员观摩区等对房屋尺寸要求、电气配套以及设备安装与运行场地对绝缘、抗静电屏蔽、防雷、环境温度、通风等方面的要求。其中：a)检验数量：安装单位、监理单位全部检查。b)检验方法：对标检查。6.3.1.2 设备硬件系统验收主要根据合同约定的设备外观、配置信息、技术参数等，软件系统的验收包括对车辆性能、信号功能、运行环境（线路视景）、故障和突发事件的模拟及评价考核等。其中：DB61/T 10302016 13 a)检验数量：安装单位、监理单位全部检查。b)检验方法：依据合同对标检查。6.3.1.3 设备主要功能检验按表 7 的规定进行。其中：a)检验数量：安装单位、监理单位全检。b)检验方法：安装单位模拟，监理单位见证。表7 司机模拟驾驶装置系统主要功能验收表 验收项目 验收标准 验收意见 司机模拟培训系统主要功能 1、模拟人工驾驶和自动驾驶的模式在显示屏上图像清晰，无闪烁、无马赛克。2、模拟列车正常运行线路和进出车站的运行线路的三维视景，在显示屏上图像清晰，无闪烁、无马赛克。3、模拟线路所有信号，在显示屏上图像清晰，无闪烁、无马赛克。4、模拟正常和异常列车信号及信号机不同显示方式，在显示屏上图像清晰，无闪烁、无马赛克。5、模拟列车出现的站台火灾、隧道火灾、故障救援、冒进、冲突、脱轨等，在显示屏上图像逼真、清晰，无闪烁、无马赛克。6、教员人为设置的故障，观看各种仪表、各种指示灯均在异常状态上。在显示屏上图像清晰，无闪烁、无马赛克。7、模拟在车辆监视屏上可以看到车门、网压、网流、工况、级位、牵引制动电流、制动压力模式与真车相同。在显示屏上图像清晰，无闪烁、无马赛克。8、可同时培训多名学员，而且学员显示屏上图像同步、清晰，无闪烁、无马赛克。列车性能与运行环境的模拟功能 1、模拟列车在各种运行环境、工况下的运行状况以及操纵特性和其它特性，在显示屏上图像清晰，无闪烁、无马赛克。2、身处操纵室在不同情况下的运行环境下，能感受到环绕立体声音效果、多自由度运动平台的转动以及运行中的听觉、视觉。以课程为基础的培训/考核设计功能 1、能预先设计培训及考核课程的程序。2、能够观察课程内容：出站位置、进路、信号显示和故障状态以及数据。3、能够观察教员建立的新课程及修改新课程。4、能够观察教员改变的信号和设置的故障。5、能将考核内容和成绩以图文或表格形式打印出来。6、能够观察全过程的记录、回放和存储培训/考核的内容。7、能够观察以下内容：(1)列车运行时刻表；(2)以图形化方式设置的列车进路；(3)运行条件（天气情况、运行时间、初始位置、网压、蓄电池电压、粘着系数等）；(4)预设故障和突发事件设置；(5)车辆初始状态。能够模拟列车不同运行模式 1、能够观察以下内容：(1)人工驾驶模式；(2)自动驾驶模式；(3)人工折返模式；(4)后退模式；2、能模拟两列列车间的联挂和解钩操作模式。DB61/T 10302016 14 表7 司机模拟驾驶装置系统主要功能验收表（续）验收项目 验收标准 验收意见 司机室模型的要求 1、模拟操作室的外观尺寸与列车司机室、内部结构、装饰、颜色完全相同，无差异。外部表面光滑无毛刺，色彩一致、上下扶梯牢固、安全、无松动。2、模拟操作室的操纵控制及各种仪器显示、布置与电客车司机室完全相同，无差异。运动系统 1、启动模拟驾驶室就感觉到自己身处列车司机室之中，无差异。2、模拟驾驶室的多自由度电动运动台能承载一定载荷。视景系统的模拟要求 1、模拟前进方向的视屏呈现出线路的真实图像，真实图像无闪烁、无马赛克。2、模拟视屏前进方向可看到线路列车从0 公里/小时升到80公里/小时的运行速度。运行速度的真实图像无闪烁、无马赛克。3、能够观察预设的故障、事故、突发事件、气候条件的真实图像。故障、事故、突发事件、气候条件的真实图像无闪烁、无马赛克。4、所有视屏显示与模拟运行的位置及速度同步且呈现线路的真实图像，真实图像无闪烁、无马赛克。5、模拟的所有固定信号、道岔进路控制与不同方向的运行都能够变化或切换。且图像无闪烁、无马赛克。站台场景模拟要求 1、站台视景可清楚观看到站台、列车、站台监视器的真实画面，真实画面不走样、无闪烁、无马赛克。2、站台视景可清楚观看到电客车的车门及站台屏蔽门的打开、关闭、重开以及站台乘客下车、上车和候车的的真实画面，真实画面不走样、无闪烁、无马赛克。3、站台视景可清楚观看到列车停靠站台的图像与实际停靠站台相对应的真实画面，真实画面不走样、无闪烁、无马赛克。4、能够观察系统预设的各站台候车及上车乘客的数量，能立即确定高峰、波谷时段站台的拥挤状况及上报处理措施。5、能够观察系统预设的各站台候车及上车乘客的数量变化，确定对列车的载重量的影响及上报处理措施。6、站台场景显示设备安装在仿真司机
