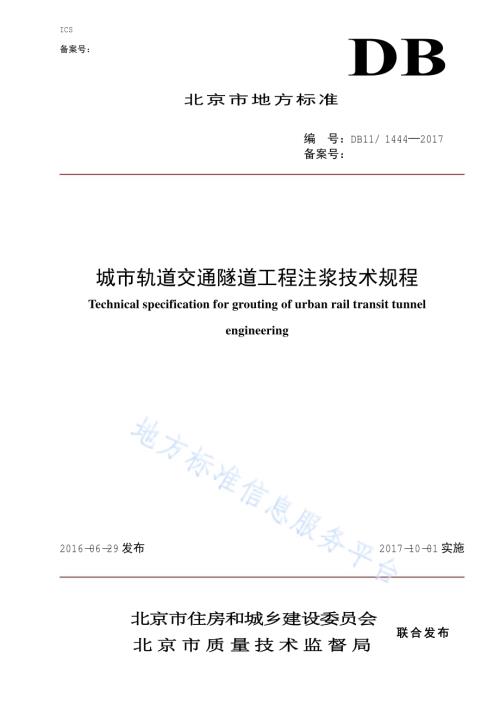

ICS 备案号：北京市地方标准 编 号：DB11/1444 2017备案号：城市轨道交通隧道工程注浆技术规程 Technical specification for grouting of urban rail transit tunnel engineering 2016-06-29发布 2017-10-01实施 北京市住房和城乡建设委员会 北京市质量技术监督局 联合发布 北京市地方标准 城市轨道交通隧道工程注浆技术规程 Technical specification for grouting of urban rail transit tunnel engineering 编号：DB11/1444-2017 备案号：主编单位：北京城建科技促进会 北京瑞威世纪铁道工程有限公司 北京建工土木工程有限公司 批准部门：北京市质量技术监督局 实施日期：2017年 10月 01日 2017年 北京 DB11/1444-2017 I前 言 本规程为强制性标准，其中第 4.1.1为强制性条文，必须严格执行。本规程是根据北京市质量技术监督局 关于印发 2012年北京市地方标准制修订 项目计划的通知（质监标发 2012 20号）的要求，由北京城建科技促进会、北京瑞 威世纪铁道工程有限公司、北京建工集团土木工程公司等组 织 编 写。本规程 共分 为 10章和 2个附录。主要技术 内容包括：1 总则、2 术 语和符 号、3基 本规 定、4 浆液配 制、5 超前小导管注浆、6 超前大管棚注浆、7 背后填充注浆和 径向注浆、8 盾构法隧 道 壁后注浆、9 深孔注浆、10 注浆效果检查与验收、附录 A 注浆 施工 记录表、附表 B 深孔注浆分 项工程 验收记录表。其中 附录 A和附录 B均 为 资 料 性 附录。本规程修订的主要 内容包括：增加了超前大管棚注浆、径向注浆、盾构法隧 道 壁后注浆、深孔注浆 的 内容 修 改了超前小导管注浆和回填注浆 的 内容 完善了注浆效果检查 的 内容 本规程由北京市 住房和 城 乡 建 设委员 会 和 北京市质量技术监督局 共同负责管理，由北京市 住房和 城 乡 建 设委员 会 归口并负责 组 织 实施，北京城建科技促进会 负责具体 技术 内容 的 解释 工 作。为 了提高 标准质量，请各 单位 在 执行本规程 过 程中，结合 工程实 践，认真总结经 验，并将意见和 建 议寄至 北京城建科技促进会（北京市 西 城 区广莲路 1号建工 大 厦 A座 9层，100055,电话 010-63989081-829，电子邮箱:）。本规程主编单位：北京城建科技促进会 北京瑞威世纪铁道工程有限公司 北京建工土木工程有限公司 本规程 参 编单位：北京市 政 建 设 集团有限 责 任 公司 北京 航天勘察 设 计 研究院 有限公司 中 航勘察 设 计 研究院 有限公司 北京建 筑 大 学 北京市建 设 工程质量第 三 检 测所 有限 责 任 公司 泛华 建 设 集团有限公司 中建 二 局第 三 建 筑 工程有限公司 DB11/1444-2017 II中 国 建 筑 第 二 工程局有限公司 北京建工 路桥 工程建 设 有限 责 任 公司 北京城建 勘测 设 计 研究院 有限 责 任 公司 北京城建 五 建 设 集团有限公司 中 煤 地质工程 总 公司 北京市市 政四 建 设 工程有限 责 任 公司 中 国新兴 建 筑 工程 总 公司 北京 健安诚岩 土工程有限公司 北京地 圣 科 创 建 设 工程有限公司 北京 万兴 建 筑 集团有限公司 主要 起草人 员：彭 峰 刘 军 王 建 明 王利民 孔 恒 谢达 文 贺美德 王 文 正 闫德刚 薛洪松 王笃礼 国 涛 李 军 姜 会 浩 彭 其 兵 王庆学 冯 科 明 王智跃 马 健 张丽丽 曾丽娟 郭密 文 马永琪 单 红雨 张民庆 许厚 材 石 健 郑玉洁 彭 宏 陈树 军 郑志 红 张 巧芬 张 谦 郭 彩霞 何少春 兰 亮 张德 萍 郭跃 龙 原海 军 聂畅 通 安 声镛 李 文 杰 宋晓可 潘 威 主要 审 查 人 员：崔玖江 贺 长俊 徐祯祥 张 雁 杨 斌 叶 锋 韩少光 DB11/1444-2017 III目 次 1 总 则.1 2 术语和符号.2 2.1 术 语.2 2.2 符 号.3 3 基本规定.4 4 浆液配制.6 4.1 一般 规 定.6 4.2 浆液配 制.6 5 超前小导管注浆.9 5.1 一般 规 定.9 5.2 设 计.9 5.3 施 工.9 6 超前大管棚注浆.12 6.1 一般 规 定.12 6.2 设 计.12 6.3 施 工.12 7 背后填充注浆、径向注浆.14 7.1 一般 规 定.14 7.2 设 计.14 7.3 施 工.15 8 盾构法隧道壁后注浆.17 8.1 一般 规 定.17 8.2 设 计.17 8.3 施 工.17 9 深孔注浆.19 9.1 一般 规 定.19 9.2 设 计.19 9.3 施 工.20 10 注浆效果检查.21 10.1 一般 规 定.21 10.2 效果检查.21 附录 A 注浆施工记录表.23 附表 B 深孔注浆分项工程验收记录表.26 本规程用词说明.27 条文说明.28 DB11/1444-2017 IVContents 1 General provisions 1 2 Terms and simples 2 2.1 Terms 2 2.2 Simples 3 3 Basic requirements 4 4 Grout preparation 6 4.1 General 6 4.2 Grout preparation 6 5 Advanced small pipe grouting 10 5.1 General 10 5.2 Design 10 5.3 Construction 10 6 Pipe roof grouting 13 6.1 General 13 6.2 Design 13 6.3 Construction 13 7 Backfill grouting and radial grouting 15 7.1 General 15 7.2 Design 15 7.3 Construction 16 8 Shield tunnel backfill grouting 18 8.1 General 18 8.2 Design 18 8.3 Construction 18 9 Deep boring grouting 20 8.1 General 20 8.2 Design 20 8.3 Construction 21 10 Assessment and acceptance of deep-boring grouting 23 9.1 General 23 9.2 Assessment 23 Appendix A Grouting construction record form 25 Appendix B Deep-boring grouting acceptance record form 28 Explanation of wording in this standard 29 Clause explanation 30 DB11/1444-2017 1 1 总 则 1.0.1 为规 范 北京城市 轨 道 交 通 隧 道工程 注浆 的 设 计、施工 与 质量 验收，做到 安 全可 靠、经 济适用、技术 先 进、保护环境，保证 注浆效果，制订本规程。1.0.2 本规程 适用 于北京城市 轨 道 交 通 隧 道工程的 超前小导管注浆、超前大管棚注浆、深孔注浆、隧 道 开挖 后填充和径向注浆、盾构法隧 道 壁后注浆 的 设 计、施工、效 果检查。1.0.3 北京城市 轨 道 交 通 隧 道工程 注浆 的 设 计、施工、效果检查与 质量 验收 除应 符合 本规程 外，尚应 符合 国 家 和 北京市 现 行有关标准的规 定。DB11/1444-2017 22 术语和符号 2.1 术 语 2.1.1 注浆 grouting 利 用气压、液 压或 电 化 学 原 理，把某些能固化 的 浆液注 入 岩 土 体 的 裂隙或 孔 隙，以 改善 地 层 的 物 理 力 学 性质，达 到 加 固、止水 等目的的工程 作 业活动。2.1.2 超前 预 注浆 advanced pre-grouting 为 提高隧 道 开挖 施工 安 全 性，开挖 前 对掌 子 面 前 方 岩 土 体 进行的 注浆作 业。2.1.3 径向注浆 radial grouting 为 控 制 隧 道 围 岩 变形 或止水，沿 隧 道 初 期 支 护或 二 次衬砌垂直布 设注浆孔，对 隧 道 周围 岩 土 体 进行的 注浆作 业。2.1.4 补偿 注浆 compensation grouting 为 控 制 隧 道 开挖 造成 的 岩 土 体 移 位，补偿 地 层 损失 进行的 注浆作 业。2.1.5 填充注浆 backfill grouting 为 密 贴 隧 道 结构，填充隧 道 初 期 支 护 背后、初 期 支 护 和 二 次衬砌之间空 隙 的 注浆 作 业。2.1.6 深孔注浆 deep boring grouting 从 地 面 或 隧 道 内 对 岩 土 体 进行的 注浆孔深 度 通 常 达 到 10m以 上 的 注浆作 业。2.1.7 扩散半 径 diffusion radius 以 注浆孔 为 圆心，单 孔注浆作 业 中 浆液 有 效 扩散 的 距离。2.1.8 注浆 段 长 grouting length of each circle 沿 隧 道方 向 一 个超前 预 注浆 循 环 的 纵 向 长 度。2.1.9 止 浆 墙 wall for grouting 防 止 注浆 施工中 漏 浆、跑 浆并 为 深孔注浆作 业 提 供 工 作 面 的 临时 构 筑 物。2.1.10 注浆 量 grouting volume 注 入 岩 土 体 工程 对象 中 浆液 的 体 积。2.1.11 浆液注 入 率 grout-fill ratio 注 入 岩 土 体 中 浆液 的 体 积 与 被 加 固 地 层 中 空 隙 的 体 积之比。2.1.12 结 石 率 solidification ratio DB11/1444-2017 3注浆后 岩 土 体 取心 检查，浆液 有 效 固 结 的 岩 心 与 所 取 岩 心 长 度之比。2.2 符 号 P-注浆 压力 Q-注浆总 量 q-单位 时间 注浆 量 t-注浆 持续时间 R-浆液 扩散半 径 L-注浆 段 长 n-地 层 孔 隙 率-地 层 填充 系数-浆液 损失系数 Be-水 玻璃 的 波 美 度 DB11/1444-2017 43 基本规定 3.0.1 注浆设 计 前 应 对 工程 对象 的工程地质 与 水 文地质、周边 环境 进行 详细调 查，明 确 注浆 目的。3.0.2 注浆设 计文 件 应 包括 工程 概况、工程地质 与 水 文地质、注浆 目的、注浆 范 围、注浆 参 数、注浆 材 料、注浆 方 式、对 地质 及周边 环境 影响、注浆效果 指 标等 内容。3.0.3 注浆 施工方 案 应 包括 工程 概况、注浆 目的、注浆 范 围、注浆前 准 备 工 作(劳 动 力、机械 设 备、材 料)、注浆孔 布置图、注浆孔 布 设 参 数 表、注浆 材 料 及 配 比、注浆 施工方 式及 工 艺、注浆 参 数、注浆效果检查 方 法 及 要求、进 度 安 排、安 全 质量 环境保 证 措 施等 内容。3.0.4施工 时 应 进行 现 场 注浆 试 验，注浆效果 不 能 满足 工程 需 要 时，应 及时调整 注浆 设 计方 案。3.0.5 注浆 施工 设 备 应 满足下列 要求：1 成 孔设 备 选型 应 根据 注浆 对象 的工程 特点 与 地质条 件、注浆 工 艺 所 要求的 孔深、孔径 等条 件确 定。2 浆液 泵送 设 备 选型 应 满足 注浆 工 艺 要求，具 有 调 节流 量、压力 的 功 能，泵送 浆 液 应能保 持 均 匀稳 定，泵 压能力应 大 于 设 计 最 大注浆 压力 的 1.5倍。3 浆液配 制 设 备 生产 能力 和注浆 泵泵送 能力应 与设 计要求的 注浆 速 度 相匹 配，应 能保证 不间 断 供 浆。4 双 液注浆 泵混 合 器 应 有单 向 逆 止 功 能，禁 止 使 用 三 通 代替。5 输 浆管 应 采 用 高 压 胶 管，高 压 胶 管和 阀 门 能 承受 的 压力应 不 低 于 注浆 泵额 定 压 力 的 1.2倍。6 注浆孔口 应 设 置 压力 表，压力 表 宜采 用 抗振型 压力 表，压力 表 量程 应 与高 压 胶 管 承 压 匹 配。7 注浆 量计量 仪 表 应 有 效、准 确。3.0.6 注浆过 程 应做 好钻 孔注浆记录（附录 A），记录 每 孔 的 钻 孔 情 况、浆液 材 料 及 配 比、凝胶 时间、注浆 时间、注浆 压力、浆液 流 量等，并记录注浆过 程中发 生 的 异 常 情 况 等。3.0.7 注浆 施工 归 档 技术 资料包括注浆设 计文 件、注浆 施工方 案、注浆 施工 记录表、注浆效果检查表、会 议 纪要，以 及 相 关的 洽商 纪 录和 影 像 资料 等。3.0.8 注浆 技术 应 从 勘察、设 计、施工、监 测 及 反馈 进行 综 合 考虑，并将注浆与 开DB11/1444-2017 5挖 观 测 结合 起 来 实 现动 态 化 注浆。3.0.9 注浆 施工 时 应 确 保 周边 环境 安 全。DB11/1444-2017 64 浆液配制 4.1 一般规定 4.1.1 注浆严禁使用高分子有机化学材料。4.1.2注浆 材 料 应 根据工程 所 处 地质条 件 和注浆 目的 合理 选择，宜选 取 普 通 硅酸盐 水 泥、超 细 水 泥、硫铝酸盐 水 泥、水 玻璃 等 常 用 注浆 材 料。4.1.3注浆 施工 前 应 对 设 计 浆液配 比 参 数 进行 室 内 试 验和 现 场试 验。4.1.4制 浆 时 应 严格 按照 注浆 施工方 案 的 浆液配合 比 进行，主 料 误差 不 大 于 5%，外 掺剂 不 大 于 1%。4.1.5 配 制 水 泥 基 的 浆液 时，应 防 止水 泥 包 装纸 及 其 它杂 物 混 入，制 浆 时 应 对 浆液设 网 过 滤，未 经过 滤 的 浆液 不 得 进 入 泵 体。4.1.6配 制的 水 泥 基浆液 停放 超过 1h应 重 新 对 浆液 凝胶 时间 等 指 标进行 测 定。4.1.7 改 性 水 玻璃 单 液浆和 水 泥 水 玻璃 双 液浆 不 宜 在 永 久 性的 止水或 加 固 工程中使 用。4.1.8在 要求 早 强 快凝、抗 地 下 水 冲 散、微膨胀 等 特殊 条 件下 的 注浆 工程中，可 采 用 硫铝酸盐 水 泥 基注浆 材 料。4.2 浆液配制 4.2.1 浆液设 计 用 量 可 按 公 式 4.2.1计 算：Q=V n（公 式 4.2.1）式 中：Q-注浆 量（m3）；V-被 加 固 的土 体体 积（m3）；n-地 层 孔 隙 率，可 按 地质 勘察 报告 中 给出 的地 层 孔 隙 率取 值，或 参 考 表4.2.1取 值；-地 层 填充 系数，深孔注浆 宜 取 0.6 1.0，小导管注浆 及 径向注浆 宜 取0.2 0.5；-浆液 损失系数，宜 取 1.2 1.4。DB11/1444-2017 7表 4.2.1 地层孔隙率表 名称 孔 隙 率（%）中 砂、粗砂、砾砂 33 46 粉砂、细 砂 33 49 粉 质 粘 土 35 50 粘 土 41 52.4 风 化 岩 5 45 4.2.2水 泥 砂 浆 应 由强 度 等 级 不 低 于 42.5的 普 通 硅酸盐 水 泥、最 大 粒 径 不 大 于 2mm的 细 砂 和 水 混 合 搅拌而 成。水 灰 比（W:C）宜 为 0.8:1 1:1（重 量 比），灰砂 比 宜 为1:2（重 量 比）。4.2.3 单 液 水 泥 浆 应 由强 度 等 级 不 低 于 42.5的 普 通 硅酸盐 水 泥、促 凝剂 和 水 搅拌而 成，促 凝剂宜按 表 4.2.3选 用。单 液 水 泥 浆配 制 时 水、灰 用 量 按 配合 比 计 算。表 4.2.3 单液水泥浆促凝剂选用表 序 号 名称 要求 掺 量（占 水 泥 比 重）1 食 盐 工 业 品 0.5%1%2 水 玻璃 40 Be 以 上 3%5%4.2.4 酸 性 水 玻璃 浆液 宜 在 水 玻璃 中 加 入 稀 硫酸 配 制 成。水 玻璃 宜选 用 模 数 2.8 3.3，浓 度 35Be 以 上 的 水 玻璃 稀 释 而 成，稀 硫酸 可用 浓 度 98%以 上 的工 业 浓 硫酸 稀 释 而 成。酸 性 水 玻璃 浆液配 制 应 符合 下列 规 定：1 酸 性 水 玻璃 浆液配 制 时，第 一 组 份 水 玻璃 浆液 浓 度 宜 为 10Be 20Be，第 二 组 份稀 硫酸 浓 度 宜 为 10%20%。2 水 玻璃 的 稀 释 宜采 用 边 加 水 边 搅拌 边 用 波 美 计 测 量的方 法 进行，也 可 按 公 式4.2.4或 按 表 4.2.4-1计 算 出 水、水 玻璃 用 量 后，将 水 玻璃 加 入水 中 搅拌 均 匀。d 配-1 d 原-1（公 式 4.2.4）式 中：d 原、d 配 分 别 为 原水 玻璃 和 预 配 水 玻璃 的 比 重，水 玻璃比 重 与 波 美 度 的 关 系 为 d=145/（145-Be）V 水、V 原、V 配 分 别 为 加 水、原水 玻璃 和 预 配 水 玻璃 的 体 积 表 4.2.4-1 水玻璃稀释表 V原=V配 V水=V 配-V原 DB11/1444-2017 8原水 玻璃 Be 40 42 44 45 48 50 原水 玻璃 d 1.381 1.408 1.436 1.450 1.495 1.526 预 配 水 玻璃 W S W S W S W S W S W S Be d L L L L L L L L L L L L 15 1.115 698 302 718 282 736 264 744 256 768 232 782 218 20 1.160 580 420 608 392 633 367 644 356 677 323 696 304 25 1.208 454 546 490 510 523 477 538 462 580 420 605 395 30 1.261 315 685 360 640 401 599 420 580 473 527 504 496 35 1.318 165 835 221 779 271 729 293 707 358 642 395 605 40 1.381 0 1000 66 934 126 874 153 847 230 770 276 724 注：本 表 为 稀 释 1m3水 玻璃需 要 加 入 的 原水 玻璃及 清 水 量。W代 表 清 水，S代 表 水 玻璃，L代 表体 积 单位“升”，d代 表液体 比 重，Be 代 表 水 玻璃 的 波 美 度。3 硫酸 的 稀 释 时 应先 算 出 所 需 浓 硫酸 量 和加 水 量，然 后将 浓 硫酸 缓慢倒 入水 中，搅拌 均 匀，严 禁 将 水 倒 入 浓 硫酸 中。4 在 快速 搅拌 情 况下，将 水 玻璃 缓慢倒 入 稀 硫酸 中，并 用 pH 计 或 试 纸 测 试 pH值，按 表 4.2.4-2控 制 胶凝 时间。表 4.2.4-2 改性水玻璃凝 胶时间 表 PH值 3 4 5 6 6 7 凝胶 时间(min)300 150 100 50 25 注：1、浆液 采 用 15Be 水 玻璃 和 15%硫酸 配 制 而 成。2、浆液 凝胶 时间 为 在 空 气 中的 凝胶 时间，在 潮湿 细 砂 中为 2min 30min。4.2.5 水 泥 水 玻璃 双 液浆液 应 分 别 配 制 水 泥 浆和 水 玻璃 浆，按 水 泥 浆与 水 玻璃 浆1:1 1:0.6（体 积比）用 双 液注浆 泵泵送，在 混 合 器 中 混 合，然 后注 入 工程 对象。4.2.6硫铝酸盐 水 泥 基注浆 材 料 宜 根据 凝胶 时间 要求 按 水 灰 比 0.8:1 1.2:1配 制，配 置时 应先 将 水 加 入 拌 浆 桶 内，边 搅拌 边 加 入水 泥，搅拌 时间不 少 于 5min。4.2.7 超 细 单 液 水 泥 浆 宜采 用 比 表 面积不 小 于 1000m2/kg 的 超 细 水 泥，宜按 水 灰 比1:1 1.2:1（重 量 比）进行 配 制。配 置时 应先 将 水 加 入 拌 浆 桶 内，边 搅拌 边 加 入水 泥，搅拌 时间不 少 于 5min。DB11/1444-2017 95 超前小导管注浆 5.1 一般规定 5.1.1 超前小导管注浆 适用 于 隧 道 拱 部 处 于 自 稳 能力 差 的 粉 土、砂 土 及 卵 石 土地 层。对 于 降 水 后 自 稳 能力 较 强的 粘 性土地 层 可 不 进行 小导管注浆。5.1.2超前小导管注浆 宜 仅 作 为施工 防 塌 限 沉 的 辅助手 段，正 常 断 面 开挖 仍 应 坚 持“短 进 尺，强 支 护，紧封闭，勤 测 量”和 环 状 开挖，预 留核 心 土的施工 原 则。5.2 设 计 5.2.1 超前小导管注浆设 计 应 根据地质条 件、环境 状 况、隧 道 断 面 大小 及支 护 结构 形 式 选 用 不 同 的 设 计 参 数。5.2.2 超前小导管 宜采 用 32mm钢 管 制 作，长 度 宜 为 2m4m。5.2.3 超前小导管 沿 隧 道 周边布 设，环 向 间距不 宜 大 于 400mm，外 插角 宜 控 制 在 20 内。采 用 超前 双 排 小导管设 计 时，第 一 层 外 插角 宜 控 制 在 15内，第 二层 外 插角 宜 控 制 在 20 30。超前小导管 水 平投 影 搭接 长 度不 宜 小 于 1m。5.2.4卵 石 土地 层 及 卵砾漂 石 地 层 中 拱架 间距 为 500mm时，小导管 可 采 用长 1.7m 2m、直 径 32mm无缝钢 管 制 作 的 短 导管 逐榀打 设。5.2.5 超前小导管注浆设 计 参 数 宜 根据地 层 条 件 和隧 道 埋 深 等 确 定，但 不 宜 大 于 表5.2.5规 定 的 值。表 5.2.5 超前小导管注浆设计参数表 项目 注浆 终 压 扩散半 径 注浆 速 度 上 限 值 0.5MPa 250mm 30L/min 5.3 施 工 5.3.1 超前小导管 制 作 时，应先把 钢 管 截 成 设 计 长 度，在 钢 管 的 一 端 做 成 300mm长的 圆 锥状，在 距 另 一 端 100mm处 焊接 6mm的 钢筋箍。钢筋箍 一 端 0.6m1m范 围 内 钢 管 不 开 孔，剩余 部 分 钢 管 每 隔 200mm梅花 型 布 设 6mm 8mm的 溢 浆孔，见DB11/1444-2017 10图 5.3.1 8 溢 浆孔 6 钢筋 图 5.3.1 小导管加工示意图（单位：mm，以管长 3000mm为例）5.3.2 超前小导管 施 作 可 根据地质 情 况及 小导管 长 度，采 用 直 接 顶 入、吹 管后 顶 入、风 钻 或 煤电 钻 引 孔后 放 入 等工 艺。5.3.3 小导管 安 设后 应 对 工 作 面 进行 喷 混凝 土 封闭，喷射 厚 度 应 地质 情 况确 定，但 不 宜 小 于 50mm。5.3.4 注浆 开 始 前，应 根据 浆液 类 型（单、双 液浆）正 确 连 接 管 路，双 液注浆 可 按 图 5.3.4进行 连 接。单 液注浆 时 撤掉 一 条 管 路。897654321 1 储 浆 池 2 注浆 泵 3 注浆 泵 压力 表 4输 浆管 5混 合 器 6 孔口 压力 表 7泄 浆 阀 8 导管 9工 作 面 图 5.3.4 双液注浆管路连接示意图 5.3.5 管 路 连 接 完 成 后 应 进行 压 浆 试 验，检验管 路 的 密 封 性，压 浆 试 验 的 压力 不 应 小 于 设 计 终 压，时间不 少 于 5min。5.3.6 超前小导管注浆 施 作 宜采 用 二 序 跳 孔 间 隔 进行。5.3.7 注浆 时 应 经 常 观 测 注浆 压力 和 流 量的 变 化，发 生 漏 浆、串 浆 等 异 常 情 况时，应 采 用 间 歇 注浆、封 堵 等 措 施 处 理。5.3.8当 满足下列 条 件时 可 结 束 单 孔注浆：1注浆 压力 达 到 设 计 终 压，且 注浆 量 达 到 设 计 注浆 量的 80%以 上，可 结 束 单 孔注DB11/1444-2017 11浆；2 注浆 压力 未 能 达 到 设 计 终 压，但 注浆 量 已 达 到 设 计 注浆 量 1.5倍，且 无 漏 浆 现 象，可 结 束 单 孔注浆。5.3.9 注浆 压力 达 到 设 计 终 压，注浆 量 未 达 到 设 计量的 80%时，应 根据 相 邻 小导管注浆 量 大小，判 断 是 否 可以 终 止 单 孔注浆，必要 时 应 补 孔注浆。5.3.10 80%小导管注浆孔 达 到 注浆结 束 标准，且 无 漏 注 现 象，单 循 环 超前小导管注浆完 成。DB11/1444-2017 126 超前大管棚注浆 6.1 一般规定 6.1.1 隧 道 在 开 马 头 门、变 换 断 面及 近 接风 险源 施工 时 可 采 用 超前大管棚注浆。6.1.2 超前大管棚注浆 可 作 为 超前 支 护 措 施单 独 使 用，也 可 与超前小导管注浆和超前深孔注浆 等 措 施组 合 使 用。6.2 设 计 6.2.1 超前大管棚注浆设 计 应 考虑 根据地质条 件、隧 道 断 面形式、与 风 险源 位 置 关 系 等 因素。6.2.2 大管棚 宜采 用 76mm 180mm无缝钢 管 或 焊接钢 管 制 作，管 材 壁 厚 不 宜 小 于 5mm，溢 浆孔 直 径 宜 为 6mm 12mm，管棚管 尾 部 2m范 围 内 不 应 设 溢 浆孔。6.2.3 超前大管棚 宜 沿 隧 道 拱 顶 150o布 设，如遇 隧 道 偏 压、侧穿 风 险源 等 特殊情 况 可 延伸 到 隧 道 边墙 或 不对 称 单 边布 设，相 邻 管棚管 间 的 间 隙 不 宜 大 于 250mm，外 插角 宜 控 制 在 0 8。6.2.4 隧 道 近 接风 险源 施工，超前大管棚 宜选 用止 浆 塞 分 段 后 退 式 注浆 工 艺；开 马 头 门 或 变 换 隧 道 断 面 施工，超前大管棚 可 采 用全 孔 一 次 性 注浆 工 艺。6.2.5 超前大管棚注浆 参 数不 宜 大 于 表 6.2.5的规 定：表 6.2.5 超前大管棚注浆设计参数表 项目 注浆 终 压 扩散半 径 注浆 速 度 上 限 值 0.3MPa 250mm 50L/min 6.2.6 超前大管棚注浆 宜 仅 作 为 加 固 隧 道 拱 顶 前 方地 层 使 用，注浆加 固 厚 度不 宜 大 于 500mm，不 宜 用 于 止水。6.2.7 超前大管棚注浆 材 料 可 选 用 双 液浆、单 液浆 或 砂 浆。止 浆 塞 分 段 后 退 式 注浆 工 艺 应 选 用 单 液浆。6.3 施 工 6.3.1 大管棚 连 接 形式 可 采 用 丝扣 组 合 或 内、外 衬 管 焊接，严 禁 将管 材 直 接 对 齐拼 焊。DB11/1444-2017 136.3.2 超前大管棚注浆 施 作 宜采 用 二 序 跳 孔 间 隔 进行。6.3.3 大管棚 的施 作 可 由 钻 机 引 孔后 顶 入、偏 心 潜 孔 锤带 入、套 管 成 孔 放 入 等方 法，应 根据工程条 件 选 取 合理、经 济 的施工方 法。6.3.4 注浆 时 发 生 漏 浆、串 浆 等 异 常 情 况时，应 采 用 间 歇 注浆、封 堵 等 措 施 处 理，确 保 浆液 有 效注 入。6.3.5 当 满足下列 条 件时 可 结 束 单 孔注浆：1 注浆 压力 达 到 设 计 终 压，且 注浆 量 达 到 设 计 注浆 量的 80%以 上，可 结 束 单 孔 注浆；2 注浆 压力 未 能 达 到 设 计 终 压，但 注浆 量 已 达 到 设 计 注浆 量 1.5倍，且 无 漏 浆 现 象，可 结 束 单 孔注浆。6.3.6 注浆 压力 达 到 设 计 终 压，注浆 量 未 达 到 设 计量的 80%时，应 根据 相 邻 大管棚注浆 量 大小，判 断 是 否 可以 终 止 单 孔注浆，必要 时 应 采 用 补 孔注浆。6.3.7 90%大管棚孔 达 到 注浆结 束 标准，且 无 漏 注 现 象，单 环 大管棚注浆完 成。DB11/1444-2017 147 背后填充注浆、径向注浆 7.1 一般规定 7.1.1 背后填充注浆 应 采 用 结 石 率 高、不 分解 的 浆液。7.1.2 初 期 支 护 背后填充注浆 应 跟随 开挖 工 作 面及时 进行。7.1.3 初 期 支 护 与 二 次衬砌之间 填充注浆 应 在 二 次衬砌 混凝 土强 度 达 到 设 计强 度 的75%以 后 进行。7.1.4 隧 道修建中 需 要 控 制地 层 位 移、初 期 支 护 变形、堵 水 等 情 况时 可 采 用 径向注浆。7.2 设 计 7.2.1 初 期 支 护 背后填充注浆孔 应 沿 隧 道 拱 部 及边墙 梅花 型 布 设。环 向 间距 宜 为1.5m2.5m，纵 向 间距 宜 为 2.5m3.5m，注浆深 度 宜 为 初 期 支 护 背后 0.5m，如 图 7.2.1。200030002000200030003000 30003000 30005005003000 图 7.2.1 初期支护背后填充注浆孔位示意图（单位：mm）7.2.2 初 期 支 护 背后填充注浆设 计 参 数 宜按 表 7.2.2选 取。表 7.2.2 初期支护背后填充注浆设计参数表 参 数 注浆 终 压 影响半 径 注浆 速 度 取 值 0.5MPa 1.4m 1.8m 30L/min 7.2.3 初 期 支 护 和 二 次衬砌之间 的 填充注浆孔 应 在隧 道 拱 顶 布 设，纵 向 间距 应 不 大 于 5m。7.2.4 初 期 支 护 和 二 次衬砌之间 填充注浆设 计 参 数 宜按 表 7.2.4选 取。DB11/1444-2017 15表 7.2.4 初期支护和二次衬砌之间填充注浆设计参数表 参 数 注浆 终 压 影响半 径 注浆 速 度 取 值 0.2MPa 2m 3m 30L/min 7.2.5 径向注浆孔 采 用 展 开 的 梅花 型 布 设，孔 间距 宜 为 0.5m 3m，孔深 宜 为 1.5m m。7.2.6 径向注浆设 计 参 数 宜按 表 7.2.6选 取。表 7.2.6 径向注浆设计参数表 参 数 注浆 终 压 扩散半 径 注浆 速 度 取 值 1MPa 0.6m 4m 50L/min 7.3 施 工 7.3.1 填充注浆 宜采 用全 孔 一 次 性 注浆 工 艺，按 单 液注浆 方 式 连 接 注浆管 路，开 始 前 应 进行 压 浆 试 验。7.3.2 初 期 支 护 施 作 时，初 期 支 护 背后填充注浆 的 注浆管 宜 外 露 100mm，封 堵 管口后 再喷射 混凝 土。7.3.3 初 期 支 护 背后填充注浆 材 料 可 选 用 普 通 水 泥 单 液浆 或 硫铝酸盐 水 泥 单 液浆。地层 孔 隙 较 小，普 通 水 泥 单 液浆 可 注 性 差、但 初 期 支 护 有 大 面积 渗 水 时，宜采 用 硫铝酸 盐 水 泥 单 液浆。7.3.4 初 期 支 护 与 二 次衬砌之间 填充注浆 材 料 应 采 用水 泥 砂 浆，有 特殊 要求的地 段 可 采 用 微膨胀、强 度 高、流 动 性 好 的 自 流 平 水 泥 砂 浆。7.3.5 初 期 支 护 与 二 次衬砌之间 填充注浆管 可 在 二 次衬砌时 预 埋 或 后 期 钻 孔 埋 设。钻 孔 埋 设 时，钻 杆 应 有限 深 装 置，不 得钻 破 防 水 层。7.3.6 径向注浆 应 从 两 边墙 底 部 向 拱 顶 进行，宜按 从 无 水 孔向 有 水 孔、从 少水 孔向大 水 孔、从散 水 区 域 向 集中 涌 水 区 域 的 次 序 进行 注浆。7.3.7初 期 支 护 背后填充注浆 当 注浆 压力 逐 渐 上 升，流 量 逐 渐减 少，注浆 压力 达 到 设 计 终 压 后，稳 定 不 少 于 3min或 相 邻 孔 出 现 串 浆，可 结 束 单 孔注浆。7.3.8 未 满足 本规程第 7.3.7条的 注浆孔，应 统 计 分 析 注浆资料，在 压力、流 量 异 常 孔 旁 边 重 新 开 孔检查 补 注，保证 填充注浆效果后，可 结 束 异 常 孔注浆。7.3.9 满足 本规程第 7.3.7条、第 7.3.8条 后，检查 无 漏 孔，一 段 隧 道 填充注浆完 成。DB11/1444-2017 167.3.10径向注浆 满足下列 条 件时 可 结 束 单 孔注浆：1 注浆 压力 达 到 设 计 终 压，且 注浆 量 达 到 设 计 注浆 量的 80%以 上，可 结 束 单 孔 注浆；2 注浆 压力 未 能 达 到 设 计 终 压，但 注浆 量 已 达 到 设 计 注浆 量 1.5倍，且 无 漏 浆 现 象，可 结 束 单 孔注浆。7.3.11 径向注浆孔注浆 压力 达 到 设 计 终 压，注浆 量 未 达 到 设 计量的 80%时，应 根据 相 邻 孔注浆 量 大小，判 断 是 否 可以 终 止 单 孔注浆，必要 时 应 补 孔注浆；7.3.12 90%径向注浆孔 达 到 注浆结 束 标准，且 无 漏 注 现 象、堵 水 率 达 或 控 制 围 岩 变 形 达 到 设 计要求，一 段 径向注浆完 成。DB11/1444-2017 178 盾构法隧道壁后注浆 8.1 一般规定 8.1.1 壁后注浆 应 根据工程地质条 件、地 表 沉降状 态、环境 要求 及 设 备 情 况 等 选择 注 浆 方 式 和注浆 参 数。8.1.2 同 步 注浆和 即 时 注浆 应 与盾构 掘 进 同 步 进行。8.1.3 壁后注浆过 程中，应 采 取措 施 减 少 注浆 施工 对周围 环境 的 影响。8.2 设 计 8.2.1注浆 压力应 根据地质条 件、注浆 方 式、管 片 强 度、设 备 性 能、浆液 特 性 和隧 道 埋 深 等 综 合 因素 确 定。8.2.2 同 步 注浆和 即 时 注浆 的 注浆 量 填充 系数 应 根据地 层 条 件、施工 状 态 和 环境 要求 确 定，填充 系数 宜 为 1.32.5。8.2.3 同 步 注浆 的 注浆 速 度 应 根据 注浆 量 和 掘 进 速 度确 定。8.2.4 根据 隧 道 问题 状 态 和 环境保护 要求，可 进行 二 次补 强 注浆。二 次补 强 注浆 的 注 浆 量 和注浆 速 度 应 根据 环境 条 件 和 沉降 监 测 结果 等 确 定。8.3 施 工 8.3.1 应 根据 注浆 要求进行 注浆 材 料 的 试 验和 选择。可 按 地质条 件、隧 道条 件 和 工程 环境 合理 选 用 单 液 或 双 液注浆 材 料。8.3.2 壁后注浆 材 料 应 满足 强 度、流 动 性、可 填充 性、凝 结 时间、收 缩 率、环保 等要 求。8.3.3 注浆 实施 前 应 按 施工要求准 备 拌 浆、储 浆、注浆设 备，并 应 进行 试 运转。8.3.4 宜 配
