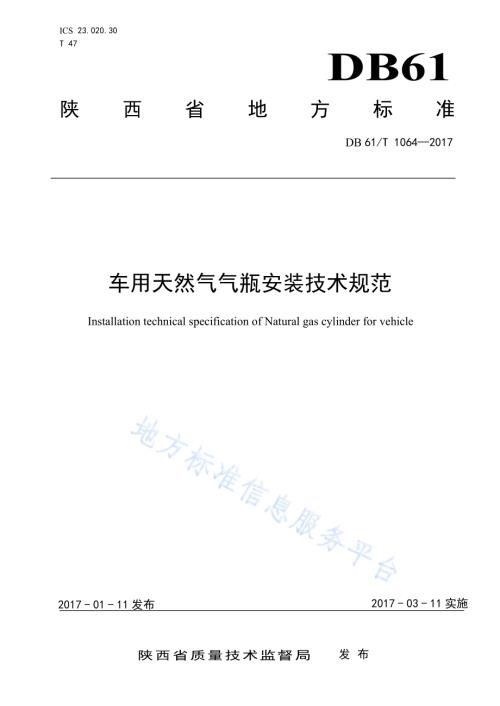

I C S 2 3.0 2 0.3 0T 4 7DB61陕 西 省 地 方 标 准D B 6 1/T 1 0 6 4 2 0 1 7车 用 天 然 气 气 瓶 安 装 技 术 规 范I n s t a l l a t i o n t e c h n i c a l s p e c i f i c a t i o n o f N a t u r a l g a s c y l i n d e r f o r v e h i c l e2 0 1 7-0 1-1 1 发 布2 0 1 7-0 3-1 1 实 施陕 西 省 质 量 技 术 监 督 局发 布D B 6 1/T 1 0 6 4 2 0 1 7I前 言本 标 准 根 据 G B/T 1.1-2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 陕 西 省 锅 炉 压 力 容 器 检 验 所 提 出。本 标 准 由 陕 西 省 质 量 技 术 监 督 局 归 口。本 标 准 起 草 单 位：陕 西 省 锅 炉 压 力 容 器 检 验 所、陕 西 重 型 汽 车 有 限 公 司。本 标 准 主 要 起 草 人：刘 晓 东、申 麦 茹、夏 锋 社、王 勇、陆 伟、王 富 岐、郭 宇。本 标 准 由 陕 西 省 锅 炉 压 力 容 器 检 验 所 负 责 解 释。本 标 准 首 次 发 布。联 系 信 息 如 下：单 位：陕 西 省 锅 炉 压 力 容 器 检 验 所电 话：0 2 9-8 2 2 2 4 7 6 0地 址：西 安 市 咸 宁 西 路 3 0 号邮 编：7 1 0 0 4 8D B 6 1/T 1 0 6 4 2 0 1 71车 用 天 然 气 气 瓶 安 装 技 术 规 范1 范 围本 标 准 规 定 了 车 用 天 然 气 气 瓶、瓶 阀 安 装 的 术 语 定 义、基 本 要 求、气 瓶 与 固 定 装 置 的 设 计、制 作、安 装、检 验 与 试 验 及 出 厂 档 案 的 基 本 要 求。本 标 准 适 用 于 车 用 气 瓶 安 全 技 术 监 察 规 程 适 用 范 围 内 的 压 缩 天 然 气（简 称 C N G）、液 化 天 然 气(简称 L N G)气 瓶 及 附 件 的 安 装。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 标 准 的 应 用 是 必 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 标 准。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 标 准。G B/T 7 0 2 热 轧 钢 棒 尺 寸、外 形、重 量 及 允 许 偏 差G B/T 7 0 6 热 轧 型 钢G B/T 3 2 7 3 汽 车 大 梁 用 钢 板 和 钢 带G B/T 3 2 7 4 碳 素 结 构 钢 和 低 合 金 钢 热 扎 厚 钢 板 和 钢 带G B/T 3 7 6 5 卡 套 式 管 接 头 技 术 条 件G B/T 4 2 3 8 耐 热 钢 钢 板 和 钢 带G B 7 2 5 8 机 动 车 运 行 安 全 技 术 条 件G B/T 1 3 0 0 5-2 0 1 1 气 瓶 术 语G B/T 1 4 9 7 6 流 体 输 送 用 不 锈 钢 无 缝 钢 管G B/T 1 6 8 2 3.2 螺 纹 紧 固 件 紧 固 通 则G B 1 7 2 5 8 汽 车 用 压 缩 天 然 气 钢 瓶G B/T 1 7 8 9 5 天 然 气 汽 车 和 液 化 石 油 气 汽 车 词 汇G B 1 7 9 2 6 车 用 压 缩 天 然 气 瓶 阀G B/T 1 8 4 3 7.1-2 0 0 9 燃 气 汽 车 改 装 技 术 要 求 第 1 部 分：压 缩 天 然 气 汽 车G B 1 9 2 3 9 燃 气 汽 车 专 用 装 置 安 装 技 术 要 求G B/T 2 0 7 3 4 液 化 天 然 气 汽 车 专 用 装 置 安 装 要 求G B 2 4 1 6 0 车 用 压 缩 天 然 气 钢 制 内 胆 环 向 缠 绕 气 瓶G B 5 0 2 3 5 工 业 金 属 管 道 工 程 施 工 规 范G B 5 0 3 1 6 工 业 金 属 管 道 设 计 规 范Q C/T 2 4 5 压 缩 天 然 汽 车 专 用 装 置 技 术 条 件Q C/T 4 8 4 汽 车 油 漆 涂 层Q C/T 7 5 5 液 化 天 然 气（L N G）汽 车 专 用 装 置 技 术 条 件T S G R 0 0 0 6 气 瓶 安 全 技 术 监 察 规 程T S G R 0 0 0 9 车 用 气 瓶 安 全 技 术 监 察 规 程T S G R F 0 0 1 气 瓶 附 件 安 全 技 术 监 察 规 程3 术 语 和 定 义D B 6 1/T 1 0 6 4 2 0 1 72G B/T 1 7 8 9 5、G B/T 1 3 0 0 5 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。3.1气 瓶 固 定 装 置由 气 瓶 支（吊）架、气 瓶 支 座、气 瓶 限 位 装 置、气 瓶 紧 固 带、橡 胶 垫 带、气 瓶 护 罩 等 部 件 组 成，用于 将 气 瓶 固 定 在 汽 车 上 的 装 置。3.2气 瓶 组 管 路气 瓶 组 气 瓶 之 间 相 互 连 接 的 管 道。3.3气 瓶 附 件瓶 阀、管 接 头 及 其 保 护 装 置。4 基 本 要 求4.1 天 然 气 车 用 气 瓶 的 安 装 应 遵 守 国 家 颁 布 的 有 关 法 律、法 规 和 安 全 技 术 规 范 要 求。4.2 车 用 气 瓶 的 安 装 单 位 应 当 具 有 国 家 要 求 的 资 质 资 格，并 对 所 安 装 气 瓶 的 安 全 性 能 负 责。4.3 气 瓶 安 装 单 位 应 在 气 瓶 使 用 前 对 使 用 单 位 的 人 员 进 行 安 全 技 术 培 训。5 气 瓶 及 附 件5.1 一 般 要 求5.1.1 气 瓶 应 是 按 照 国 家 有 关 规 定 取 得 相 应 的 特 种 设 备 制 造 许 可 证 的 制 造 单 位 制 造 的 产 品，并 且 经 过国 家 质 检 总 局 核 准 的 检 验 检 测 机 构 监 督 检 验 合 格。5.1.2 选 用 按 企 业 标 准 制 造 的 气 瓶 时，制 造 单 位 应 提 供 其 产 品 安 全 性 能 不 低 于 安 全 技 术 规 范 和 强 制 产品 标 准 要 求 的 质 量 证 明 文 件 或 经 过 全 国 气 瓶 标 准 化 技 术 机 构 进 行 标 准 评 审 的 证 明 资 料。5.1.3 气 瓶 及 附 件 除 应 符 合 T S G R 0 0 0 6、T S G R 0 0 0 9 要 求 外，还 应 符 合 下 列 要 求：a)C N G 钢 瓶 应 符 合 G B 1 7 2 5 8 的 要 求；b)C N G 环 向 缠 绕 气 瓶 应 符 合 G B 2 4 1 6 0 的 要 求；c)L N G 气 瓶 应 符 合 相 关 国 家 标 准 或 企 业 标 准 的 要 求；d)C N G 气 瓶 附 件 符 合 T S G R F 0 0 1、G B 1 7 9 2 6 及 Q C/T 2 4 5 的 要 求；e)L N G 气 瓶 附 件 及 管 路 系 统 应 符 合 T S G R F 0 0 1 及 Q C/T 7 5 5 的 要 求。5.2 选 用 原 则5.2.1 车 架 下 安 装 气 瓶 的 客 车 宜 选 用 钢 质 气 瓶。5.2.2 轿 车 优 先 选 用 金 属 内 胆 环 向 缠 绕 气 瓶，不 得 选 用 L N G 气 瓶。5.2.3 外 置 气 瓶 的 载 重 车 宜 选 用 钢 瓶，在 带 有 防 护 措 施 的 条 件 下，可 选 用 环 向 缠 绕 气 瓶。5.2.4 气 瓶 容 积 及 数 量，宜 根 据 整 车 空 间 布 置 进 行 合 理 选 配，但 应 保 证 安 装 后 整 车 质 量 增 加 不 得 超 过原 车 整 备 质 量 的 5%。5.2.5 不 得 将 非 车 用 气 瓶 改 装 为 车 用 气 瓶 安 装 使 用，不 得 安 装 超 期 未 检 或 者 报 废 的 车 用 气 瓶。6 设 计D B 6 1/T 1 0 6 4 2 0 1 736.1 通 用 要 求6.1.1 气 瓶 安 装 单 位 应 对 气 瓶 的 安 装 设 计 质 量、设 计 文 件 的 完 整 性 和 正 确 性 负 责。6.1.2 气 瓶 的 安 装 设 计 应 符 合 安 全、可 靠、节 能 的 要 求，且 应 布 局 合 理，方 便 安 装 维 修。6.1.3 气 瓶 安 装 应 按 不 同 的 车 型 进 行 设 计，至 少 应 包 括 气 瓶 平 面 布 置 设 计、气 瓶 固 定 装 置 设 计 及 管 路系 统 设 计 等，安 装 技 术 要 求 应 明 确，安 装 设 计 文 件 应 经 单 位 技 术 负 责 人 批 准。6.1.4 气 瓶 的 安 装 设 计 不 应 改 变 原 车 的 外 廓 尺 寸，不 得 改 变 原 车 的 通 过 性。6.2 气 瓶 固 定 装 置6.2.1 基 本 要 求6.2.1.1 气 瓶 固 定 装 置 应 满 足 以 下 基 本 要 求：a)应 充 分 考 虑 气 瓶 满 载 后 车 辆 承 载 件 的 强 度；载 荷 分 布 应 符 合 G B 7 2 5 8 的 要 求；b)应 具 有 足 够 的 刚 度 和 抗 冲 击 能 力；c)不 得 因 振 动、颠 簸 而 松 动、脱 落；d)侧 置 气 瓶 在 布 置 时 应 设 计 防 窜 装 置；e)多 个 气 瓶 安 装 时 应 确 保 布 置 合 理，且 在 整 车 规 定 的 长、宽、高 度 及 最 低 离 地 高 度 范 围 内；f)气 瓶 固 定 装 置 静 强 度 及 刚 度 设 计 应 满 足 9.2 试 验 要 求；g)气 瓶 固 定 装 置 涂 漆 按 Q C/T 4 8 4 执 行，应 满 足 T Q 4 级。6.2.2 固 定 装 置 材 料6.2.2.1 气 瓶 支 吊 架 用 材 料，应 采 用 现 行 国 家 标 准 系 列 的 结 构 钢，不 应 采 用 轻 型 钢。热 轧 型 钢 应 符 合G B/T 7 0 6 的 要 求，钢 板 应 符 合 G B/T 3 2 7 4 或 G B/T 3 2 7 3 的 要 求。6.2.2.2 气 瓶 紧 固 带 用 材 料，采 用 热 轧 扁 钢，其 尺 寸 应 符 合 G B/T 7 0 2 的 要 求；采 用 热 轧 钢 板，应 符合 G B/T 4 2 3 8、G B/T 3 2 7 4 或 G B/T 3 2 7 3 的 要 求。6.2.2.3 C N G 气 瓶 与 紧 固 带 间 的 橡 胶 垫 应 具 有 防 止 自 身 移 动 和 脱 落 的 功 能，橡 胶 垫 厚 度 不 应 小 于 4 m m；L N G 气 瓶 与 固 定 座 之 间 应 垫 厚 度 不 小 于 2 m m 的 柔 性 防 滑 衬 垫。宽 度 不 应 小 于 支 承 座 及 紧 固 背 带 的 宽 度。6.2.2.4 气 瓶 支 座 与 气 瓶 紧 固 带 连 接 应 避 免 产 生 塑 性 变 形。6.2.2.5 气 瓶 紧 固 螺 栓 应 选 用 不 低 于 G 8.8 级 螺 栓，并 采 用 防 松 措 施。6.2.3 气 瓶 护 罩6.2.3.1 下 列 情 况 下 应 设 置 气 瓶 护 罩：a)在 货 车 车 厢 内 安 装 气 瓶 时；b)外 置 环 缠 绕 气 瓶 时；c)顶 置 气 瓶 时。6.2.3.2 气 瓶 护 罩 应 符 合 下 列 要 求：a)气 瓶 护 罩 应 具 有 足 够 的 强 度，结 构 合 理；b)与 气 瓶 各 部 位 间 隙 不 小 于 1 5 m m；c)护 罩 门 应 便 于 开 启 和 瓶 阀 操 作；d)外 置 气 瓶 护 罩 上 应 有 通 风 口，通 风 口 应 有 足 够 的 通 气 截 面 面 积。6.2.3.3 当 气 瓶 护 罩 分 包 制 作 时，安 装 单 位 应 提 供 制 作 图 样，按 图 样 验 收，并 对 制 作 质 量 负 责。6.2.4 匹 配 与 连 接6.2.4.1 支 吊 架 与 气 瓶 的 匹 配 应 符 合 下 列 要 求：D B 6 1/T 1 0 6 4 2 0 1 74a)应 按 照 气 瓶 外 径 极 限 上 偏 差 进 行 设 计，尺 寸 设 计：C N G 气 瓶 外 径 尺 寸+1%（气 瓶 外 径 尺 寸）、L N G 气 瓶 外 径 尺 寸+2%（气 瓶 外 径 尺 寸）为 参 考 尺 寸；b)气 瓶 紧 固 带 与 气 瓶 支 座 装 配 设 计 时 应 预 留 足 够 的 尺 寸 调 整 间 隙；6.2.4.2 固 定 装 置 与 车 架（车 身）的 连 接 应 符 合 下 列 要 求：a)一 般 采 用 刚 性 连 接；b)对 载 重 车，在 固 定 装 置 与 车 架 连 接 处 应 采 取 减 少 应 力 集 中 的 措 施；应 避 免 将 车 架 上 下 翼 面 作 为主 要 承 载 部 位；c)固 定 装 置 与 车 架（车 身）之 间 应 有 至 少 四 点（处）连 接；采 用 螺 栓 连 接 时 应 符 合 G B/T 1 6 8 2 3.2的 要 求。6.2.5 载 重 车 气 瓶 布 置 要 求载 重 车 布 置 应 符 合 以 下 要 求：a)牵 引 车 布 置 侧 置 气 瓶 支 架 时，应 保 证 气 瓶 支 架 上 端 面（整 车 坐 标 系 Z 方 向）低 于 牵 引 座；b)自 卸 车 或 载 货 车 布 置 侧 置 气 瓶 支 架 时，应 保 证 气 瓶 支 架 上 端 面（整 车 坐 标 系 Z 方 向）低 于 上 装副 梁。6.3 气 瓶 组 管 路6.3.1 气 瓶 组 管 路 的 公 称 压 力 应 不 低 于 气 瓶 的 公 称 工 作 压 力，强 度 应 符 合 G B 5 0 3 1 6 的 要 求。6.3.2 气 瓶 组 管 路 用 钢 管 应 采 用 不 锈 钢 无 缝 钢 管，连 接 采 用 卡 套 式 高 压 管 接 头 连 接。不 锈 钢 无 缝 钢 管应 符 合 G B/T 1 4 9 7 6 的 规 定，管 路 接 头 的 卡 套、接 头 体、连 接 螺 母 的 选 用 应 符 合 G B/T 3 7 6 5 要 求。接 头体 由 气 瓶 制 造 单 位 随 瓶（阀）供 货 时，安 装 单 位 未 经 气 瓶 制 造 单 位 许 可 不 得 擅 自 更 换；高 压 管 接 头 的 所有 部 件 均 不 得 重 复 使 用。6.3.3 气 瓶 组 管 路 应 排 列 整 齐，布 置 合 理，不 得 与 相 邻 部 件 碰 撞 和 摩 擦，如 与 相 邻 部 件 接 触 或 穿 越 孔板，应 采 用 橡 胶 衬 垫 保 护。6.3.4 气 瓶 组 管 路 应 采 用 抗 震 措 施 和 消 除 热 胀 冷 缩 影 响 的 措 施，管 线 中 心 线 曲 率 半 径 应 不 小 于 管 线 外径 的 5 倍。6.4 管 接 头 保 护 装 置 和 密 封 装 置6.4.1 管 接 头 保 护 装 置瓶 阀 出 口 与 高 压 管 路 管 接 头 应 装 有 保 护 装 置，保 护 装 置 应 能 缓 冲 碰 撞、防 止 腐 蚀、完 整 包 覆 瓶 阀 出口 与 接 头 体 的 密 封 端 面，并 且 满 足 下 列 要 求：a)采 用 铜 质 瓶 阀 的 管 接 头 保 护 装 置 应 优 先 选 用 与 瓶 阀 材 质 相 近 的 铜 或 铜 合 金 材 料；b)采 用 碳 钢 等 硬 质 材 料 时，应 确 保 保 护 装 置 与 管 接 头 的 连 接、紧 固 作 业 时 不 会 损 伤 瓶 阀 出 口 外 侧螺 纹；c)采 用 塑 料、橡 胶 等 弹 性 材 质 的 保 护 装 置 应 整 体 成 型，有 足 够 的 强 度 和 韧 性，并 能 满 足 一 个 检 验周 期 内 多 次 拆 装 的 需 要。6.4.2 管 接 头 密 封 装 置气 瓶 安 装 在 驾 驶 室 或 载 人 车 厢 内 时，气 瓶 与 瓶 阀、瓶 阀 阀 体 及 瓶 阀 与 高 压 管 路 管 接 头 等 可 能 发 生 渗漏 的 部 位 应 采 用 密 封 装 置（密 封 盒、波 纹 管、通 气 接 口）与 驾 驶 室 或 载 人 车 厢 隔 离，并 且 满 足 下 列 要 求：a)密 封 盒 及 其 与 瓶 体、瓶 阀 的 连 接 应 能 保 证 严 密 性 同 时 不 影 响 瓶 阀 操 作，金 属 或 硬 质 塑 料 材 质 的密 封 盒 应 能 满 足 多 次、便 捷 拆 卸 的 需 要；橡 胶 或 柔 性 塑 料 材 质 的 密 封 盒 应 整 体 成 型；b)波 纹 管 不 得 拼 接；c)通 气 接 口 型 式 应 保 证 排 气 方 向 指 向 车 尾 且 与 地 面 夹 角 成 4 5o的 范 围 内；D B 6 1/T 1 0 6 4 2 0 1 75d)波 纹 管 及 通 气 接 口 的 通 气 总 面 积 应 不 小 于 4 5 0 m m2。7 固 定 装 置 制 作7.1 材 料 验 收7.1.1 焊 接 材 料 验 收7.1.1.1 焊 接 材 料 在 使 用 前，应 检 查 其 外 观、质 量 证 明 文 件、外 包 装 和 标 记，其 质 量 应 符 合 设 计 文 件和 下 列 规 定：a)焊 接 材 料 包 装 应 完 好、无 破 损，包 装 标 记 应 完 整 清 晰；b)焊 接 材 料 牌 号、规 格 应 与 设 计 要 求 相 符；c)质 量 证 明 文 件 应 符 合 国 家 现 行 相 关 标 准 和 订 货 要 求；d)焊 接 材 料 表 面 应 光 滑、整 洁、不 应 受 潮、污 染，不 应 有 药 皮 破 损 或 影 响 焊 接 质 量 的 缺 陷。焊 接材 料 的 标 识 应 清 晰、牢 固，与 质 量 证 明 文 件 相 符。7.1.1.2 焊 接 材 料 在 使 用 前 应 保 持 干 燥，必 要 时 进 行 烘 干，烘 烤 条 件 应 符 合 焊 材 说 明 书 和 有 关 技 术 文件 的 要 求。7.1.1.3 焊 接 材 料 验 收 时 应 填 写“焊 接 材 料 入 库 验 收 记 录”(见 表 A.1)。7.1.2 支 吊 架 材 料 验 收验 收 应 检 查 以 下 方 面 的 内 容：a)材 质、规 格 和 外 观 质 量 应 符 合 设 计 文 件 的 要 求；b)应 有 相 应 的 质 量 证 明 文 件，且 与 实 物 相 符；c)外 观 检 查,应 无 损 伤 和 腐 蚀；d)支 吊 架 材 料 验 收 时 应 填 写“支 架 材 料 入 库 验 收 记 录”。(见 表 A.2)7.2 制 作7.2.1 一 般 应 由 气 瓶 安 装 单 位 制 作。如 进 行 分 包，应 由 气 瓶 安 装 单 位 提 供 制 作 图 样，按 图 样 验 收，并对 制 作 质 量 负 责。7.2.2 气 瓶 固 定 装 置 焊 接 人 员，应 取 得 相 应 的 特 种 设 备 作 业 人 员 证 书。7.2.3 按 设 计 图 样 的 要 求 采 用 切 割、气 割 等 方 法 对 支 架 进 行 下 料，并 清 除 毛 刺。几 何 尺 寸 应 符 合 设 计要 求。7.2.4 焊 接 接 头 的 形 式、主 要 结 构 尺 寸 及 焊 接 质 量 应 符 合 下 列 要 求:a)结 构 尺 寸、焊 接 尺 寸 应 符 合 设 计 文 件 要 求；b)焊 缝 表 面 应 平 整、光 滑，不 得 有 虚 焊、断 续 焊、脱 焊 等 现 象。7.3 油 漆固 定 装 置 表 面 应 采 取 涂 防 锈 漆 等 其 他 防 锈 措 施。7.4 检 查固 定 装 置 制 作 完 成 后，应 对 固 定 装 置 进 行 检 查，并 填 写“支 架 焊 接 及 检 验 记 录”(见 表 A.3)。7.5 强 度 试 验7.5.1 固 定 装 置 制 作 完 成 后，应 进 行 气 瓶 安 装 强 度 试 验。试 验 要 求 应 符 合 G B 1 9 2 3 9 的 相 关 要 求。7.5.2 一 种 形 式 的 固 定 装 置 经 气 瓶 安 装 强 度 试 验 合 格，可 免 作 同 类 型 的 气 瓶 安 装 强 度 试 验。D B 6 1/T 1 0 6 4 2 0 1 767.5.3 固 定 装 置 形 式 与 试 验 相 同，但 安 装 的 气 瓶 发 生 下 列 变 化(应 符 合 相 应 的 设 计 文 件)之 一 时，应 重新 进 行 气 瓶 安 装 强 度 试 验：a)气 瓶 安 装 数 量 增 加 时；b)气 瓶 规 格 变 化 时；c)气 瓶（含 瓶 阀）质 量 超 过 原 试 验 气 瓶 质 量 的 1 0%时。7.5.4 气 瓶 与 试 验 的 气 瓶 相 同,但 固 定 装 置 发 生 下 列 变 化 之 一 时，应 重 新 进 行 气 瓶 安 装 强 度 试 验：a)连 接 型 式 发 生 改 变 时（如 螺 栓 连 接 变 成 焊 接、铰 接 等 其 他 形 式）；b)固 定 点 数 量 减 少（不 应 少 于 4 处）时；c)任 意 两 固 定 点 间 距 变 化 大 于 原 间 距 的 5 0%时；d)固 定 点 与 承 载 结 构 件 由 直 接 连 接 变 为 间 接 连 接 时；e)固 定 点 受 力 方 向 变 化（如 支 承 固 定 变 为 悬 挂 固 定）时；f)支 承 座 与 紧 固 背 带 的 连 接 方 式 变 化（如 螺 栓 连 接 变 为 焊 接、铰 接、铐 接 等）时；g)支 承 座 与 紧 固 背 带 组 成 的 固 定 组 数 量 减 少（不 得 少 于 2 组）时；h)固 定 装 置 所 用 钢 材 发 生 变 更 时；i)其 他 可 能 导 致 气 瓶 安 装 强 度 降 低 的 变 化 时。8 安 装8.1 安 装 前 验 收8.1.1 气 瓶 及 附 件 验 收8.1.1.1 气 瓶 检 查气 瓶 外 观 应 完 好，无 明 显 损 伤：金 属 部 分 无 腐 蚀、掉 漆，树 脂 层 无 老 化、变 色，纤 维 层 无 剥 离、断裂；气 瓶 瓶 体 标 记（制 造 单 位、制 造 年 月、产 品 编 号、型 号 规 格 等）应 齐 全 且 与 合 格 证、批 量 质 量 证 明书 及 监 检 证 书 等 质 量 证 明 文 件 相 一 致。气 瓶 验 收 时 应 填 写“气 瓶 入 库 验 收 记 录”（见 表 A.4）8.1.1.2 瓶 阀 检 查外 观 应 完 好，无 明 显 损 伤；易 熔 合 金 平 整 无 动 作 痕 迹；爆 破 片、出 气 口 堵 头 等 限 位 标 记 应 完 好 无 位移；瓶 阀 品 牌、型 号 规 格 应 与 瓶 阀 合 格 证 一 致，且 应 在 气 瓶 质 量 证 明 文 件 规 定 的 适 用 范 围 内；瓶 阀 由 气瓶 制 造 单 位 安 装 时，瓶 阀 进 气 口 与 气 瓶 瓶 口 的 连 接 限 位 标 记 应 完 好 无 位 移。8.1.1.3 固 定 装 置 外 观 检 查所 使 用 的 固 定 装 置 外 观 应 无 损 伤。8.1.2 气 瓶 抽 真 空 或 惰 性 气 体 置 换8.1.2.1 安 装 单 位 应 负 责 对 车 用 气 瓶 进 行 抽 真 空 或 者 惰 性 气 体（如 氮 气）置 换。8.1.2.2 同 时 满 足 下 列 条 件 时，安 装 单 位 可 不 对 气 瓶 进 行 抽 真 空 或 惰 性 气 体 置 换，但 仍 应 对 气 瓶 安 装完 成 后、充 装 前 的 抽 真 空 或 惰 性 气 体 置 换 质 量 负 责：a)气 瓶 制 造 单 位 在 出 厂 前 已 经 对 气 瓶 进 行 了 抽 真 空 或 惰 性 气 体 置 换，且 在 质 量 证 明 文 件 或 瓶 体 上有 专 门 标 记；b)气 瓶 与 瓶 阀 进 气 口、瓶 阀 易 熔 合 金、爆 破 片、出 气 口 堵 头 等 位 置 限 位 标 记 完 好 无 位 移；c)安 装 单 位 用 满 足 精 度 要 求 的 真 空 表 或 压 力 表 对 瓶 内 真 空 度 或 惰 性 气 体 压 力 进 行 验 证 并 符 合 制造 单 位 所 标 记 的 压 力 范 围。8.1.2.3 存 在 下 列 情 况 之 一 时，安 装 单 位 应 对 气 瓶 进 行 抽 真 空 或 惰 性 气 体 置 换，否 则 不 得 进 行 安 装：D B 6 1/T 1 0 6 4 2 0 1 77a)无 书 面 文 件 证 明 气 瓶 出 厂 前 已 完 成 抽 真 空 或 惰 性 气 体 置 换；b)瓶 与 瓶 阀 进 气 口、瓶 阀 易 熔 合 金、爆 破 片、出 气 口 堵 头 等 位 置 限 位 标 记 移 位；c)瓶 阀 手 柄（轮）处 于 非 完 全 关 闭 位 置；d)气 瓶 出 厂 日 期（以 合 格 证 生 产 日 期 为 准）超 过 1 2 个 月；e)压 力 测 量 验 证 结 果 与 质 量 证 明 文 件 或 瓶 体 标 记 压 力 明 显 不 符；f)安 装、使 用、充 装 或 检 验 单 位 对 瓶 内 真 空 或 置 换 状 态 有 疑 义 时。8.2 安 装 的 通 用 要 求8.2.1 应 按 批 准 的 安 装 设 计 文 件 进 行 安 装。8.2.2 气 瓶 安 装 位 置 应 远 离 热 源，其 工 作 环 境 温 度 不 得 高 于 6 0。8.2.3 在 车 架 下 安 装 气 瓶 时，气 瓶 及 其 附 件 不 应 布 置 在 汽 车 前 桥 之 前 和 后 保 险 杠 之 后，气 瓶 最 小 离 地距 离 应 不 小 于 2 0 0 m m。8.2.4 车 辆 在 空 载 和 满 载 状 态 下 的 载 荷 分 布、车 辆 的 通 过 性 能 和 安 全 性 能 应 符 合 G B 7 2 5 8 的 要 求。8.2.5 气 瓶、附 件 及 固 定 装 置 的 安 装 除 应 符 合 本 标 准 要 求 外,C N G 气 瓶 安 装 还 应 符 合 G B/T 1 8 4 3 7.1-2 0 0 9第 5.2.1 条 的 要 求；L N G 气 瓶 安 装 还 应 符 合 G B 1 9 2 3 9 的 要 求。8.2.6 气 瓶 组 管 路 的 安 装 应 符 合 本 标 准 6.3 的 要 求。气 瓶 组 管 路 安 装 完 成 后，应 按 G B 5 0 2 3 5 的 要 求 进行 泄 漏 性 试 验。8.2.7 与 气 瓶 瓶 阀 连 接 的 管 路、管 接 头 保 护 装 置 和 密 封 装 置 的 安 装 应 符 合 本 标 准 6.4 的 要 求。8.2.8 固 定 装 置、气 瓶 安 装 检 验 按“气 瓶 安 装 检 验 单”(见 表 A.5)进 行。8.3 固 定 装 置 安 装8.3.1 安 装 时 应 确 保 至 少 有 4 个 固 定 点 连 接 在 车 辆 承 载 结 构 件 上，固 定 点 间 距 应 能 确 保 气 瓶 及 固 定 装置 自 身 的 稳 固 性 要 求。8.3.2 气 瓶 支 架 的 环 向 支 承 座 与 相 应 位 置 的 气 瓶 紧 固 带 宜 布 置 在 垂 直 于 气 瓶 轴 线 的 同 一 平 面 内，支 承座 与 紧 固 带 应 不 少 于 两 组，且 应 均 匀 布 置 在 气 瓶 瓶 体 直 段 范 围 内。紧 固 带 不 得 拼 接。8.3.3 气 瓶 与 支 承 座、紧 固 带 之 间 的 橡 胶 垫 长 度 应 与 气 瓶 及 支 承 座、紧 固 带 尺 寸 相 匹 配，不 得 拼 接，也 不 得 采 用 局 部 填 塞 或 折 叠 的 方 法 调 整 气 瓶 与 支 承 座、紧 固 带 之 间 的 间 隙。8.3.4 固 定 装 置 的 紧 固 螺 栓 尺 寸、数 量 应 满 足 设 计 要 求，且 应 装 有 弹 簧 垫 片、单 向 防 松 螺 母 等 防 松 装置，扭 紧 力 矩 符 合 设 计 要 求。8.4 气 瓶 安 装8.4.1 气 瓶 安 装 就 位 时 应 采 取 必 要 措 施 防 止 气 瓶 及 瓶 阀 受 损。8.4.2 车 厢 仅 有 单 侧 车 门 时，瓶 阀 应 位 于 车 门 侧。8.4.3 气 瓶 与 汽 车 内 轮 廓 边 缘 或 可 能 与 气 瓶 发 生 碰 磨 的 硬 质 部 件（座 椅、备 胎 等）边 缘 的 距 离 应 不 小于 1 5 m m。安 装 在 货 车 车 厢 内 的 气 瓶，气 瓶 与 护 罩 内 表 面 各 个 方 向 的 距 离 应 不 小 于 1 5 m m。9 试 验9.1 通 用 要 求9.1.1 试 验 用 压 力 表 等 计 量 仪 器 应 由 有 资 质 的 计 量 检 定 机 构 检 定 校 准，并 在 有 效 期 内。9.1.2 试 验 合 格 后，应 及 时 填 写“气 瓶 安 装 强 度 试 验 记 录”(见 表 A.6)、气 瓶 安 装 气 密 性 试 验 记 录(见表 A.7)。9.2 强 度 试 验D B 6 1/T 1 0 6 4 2 0 1 789.2.1 优 先 选 择 在 实 际 安 装 位 置 进 行 气 瓶 安 装 强 度 试 验，当 在 实 际 安 装 位 置 难 以 进 行 试 验 时，可 用 试验 台 进 行 模 拟 试 验。9.2.2 试 验 时，固 定 装 置 应 能 保 证 气 瓶 安 装 紧 固 后，在 上、下、左、右、前、后 六 个 方 向 均 能 承 受 不小 于 充 满 额 定 工 作 压 力 时 的 气 瓶（含 瓶 阀）重 力 8 倍 的 静 力，且 此 时 气 瓶 与 固 定 装 置 的 固 定 点 相 对 位 移应 不 超 过 1 3 m m。9.2.3 试 验 的 其 他 要 求 应 符 合 G B 1 9 2 3 9 的 规 定。9.3 气 密 性 试 验9.3.1 气 瓶 安 装 完 成 后，应 进 行 气 密 性 试 验。气 密 性 试 验 应 随 系 统 管 路 一 起 进 行。9.3.2 气 密 性 试 验 压 力 取 气 瓶 设 计 压 力。试 验 时，试 验 场 地 应 远 离 人 口 聚 居 地，无 关 人 员 应 撤 离 试 验场 地。环 境 温 度 应 不 低 于 5。9.3.3 进 行 试 验 前，应 先 采 用 低 于 试 验 压 力 的 天 然 气 进 行 试 验，检 查 无 泄 漏 后，再 继 续 充 装 天 然 气 至试 验 压 力。9.3.4 试 验 检 查 前，将 被 检 测 部 位 的 残 余 油 污 或 密 封 剂 清 除 干 净。检 查 应 在 无 风 的 环 境 中 进 行。9.3.5 C N G 气 瓶 还 应 符 合 G B 1 9 2 3 9、G B/T 1 8 4 3 7.1 的 要 求，对 L N G 气 瓶 应 符 合 G B/T 2 0 7 3 4 的 要 求。9.4 冷 试对 L N G 气 瓶 安 装 结 束 后，首 次 注 入 L N G 前 应 进 行 冷 试，冷 试 应 符 合 G B/T 2 0 7 3 4 的 要 求。1 0 出 厂 文 件 和 气 瓶 安 装 档 案1 0.1 总 则气 瓶 安 装 单 位 应 对 出 厂 文 件 和 气 瓶 安 装 档 案 资 料 的 真 实 性、一 致 性 负 责。1 0.2 出 厂 文 件气 瓶 安 装 单 位 应 向 使 用 单 位 移 交 以 下 安 装 资 料：a)气 瓶 出 厂 的 相 关 资 料 和 文 件 原 件；b)安 装 合 格 证 明；c)车 用 气 瓶 安 全 使 用 操 作 说 明 书；d)相 关 安 全 技 术 规 范 规 定 的 其 他 内 容。1 0.3 安 装 档 案1 0.3.1 安 装 档 案 至 少 应 包 括 以 下 内 容：a)气 瓶 出 厂 相 关 资 料 和 文 件 的 复 印 件；b)气 瓶 安 装 记 录（参 见 附 录 A）；c)其 它 零 配 件 的 质 量 证 明 文 件；d)车 辆 相 关 资 料 的 复 印 件；e)安 全 使 用 操 作 培 训 记 录；f)相 关 电 子 文 档 或 视 频 记 录；g)相 关 安 全 技 术 规 范 规 定 的 其 他 内 容。1 0.3.2 气 瓶 安 装 单 位 应 将 安 装 档 案 至 少 保 存 5 年。1 0.4 安 全 技 术 培 训1 0.4.1 气 瓶 安 装 单 位 应 当 对 气 瓶 使 用 单 位 进 行 安 全 技 术 培 训，并 提 供 车 用 气 瓶 安 全 使 用 操 作 说 明 书。D B 6 1/T 1 0 6 4 2 0 1 791 0.4.2 安 全 使 用 操 作 说 明 书 应 至 少 包 括 以 下 内 容：a)气 瓶 的 使 用 环 境、充 装 参 数 及 使 用 登 记 规 定；b)气 瓶 的 定 期 检 验 要 求；c)气 瓶 的 定 期 维 护、保 养 要 求；d)气 瓶 泄 漏 的 自 检 方 法 及 演 示。1 0.4.3 气 瓶 安 装 单 位 应 对 安 全 技 术 培 训 内 容 和 结 果 进 行 记 录，并 经 使 用 单 位 签 字 确 认 后 归 入 气 瓶 安 装档 案。D B 6 1/T 1 0 6 4 2 0 1 71 0附 录 A（规 范 性 附 录）气 瓶 安 装 记 录 表A.1 焊 接 材 料 入 库 验 收记 录 见 表 A.1。表 A.1 焊 接 材 料 入 库 验 收 记 录牌号 规格 质证书编号 批号 数量（根）外观检查结果验收日期 验收人符合 不符合A.2 支 架 材 料 入 库 验 收记 录 见 表 A.2。表 A.2 支 架 材 料 入 库 验 收 记 录名 称 牌 号 规 格 质 证 书 编 号数 量（根）外 观 检 查 结 果验 收 日 期 验 收 人符 合 不 符 合D B 6 1/T 1 0 6 4 2 0 1 71 1A.3 支 架 焊 接 及 检 验记 录 见 表 A.3。表 A.3 支 架 焊 接 及 检 验 记 录支 架 型 号：适 用 车 型：序号检验项目 要求 检验结果操作人员（日期）检验人员(日期)1 下料支架材料与设计相符；尺寸符合设计图纸要求2 钻孔 按照图纸要求钻固定孔3 焊接组装 按照焊接工艺施焊4焊缝外观检验焊缝表面应无飞溅、毛刺、焊瘤等，成型质量良好。焊脚尺寸应符合图纸要求5 防锈喷漆支架除锈后涂防锈漆，表面成型良好6气瓶支架强度试验气瓶支架强度试验符合要求A.4 气 瓶 入 库 验 收记 录 见 表 A.4。表 A.4 气 瓶 入 库 验 收 记 录制 造 单位规 格 型 号 出 厂 编 号制 造日 期合 格 证 编 号外 观 检 查 结 果验 收 日
