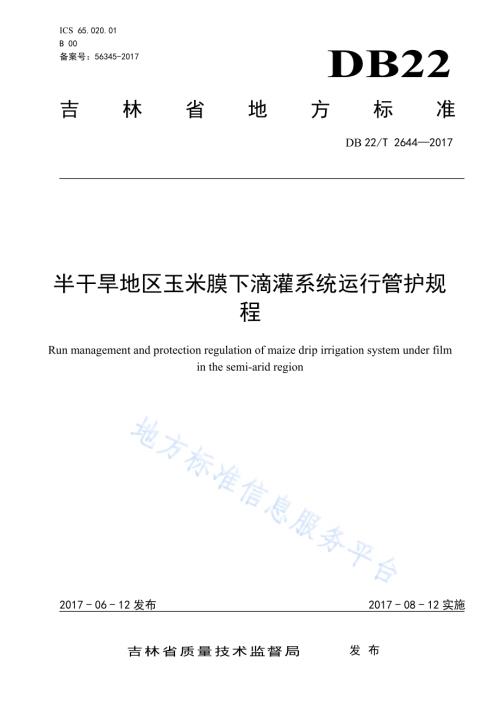

ICS 65.020.01 B 00 备案号：56345-2017 DB22 吉林省地方标准 DB 22/T 26442017 半干旱地区玉米膜下滴灌系统运行管护规程 Run management and protection regulation of maize drip irrigation system under film in the semi-arid region 2017-06-12发布 2017-08-12实施吉林省质量技术监督局 发布 DB22/T 26442017 I 前 言 本标准按照 GB/T 1.12009 给出的规则起草。本标准由吉林省水利厅提出并归口。本标准起草单位：吉林省水利科学研究院、吉林省农村水利建设管理局、吉林省银河水利水电新技术设计有限公司、吉林省标准研究院。本标准主要起草人：尚学灵、司昌亮、张红杰、康健、于海荣、张生武、李志安、杨明、韩雪、王旭立、叶楠、周璐、付鹖、毕新、白忠亮。DB22/T 26442017 1 半干旱地区玉米膜下滴灌系统运行管护规程 1 范围 本标准规定了半干旱地区玉米膜下滴灌运行管护的前期准备、系统运行及系统管护等主要技术要求。本标准适用于半干旱地区玉米采用膜下滴灌栽培技术时的滴灌系统运行管护。2 前期准备 2.1 制定长期有效运行机制 2.1.1 应以首部为单位，明确管护主体；以乡、村、社等为单位，成立相应的管护组织。2.1.2 建立健全可操作性强的管护规章制度。做到五统一，即“统一种植品种、统一种植模式、统一农机作业、统一水肥管理、统一病虫害防治”。2.1.3 有专门的滴灌管理员严格按照设计轮灌制度和设备操作规程，对滴灌系统运行进行统一管理、日常维护和定期检修保养。2.1.4 农户对滴灌管理员的工作要起到既配合又监督的作用。2.2 滴灌管理员职责 2.2.1 接受技术培训，掌握滴灌系统设备运行的具体操作步骤和维护管理方法。2.2.2 按照设计灌溉制度进行灌溉管理，认真做好运行记录。2.2.3 协调好种植户之间用水矛盾。2.3 农户职责 2.3.1 学习掌握滴灌基本常识及相关滴灌安装知识。2.3.2 不随意操作水泵、过滤器、施肥装置及其他有压力设备，不私自打开或者关闭阀门。2.3.3 配合管理员进行统一施肥，不私自施肥或施药。2.3.4 田间作业过程中不得将滴灌带铲破，机械耕作时应注意保护田间出地桩及地面管网。2.3.5 协助管理人员检查田间滴灌设备是否正常运行，发现问题及时处理。2.3.6 灌溉结束后，配合管理员将管道内残留物分级冲洗干净并排净地下管道中的水；将田间管道和阀门收拾入库。3 膜下滴灌系统运行 3.1 潜水泵 3.1.1 检查电源电压是否符合规定，保护设备及接线正确无误后方可开闸启动。3.1.2 水泵开机前，应将阀门开启量调整至灌溉系统正常灌溉时的 2 倍3 倍。DB22/T 26442017 2 3.1.3 电动机启动后，观察电流、电压等有无异常，若有异常立即停机。待系统正常运转后，逐渐关闭非灌溉辅管的阀门，达到正常运行。3.1.4 关闭潜水泵后关闭首部闸阀。3.1.5 停启间隔 5 min 以上。3.2 过滤器 3.2.1 在系统运行前认真检查过滤器各部位是否正常，抽出筛网过滤器滤芯检查有无沙粒和破损，并对过滤系统进行冲洗。3.2.2 水泵开启后运转 3 min5 min，检查系统压力是否在额定压力范围内，当压力表指针不再上下摆动、无噪音时，可视为正常。过滤器运行过程中，对其仪表认真检查，出现异常，立即关闭水泵，查明原因后再运行。3.3 施肥（药）罐 3.3.1 将所施水溶性肥或液体肥料用一定量的水溶解于较大容器中，配制成水肥溶液。3.3.2 先用不含肥(药)的水注冲滴灌系统 10 min 后，打开施肥罐，将水肥溶液倒入施肥罐中，并将施肥罐上盖拧紧。3.3.3 滴施肥(药)时，先打开施肥罐出水球阀，后打开其进水球阀，缓慢调节闸阀，使施肥罐上下游压力表差比原压力表差增加约 0.05 MPa。3.3.4 滴施完一轮灌组后，继续灌溉 20 min30 min 后，关闭施肥罐进水阀，再关闭出水阀，将罐底球阀打开，把水放尽，进行下一轮灌组的滴施。3.4 滴灌系统 3.4.1 系统应严格控制在设计压力下运行，通过调整闸阀的开启量来进行调压。3.4.2 每次运行前应清洗过滤器，废水不得排入原水源。3.4.3 设备检查后，按土壤墒情适时灌溉。3.4.4 轮灌时应采用“先开后关”的方法。即当一个轮灌组灌水结束后，先打开下一个轮灌组的阀门，再关闭上一个轮灌组的阀门，严禁“先关后开”。3.4.5 夜晚需更换轮灌组时，应在天黑之前先试压，发现漏水现象应及时处理。4 膜下滴灌系统管护 4.1 水源工程 定期观测水源井的静、动水位，量测地下水位埋深，掌握水源井水量和水质变化情况。当井水出砂量较大时，应停止使用滴灌系统，对井进行维修，达到要求后再继续使用。4.2 水泵 离心泵运行超过 2000 h后，其他水泵运行 1000 h后，应由专业人员保养。4.3 过滤器 4.3.1 离心过滤器：检查压力表状况，观察设备是否正常工作；应经常检查过滤器积砂罐，及时清理积砂罐砂土。DB22/T 26442017 3 4.3.2 网式过滤器：检查压力表状况，当前后压力表的压力差值超过 0.02 GP 时，应按产品说明书对过滤网进行清洗。4.3.3 叠片式过滤器：使用前，应检查过滤叠片是否完整无损坏；在自动清洗过滤叠片的基础上，应定期打开过滤器，手动清理过滤叠片。4.3.4 砂过滤器：设备初次运行或长期停用再启用时，应先对设备进行排气，后对介质进行冲洗，至出水清澈为止；运行中视水质情况对介质进行反冲洗，控制好反冲洗强度，避免介质被冲洗出设备；每次灌溉结束后应对介质进行彻底清洗，同时检查介质数量，若不足应及时添加。4.4 施肥(药)罐 4.4.1 每次使用时对铁制施肥(药)罐内壁进行检查，发现问题及时处理。4.4.2 每次施肥(药)结束后，应将罐内化肥和药剂清洗干净。4.5 量测仪表、管网 4.5.1 量测仪表 4.5.1.1 每次灌溉结束后，将表盘余水擦洗干净；4.5.1.2 每年灌溉开始前，应对量测仪表进行检查、标定。4.5.2 管网 4.5.2.1 输水管道的运行压力不应超过规定的允许值。4.5.2.2 每次灌溉结束后，应打开各级管道末端堵头,按设计压力进行有压冲洗，并彻底排净余水。4.6 滴灌设备冬季保存 4.6.1 首部设备 将首部装置及其配件清洗干净，排净其内部余水；金属设备应除锈涂防锈漆；全部拆下维护保养后入库妥善保管。4.6.2 过滤器 应排净过滤器内的积水，装卸运输中应避免碰撞和抛摔，定期对过滤器外表进行防锈处理。4.6.3 地下管网 打开地下管网排水阀进行彻底排水，需要时用空压机进行排水。4.6.4 地面管网 4.6.4.1 将 PE 管及配件中余水排净，擦拭干净晾干后，收卷入库；4.6.4.2 管件按要求进行保养后分类用袋子装好，集中存入库房；4.6.4.3 存放时注意保暖防冻、防盗、防火、防鼠，远离化学物品；4.6.4.4 应在灌溉区将支管位置做好标识。4.6.5 出地管 在秋收之前，对出地管地下部分进行开挖，将出地管拆下，并用封堵将出水口封好。将出地管擦拭干净后晾干，收拾入库。DB22/T 26442017 4 4.6.6 滴灌带 多年使用的滴灌带，应清洗干净，晾干，卷成一卷，存放到阴凉通风处。_
