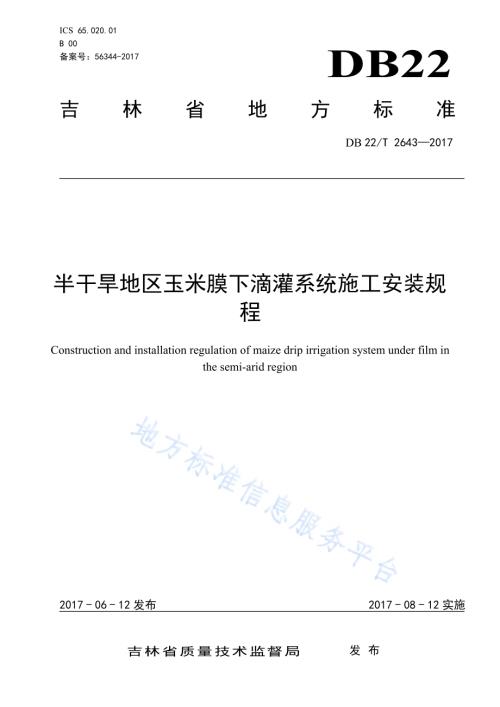

ICS 65.020.01 B 00 备案号：56344-2017 DB22 吉林省地方标准 DB 22/T 26432017 半干旱地区玉米膜下滴灌系统施工安装规程 Construction and installation regulation of maize drip irrigation system under film in the semi-arid region 2017-06-12发布 2017-08-12实施吉林省质量技术监督局 发布 DB22/T 26432017 I 前 言 本标准按照 GB/T 1.12009 给出的规则起草。本标准由吉林省水利厅提出并归口。本标准起草单位：吉林省水利科学研究院、吉林省农村水利建设管理局、吉林省银河水利水电新技术设计有限公司、吉林省标准研究院。本标准主要起草人：尚学灵、司昌亮、杨明、康健、于海荣、张生武、李志安、张红杰、韩雪、王旭立、叶楠、周璐、付鹖、毕新、白忠亮。DB22/T 26432017 1 半干旱地区玉米膜下滴灌系统施工安装规程 1 范围 本标准规定了半干旱地区玉米膜下滴灌工程施工中施工准备、施工放线、管槽开挖、首部枢纽设备安装、输水管道安装、管道系统试运行、管槽回填、工程验收等主要技术要求。本标准适用于半干旱地区玉米采用膜下滴灌栽培技术时的滴灌系统施工、安装。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 50231 机械设备安装工程施工及验收通用规范 GB 50275 风机、压缩机、泵安装工程施工及验收规范 GB 50296 供水管井技术规范(附条文说明)GB/T 50485 微灌工程技术规范 3 术语和定义 下列术语和定义适用于本文件。3.1 膜下滴灌 drip irrigation under film 水流通过铺在地膜下的管道并经滴水器进入作物根区的一种滴灌。3.2 滴灌 drip irrigation 利用专门灌溉设备，以水滴浸润土壤表面和作物根区的灌水方法。3.3 滴灌系统 drip irrigation system 由水源工程、首部枢纽、输配水管道和滴水设备等部分组成的灌溉系统。3.4 首部枢纽 bubbler irrigation 滴灌系统中集中布置的加压设备、过滤器、施肥（药）装置、量测和控制设备的总称。3.5 过滤器 filter 对灌溉水进行过滤的设备。4 施工准备 4.1 工程施工应严格按照已批准的设计进行。DB22/T 26432017 2 4.2 施工前应检查图纸、文件等是否齐全，并核对设计是否与项目区地形、水源、玉米种植方式及首部枢纽位置相符。发现问题应与设计部门协商，提出合理修改建议。4.3 施工前应检查现场，制定必要的安全措施。4.4 施工前各参建方应到现场进行技术交底，并按照工期要求制定计划，确保工程质量及工期。4.5 按设计要求检查工程设备器材、准备好施工工具。4.6 建立施工组织机构，编写施工组织计划，实行分级管理负责制，明确各部门职责。4.7 施工前各参建方应对所需管材进行严格的检测，施工过程中，不定期做好分析检测。5 施工放线 5.1 应按照 GB/T 50485 的有关规定执行。5.2 管线布置时应避开较弱或者不均匀地带和岩石地带，若无法避开，须进行地基处理，一般采用原土即可。6 管槽开挖 6.1 管道埋设槽应平整顺直，并按施工放样轴线和槽底设计高程和设计断面尺寸开挖，开挖管槽底宽应不小于设计管道直径的两倍，平整度应不小于设计管径的 1/3，同时注意腐殖土剥离。6.2 清除槽底石块、杂物，并顺坡整平。6.3 局部遇卵（砾）石槽底，采用超挖再回填沙土的办法处理，超挖深度应不小于 10 cm。6.4 开挖土料宜堆置管槽一侧，表层腐殖土与基础开挖土分别堆放，相距 50 cm 以外。6.5 阀门井开挖宜与管槽开挖同时进行。7 首部枢纽设备安装 7.1 机电设备安装应按照 GB 50296 和GB 50231 的有关规定执行。7.2 水泵安装应按照 GB 50275 的有关规定执行。7.3 柴油机排气管应通向室外。7.4 电气设备安装后应通电检查和试运行。7.5 过滤器应按标识的水流方向安装。自动冲洗式过滤器的传感器等电器元器件应按照产品规定接线图安装，并通电检查运转状况。7.6 采用施肥（药）泵时，应按产品说明书要求安装，并经检查合格后再通电试运行。8 输水管道安装 8.1 铺设要求 根据设计，铺设时由首部起沿干管、支管、辅管、毛管向下游逐级连接，分区试水。8.2 地埋管（干管、支管）连接 8.2.1 对 PE 管规格和尺寸进行复查，管内保持清洁。8.2.2 地埋 PE 管采用热熔连接方式，施工环境温度应不低于 4；若环境温度低于 4，应临时增设施工帐篷，帐篷内温度应满足施工要求。扬沙天气禁止施工。DB22/T 26432017 3 8.2.3 热熔连接工具的温度控制应精确，加热面温度分布应均匀，加热面结构应符合焊接工艺要求。热熔前应用锉刀先将管材加热面削平整、擦净。8.2.4 热熔连接加热时间、加热温度和施加的压力以及保压、冷却时间，应符合热熔连接工具生产企业和聚乙烯管材、管件以及管道附件生产企业的规定。在保压、冷却期间不得移动连接件或在连接件上施加任何外力。8.3 地埋管（干管、支管、辅管）的铺设 8.3.1 支管地上时，单支管与主管直接连接并经过接头与毛管直接连接。8.3.2 支管地埋时，利用一条支管与主管道直接连接，再通过三通阀在支管上引出接头，与已铺设的支管再平行铺设一辅管。8.4 管道附件安装 8.4.1 阀门 8.4.1.1 PE 管上直径大于 65 mm 的阀门应安装在底座上；8.4.1.2 有水流方向标识的阀门应按标识方向安装。8.4.2 旁通 8.4.2.1 安装前应检查旁通外形、清除管口飞边及毛刺，抽样量测插管内外径，在符合质量要求后安装；8.4.2.2 支管上打孔应按设计要求在支管上标定出孔位，并用配套的专用打孔器打孔。8.5 毛管安装 8.5.1 毛管管端应齐平，不得有裂纹，与旁通连接前应清除杂物。8.5.2 用与滴灌带插口端外径相匹配的打孔器在支管（辅管）上打孔。8.5.3 毛管铺设在地表时，出水口应朝上。9 管道系统试运行 9.1 管道冲洗 严格按照由上至下的步骤进行管道冲洗。具体步骤如下：a)干管、支管应同时清洗：在打开干管末端的冲洗阀门的同时，应交替打开支管末端出地桩；b)辅管、毛管冲洗：应先打开若干条支管进口和末端阀门、辅管进口和末端阀门以及毛管末端堵头，关闭干管末端的冲洗阀门，直至支管末端出水清洁；再关闭支管末端阀门冲洗辅管，以此类推，直至毛管末端出水清洁。9.2 管道试压 9.2.1 试压前，关闭管道所有开口部分的阀门，利用控制阀门分段试压，试水压力应不小于管道设计压力的 1.25 倍，持续 10 min，管道不发生爆裂、脱漏等现象。9.2.2 试压过程中，观察管道的管壁、管件、阀门等处，若出现漏水、渗水、破裂、脱落等现象，做好记录并重新安装，处理后再进行试压。9.3 系统试运行 DB22/T 26432017 4 按照设计的轮灌组，通过调整球阀开启度来调压，水温和环境的温度应为5 30。10 管槽回填 10.1 地埋管道及管件安装过程中应在管段无接缝处先覆土固定，待安装完毕，进行冲洗试压，全面检查质量合格后方可回填。10.2 回填前应清除槽内一切杂物，排净积水，在管壁四周 10 cm 内的覆土不得有砾石和土块。10.3 回填应两侧同时进行，不允许单侧回填。10.4 回填土应干湿适宜，分层夯实，分层厚度为 30 cm40 cm，预留沉陷超高。10.5 把表层腐殖土回填表层，恢复原有作物生长耕层。11 工程验收 滴灌工程的验收主要包括四个方面内容：a)复查滴灌设备产品，包括管材、管件质量是否合格；b)检查安装施工质量是否符合设计要求，经监理验收合格后才能进入下道工序施工；c)复审滴灌系统规划设计是否合理；d)全部工程施工完毕应及时编写竣工报告。_
