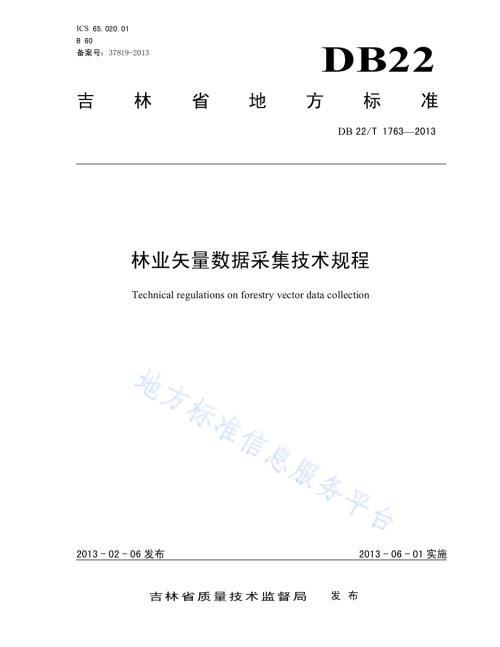

ICS 65.020.01 B 60 备案号：37819-2013 DB22 吉林省 地方标准 DB 22/T 1763 2013 林业矢量数据采集技术规程 Technical regulations on forestry vector data collection 2013-02-06发布 2013-06-01实施 吉林省质量技术监督局 发布 DB22/T 1763 2013 I 前 言 本标准按照 GB/T 1.1-2009给出的规则起草。本标准由吉林省林业厅提出并归口。本标准起草单位：吉林省林业科学研究院。本标准起草人：张忠辉、包广道、赵珊珊、谢朋、张大伟、孙一蕾、付世萃、林士杰、张杨。DB22/T 1763 2013 1 林业矢量数据采集技术规程 1 范围 本标准规定了林业矢量数据采集技术的技术指标、前期准备工作、技术流程、质量控制与验收。本标准适用于林业矢量数据的采集。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所 注日期的 版 本适用于本文 件。凡是不注日期的引用文件，其最新版 本（包 括所有 的 修改 单）适用于本文件。GB/T 13989 国家基 本 比例尺地形图分幅和编号 LY/T 1662.2 数 字 林业标准与规 范第 2部分:林业数 字 矢量 基础地理 数据标准 3 术语和定义 下列术 语和 定 义 适用于本文件。3.1 矢量数据 vetor Data 以 x，y，z 坐 标 或坐 标 串表示 的 空间点、线、面或体等图形 数据 及 与 其相联系 的 有关属性 数据的 总称。3.2 拓扑 topology 对 相连或相邻 的 点、线、面、体之间关系 的科学 阐述。特 指 那种在连续映射变换 下 保持 不 变 的对 象 性 质。3.3 拓扑关系 topotaxy 指 满足拓扑几何 学 原理 的 各空间 数据 间 的 相互 位 置关系，即 用 结点、弧段和多边形所表示 的 实体之 间 的 邻接、关联和 包 含等关系。3.4 底图 base map 又称基础底图或地理基础底图，是矢量 化 工作的 基础图 件。3.5 DB22/T 1763 2013 2 栅格数据 raster data 按 网格 单 元 的 行 与列 排 列、具 有 不 同灰度 或 颜色 的 阵 列数据 3.6 数据标识码 data identification code 在 要素 分 类 的 基础 上，用 以 对 某 一 类 数据 中某个 实体 进行唯 一标 识 的 代码。3.7 数据接边 data edge matching 指 把被 相邻图幅或 行政区划 分 割开 的 同 一 图形 对 象 不 同 部分 拼 接 成 一 个逻辑上完整 的对 象。4 技术指标 4.1 坐标系与投影方式 以“1980西安 坐 标 系”或“1954年北京 坐 标 系”为平 面坐 标,“1985国家 高 程 基 准”为高 程 基 准。采用 高斯克吕格投影，1:10000比例尺 按 3 分 带，1:10000比例尺以 下按 6 分 带。4.2 分幅与编号 分幅 与 编号 应按照 GB/T 13989的规定 进行 分幅和编号。4.3 要素分类、编码 数据 分 类 与 编 码 与 属性 数据应按照 LY/T 1662.2执行。4.4 数据提交格式 矢量数据采用下列 格式 之 一：a)shape格式 文件；b)tab格式 文件；c)能转 化 为 以 上格式 的 其 它 数据 格式 文件。4.5 数据精度要求 4.5.1 数字栅格图的平面精度 图 廓 点、公里格网 点坐 标 值偏差 不大于 图 上 0.1 mm，地 物 点 对 最 近野外 控制 点 的 图 上 点 位 中误差 不得 大于 图 上 0.75 mm。4.5.2 矢量数据采集精度 a)图形 要素 矢量 化 采集 时，其点 位 目 标位 移差 不 得 大于 图 上 0.2 mm，线 状目 标位 移差 不 得 大于图 上 0.3 mm；b)矢量 要素 以 套合栅格影像为背景，不 漏为 原 则；c)每个 地 物要素 的 属性 应 赋值正确；d)所有点、线、面 应 建立正确 的 拓扑关系；DB22/T 1763 2013 3 e)相邻图幅接边地 物要素 的 关系 应 保持 一 致。5 前期准备工作 林业矢量数据采集前期准备工作应 从 以 下 几 个方 面 开展：a)认真 学 习 技术规 范及各种 技术 要 求；b)制定数据采集技术 方 案 和实 施 方 案；c)进行 有关 业 务 及 计算机 技术 培训；d)收集 符 合 精 度要 求且 保 存 完 好 的 相关 资料；e)底图 优先选择 变形 小 的 聚酯薄膜介 质 图，纸介 质的 次 之。6 技术流程 6.1 底图预处理 底图 的 预处 理 工作应 从 以 下 几 个方 面 进行：a)检查 底图相邻图幅 的 接边 情况、线 状要素 的 连续性、图 斑界 线 是 否闭 合。发现问题 应作 处 理 并 记录 在图 历簿 中；b)合 理 确 定控制 点 个 数，要 求 控制 点 均匀 分 布，并标注 在底图 上；c)对 底图 缺损 的 信息 进行 补充。6.2 底图扫描 a)扫描 时 应注 意 保持 扫描送纸 的 水 平，数 字图 像 与 水 平 线 的 角 度 不 宜超过 0.2度；b)扫描 结 果 应 清晰，能正确 辨别 图 内 要素，分 辨率 不 低 于 300dpi；c)栅格 数据 存储 格式 以 TIFF格式 文件 为 宜；d)检查扫描 图 像 清晰 度、扫描参 数、图 像 数据 格式 和 信息 文件的 正确 性，并 记录检查 结 果，不 合 格影像 应 视情况重 新 扫描。6.3 扫描底图纠正 所有底图 扫描后 必 须经过 几何 纠 正 处 理，减 少 图面 误差。纠 正 过 程应 遵循 以 下 要 求：a)选择四 个 内 图 廓 点和 至 少 五 个 均匀 分 布 的 公里格网 点 为 控制 点，当 底图变形 误差 超限 时，应适当增加 控制 点 数量，以保 证纠 正 精 度；b)控制 点 的 选取 应 在 栅格 数据 放 大 到 适 当倍 数的 条 件下 完成，以保 证纠 正 精 度 达 到 要 求；c)对 纠 正 后 的 栅格 数据 进行 检查，内 图 廓 点、公里格网 点、控制 点 精 度 应 满足 4.5.1中 的 要 求。6.4 图形矢量化 根 据 实 施 方 案，分 层 矢量 化。数据 编 辑 处 理 精 度 应 限 定 在 规定的 范 围 内，采集 内 容 完整，保持图面的 整 洁 性，地 物要素 与 图 层 对应 关系 应 保持 正确，不 同要素 应 建立正确 的 拓扑关系 并 符 合 下列 要 求：a)点 状要素 应采集 符 号 的 几何 中 心 或 定位 点，有 向 点 状要素 按 两 点有 向 段 采集，第 一 点 为 定位 中 心 点，第 二 点 为要素方 向；b)线 状要素 应 沿 中 轴 线 采集，线 条 保持 光滑，要素 点 的 密 度 以几何形 状 不 失 真为 原 则，曲 率 大则点 密，且 严 格 相接，有 向 线 状要素 还 应注 意符 号 的 方 向；c)面 状要素 边 界 采集应按照 线 状要素 采集的 要 求 进行。DB22/T 1763 2013 4 6.5 属性数据录入 属性 数据 录 入 应 符 合 下列 要 求：a)根 据 实 施 方 案 与应用 目 的定 义属性字段及 数据标 识码；b)严 格 保 证 空间 数据与 属性 数据的一 致 性、完整 性。6.6 数据接边 a)相邻图幅间 应 做 数据 接边 处 理，保 证 数据的一 致 性；b)当 相邻图幅 数据 精 度 达 到 矢量数据采集 精 度要 求 时，可 直 接 更 改 一 侧 数据 进行 接边，否 则应 核实 后 接边；c)不 同 比例尺 数据 接边以 高 精 度 的数据 为 接边 依 据。7 质量控制与验收 7.1 质量控制 矢量数据采集 过 程 中每个 阶 段或 重 要 技术 环节都 要 由作业人 员 进行 自 检、互 检 或 交 由 审校 人 员 进行 审核。7.2 验收 依 据 实 施 方 案 进行 验收，矢量数据 经 验收 合格 后 投 入使 用。_
