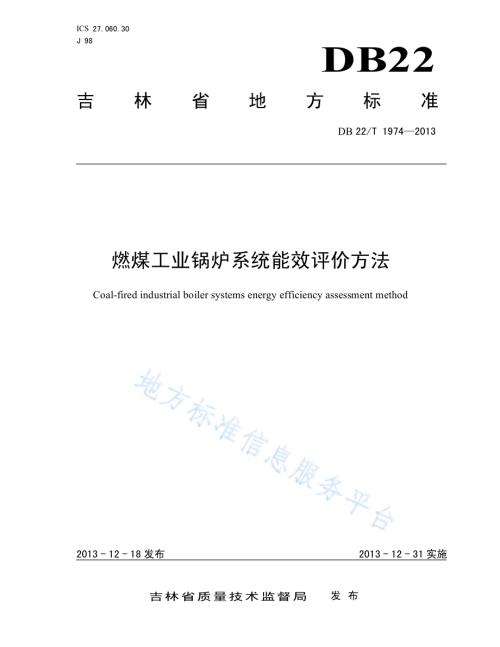

ICS 27.060.30 J 98 DB22 吉林省 地方标准 DB 22/T 1974 2013 燃煤工业锅炉系统能效评价方法 Coal-fired industrial boiler systems energy efficiency assessment method 2013-12-18发布 2013-12-31实施 吉林省质量技术监督局 发布 DB22/T 1974 2013 I 前 言 本标准按照 GB/T 1.1-2009给出的规则起草。本标准由吉林省特种设备安全与节能促进会提出。本标准由吉林省质量技术监督局归口。本标准起草单位：吉林省特种设备安全与节能促进会、中国特种设备检测研究院、哈尔滨工业大学。本标准主要起草人：毛洪军、高英凯、贾刚、齐国利、张玉、郑巍、孟祥秋。DB22/T 1974 2013 1 燃煤工业锅炉系统能效评价方法 1 范围 本标准规定了燃煤工业锅炉系统能耗指标、系统能耗计算方法、系统能耗评定方法。本标准适用于锅炉以 及辅机、水处理装置、环保装置、监测计量 仪表、控制 系统 和 锅炉 经济运行有 关 的 配套 设备、设 施等（以 下简称 燃煤工业锅炉系统）。2 规范性引用文件 下列文件对 于本 文件 的 应 用 是必不可少 的。凡是注日期 的 引 用 文件，仅所注日期 的 版 本适用于本 文 件。凡是不注日期 的 引 用 文件，其最新版 本（包括所有 的 修改 单）适用于本 文件。GB 2589-2008 综合 能耗计算 通 则 3 术语和定义 下列 术 语和 定 义 适用于本 文件。3.1 工业锅炉系统 industrial boilers system 以工业锅炉 为 本 体包括辅机、辅助装置、管道等装置所构成 的能 源转换、输配和 利用系统的 总和。3.2 基准值 benchmark value 用于评 价 工业锅炉系统 或其 设备能耗 状况 的 参考/参 照 值。3.3 目标值 target value 用于评 价 工业锅炉系统能耗 状况 的标 杆。4 燃煤工业锅炉系统能耗边界 被 评 价 燃煤工业锅炉系统的 边界，包括供 煤系统能耗、供石灰石 系统能耗、锅炉本 体 能耗、鼓引风 机 能耗、给 水、排污水及水处理 设备能耗、环保 设备能耗、出 渣 系统能耗，锅炉系统的 边界见图 1。DB22/T 1974 2013 2 供 煤系统 供石灰石 系统 锅炉本 体引风机鼓风机 环保 设备 烟囱 给 水及水处 理 设备 排污水 图 1 燃煤工业锅炉的系统边界 5 燃煤工业锅炉系统的能耗指标及其限值 燃煤工业锅炉系统按 输 出 每百万千焦 的能耗指标 分 为 基 准 值和 目 标 值，具 体 规定 见表 1。表 1 燃煤工业锅炉系统的能耗指标及其限值 工业锅炉系统能耗指标 Uc（kgce/Gj）锅炉 额 定 蒸发 量（D，t/h）或 额 定 热功率（Q，MW）基 准 值 目 标 值 D 2，或 Q 1.4 57 49 2D 20，或 1.4Q 14 53 48 20D 35，或 1435，或 Q29 49 44 6 燃煤工业锅炉系统能耗计算方法 inputccccoutputoutputQBEWUQQ+=.(1)式 中：Uc 燃煤工业锅炉系统的能耗指标，千克 标准煤/百万千焦（kgce/Gj）；Qinput 燃煤工业锅炉系统 输 入 能量，千克 标准煤（kgce）；DB22/T 1974 2013 3 Qoutput 燃煤工业锅炉系统 输 出能量，百万千焦（Gj）；Bc 锅炉系统统计 周 期 内 的煤耗，千克 标准煤（kgce）；Ec 锅炉系统统计 周 期 内 的 电 耗，千克 标准煤（kgce）；ccslsasdfwpepsEEEEEEEE=+.(2)式 中：Ecs 锅炉给煤系统的 电 耗，千克 标准煤（kgce）；Els 锅炉给 石灰石 系统的 电 耗，千克 标准煤（kgce）；Eas 锅炉 供风 系统的 电 耗，千克 标准煤（kgce）；Eas 锅炉 鼓风 系统的 电 耗，千克 标准煤（kgce）；Edf 锅炉 引风 系统的 电 耗，千克 标准煤（kgce）；Ewp 锅炉给 水 系统的 电 耗，千克 标准煤（kgce）；Eep 锅炉 环保 系统（含除尘、脱硫、脱硝 等）的 电 耗，千克 标准煤（kgce）；E s 锅炉 除 渣 系统的 电 耗，千克 标准煤（kgce）；Wc 锅炉系统统计 周 期 内 的 水 耗，千克 标准煤（kgce）cbpwtpdepsWEWWWW=+.(3)式 中：Wb p 锅炉 水 耗，千克 标准煤（kgce）；Wwt 锅炉 水处理 系统 水 耗，千克 标准煤（kgce）；Wpd 锅炉 排污水 耗，千克 标准煤（kgce）；Wep 锅炉 环保 系统（含除尘、脱硫、脱硝 等）的 水 耗，千克 标准煤（kgce）；Ws 锅炉 除 渣 系统的 水 耗，千克 标准煤（kgce）；注：折 标准煤系 数 见 附录 A。7 燃煤工业锅炉系统能耗评定方法 7.1 现场锅炉系统能耗状况 燃煤工业锅炉系统能耗评定 机构通 过现场 煤耗、电 耗、水 耗 及输 出能量的测 试，用 公式(1)计算 得 出能耗指标 值，与 表 1比较，确 定 被 评定单位的锅炉系统能耗 状况。7.2 统计周期内锅炉系统能耗状况 燃煤工业锅炉系统能耗评定 机构通 过 统计 周 期 内 总 的煤耗、电 耗、水 耗 及输 出能量，用 公式(1)计算 得 出能耗指标 值，与 表 1比较，确 定 被 评定单位的锅炉系统能耗 状况。7.3 燃煤工业锅炉系统能耗指标评价表 燃煤工业锅炉系统能耗指标评定 应 填写 工业锅炉系统能耗指标评 价表，参见 附录 B。DB22/T 1974 2013 4 A A 附 录 A（资料性附录）能源折标准煤参考系数及耗能工质等价值 表 A.1 能源折标准煤参考系数 能 源 名 称 平均低 位 发热 量 折 标准煤系 数 原 煤 20908kJ/kg（5000kcal/kg）0.7143kgce/kg 洗精 煤 26344kJ/kg（6300kcal/kg）0.9000kgce/kg 洗 中煤 8363 kJ/kg（2000kcal/kg）0.2857kgce/kg 其 他 煤 泥 8363 kJ/kg-12545 kJ/kg（2000kcal/kg-3000kcal/kg）0.2857kgce/kg-0.4286 kgce/kg 热力（当 量 值）0.03412 kgce/MJ 电力（当 量 值）3600kJ/(kW h)860kcal/(kW h)0.1229 kgce/(kW h)蒸汽（低压）3763MJ/t（900Mcal/t）0.1286 kgce/kg 表 A.2 耗能工质能源等价值 品 种 平均低 位 发热 量 折 标准煤系 数 新水 2.51MJ/t（600kcal/t）0.0857kgce/t 软 水 14.23MJ/t（3400kcal/t）0.4857kgce/t 除氧 水 28.45MJ/t（6800kcal/t）0.9714kgce/t DB22/T 1974 2013 5 B B 附 录 B（资料性附录）工业锅炉系统能耗指标评价表 表 B.1 工业锅炉系统能耗指标评价表 评定 依据 评定 期 限 被 评定单位 被 评定单位 负责 人 评定 机构 评定 机构 负责 人 锅炉 型号 燃 料 燃 料消 耗量(t)流化床：石灰石 消 耗量(t)燃 料发热 量 尾部脱硫：石灰石 消 耗量(t)供 煤系统 锅炉本 体 石灰石 系统 水处理 系统 供风 系统 排污水 引风 系统 除尘 系统 供水 系统 脱硫 系统 除尘 系统 脱硝 系统 脱硫 系统 除 渣 系统 脱硝 系统 其 他 除 渣 系统 耗 电 量（kWh）其 他 耗 水 量（t）其 他 能耗 输 出 热 量（Gj）能耗指标 值 评定 结果 能耗指标评定 评定 结论 及 建议：评定 机构（盖章）评定 机构 负责 人 日期 DB22/T 1974 2013 6 参 考 文 献 1 GB/T 17954-2007 工业锅炉 经济运行 2 JB/T 10094-2002 工业锅炉 通 用技术 条 件 3 TSG G0002-2010 锅炉节能技术监督 管理 规 程 _
