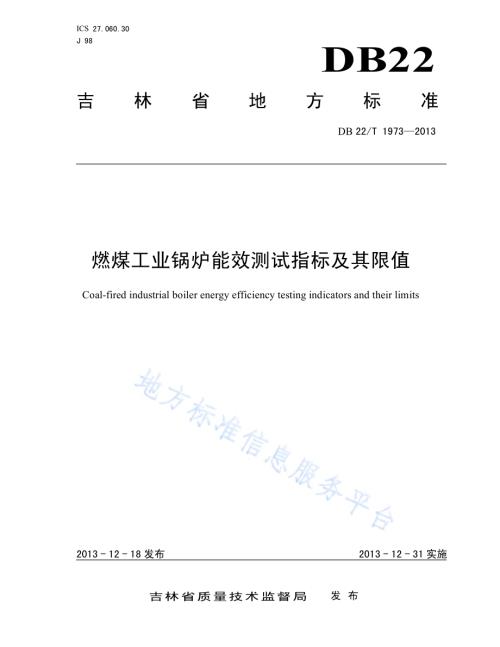

ICS 27.060.30 J 98 DB22 吉林省 地方标准 DB 22/T 1973 2013 燃煤工业锅炉能效测试指标及其限值 Coal-fired industrial boiler energy efficiency testing indicators and their limits 2013-12-18发布 2013-12-31实施 吉林省质量技术监督局 发布 DB22/T 1973 2013 I 前 言 本标准按照 GB/T 1.1-2009给出的规则起草。本标准由吉林省特种设备安全与节能促进会提出。本标准由吉林省质量技术监督局归口。本标准起草单位：吉林省特种设备安全与节能促进会、中国特种设备检测研究院、哈尔滨工业大学。本标准主要起草人：毛洪军、韩乐、王旭、齐国利、翟明、安立昂、郑巍、孟祥秋。DB22/T 1973 2013 1 燃煤工业锅炉能效测试指标及其限值 1 范围 本标准规定了燃煤工业锅炉能效测试指标排烟温度、过量空气系数（含 炉 膛 出口、排烟 处）、热 效 率 的 基 准 值和目 标 值。本标准 适用于固 定炉排锅炉、链条 炉排锅炉、往复 炉排锅炉、循环流化床 锅炉。2 术语和定义 下列 术 语和 定 义适用于 本 文件。2.1 基准值 benchmark value 是 能效指标 值应达到 的 最低限 定标准。2.2 目标值 target value 具体表示 能效指标 值作为 节能 产品应达到 的 水平和程 度。3 排烟温度指标及其限值 工业锅炉排烟温度 分为基 准 值和目 标 值，详细 规定 见表 1和表 2。表 1 蒸汽锅炉排烟温度基准值和目标值 锅炉 容 量 D(t/h)D 1 t/h 1 t/h D 35 t/h D 35 t/h 基 准 值 排烟温度（）230 170 150 目 标 值 排烟温度（）180 130 120 DB22/T 1973 2013 2 表 2 热水锅炉排烟温度基准值和目标值 锅炉 容 量 Q(MW)D 0.7 MW 0.7 MW Q 46 MW D 46 MW 基 准 值 排烟温度（）180 170 150 目 标 值 排烟温度（）150 130 120 4 过量空气系数指标及其限值 4.1 循环流化床锅炉的基准值和目标值 循环流化床 锅炉炉 膛 出口过量空气系数 目 标 值 1.15，基 准 值 1.30；循环流化床 锅炉 和采用膜式壁 的锅炉排烟 处 的过量空气系数 不得 大 于 1.4。4.2 其他锅炉的基准值和目标值 工业锅炉炉 膛 出口 和 排烟 处 的过量空气 基 准 值和目 标 值，详细 规定 见表 3和表 4.表 3 炉膛出口过量空气系数基准值和目标值 基 准 值 炉 膛 出口过量空气系数（/）1.35 目 标 值 炉 膛 出口过量空气系数（/）1.25 表 4 排烟处过量空气系数基准值和目标值 基 准 值 排烟 处 过量空气系数（/）1.65 目 标 值 排烟 处 过量空气系数（/）1.45 5 锅炉热效率指标及其限值 DB22/T 1973 2013 3 5.1 层状燃烧锅炉的基准值和目标值 层状 燃 烧 锅炉 允许 工 况范围内最低热 效 率目 标 值和基 准 值见表 5。表 5 层状燃烧锅炉允许工况范围内最低热效率基准值和目标值 锅炉 额 定 蒸发 量（D，t/h）或者额 定 热功率（Q，MW）D 1 或者 Q 0.7 1 D 2 或者 0.7 Q 1.4 2 D 8 或者 1.4 Q 5.6 8 D 20 或者 5.6 Q 14 D 20 或者 Q 14 锅炉 热 效 率（）燃 料品 种 燃 料收到 基低 位 发热 量 Qnet.v.ar（KJ/kg）目 标 值 基 准 值 目 标 值 基 准 值 目 标 值 基 准 值 目 标 值 基 准 值 目 标 值 基 准 值 I 14400 Qnet.v.ar 17700 78 72 81 75 83 77 84 78 85 79 17700 Qnet.v.ar 21000 79 73 82 76 84 78 85 79 86 80 烟煤 Qnet.v.ar 21000 81 75 84 78 86 80 87 81 88 82 贫 煤 Qnet.v.ar 17700 77 71 80 74 82 76 84 78 85 79 褐 煤 Qnet.v.ar 11500 77 71 80 74 82 76 84 78 86 80 注 1：表 中 未列 燃 料 的锅炉 热 效 率 指标，参 照 相应 燃 料收到基低 位 发热 量 相近 的锅炉 热 效 率 指标（下同）。注 2：各 燃 料品 种的 干燥 无灰 基 挥 发分（Vdaf）范围，烟煤，Vdaf 20；贫 煤，10 Vdaf 20；褐 煤，Vdaf 37，且 Mar 20%（下同）。5.2 循环流化床锅炉的基准值和目标值 循环流化床 锅炉 允许 工 况范围内最低热 效 率目 标 值和基 准 值见表 6。表 6 循环流化床燃烧锅炉允许工况范围内最低热效率基准值和目标值 锅炉 额 定 蒸发 量（D，t/h）或者额 定 热功率（Q，MW）D 35或者 Q 29 锅炉 热 效 率（）燃 料品 种 燃 料收到基低 位 发热 量 Qnet.v.ar（KJ/kg）目 标 值 基 准 值 劣 质煤 Qnet.v.ar 11500 86 81 褐 煤 Qnet.v.ar 11500 90 86 14400 Qnet.v.ar 17700 87 83 17700 Qnet.v.ar 21000 90 84 烟煤 Qnet.v.ar 21000 92 86 贫 煤 Qnet.v.ar 17700 89 83 注：劣 质煤，Mar 10%。DB22/T 1973 2013 4 参 考 文 献 1 TSG G0002-2010 锅炉节能技术监督 管理 规 程 2 GB24500-2009 工业锅炉能效 限 定 值 及 能效 等级 _
