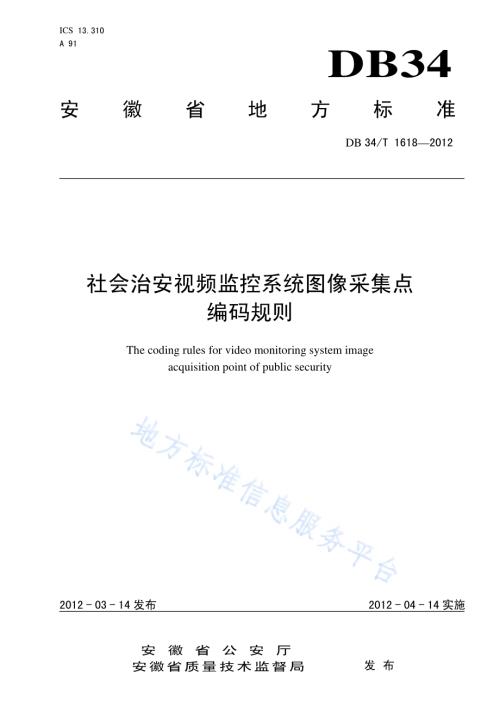

ICS 13.310 A 91 DB34 安徽省地方标准 DB 34/T 16182012 社会治安视频监控系统图像采集点 编码规则 The coding rules for video monitoring system image acquisition point of public security 2012-03-14发布 2012-04-14实施 安 徽 省 公 安 厅 安徽省质量技术监督局 发布 DB34/T 16182012 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。视频监控系统在社会治安中被普遍使用，发挥的作用越来越大。视频监控系统中采用的前端图像采集点越来越多，但用于社会治安视频监控系统的图像采集点目前尚无国家和行业统一的编码规则，为了更有效地在社会治安中使用视频监控系统，使视频监控系统在更大范围发挥作用，特制定本地方标准，规范安徽省社会治安视频监控系统中前端图像采集点的统一编码。本标准由安徽省公安厅科技处提出并指导制订。本标准负责起草单位：安徽三联交通应用技术股份有限公司、安徽省安全技术防范行业协会。本标准主要起草人：金会庆、江燕、赵峰、郝诗海、张军、李唯哲、王志会、郭慧。DB34/T 16182012 1 社会治安视频监控系统图像采集点编码规则 1 范围 本标准规定了安徽省用于社会治安视频监控系统图像采集点的统一编码规则。本标准适用于安徽省社会治安视频监控系统中安装的、用于社会治安的图像采集点的编码，便于社会治安视频监控系统图像的统一管理和联网应用。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2260-2007 中华人民共和国行政区划代码 GB/T 7027-2002 信息分类和编码的基本原则与方法 GB/T 20001.3-2001 标准编写规则 第 3 部分：信息分类编码 GA/T 669.7-2008 城市监控报警联网系统 技术标准 第7部分:管理平台技术要求 3 术语和定义 下列术语和定义适用于本文件。3.1 视频监控系统 video monitoring system 对监控区域使用前端图像采集设备实时采集画面，采集到的画面通过有、无线通讯单元，传送到后台进行显示、记录、处理的技术和系统。3.2 图像采集点 image acquisition point 视频监控系统中在前端对监控区域进行图像采集的设备，通常为摄像机及其配套设备；可以安装于固定点，也可以安装于移动车辆、轮船、直升机或人体等装备上；监控区域可以是固定的，也可以是非固定的。3.3 图像接入点（或监控中心）image access point(or monitoring centre)视频监控系统中在后台对采集输入的图像信息进行显示、存储、处理、查询等控制、管理的场所，通常位于固定的建筑物内。4 编码规则 DB34/T 16182012 2 4.1 根据 GB/T 20001.3-2001、GB/T 7027-2002 和 GA/T 669.7-2008 中的规定，制定安徽省地方标准社会治安视频监控系统图像采集点编码规则。4.2 本标准满足信息编码的基本原则，即符合唯一性、合理性、可扩充性、简明性、适用性和规范性要求。4.3 社会治安视频监控系统图像采集点编码由中心编码（8 位）、行业编码（2 位）、类型编码（3 位）网络标识（1 位）和序号（6 位）五个码段共 20 位十进制数字字符构成，如表 1：表1 社会治安视频监控系统图像采集点编码规则 中心编码 行业编码 类型编码 网络标识 序号编码 34 XX XX XX XX XXX X X XXXX X 安徽省 编号 市级 编号 区级 编号 基层接入 单位编号 行业编码 类型编码 网络标识 编码 方位 编码 距离编码 设备 序号 4.4 社会治安视频监控系统图像采集点编码规则详细说明见表 2。表2 社会治安视频监控系统图像采集点编码规则详细说明 码段 码位 含义 取值说明 1、2 安徽省编号 3、4 市级编号 5、6 区级编号 中心编码 7、8 基层接入单位（派出所）编号 安徽省编号为 34，故编码的前 2 位是 34；市级编码和区县级编码由监控图像采集点固定安装地点所在地、或移动体归属单位所在地的行政区划代码确定，符合 GB/T 2260-2007 的要求。基层接入单位（派出所）编号由区、县公安管理部门确定。行业编码 9、10 行业编码 行业编码对照表见附录 A 131 摄像机编码 132 网络摄像机（IPC）编码 类型编码 11、12、13 前端外围设备 其余编码 预留 网络标识 14 网络标识编码 0、1、2、3、4 为监控报警专网，5 为公安网，6 为政务网，7 为 Internet 网，8、9 预留 方位编码（0-9）距离编码（0000-9999）序号编码 15-20 序号编码 设备序号（1-9）方位编码为 0 时，表示图像采集点位于可移动体上（如：车辆、直升机、轮船、人体等），此时距离编码为 00000。方位编码不为 0 时，表示图像采集点位于固定位置。方位编码为图像采集点以图像接入点（监控中心）为圆心所处的角度，按图 1 取值。当方位编码不为 0 时，距离编码为图像采集点到图像接入点（监控中心）之间的水平距离，可以从电子地图中测量获得，单位为米。若在前 17 位编码中出现相同编码的图像采集点，用设备序号编码从 1-9 加以区分，正常情况下序号编码为 1。方位编码为 0 时，距离编码+设备序号共计 5 位，表示图像采集点移动体的编号。DB34/T 16182012 3 4.5 方位编码取值示意图见图 1。图1 方位编码取值示意图 图中：位于东方，方位编码=1；位于东南方，方位编码=2；位于南方，方位编码=3；位于西南方，方位编码=4；位于西方，方位编码=5；位于西北方，方位编码=6；位于北方，方位编码=7；位于东北方，方位编码=8。5 编码示例 示例1：安徽省合肥市蜀山区三里庵派出所因安防需要在某条道路边设置一台视频监控摄像机（图像采集点），用于24小时监控该路段上的治安和交通状况，该监控中心（图像接入点）位于派出所内。三里庵派出所在蜀山区公安分局的编号为 08（假设），则三里庵派出所中心编码为 34010408；该图像采集点行业编码为 00；类型编码为网络摄像机，编码为 132；网络标识编码为 0；该摄像机是固定安装。该监控图像采集点位于派出所西北方向 1850 米处，则其方位编码为 6，距离编码为 1850；相对应的位置只有该摄像机 1 台，其设备序号编码为 1。所以该摄像机（图像采集点）编码为：34010408 00 132 0 618501。示例2：安徽省合肥市蜀山区三里庵派出所有 3 辆安装视频监控摄像机（图像采集点）的警车，可以对巡防区域的治安情况进行监控视频采集。同上例，三里庵派出所区域编码为 34010408（假设）；该图像采集点行业编码为 00；类型编码为 131；网络标识编码为 1；因监控摄像机（图像采集点）安装于警车上，其序号编码中方位编码和距离编码为 000000；因有 3 辆警车，所以这 3 辆警车上安装的摄像机（图像采集点）编码分别为：34010408 00 131 1 000001，34010408 00 131 1 000002，34010408 00 131 1 000003。DB34/T 16182012 4 A A 附 录 A（规范性附录）行业编码 表A.1 行业编码对照表 接入类型码 名称 建设主体 备注 00 社会治安路面接入 包括城市路面、商业街、公共区域、重点区域等 01 社会治安社区接入 包括社区、楼宇、网吧等 02 社会治安内部接入 包括公安办公楼等 03 社会治安其他接入 04-99 政府机关预留 _
