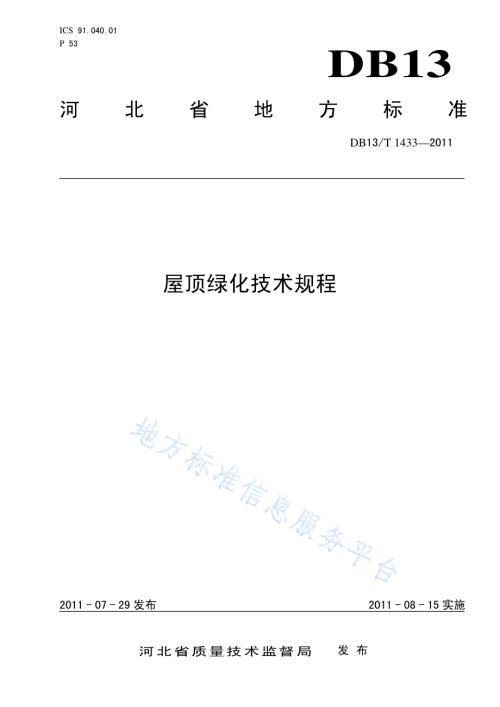

ICS 91.040.01 P 53 DB13 河北省地方标准 DB13/T 14332011 屋顶绿化技术规程 2011-07-29发布 2011-08-15实施河北省质量技术监督局 发布 DB13/T 14332011 I 前 言 本标准按照GB/T 1.12009给出的规则起草。本标准由河北省林业局提出。本标准起草单位：河北省林业科学研究院。本标准主要起草人：徐振华、尹新彦、马香利、潘建芝、王惠芝、梁玉华、赵丽霞、王玉民、杨兰旗、刘常玲。DB13/T 14332011 1 屋顶绿化技术规程 1 范围 本标准规定了屋顶绿化基本要求、类型、种植设计与植物选择和屋顶绿化技术。本标准适用于河北省所有适宜绿化的屋顶。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 503452004 屋面工程技术规范 DB13/T 11682009 城市园林绿化养护管理规范 3 术语 下列术语和定义本标准。3.1 屋顶绿化 在高出地面以上，周边不与自然土层相连接的各类建筑物、构筑物等的顶部以及天台、露台上的绿化。3.2 花园式屋顶绿化 根据屋顶具体条件，选择小型乔木、低矮灌木、攀援植物和草坪、地被植物进行屋顶绿化植物配置，设置园路、座椅和园林小品等，提供一定的游览和休憩活动空间的复杂绿化。3.3 简单式屋顶绿化 利用低矮灌木或草坪、地被植物进行的屋顶绿化。3.4 屋顶荷载 通过屋顶的楼盖梁板传递到墙、柱及基础上的荷载（包括活荷载和静荷载）。3.5 活荷载（临时荷载）由积雪和雨水回流，以及建筑物修缮、维护等工作产生的荷载。3.6 静荷载（有效荷载）由屋面构造层、屋顶绿化构造层和植被层等产生的荷载。3.7 DB13/T 14332011 2 防水层 为了防止雨水和灌溉用水等进入屋面而设的材料层。一般包括柔性防水层、刚性防水层和涂膜防水层三种类型。4 一般性规定 4.1 应遵循安全、可行、生态、经济和保护建筑物的原则。4.2 必须在建筑物安全允许范围内进行。4.3 进行绿化的建筑物屋顶应能满足绿化对荷载、防水、抗冻胀、防腐等功能的要求。4.4 建筑物进行屋顶绿化需经专业部门设计，尚未达到屋顶绿化所要求结构安全性能的房屋，必须改造，满足要求后方可绿化。4.5 坡度较大的屋面、拱屋面以及特种屋面（如玻璃面、活动面层等）不适宜做屋顶绿化。4.6 屋面坡度在 10以下的宜做花园式屋顶绿化，屋面坡度 1030的宜做简单式屋顶绿化，屋面坡度超过 30的不宜绿化。4.7 屋面坡度超过 15时，应设置防滑装置。4.8 应适地适景、适地适树、适地适草。4.9 应避免对周围环境造成污染。5 屋顶荷载 5.1 屋顶绿化设计须充分考虑绿化的荷载。花园式屋顶绿化屋顶设计，其屋顶荷载应460 kg/平方米（营业性屋顶花园610 kg/m2）；简单式屋顶绿化屋顶设计，其屋面荷载应255 kg/m2。屋顶绿化设计时应由屋顶荷载验算资质的相关单位进行复验，并出具证明。5.2 屋面荷载合理分布的基本要求 5.2.1 屋顶绿化布局应与屋面结构相适应，宜将亭、花坛、树池、水池等荷载较大的部位设在承重结构或跨度较小的位置上。5.2.2 采用结构找坡，分散荷载，控制栽植槽高度和蓄水层深度。5.2.3 宜采用泥炭土、腐殖土等轻型栽培基质。5.2.4 栽植较高乔木的部位，结构应采取特殊的加强措施，满足承载力的要求。5.3 屋顶面层材料所受荷载超过其承受强度时，应设置压力分配层。压力分配层应直接作用在建筑物的承重结构上，并在压力分配层周围做防水处理。6 屋顶绿化处理 6.1 防水层 6.1.1 屋顶绿化屋顶必须达到屋面工程技术规范GB503452004 建筑二级防水标准、重要建筑须达到一级防水标准。原有建筑防水层不能满足绿化要求时，应进行屋面防水改造。6.1.2 屋面防水层侧面应高出屋面种植层 1015 cm。6.1.3 防水层建成后应做防水性能检测。6.1.4 加砌花台、水池，安装水、电管线等施工时，不得打开或破坏屋面防水层。DB13/T 14332011 3 6.2 保护层 6.2.1 防水层上必须设置防根刺破的保护层。6.2.2 保护层应选用轻质耐腐材料。6.2.3 保护层接缝应做处理，防止根从接缝处伸入屋面结构层。6.2.4 保护层应设置防止移位的加固措施。6.3 排（蓄）水层 6.3.1 保护层上必须设置排（蓄）水层。6.3.2 排（蓄）水层应根据屋顶排水沟情况设计，材料可选用凸台式、模块式、组合式等多种形式的排（蓄）水板。或直径大于 0.41.6 cm的陶粒，厚度宜 5 cm。6.3.3 屋面面积较大时，排(蓄)水层宜分区设置。每区不宜大于 1.0 m1.2 m,且至少应有一个排水孔，排水孔处应铺设粗骨料或加格篦。6.3.4 屋面排水口一般应设置两个，有条件的可增设一个溢水口。排水口敞露，做好定期的清洁和疏通工作，严禁覆盖，周围严禁种植植物。6.3.5 根据屋面坡度方向、植物配置、布局，采取隐蔽式集水管、集水口、内排水和外排水，组成排水系统，排水管道应于原有排水管道相连接。6.4 过滤层 6.4.1 排(蓄)水层上应设置过滤层。6.4.2 一般采用既能透水又能过滤的聚酯纤维无纺布等材料，搭接缝的有效宽度不小于 20 cm，并向建筑侧墙面延伸至基质表层下方 5 cm处。6.4.3 过滤层应有一定的坚固性。6.5 基质层 6.5.1 宜选用质量轻、持水量大、通透性好、清洁无毒、来源广泛、价格便宜的栽培基质（见附录 A）。6.5.2 栽培基质的重量应在荷载允许范围内，最大持水量时的容重宜小于 1.2 g/cm3。6.5.3 屋顶绿化基质应符合厚度要求（见附录 B）。7 绿化设计与植物选择 7.1 绿化设计 7.1.1 应以植物栽植为主，绿地面积应在 75以上。7.1.2 设计时选择植物应考虑屋顶高度、管理方便、绿化布局、观赏效果、防风安全、水肥供应、受光条件等因素。7.1.3 复层绿化应以草本和花灌木为主，少用或不用个体较大的乔木。7.1.4 根据屋面大小、天台出入口位置、周围景观环境、楼层高低，可采取自然式或规则式设计，也可根据需要设置花坛、花池、山石、流水、荫棚等。7.1.5 宜采用体量小、质量轻的园林小品。7.1.6 屋面边缘必须设置 30 cm50 cm的隔离带。7.1.7 乔灌木主干距屋面边界的距离应大于乔灌木本身的高度。7.1.8 容器栽培可采用固定式或移动式，也可架空种植层。7.1.9 容器栽植应考虑满足植物生长所需的营养面积。DB13/T 14332011 4 7.2 植物选择 7.2.1 遵循植物共生性原则，以生长习性和观赏价值相对稳定、滞尘控温能力较强等本地常用和引种成功的植物为主（见附录 C）。7.2.2 以低矮灌木、草坪、地被植物和攀援植物等为主，原则上不用大型乔木，有条件时可少量种植耐旱小型乔木。7.2.3 应选择须根发达的植物，不宜选用根系穿刺性较强的植物，防止植物根系穿透建筑防水层。7.2.4 选择易移植、耐修剪、管理粗放、生长缓慢的植物。7.2.5 选择抗风、耐旱、耐高温的植物。8 绿化种植施工 8.1 屋顶绿化种植施工应严格按照总体设计要求施工。8.2 根据植物生长习性及物候期在适宜季节进行栽植。8.3 屋顶绿化时先栽植乔灌木，后栽植草本植物。8.4 种植高于 2m的大灌木和乔木应采取防风固定技术。地上支撑法宜采用三角形支架进行牵引固定；地下固定法对栽培容器进行捆绑固定。8.5 施工应选择不影响周围居民作息的时间进行；施工期间禁止随意丢弃杂物、枯枝及施工垃圾，避免对周围环境造成污染。8.6 必须加设安全防护设施，保证施工安全。9 屋顶绿化养护 9.1 应精细养护，可参照城市园林绿化养护管理规范DB13/T 11682009 执行。9.2 灌溉灌溉设施必须性能良好，宜采用喷滴灌方式。根据植物习性适时适量浇水，夏季一般在清晨或傍晚浇水，冬季浇水选择在连续晴天温度较高的进行，冬季应采取防蒸发和防冻措施。9.3 施肥 可采取控水控肥措施或生长抑制技术，控制植物过快生长，降低建筑荷载和管护成本。9.4 修剪 除应根据园林绿地常规养护外，必须严格控制植物高度、疏密度，保持适宜根冠比及水分养分平衡，保证屋顶绿化的安全性。9.5 有害生物控制 贯彻“预防为主，综合治理”的防治方针，采取无毒害、无污染或低污染的防治措施，严禁使用剧毒化学药剂和有机氯、有机汞化学农药，对恶性入侵有害植物宜采用手工拔除方式清除。9.6 防寒 冬季必须采取防寒措施，保证植物及灌溉设施安全越冬。9.7 栽培基质损失时，应及时增添栽培基质。9.8 应及时调节栽培基质的酸碱度和含盐量，满足植物正常生长要求。9.9 地被植物郁闭良好，栽培基质不裸露。9.10 设施维护 定期检查屋顶排水系统、园林小品、树木固定措施、周边护拦，采取必要的安全措施。DB13/T 14332011 5 A A 附 录 A 附 录 A（资料性附录）基质的理化性质要求 A.1 基质的理化性质要求参考值见表 A.1。表A.1 参考值 附录 B 附 录 B（资料性附录）不同植物类型基质厚度参考值 B.1 不同植物类型基质厚度参考值见表 B.1。表B.1 参考值 项 目 pH EC 值(ms/cm)有机质(g/kg)容 重(mg/m3)非毛管孔隙()石灰反应(g/kg)石 砾 粒径(cm)含量()指 标 6.0-7.5 0.5-2.0 30 1.0 15 10 1 5 _ 植物类型 规格（m）植物生存所需基质厚度（cm）植物发育所需基质厚度（cm）乔 木 H=2.0-3.5 60-120 90-150 大灌木 H=1.2-2.0 45-60 60-90 小灌木 H=0.5-1.2 30-45 45-60 草本、地被植物 H=0.2-0.5 15-30 30-45 DB13/T 14332011 6 B B 附 录 C（资料性附录）屋顶绿化部分植物种类 C.1 乔木的种类 表C.1 乔 木 油松 Pinus abuliformis 阳性，耐旱、耐寒；观树形 栾树 Koelreuteria 阳性，稍耐阴；观枝叶果 白皮松 Pinus bungeana 阳性，稍耐阴；观树形 垂枝榆 Ulmus pumila 阳性，极耐旱；观树形 西安桧 Sabina chinensis 阳性，稍耐阴；观树形 金叶榆 Ulmus pumila 阳性，耐旱；观叶 龙柏 Juniperus chinensis cv.阳性，不耐盐碱；观树形 紫叶李 Prunus 阳性，稍耐阴；观花、叶 桧柏 Sabina chinensis 偏阴性；观树形 柿树 Diospyros kaki 阳性，耐旱；观果、叶龙爪槐 Sophora pendula 阳性，稍耐阴；观树形 海棠类 Malus 阳性，稍耐阴；观花、果银杏 Ginkgo biloba 阳性，耐旱；观树形、叶 山楂 Crataegus 阳性，稍耐阴；观花 C.2 灌木的种类 表C.2 灌 木 珍珠梅 Sorbaria sorbifolia 喜阴；观花 碧桃类 Prunus persica 阳性；观花 大叶黄杨 Euonymus 阳性，耐阴，较耐旱；观叶 迎春 Jasminum 阳性，稍耐阴；观花、叶、枝小叶黄杨 Buxus sinica 阳性，稍耐阴；观叶 月季类 Rosa chinensis 阳性；观花 凤尾兰 Yucca gloriosa 阳性；观花、叶 金银木 Lonicera 耐阴；观花、果 金叶女贞 Ligustrum Vicaryi 阳性，稍耐阴；观叶 果石榴 Punica 阳性，耐半阴；观花、果、枝红叶小檗 Berberis 阳性，稍耐阴；观叶 平枝旬子 Cotoneaster 阳性，耐半阴；观果、叶、枝连翘 Forsythia suspensa 阳性，耐半阴；观花、叶 黄栌 Cotinus 阳性，耐半阴，耐旱；观花、榆叶梅 Amygdalus triloba 阳性，耐寒，耐旱；观花 锦带花类 Weigela 阳性；观花 紫叶矮樱 Prtmus xCistena 阳性；观花、叶 木槿 Hibiscus syriacus 阳性，耐半阴；观花 寿星桃 Var.densa Makino 阳性，稍耐阴；观花、叶 黄刺玫 Rosa xanthina Li dl阳性，耐寒，耐旱；观花 丁香类 Syringa oblata 稍耐阴；观花、叶 猬实 Kolkwitzia 阳性；观花 红瑞木 Swida alba Opiz 阳性；观花、果、枝 DB13/T 14332011 7 C.3 草本、地被植物 表 C.3 草本、地被植物 玉簪类 Hosta plantaginea 喜阴，耐寒、耐热；观花、叶 大花秋葵 阳性；观花 马蔺 Zris lactea 阳性；观花、叶 小菊类 阳性；观花 石竹类 Diranthus chinensis 阳性，耐寒；观花、叶 鸢尾类 Iris gevmanica 阳性，耐半阴；观花、叶 随意草 Physostegia 阳性；观花 萱草类 Hemerocallis 阳性，耐半阴；观花、叶 铃兰 Convallaria majalis L.阳性，耐半阴；观花、叶 五叶地锦 parthenocissus 喜阴湿；观叶；可匍匐栽植 白三叶 Trifolium repens 阳性，耐半阴；观叶 景天类 Sedum 阳性耐半阴，耐旱；观花、叶小叶扶芳藤 Euonymus 阳性，耐半阴；观叶；可匍匐栽植砂地柏 Sabina 阳性，耐半阴；观叶 结缕草 Zoysia japonica 喜光。耐高温；抗干旱；耐荫。早熟禾 Poa annua 冷地型禾草；喜光；耐阴 _
