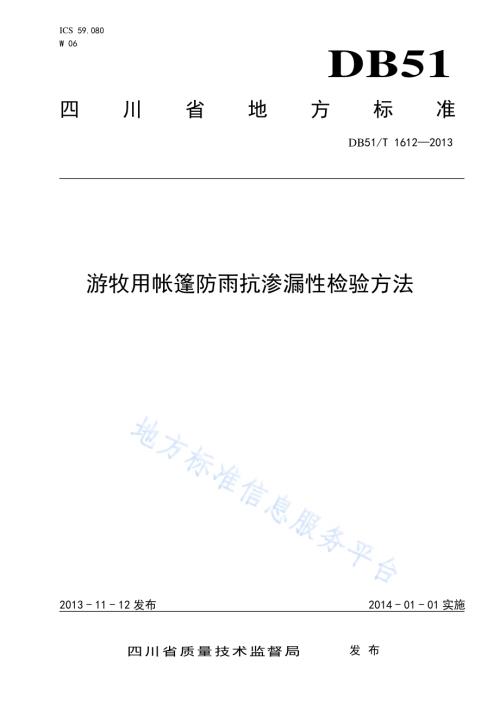

ICS 59.080 W 06 DB51 四川省地方标准 DB51/T 16122013 游牧用帐篷防雨抗渗漏性检验方法 2013-11-12发布 2014-01-01实施四川省质量技术监督局 发布 DB51/T 16122013 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 原理.1 5 试验装置.1 6 试验步骤.3 7 结果评定.3 8 试验报告.3 附录 A（资料性附录）国家气象部门规定的各类雨降水量标准.4 DB51/T 16122013 II 前 言 本标准按 GB/T 1.1-2009给出的规则起草。本标准由四川省纤维检验局提出并归口。本标准由四川省质量技术监督局批准。本标准起草单位：四川省纤维检验局、四川省农业机械研究设计院、成都康博多彩帆布制品有限公司、成都市鑫宏威野营装备器材有限公司、成都永业有限公司。本标准主要起草人：赵瑞方、刘泽生、刘才容、刘挺、刘新伟、尹显建、黄榕琳、袁路、吴振纲、杨兴贵、张毅、罗聪。DB51/T 16122013 1 游牧用帐篷防雨抗渗漏性检验方法 1 范围 本标准规定了游牧用框架式帐篷、游牧用双撑杆式帐篷和游牧用单撑杆式帐篷的防雨抗渗漏性能的检验方法。本标准适用于游牧用框架式帐篷、游牧用双撑杆式帐篷和游牧用单撑杆式帐篷防雨抗渗漏性能的检验。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DB51/T 984 游牧用帐篷通用技术要求 DB51/T 985 游牧用框架式帐篷 DB51/T 986 游牧用双撑杆式帐篷 DB51/T 987 游牧用单撑杆式帐篷 3 术语和定义 游牧用帐篷 tent 用布料做篷围、管件做支撑、风绳地桩加固，以遮挡阳光和风雨的临时性居住设备。3.1 篷围 envelope 帐篷围护体的简称。用篷布、衬布、保暖材料等柔性材料制成，用于自然环境防护并形成帐篷空间的遮蔽结构。主要包括帐篷顶、帐篷侧围等。3.2 防雨抗渗漏性 Rain and anti-leakage performance 游牧用帐篷在雨或水等压力下抗渗透的性能。4 原理 采用人工模拟降雨的方法，根据试验要求模拟小雨、中雨、大雨、暴雨、大暴雨、特大暴雨过程，对游牧用帐篷进行测试，检验展开后帐篷篷顶面布和所有被缝纫部位渗漏水的程度。5 试验装置 DB51/T 16122013 2 5.1 雨量测量装置 雨量测量装置由水量计量器、压力传感器、电磁流量计及称重传感器组成。a)水量计量器 2000ml（玻璃烧杯），分度值 0.1ml。b)压力传感器 量程：0-1MP；精度：0.25%FS。c)电磁流量计 通径：80，精度：0.2%FS。d)称重传感器 量程：50；综合误差：0.02%FS。45 002311 5 0 0 1 5 0 01 5 0 01 5 0 0 说明：1检测帐篷 2消防喷头 3雨型喷头 图1 帐篷防雨抗渗漏性能试验装置示意图 5.2 洒水装置 洒水装置分成三组，每组间隔1.5 m。每一组由3个下垂型消防喷头（型号：T-ZSTX-15）、6个倒挂360度旋转微喷头（喷嘴半径0.4 工作压力：1.5-2.1 喷射半径3.0-3.25M 流量35-45L/h）、三套独立的管道组成，每组上的三个喷点间隔1.5m，由一个消防喷头和二个微喷头组成。5.3 储水池 1003。5.4 潜水泵 DB51/T 16122013 3 250QJ40-40-7.5。5.5 电磁阀 ZCS水用型；阀体材质：铜；公称通径（mm）：25、50。5.6 电动阀 D941X水用型；阀体材质：铜；公称通径（mm）：80；配电动装置LQ10-1。5.7 智能控制柜 帐篷防雨抗渗漏性能试验装置如图1所示。6 试验步骤 6.1 将水量计量器放在离地 100cm 左右的高处承接雨水，开启智能控制柜上的对应按扭测量雨量，十分钟后停止，用称重传感器秤称出瓶中的水重，30g 水即相当于 1mm 的降雨量，检测雨量的大小是否合服检测雨量的要求，检测完毕后方可进行防雨抗渗漏的检测。6.2 根据检测帐篷面积计算出所需的喷头数。6.3 根据 DB51/T 984、DB51/T 985、DB51/T 986、DB51/T 987 及相应使用说明，搭起帐篷。6.4 将帐篷门窗关闭。6.5 根据检测帐篷对雨量的要求（各类雨降水量标准参考附录 A），启动智能控制柜上的对应按扭，开启洒水装置，持续喷洒时间不低于为 1h。6.6 关闭洒水装置按钮。6.7 检验篷顶面布和所有被缝纫部位是否渗漏水。依据要求，可适当增加篷顶面布、缝纫过胶处、侧围面布、天窗、侧窗和烟囱等检验部位。7 结果评定 淋雨后帐篷可由以下5种状况：完全干燥、稍微润湿、完全润湿、有水珠凝结、有水珠滴落，根据检验结果对游牧用帐篷的防雨抗渗漏性进行评定。8 试验报告 试验报告至少应包括以下内容：a)游牧用帐篷淋雨后的状况；b)使用的标准；c)试验结果；d)样品编号；e)试验日期。DB51/T 16122013 4 A A 附 录 A（资料性附录）国家气象部门规定的各类雨降水量标准 根据国家气象部门规定，各类雨的降水量标准如表 A.1 所示。表A.1 国家气象部门规定的各类雨降水量标准 种类 24小时降水量（）12小时降水量（）小雨 小于10.0 小于5.0 中雨 10.0-24.9 5.0-14.9 大雨 25.0-49.9 15.0-29.9 暴雨 50.0-99.9 30.0-69.9 大暴雨 100.0-249.0 70.0-139.9 特大暴雨 250.0以上 140.0以上 _ DB51/T 16122013
