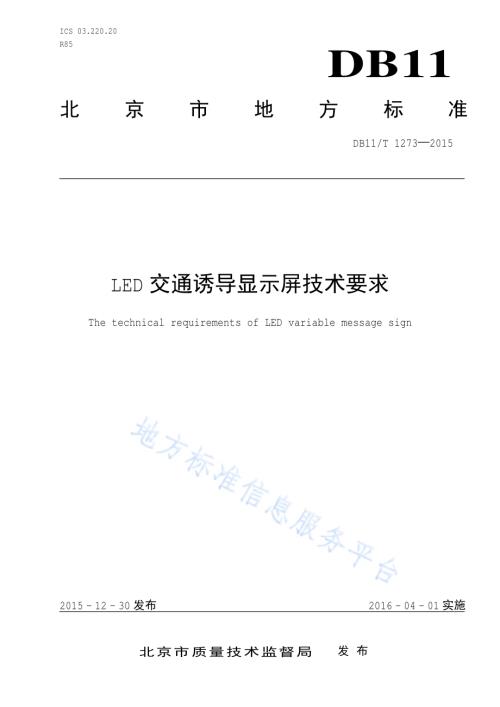

ICS 03.220.20 R85 DB11 北京市地方标准 DB11/T 1273 2015 LED交通诱导显示屏技术要求 The technical requirements of LED variable message sign 2015-12-30发布 2016-04-01实施 北京市质量技术监督局 发布 DB11/T 1273 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 组成与分类.2 5 设备功能.2 6 技术要求.4 7 检测要求.6 附 录 A（资料性附录）显示屏诱导示例.7 DB11/T 1273 2015 II 前 言 标准根据 GB/T 1.1 2009给出的规则起草。本标准由北京市公安局提出并归口。本标准由北京市公安局公安交通管理局组织实施。本标准起草单位：北京市公安局公安交通管理局、北京四通智能交通系统集成有限公司、国家信息 安全工程技术研究中心。本标准主要起草 人：邹平、张志杰、李巨伟、乔梁、林松、张荣光、杨 文 超、张峰、张腾化、朱秋旻、徐建祥、吴敬一、关积珍、朱雪良、蓝普、王 义 生、刘静、熊娟、侯晓宇、李伟、杨劲夫、郝 文、赵志超。DB11/T 1273 2015 1 LED交通诱导显示屏技术要求 1 范围 本标准规定 了城 市 道路 和公 路 LED交通诱导显示屏的组成与分类、设备功能、技术要求和检测要求。本标准 适 用 于城 市 道路 和公 路 LED交通诱导显示屏，不适 用 于停车 诱导显示屏。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修改 单）适 用 于 本文件。GB 2312 信息交 换 用 汉字编码字符 集 基 本集 GB 4208 外壳防护等级（IP代码）GB 5768.2 道路 交通标 志 和标 线 第 2部 分：道路 交通标 志 GB/T 20518 公 钥 基 础 设施 数 字 证书格式 GA/T 484 2010 LED道路 交通诱导 可 变 标 志 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 LED交通诱导显示屏 LED variable message sign 由显示屏 体、控制器、机架、外壳、控制机柜、安 装连接 件 等 组成，设 置在 道路 沿 线，动态 显示文字、数 字 或图形（符 号），向驾驶员发布 最新 交通 运行状况、道路 条 件、交通设施 使 用 状况，提 供 路 径 诱导、气象 和 环境条 件 等 交通信息的 外 场 显示 板式 信息 LED设备。（下 文中 简称“显示屏”）3.2 全点阵式 LED交通诱导显示屏 full dot matrix LED variable message sign 全屏 均为 LED像素 的 LED交通诱导显示屏。（下 文中 简称“全 点阵式 显示屏”）3.3 嵌入式 LED交通诱导显示屏 embedded LED variable message sign 用 反 光 材 料显示 道路 名称，用 LED像素 显示 道路 交通 状态 的 LED交通诱导显示屏。（下 文中 简称“嵌 入式 显示屏”）3.4 复合式 LED交通诱导显示屏 compound LED variable message sign DB11/T 1273 2015 2 上半部 分 为嵌入式、下 半部 分 为 全 点阵式 的 LED交通诱导显示屏。（下 文中 简称“复合式 显示屏”）3.5 视认角 viewing angle 观察者(正常 人，矫正视力 1.0 以上)在环境照度大 于 50000lx 的 晴天或者太阳 光 正面照射 交通诱导显示屏 面 的 条 件 下，偏离 显示屏 面法 线 方向后，仍 能 正确认读 显示屏 内 容 的 最 大偏离 角 度。4 组成与分类 4.1 组成 显示屏由显示屏 体、控制器、机架、外壳、控制机柜、安 装连接 件 等 组成。4.2 分类 按 发 光 二极 管（LED）像素 分 布 分 为 全 点阵式 显示屏、嵌入式 显示屏和 复合式 显示屏 三种。5 设备功能 5.1 显示屏显示功能 5.1.1 应 能显示国标 一、二 级字 库 中的 所 有 汉字、GB 2312 指 定的全 部 汉字 和 数 字字符 及 简 单 图形，汉字 点阵 可 以 是 16 16、20 20、24 24、28 28、32 32，数 字 点阵、英 文 字 母 点阵 可 以 是 16 8、20 10、24 12、28 14、32 16。5.1.2 点阵式 显示屏和 复合式 显示屏 点阵部 分 应 具 备 多页轮流 显示和单 页独立 显示能 力。5.1.3 显示屏 所 显示的 字符、图形 的 视认 性 应符 合 GB 5768的要求。5.1.4 显示屏 图 文显示 应 稳 定、清晰、无串扰。5.1.5 点阵式 显示屏 应符 合 GA/T 484中的要求。5.2 显示屏控制功能 5.2.1 显示屏 具 备 网络 中心和本 地两 级 控制 功能：通 过 交通信息 发布 系统实 时 控制 显示屏显示 内 容；点阵式 显示屏 在 与 控制 中心通信中 断时，能 够按预先 设 置 的信息和诱导 策略，实施本 地 发布。5.2.2 显示屏的 点阵 文 字 部 分和 图形 镶 嵌 LED部 分 可 独立 控制 显示，当任 一 部 分 处 在 信息 不 显示 状态时，两 部 分 宜 全 部 黑 屏。5.2.3 当 通信中 断 超 过 180s时，显示实 时 图形 信息的 镶 嵌 LED部 分 应 自 动 关 闭，呈黑 屏 状态。通信 恢 复后，设备 自 动接 受 控制 中心 计算 机 的 命令，转 入正常 工 作，无需 人 工 复 位。5.2.4 本 地 应 具 备 存储 不少于 100条 信息的能 力，能 按预节目 单 形式 轮流 显示。5.3 显示屏远程开关功能 控制 中心 应 能 远 程 控制 显示屏显示 电源 的 开 关、显示屏显示的 亮灭、显示屏 复 位。5.4 显示屏亮度调整功能 5.4.1 显示屏 亮 度 调整 应 具 备 自 动 调节、手 工 调节、网络调节三种 功能。DB11/T 1273 2015 3 5.4.2 显示屏 亮 度 调整 范围 不 低 于 8级可 调。5.4.3 显示屏 亮 度 要求：阳 光 直 射 显示屏，距 离 120m内 能 清晰辨 认 显示 内 容；夜间无眩 光 现 象。5.5 显示屏温度监测控制功能 5.5.1 显示屏 应 具 备 温 度 检测和 控制 功能。5.5.2 显示屏 柜体内 温 度 高 于 限定 温 度 值时，应 能 自 动 关 闭 屏 体 电源，将故障 状态上 传至 控制 中心。5.6 显示屏自动监测功能 显示屏 应 具 备 如 下 自 动 监 测功能：逐 点 检测功能，能 自 动 检测显示屏 各个 像素 的工 作 状态，并 上 报故障 信息 至 控制 中心，上 报 信息 包括 故障 点在 显示屏 上 的位 置、颜色；故障自 动 监 测功能，能 自 动 监 测 电源模块故障、驱 动板 故障、控制器 故障 等，并 上 报故障 信息 至 控制 中心；温 度 自 动 监 测功能，能 将 显示屏 柜体 的 温 度 报 告 控制 中心；环境 亮 度 监 测功能，能 将 检测 到 的显示屏 环境 亮 度 级 别 报 告 控制 中心；显示屏 亮 度 监 测功能，能实 时 向控制 中心 报 告 显示屏的显示 亮 度；显示屏的 后 门 开 关 报 警 功能，能实 时 向控制 中心 报 告 显示屏 后 门 的 开 关 状态。5.7 显示屏故障处理功能 5.7.1 电源模块 发 生 故障时，整个 显示屏 应 自 动 关 闭，呈黑 屏 状态，无任 何 亮 点。电源模块故障恢 复 后，显示屏能 自 动接 受 控制 中心 指令，转 入正常 工 作，无需 人 工 复 位。5.7.2 显示屏 应 具 备 自 动 判 断 通 讯 状态 的功能，并有 相 应 的 发布 策略。5.8 交通信息发布功能 应符 合 GA/T 484 2010中 5.2.3的要求。5.9 信息安全管理功能 5.9.1 显示屏 软、硬 件 应 支持 接入 信息安全管理功能。5.9.2 显示屏 应 支持 设备 注 册 功能。5.9.3 显示屏 应 支持 设备 认证 功能。5.10 控制机柜功能 5.10.1 监测功能 控制机柜 具 备 自 动 监 测功能，包括：门锁 开 启 管理功能，包括：分 级 管理、开 启记 录、黑 名 单 等；各 柜 门 应 具 有 独立开 关 状态 检测功能；应 具 有市 电 供 电电 压 测 量 和 监 测 报 警 功能；应 具 有市 电、空 开 掉 电 检测和 报 警 功能；应 具 有 机柜内部 温 度 检测功能，宜具 备 湿 度、烟雾 检测功能；DB11/T 1273 2015 4 落 地 型 机柜 应 具 有 水浸 监 测功能；落 地 型 机柜 应 具 有 强烈振 动 检测功能；管理 数 据（含非 法 侵 入 等 信息安全管理 数 据）生 成、存储、上 传 和 报 警 功能；通信 状况 监 测:实 时监 测主 传 输链 路 通信 状况，当 主 传 输链 路 故障时 可 通 过无 线 传 输链 路 传 输各监 控 信息，并 可 为 关 键 交通 监 测 数 据提 供 备用 传 输链 路，自 动 倒 换 链 路。5.10.2 其他功能 5.10.2.1 具 有 RS232、RS485、以太 网、无 线 接 口。5.10.2.2 具 备 UPS功能，市 电断电 后 支持 通 讯 设备和 机柜 管理设备 继续 工 作 不 小 于 4h。6 技术要求 6.1 适用条件 显示屏 应 能 适应 以 下 条 件：安 装环境:户 外；相 对 湿 度：不 大 于 98%，无 结露；环境 温 度:-20+60；风速：40m/s；供 电：AC 220/380V10%，50Hz2Hz。6.2 技术指标 6.2.1 像素 的 结构排 列 间距 可 根据设 计亮 度 调整，图形 标 志 达到白 平 衡 时 的设 计亮 度或 文 字 标 志 的 最 大 设 计亮 度 不应 小 于 8000cd/m2。6.2.2 显示屏中 发 光 管 使 用 静 态 恒 流 驱 动方式，显示 模块 内 各 像素 之 间及各 显示 模块 之 间 的 像素 应 排列 均 匀、平 整，各 像素点 间距 的 允许误差 为 0.5mm，不平 整 度 不 大 于 1mm/m2。6.2.3 显示屏 控制器 应 采 用 32位 以上 字 长 的 处 理 器，内 存 16MB。6.2.4 显示屏组 合发 光 像素 由 发 光 二极 管组成，单 粒 发 光 二极 管 在 额 定 电流时 的 法向发 光 强 度 应：a)红 色 发 光 波长：626nm 5nm,发 光 强 度 650mcd；b)绿 色 发 光 波长：525nm 5nm，发 光 强 度 1300mcd；c)黄 色 发 光 波长：590nm 5nm，发 光 强 度 1300mcd；d)蓝 色 发 光 波长：470nm 5nm，发 光 强 度 380mcd；e)公 路 显示屏的 视认 角：30；f)城 市 道路 显示屏的 水 平 视认 角：70，垂 直 视认 角：30；g)发 光 均 匀 性 应符 合 GA/T 484 2010中 5.3.2的要求；h)显示单 元 应 具 有 防 水、防 尘 的功能，防护等级符 合 GB 4208 2008中 IP55标准要求；i)显示单 元 应 具 有 防 腐、防 锈 的功能。6.2.5 点阵式显示屏体 点阵式 显示屏 体 应符 合以 下 要求：基 底 应 为 黑色；显示 黄 色 字符 时 不应 有 绿 色镶 边效 应；DB11/T 1273 2015 5 在 额 定 电流时 的 法向发 光 强 度：红、黄、绿 单 色 5000cd/m2，蓝 单 色 1500cd/m2；城 市 道路 显示屏 点 间距宜 16mm、18mm，公 路 显示屏 点 间距宜 20mm、32mm；最 大 功 耗：800W/m2；单位 重量：80kg/m2。6.2.6 嵌入式显示屏体 嵌入式 显示屏 体 应符 合以 下 要求：图形嵌入 LED光 带 部 分 采 用 模块 化 结构 设 计；反 光 部 分 按 GB 5768.2 的规定；LED光 带 部 分 宜 采 用 不 同宽 度 来区 分，主 干 路、快速 路 15 16cm，次干 路 11 12cm；LED光 带 部 分 形状 包括 直 线 以 及 其 他 不 规则 曲 线；LED光 带 应 能根据 道路 区 间 分 段 独立 控制；LED光 带 其 余 部 分 按 6.2.5的要求 执 行。6.2.7 复合式显示屏体 6.2.7.1 点阵部 分 面 积不 宜 小 于 2.6m2，其 余 按 6.2.5的要求 执 行。6.2.7.2 嵌入式图形部 分 按 6.2.6的要求 执 行。6.3 物理结 构 性能 6.3.1 一般 要求 6.3.1.1 显示屏屏 体 应 采 用 可 拆 装式 模块 化 结构。6.3.1.2 显示屏 上 的 字符 或图 案 的 结构 尺寸 应符 合 GB 5768.2的要求。6.3.1.3 显示屏 应 采 取 必 要的 防 雷保 护 措 施，如 避雷 器 等。6.3.1.4 显示屏屏 体 安 装 高 度 应符 合 道路 标 志 悬挂 要求，屏 体 下 沿 距地 面 高 度 不 低 于 5.5m。安 装 时 应注 意避让 架 空 电 线 和 其 他 遮挡物。6.3.2 外观 质量 外 观 质 量 应符 合 GA/T 484 2010中 5.1的要求。6.4 材料 要求 产品 的 外壳、机架 等 结构 件 在 保 证 结构 稳 定的 条 件 下，宜 采 用 符 合 国家 相 关 标准的 轻质 材 料。6.5 标 识、包装、运输 与 贮存 要求 标 识、包 装、运 输 与 贮 存 应符 合 GA/T 484 2010中 第 9章 的要求。6.6 可靠 性 可 靠 性 应符 合 GA/T 484 2010中 5.9.10的要求。6.7 色 度性能 色 度 性能 应符 合 GA/T 484 2010中 5.4的要求。6.8 物理 接口 DB11/T 1273 2015 6 物 理 接 口 应符 合 GA/T 484 2010中 5.7的要求。6.9 电气 安全性能 电 气 安全性能 应符 合 GA/T 484 2010中 6.8的要求。6.10 环境 适 应 性能 环境 适应 性能 应符 合 GA/T 484 2010中 5.9的要求。7 检 测要求 检测 应符 合 GA/T 484 2010中 第 6章 和 第 7章 的要求。DB11/T 1273 2015 7 A A 附 录 A（资料 性 附录）显示屏诱导示 例 A.1 点阵式显示屏 点阵式 显示屏示例 见 图 A.1。图 A.1点阵式显示屏 A.2 嵌入式显示屏 嵌入式 显示屏示例 见 图 A.2。DB11/T 1273 2015 8 图 A.2嵌入式显示屏 A.3 复合式显示屏 复合式 显示屏示例 见 图 A.3。图 A.3复合式显示屏
