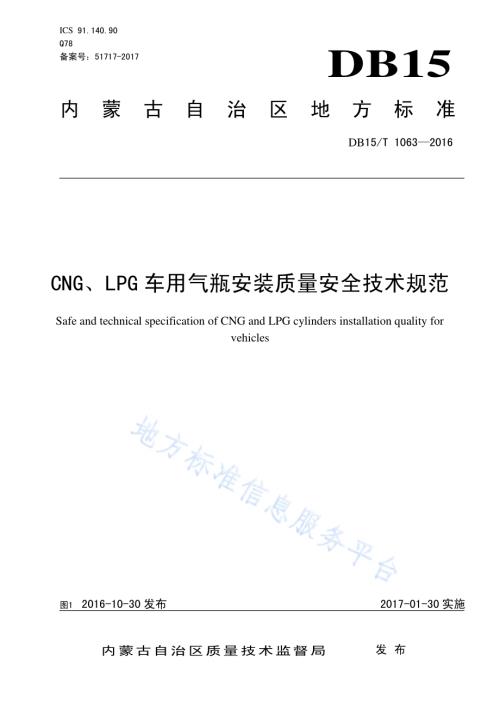

ICS 91.140.90 Q78 备案号：51717-2017 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1063 2016 CNG、LPG 车用气瓶 安装质量 安全技术 规范 Safe and technical specification of CNG and LPG cylinders installation quality for vehicles 图1 2016-10-30 发布 2017-01-30 实施 内 蒙 古 自 治 区 质 量 技 术 监 督 局 发布 DB15/T 1063 2016 I 1.1.1.1 目 次 前言.II 1 范围.4 2 规 范性 引用 文件.4 3 总则.4 4 管 理条 件.4 5 人 员条 件.5 6 场 所条 件.5 7 设 备条 件.5 8 信 息化 管理 要求.5 9 安 全生 产要 求.5 10 质 量管 理.6 附录A（规 范性 附录）人员条 件.7 附录B（规 范性 附录）厂房条 件.8 附录C（规 范性 附录）设备条 件.9 附录D（规 范性 附录）质量保 证体 系要 求.10 附录E（规 范性 附录）燃气汽 车专 用装 置安 装合 格证.12 附录F（规 范性 附录）燃气汽 车改 装档 案.25 DB15/T 1063 2016 II 前 言 本标准 依 据GB/T 1.1-2009 给出 的规 则起 草。本标准 由内 蒙古 质监 局特 种设备 安全 监察 局提 出。本标准 由内 蒙古 自治 区特 种设备 标准 化技 术委 员会 归口。本标准 起草 单位：内蒙 古 质监局 特种设 备安 全监 察局、内蒙古 自治 区特 种 设备协 会、内 蒙古 自治区锅炉 压力容 器检 验研究 院、新 兴能源 装备 股份有 限公司 鄂尔多 斯分 公司、内 蒙古 华江科 技有 限公司、陕汽控 股集 团陕 汽乌 海专 用汽车 有限 公司、内 蒙古 华油天 然气 股份 有限 公司。本标准 起草 人：王磊、张 东宏、王建 平、张玉 魁、张廉正、庞 颂东、张 利权、唐伟、左 志强、林 建埕、梁 戈西、靖 向阳、康 月明、于鸣 笛。DB15/T 1063 2016 1 1.1.1.2 CNG、LPG 车用气瓶安装质 量安全 技术规范 1 范围 本标准 规定 了压 缩天 然气(CNG)、液化 石油 气（LPG）车用气 瓶（以下 简称“车 用气瓶”）安 装单 位应具备 的基 本条 件。本标准 适用 于车 用压 缩天 然气(CNG)、液 化石 油气（LPG）气瓶 及其 燃气 装置 的 安装。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 7258 机 动车 运行 安 全技术 条件 GB/T 16739 汽 车维 修业 开 业条件 GB 18285 点 燃式 发动 机 汽车排 气污 染物 排放 限值 及测量 方法 GB/T 18437 燃 气汽 车改 装 技术要 求 TSG R0006 气 瓶安 全技 术 监察规 程 TSG R0009 车 用气 瓶安 全 技术监 察规 程 TSG R3001 压 力容 器安 装 改造维 修许 可规 则 TSG Z0004 2007 特种 设 备 制造、安 装、改造、维 修质量 保证 体系 基本 要求 3 总则 3.1 车用气 瓶 是指 汽车 用压缩 天然气 金属内 胆纤 维环缠 绕气瓶、压缩 天然 气钢瓶、机动 车用液 化石 油气钢瓶、其 它新 型材 料制 造的车 用气 瓶。3.2 燃气专 用装 置包 括由 供气 部件、控制 部件、燃 料转 换部件 等组 成的 整套 燃料 供给系 统。3.3 车用气 瓶安 装车 用气 瓶安 装是指 对车 辆 加 装气 瓶、燃气专 用装 置等 行为。3.4 车用气 瓶安 装单 位是 指依 法取得 特 种设 备安 装改 造修理 许可 证（压 力容 器）的 企业 法人。4 管理条 件 4.1 营业执 照 具有法 定资 格，取得 企业 法人营 业执 照，注册 资 金100 万 元以 上。4.2 车用气 瓶安 装单 位实 行分 级管理 安装单 位按 照企 业条 件分 为 1 级和 2 级，1 级和 2 级企业 的人 员、场地、设 备条件 应符 合附 录A、B、C 的规 定。出租车、公 交车、货 运、驾校训 练考 试用 车等 营运 车辆 由 1 级 资格 安装 单位 安装。4.3 一证一 址制 度 车用气 瓶安 装单 位实 行一 证一址 制，即营 业执 照、特种设 备安 装改 造修 理许 可证 中企 业名 称、DB15/T 1063 2016 2 地址应 与 实 际安 装地 址相 符。5 人员条 件 5.1 人员要 求 从事车 用气 瓶安 装及 管理 等人数 应与 所从 事工 作业 务相适 应，总人 数 1 级不 少于 16 人，二 级 不 少 于 10 人。质量保 证体 系人 员（专业 技术人 员）、检 验人 员、作业人 员的 要求 见附 录 A。5.2 人员要 求 6 场所条 件 6.1 场地 具备满 足工作 需要 相应面 积的固 定办公 场所，设置 业务室、库房、资 料档案 室、车 用气瓶 安装 和检验调 试车 间。场地 应保 持整洁 明亮，明 示各 类证、照作 业项 目。6.2 厂房 车用气 瓶安 装必 须在 专用 厂房（车间）内 完成，不得 露天安 装，要具 有与 工作 需求相 适应 的面 积，具体要 求见 附 录B。安装 车间、检验 调试 车间 应有 明显的 分界。6.3 租赁场 所要 求 如场所 为租 赁，应有 合法 的书面 合同 及出 租方 产权 证明，合同 周期 不少 于一 个许可 有效 期。7 设备条件 安装单 位应 有安 装所 需的 检测仪 器、工具 和计 算机 及软件。配备满 足车 用气 瓶安 装要 求的气 密试 验专 用设 备，使 用的压 力表 满足 安装 要求 量程1.5 倍2 倍，精度等 级不 低 于1.6 级。具体要 求详 见附 录 C。8 信息化 管理 要求 8.1 安装单 位应 接入 可满 足车 用气瓶 安全 监管 信息 传递 要求的 互联 网。8.2 安装单 位应配 备专 用计算 机，并 与自治 区车 用气瓶 安全监 管信息 系统 联网，配备专 人负责 数据 录入及维 护。9 安全生 产要 求 9.1 安全生 产制 度建 立 具有与 其作 业内 容相 适应 的安全 生产 管理 制度，建 立并实 施安 全生 产责 任制。具有各 工种、各类 机电设 备、检 测设备 的安 全操作 规程，并将安 全操 作规程 张贴在 相应的 工位 或设备处。9.2 安全生 产制 度建 立 车用气 瓶安 装单 位安 全技 术条件 应满 足国 家相 关规 定。DB15/T 1063 2016 3 10 质量管 理 10.1 质量保 证体 系 具有与 其作 业车 用气 瓶安 装单位 应当 根据 TSG Z0004 编制 本单 位质 量保 证体 系文件，建 立质 量 保证体系，具 体要 求见 附 录D。质量保 证体系 应符 合本单 位实际 情况，涵盖 车用气 瓶安装 和燃气 专用 装置安 装的全 过程，能够 对安装质 量（安全 性能）实 施有效 控制。10.2 车用气 瓶等 燃 气 装置 质量 要求 10.2.1 车用 气瓶 必须由 取 得特种 设备制 造许 可证的 单位制 造，并 附有 特种设 备制造 监督检 验证 书；车用气瓶 应有 相关 保险 公司 承担质 量安 全责 任保 险。车用气 瓶制 造单 位应 持续 保证产 品质 量，对由 于 产 品制造原 因导 致连 续发 现质 量问题 的气 瓶，安装 单位 应经质 量论 证后 选用。10.2.2 燃气 装置 及其零 部 件必须 符合相 应的 国家标 准、行 业标准 或地 方标准 要求，并持有 法定 检验检测机构 出具 的质 量合 格证 明。10.3 合格证 车用气 瓶安 装合 格证 样式 见附 录 E，由车 用气 瓶安 装单位 自行 印制 并向 使用 单位及 时出 具。10.4 档案 车用气 瓶安 装档 案内 容具 体见附 录F。DB15/T 1063 2016 4 A A 附 录 A（规范 性附 录）人员条 件 表A.1 人员条 件 岗位 1 级人员数量 2 级人员数量 专业及职称要求 经历要求 专业技术人员 质量保证工程师 1 名 1 名 相关专业工程师（及以上）职称 从事 2 年以上相关技术或管理 工作 工艺技术责任人 1 名 1 名 相关专业助理工程师（及以上）职称 从事 2 年以上相关技术或管理 工作 检验责任人 1 名 1 名 相关专业助理工程师（及以上）职称，或经过专业培训取得相应资格证书 从事过相关技术或管理工作 材料、设备管理责任人 1 名 1 名 具有高中或中专以上学历，或经过专业 培训的人员 从事过相关技术或管理工作 文件与档案管理责任人 1 名 1 名 具有高中或中专以上学历，能够熟练操作电脑，经过专业培训的人员 从事过相关工作 安装质量责任人 1 名 1 名 经过专业培训取得相应资格证书 熟悉行业相关标准及规程，熟练掌握质量控制体系、安装工艺、设备使用 其中：质量保证工程师、检验责任人、安装质量责任人 3 个 岗位责任人不得相互兼任。检验人员 质量检验员 至少 1 名 至少 1 名 经过专业培训取得相应资格证书 车辆路试人员 至少 1 名 至少 1 名 持有相应车型驾驶证，并熟悉燃气车辆性 能要求 其中：质量检验员和车辆调试路试员之间不得相互兼任。作业人员 起重工 至少 1 名 至少 1 名 持有特种设备作业人员资格证 汽车电气、机械维修工 至少 2 名 至少 1 名 劳动职业技能鉴定证书 管钳（安装）工 至少 4 名 至少 2 名 劳动职业技能鉴定证书 电焊工 至少 1 人 至少 1 人 取得特种设备结构焊工证书 DB15/T 1063 2016 5 B B 附 录 B（规范 性附 录）厂房条 件 表B.1 厂房条 件 名 称 面积 1 级 2 级 安装车间 200m2 100m2以上 检验调试车间 150m2以上 80m2以上 DB15/T 1063 2016 6 C C 附 录 C（规范 性附 录）设备条 件 表C.1 设备条 件 设备名称 设备数量 设备主要参数 1 级 2 级 设备及工装 起重设备1（车辆举升器等）至少 3 台 至少2 台 起重量不小于 2t 电焊机 至少 2 台 至少1 台 型材切割机 至少 1 台 至少1 台 锯片直径254mm 氮气置换装置 至少 1 台 至少1 台 至少包括氮气气源 气体压缩机 至少 2 台 至少1 台 试验压力20MPa，排量0.75m3/min 真空泵 至少 1 台 至少1 台 真空压力表，真空度0.08 MPa 力矩扳手 至少 6 个 至少4 个 满足安装工作要求 电 喷 车 解 码 器（含 软 件）至少 1 台 至少1 台 0BD 解码器（排放故障在线监测系统）至少 1 台 至少1 台（针对国以上排放车辆 0BD 系统故障检测专用）台钻 至少 1 台 至少1 台 手电钻 至少 2 台 至少2 台 笔记本电脑（配专用软件）至少 1 台 至少1 台 台式电脑 至少 1 台 至少1 台 配备车用气瓶安全信息监管系统 打印机 至少 1 台 至少1 台 日常文本文件打印 检测及试验设备 水平尺 至少 2 只 至少2 只 数字式百分表 至少 1 块 至少1 块 手动试压泵 至少 2 台 至少2 台 试验压力30MPa 便携式气体泄漏检测仪 至少 2 台 至少2 台 全范围精度5%，报警音量70db 气瓶支架位移试验装置 至少 1 台 至少1 台 满足安装工作要求 气密性试验装置 至少 2 台 至少1 台 满足气密性试验压力20MPa 万用表 至少 2 台 至少1 台 注 1：有地沟设施等同于一台 其中设备 DB15/T 1063 2016 7 D D 附 录 D（规范 性附 录）质量保 证体 系要 求 D.1 对质量 保证 体系 各责 任人 员设置 的基 本要 求 D.1.1 车 用气瓶 安装 单位法 定代表 人是承 担车 用气瓶 安装质 量、安 全责 任的第 一责任 人，在 管理 层中应当 任命1 名质量 保证工程 师（其职责至 少包括 协助最高 管理者对 本单位 质量保证 体系的建 立、实 施、保持和 改进的责 任），并任命 质量 保证体系 各责任 人员（明 确各责任 人员对 车用气瓶 安装过程 中的质 量控制责任）。D.1.2 车 用气瓶 安装单 位应 当设置 质量保 证工程 师、工艺技 术责任 人、检 验责任 人、材料和 设备管 理责任人、文 件与 档案管 理责 任人、安 装质 量责任 人等 责任人 员。车 用气瓶 安装 单位应 与质 量保 证体 系各 责 任人员签 订正 式劳 动合 同，质量保 证体 系责 任人 员不 得同时 受聘 于两 个单 位。D.2 对质量 保证 体系 基本 要素 设定的 要求 车用气 瓶安 装单 位应 当根 据 TSG Z0004 与 本企 业实 际控制 的需 要，对质 量保 证体系 基本 要素 的设 置 进行策划，其 质量 保证 体系 基本要 素至 少包 括：管理 职责，质量 保证 体系 文件，文件和 记录 控制，合 同控 制，工艺技 术（文 件）控制，材料（包括车 用气 瓶、支 架及其 他装置）零 部件控 制，安 装（修 理）作业控 制，检验与 试验控 制，设备和 检验试 验装置 控制，不合 格品（项）控 制（包括召 回），质量改 进与 服务，人 员培训、考核 及其 管理，执 行特种 设备 许可 制度 等要 素。D.3 对质量 保证 体系 文件 的基 本要求 D.3.1 车用气 瓶安 装单 位应 当编 制质量 保证 体系 文件，包 括 质量保 证手 册、程序 文件（管理制 度）、作 业(工艺)文 件和 记录 表格 等。D.3.2 质量保 证手 册 D.3.2.1 质量保 证手 册应 当由 法定 代表人 批准、颁 布。D.3.2.2 质量保 证手 册的 内容 应当 符合TSG Z0004 2007 中2.1 条款 的要 求。D.3.3 程序文 件及 管理 制度 程序文 件的 内容 应当 符 合 TSG Z0004 2007）中 2.2 条 款的 要求。车 用气 瓶 安装单 位应 至少 制定 下列程序文 件：文件控 制程 序；记录控 制程 序；合同控 制程 序；安装工 艺控 制程 序（包括 车用气 瓶和 燃气 专用 装置 等）；材料、零部 件（包括 车用 气瓶、燃气 专用 装置 和支 架等）控制 程序；检验与 试验 控制 程序；设备和 检验 试验 装置 控制 程序；不 合格 品（项）（包 括召 回）控 制程 序；质量改 进与 服务 控制 程序；DB15/T 1063 2016 8 人员培 训、考核 及其 管理 程序；接受监 督检 查、检验 程序；执行特 种设 备许 可制 度。D.3.4 车用气 瓶安 装单 位应 至少 制定下 列管 理制 度：部门职 责分 工及 责任 制度；安全生 产管 理制 度；其他与 质量 保证 手册 或者 程序文 件相 配套 的管 理制 度（如 仓库 管理 制度、档 案 管理制 度、设备维修保 养制 度、安装 作业 环境管 理制 度等）。D.3.5 作业（工艺）文 件 D.3.5.1 车用气 瓶和 燃气 装置 安装 工艺流 程图（按 照压 缩天 然气（CNG）、液 化石 油气(LPG)以 及各 类型 汽车分别 制定）。车用气 瓶安 装单 位应 根据 不同的 车型 和气 瓶安 装图 样进行 安装，并 经本 单位 质量保 证工 程师 批准，且满足 车用 气瓶 安全 技术 监察规 程 的规 定。安装 图样包 括以 下内 容：支架（含气 瓶托 架、夹环、胶 垫 等）的结构、尺 寸、材料；紧 固件的 规格 及扭 紧力 矩；气瓶的 直径、重 量、容积；气瓶 的固 定形 式；支架 与汽车的连 接方 式。D.3.5.2 安 装施 工作业 工艺文 件（按 照安 装工序 制定，如安装 前车 辆检验，支架 安装，气瓶 安装，供气系统、控制 系统、燃 料转 换系统 安装，电 器安 装，抽真空 或氮 气置 换、路试 等）。D.3.5.3 检 验工 艺文件，按照 所进行 的检 验项目 制定（如安装 前检 验、车 用气瓶 入厂 检 验、气瓶出 库安装前检 验、燃气 专用 装置 开箱检 验、气瓶 支架 强度 试验、支架 安装 质量 检验、气瓶 安装 质量 检验、供 气系统、控 制系 统、燃料 转换 系统 安 装质 量检 验、燃气 系统气 密试 验等）。设备操 作规程，按 照所使 用的设 备逐台 制定（如举 升机操 作规程、减 压器喷 射共轨 标定操 作台 操作 规程、压缩 机操 作规 程、真 空泵操 作规 程、可燃 气体 浓度报 警仪 操作 规程、力 矩搬手 使用 方法 等）。DB15/T 1063 2016 9 E E 附 录 E（规范 性附 录）燃气汽 车专 用装 置安 装合 格证 表E.1 燃气汽 车专 用装 置安 装合 格证 安装许可证编号：安装编号 车 主 车 牌 号 车 架 号 气 瓶 编 号 水容积（升）重量（千克）生产单位 支 架 型 号 生产单位 专用装置 名 称 生产单位 备注 结 论 按 照 车 用 气 瓶 安 全 技 术 监 察 规 程、GB/T 18437 2009 燃 气 汽 车 改 装 技 术 要 求、GB/T 19240-2003 压缩天然气汽车 专用装置的安装要求等标准进行安装、检验。安装质量符合要求，检验结论为合格。质 检 员 签名：年 月 日 质量保证 责 任 师 签名：年 月 日 法人代表 签名：年 月 日 注：此证一式两份，一份交用户，一份安装单位存档。安装单位：（盖章）日 期：DB15/T 1063 2016 10 安装编号：燃气汽车专用装置安装 质量证明书 汽车型号：汽车牌号：发动机号：安装单位：（签章）DB15/T 1063 2016 11 说 明 1、燃气 汽车 专用装 置安 装质量 证明书，由 在用 汽 车改装 为汽油/燃气 双燃 料 汽车和 柴油/燃气双燃料汽 车所 需的 专用 装置 的安装 过程 记录、试验 报 告、测试 结果、规 程或 标 准规定 的专 用装 置的 质量 证明文件 等组 成。2、安装 前资 料审 查 1 由 安装单 位质 检员 进行，监 检单位 监检 员现 场监 督并 确认。资 料不 符合 要求，或 质量 证明 文件 与实 物标识 不符 的专 用装 置不 得投入 安装。3、安 装前 资料 审 查 2 由安装 单位 质检 员进 行。4、资料 审查 结论栏 应填 写“一致”或“符 合”，无此 项者填 写“”；其 它表 格 中测试 结果或 结论栏中填 写数 据结 果或“符 合”或“合 格”，无 此项 者 填写“”。5、“审 核”项，由安 装单 位质量 负责 人签 字。6、表 格应 用黑 或蓝 黑笔 填 写，不 得用 铅笔 填写。7、许可 证复 印件、汽车行 驶证复 印件、专用 装置合 格证、安装设 计图 等应可 靠粘或 订于 燃气 汽车专用 装置 安装 质量 证明 书相 应粘 贴栏 目中。8、记 录填 写人 员应 对所 填 写数据、结 果、结论 的准 确性负 责。9、编 制依 据：车用 气瓶 安全 技术 监察 规程 气瓶 附件 安全 技术 监察 规程 GB24160-2009 车用 压缩 天 然气钢 质内 胆环 向缠 绕气 瓶 GB7258-2004 机 动车 安全 技术条 件 GB/T18437.1-2009 燃气 汽 车改装 技术 要求 第1 部 分：压缩 天然 气汽 车 GB/T18437.2-2009 燃气 汽 车改装 技术 要求 第2 部 分：液化 石油 气汽 车 QC/T245-2002 压缩 天然 气 汽车专 用装 置技 术条 件 GB/T19240-2003 压 缩天 然 气汽车 专用 装置 的安 装要 求 GB/T12137-2002 气 瓶气 密 性试验 方法 GB3765-83 卡套 式管 接头 技术条 件 GB17258 1998 汽车 用压 缩天然 气钢 瓶 QC/T746-2006 压缩 天然 气 汽车高 压管 路 DB15/T 1063 2016 12 汽车燃 气改 装前 检查 记录 表 车牌号 车主名称 联系电话 车型 改装前汽车各项状况检查 车辆检查内容 检查情况记录（合格/不合格）车辆合法性及年检合格证明 车辆整备质量 汽车发动 机在各转速下运转平稳，是否有异响 汽车突然加速时，是否有突爆声、回火、放炮、断缸情况 汽车电控燃汽油喷射系统、汽车化油器及消声器是否有“回火”、“放炮”现象 汽车供油系统是否有“四漏”情况 汽车发动机机油压力，是否正常 汽车发动机点火系统，是否正常 汽车车架几何尺寸及地板等，是否良好 汽车动力性是否符合 GB/T18276 的要求 经对该车改装前核查，符合相关要求，可以进行燃气改装。车主确认签字：安装质量责 任人：年 月 日 年 月 日 备注：DB15/T 1063 2016 13 汽车燃 气改 装工 艺布 置图 车号 图号 车型 燃气类型 工艺责任人 质量保证工程师 日期 日期 备注：气瓶、加 气口、管 路（钢、柔 性）、减压 调节 器、气 压（量）显示 装置、截止 阀、燃料 转换 开关、电磁 阀、电子 控制 单元 等部件 应在 此图 中明 确标 注，标明相 对位 置及 尺寸（单 位 mm）。DB15/T 1063 2016 14 汽车燃 气改 装工 艺布 置图 车号 图号 车型 燃气类型 工艺责任人 质量保证工程师 日期 日期 备注：气瓶、加气口、管路（钢、柔性）、减压调节器、气压（量）显示装置、截止阀、燃 料转换开关、电磁阀、电子控 制单元等部件应在此图中明确标注，标明相对位置及尺寸（单位mm）。DB15/T 1063 2016 15 气瓶、支架 设计 选型 记录 表 支架型号（见下图）备 注 设 计 年 月 日 审 核 年 月 日 DB15/T 1063 2016 16 安装前 资料 审查 记 录 1 序号 项 目 要 求 结 论 备注 1 安装许可证 1、安装工作在批准的许可范围内（包括资格项目和安装场地）；2、许可在有效期内。2 气 瓶 合格证 1、格式、内容符合车用气瓶安全技术监察规程、GB24160-2009 车用压缩天然气钢质内胆环向缠绕气瓶 或 GB17258-1998 汽车用压缩天然气钢瓶或其它相关标准要求；2、内容与气瓶标识一致。气瓶合格证、监检证书复印件、质量证明书粘贴于下页。质量证明书 监检证书 3 气瓶安全附件 气瓶瓶阀 安全阀 1、标志、产品合格证等质量证明文件内容应符合气瓶附件安全技术监察规程要求；2、质量证明文件内容应与附件标识一致。安全附件合格证粘贴于下页。爆破片 液位限制阀 易熔塞 质检员：年 月 日 监检员：年 月 日 DB15/T 1063 2016 17 安装前 资料 审查 记 录 2 序号 项 目 要 求 结 论 备注 1 汽车行驶证 行驶证载明车牌号、车架号应与 车辆一致。行驶证复印件粘贴于下页。2 加气口 质 量 证 明 文 件 应 与 专 用 装 置 标 识相符并符合相关标准要求。合格证等质量证明文件粘贴 于下页。3 气压（量）显示器 4 高压管及接头 5 截止阀 6 高压电磁阀 7 减压调节器 8 过流阀 9 滤清器 10 气体混合器或喷射器 质检员：年 月 日 审 核：年 月 日 DB15/T 1063 2016 18 安装前 资料 审查 记录 资料 粘贴处DB15/T 1063 2016 19 车用 气 瓶安 装记 录 表 1 汽车 车 属 单 位(主)联系电话 车牌号 车辆型号 车辆类型 整备质量 kg 车架编号 安装时间 年 月 日 气 瓶 安 装 状 况 初装 拆装 下 次 检 验 日 期 年 月 日 气瓶 开箱检查 出厂资料：合格证 批量质 量证书 附件：齐全 不 全 气瓶外观：完好 有缺陷 气瓶型号 产品编号 制造单位 制造日期 年 月 日 气瓶容积 L 气瓶重量 kg 气瓶规格 mm 水 压 试 验 压 力 30 MPa 公 称 工 作 压 力 20 MPa 气瓶结构 缠绕瓶钢瓶其它 支架 支架图号 制作单位 调压器 型 号 产品编号 制造单位 出厂日期 年 月 日 管线 材料牌号 材料规格 mm 安全 附件 名称及型号 产品编号 制造单位 出厂日期 年 月 日 其他 配件 充气阀型号 制造单位 压力显示器 制造单位 问题 记载 保管确认：检验员：日 期：DB15/T 1063 2016 20 车用气 瓶安 装记 录 表 2 序号 项 目 检 查 内 容 检查结果 1 整车质量 改装 后的整车质量增加不得超过原车整备质量的 5%2 安装图号 签字手续,单位确认章是否齐全。3 安装位置 后厢 车厢 货厢 驾驶室 4 气瓶安装 距离 气瓶与排气管之间的距离不得小于 100mm mm 气瓶最小离地距离应不小于 200mm mm 瓶阀与汽车外轮廓边缘的距离不应小于 200mm mm 5 支架安装 支架牢固度，扭力达到 100N。N 支架橡胶垫厚度不应小于 4mm mm 6 气瓶安装 强度试验 气瓶质量：kg 气瓶安装固定 后，在上、下、左、右、前、后六个方向上应能承受8 倍于充满额定工 作压力的天然气储气瓶重力的静力，且气瓶与固定座的固定点相对位移不许超过13mm。上 mm 下 mm 左 mm 右 mm 前 mm 后 mm 7 高压管线 布置合理，无碰撞和摩擦，固定卡不大于 600mm。mm 管线和接头与移动、旋转件之间的间距不得小于75mm mm 8 减 压 器 位置合理，水接口无漏水，气接口无漏气。9 气压显示器 位置合理，便于观察。10 加 气 阀 位置合理，距车外轮廓边缘应不小于 15mm。mm 11 气密性试验 P=20MPa 气瓶阀接口检查 充气口、减压器、气压显示器等接口检查 12 氮气置换 确认气瓶内气体。空气必须抽真空 空气氮气 气瓶和管路氮气置换，氮气压力不小于 0.1MPa MPa 13 电路安装 电器线路连接正确，仪表显示正常 14 安装在驾驶室或载人车厢内的气瓶 应 用 密 封 盒、波 纹 管 及 通 气 接 口 将 瓶 口 阀 及 连 接 的 高 压 接 头 与 驾 驶 室 或 载 人 车 厢 安全隔离。并做密封试验。通气接口至排气管距离250mm，通气总面积450mm2。管径 mm 距离 mm 气密：15 道路试车 天然气启动，油气转换，加速爬坡（20 度的坡度），制动无 异常 16 动力性能 车辆在改装前的功率输出值 整车在燃气时的功率输出值 问题记载 操作人：检验员：日期：DB15/T 1063 2016 21 燃气系 统气 密性 试验 记录 表 系统设计压力 MPa 试验压力 MPa 试验介质 试验环境温度 检漏方法 最低保压时间min 空气、氮气 天然气 肥皂水 检漏仪 压力试验 试验压力 MPa 试验 介质 试验环境温度 保压时间 min 检漏方法 有无异响 有无变形 有无 渗漏 试验结果 空气 氮气 空 气 氮 气 检漏试验 试验压力 MPa 试验 介质 试验环境温度 保压时间 min 检漏方法 有无渗漏 试验结果 20 天然气/检漏仪 F 试验员 日 期 年 月 日 质检员 日 期 年 月 日 监检员 日 期 年 月 日 DB15/T 1063 2016 22 F G 附 录 F（规范 性附 录）燃气汽 车改 装档 案 F.1 汽车燃 气改 装合 格证、车 辆行车 证（复印 件）。F.2 改装协 议书、质 量证 明书、永久 性铭 牌（拓印）。F.3 车用气 瓶安 装监 督检 验证 书。F.4 汽车燃 气改 装质 量证 明书。F.5 车燃气 改装 前检 查记 录表。F.6 汽车燃 气改 装各 零部 件使 用一览 表。F.7 车用气 瓶出厂 合格 证、质 量证明 书、监 督检 验报告 张贴单、燃气 专用 装置合 格证、管路（刚性、柔性）产品 合格 证、气压（量）显示 装置 产品 合格 证、减 压调 压器 产品 合格 证、截 止阀、电 磁阀、燃 料转换开 关产 品合 格证、解 码器、喷轨 合格 证应 贴在 张贴单 上存 档。F.8 汽车燃 气改 装工 艺布 置图。F.9 气瓶支 架制 作检 查记 录表。F.10 气瓶支 架强 度试 验检 查记 录表。F.11 关键项 目安 装检 查记 录及 整车技 术特 性表。F.12 汽车燃 气改 装各 工艺 安装 检验记 录流 转表。F.13 气密性 检验 记录 表。F.14 汽车燃 气改 装单 位特 种设 备安装 改造 修理 许可 证复 印件。F.15 车用气 瓶安 全使 用操 作说 明书、汽车 燃气 改装 安全 使用手 册。
