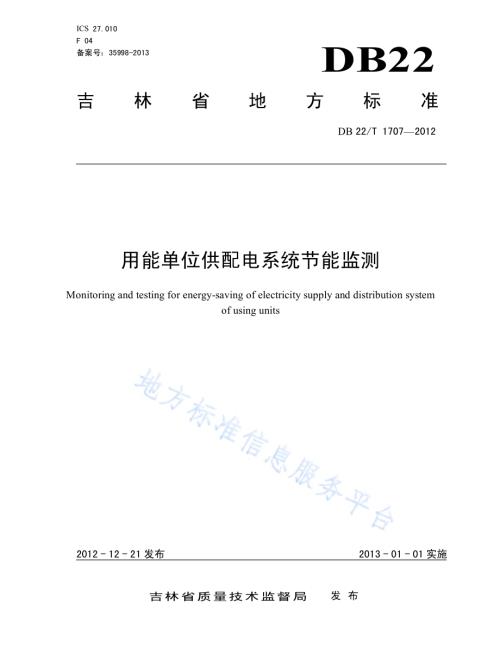

ICS 27.010 F 04 备案号：35998-2013 DB22 吉林省 地方标准 DB 22/T 1707 2012 用能单位供配电系统节能监测 Monitoring and testing for energy-saving of electricity supply and distribution system of using units 2012-12-21发布 2013-01-01实施 吉林省质量技术监督局 发布 DB22/T 1707 2012 I 前 言 本标准按照 GB/T 1.1 2009 给出的规则起草。本标准由吉林省工业和信息化厅提出并归口。本标准起草单位：吉林省节能监察中心、长春市节能监察支队、吉林市节能技术服务中心、白山市节能监察中心、中国第一汽车股份有限公司检测服务中心、吉林石油工程有限责任公司节能监测站、中国石油天然气股份有限公司吉林石化分公司检测中心。本标准主要起草人：高军、陆军，崔仲、李薇、白晶哲、张率研、张典、陶伟、刘方、唐宝坤、于 佳秀、王凯、冷劲松、牟润刚、郭明飞、谢波、石 岩、于生、才松 林、刘 进峰、张 绍 林。DB22/T 1707 2012 1 用能单位供配电系统节能监测 1 范围 本标准规 定了用 能单位 供配电系统 节能监测的检 查内容、测 试项目、测 试与计算、节能 指 标 合格 限值与评价。本标准 适用于用 能单位 供配电系统 节能监测。2 规范性引用文件 下列文件对于 本 文件 的 应用是必不可少 的。凡是注日期 的 引用文件，仅所注日期 的 版 本 适用于 本 文 件。凡是不注日期 的 引用文件，其最新版 本（包括所 有的 修改 单）适用于 本 文件。GB/T 3485 评价企 业 合理用电 技术 导 则 GB/T 13462-2009 电力变压器经济运行 GB 17167 用 能单位能 源计量器具配备 和 管理通 则 GB/T 24566 整流设备 节能监测 3 节能监测检查内容 3.1 供配电系统在用设备及 仪表无 国 家 明 令淘汰 的 产品。3.2 变、配电所 按规 定配备电 能 计量 仪表，配备 率、受 检率 应 符 合 GB 17167的有 关 规 定，并按 时做好运行 记录。3.3 变、配电所在 负荷侧 应配备 无功补偿装置，根据 运行 情况动态调 整 无功补偿装置 的 运行容量(不应过补偿)。3.4 安装两台 及 以上 变压器 的 变、配电所，应 制 定经济运行 方 案 并按 时填写 运行 记录。4 节能监测测试项目 节能监测测 试项目包括：日 负荷 率；变压器 负载 系 数；变 线损失 率；用电 体 系 功 率 因数；整流 装置效 率。5 节能监测测试与计算 DB22/T 1707 2012 2 5.1 监测 应在用电 体 系 处 于 正常 生 产 运行 工 况 下进行，连续性 生 产 用 能单位的测 试期 为 一 个代表 日（24小时）；非连续性 生 产 用 能单位的测 试期 为 一 个班制时间(小 于 24小时)，或多个连续班制时间之 和(小 于 24小时)。5.2 监测 所用 的 仪表 应 能 满足 监测 项目 的要 求，仪表 必 须完好，并 应在 检 定 周 期 之 内，测 试 仪表、测 试 条 件、测 试 和 计算 方 法 应 符 合 GB/T 3485和 GB/T 13462的有 关 规 定。测 试 数据每小时 准 点记录 一 次。5.3 日负荷率的计算 5.3.1 用电 体 系 小时平均负荷 与 小时 最 大负荷 的 数 值 之比 的 百 分 数，即 日 负荷 率 Kf。5.3.2 在 测 试期内，日 负荷 率 Kf按公 式（1）计算：%100max=PPKpf.（1)式 中：Pp 小时平均负荷，用电 体 系在 测 试期内 实际 用电 平均 有 功负荷，单位 为千瓦(kW)；其 数 值 等于 实际 用电量 除以 用电 小时数；Pmax 小时 最 大负荷，用电 体 系在 测 试期 出 现 的 最 大 的 小时 有 功负荷,单位 为千瓦(kW)。5.4 变压器负载系数的计算 5.4.1 电力变压器 测 试期 间平均输 出 视 在 功 率 与其 额 定容量 之比，即 变压器 负载 系 数，又称 变压器平均负载 系 数。5.4.2 在 测 试期内，变压器 负载 系 数 按公 式（2）计算：eSS=b.(1)式 中：Se 变压器 额 定容量，单位 为千 伏 安(kVA)，查 铭牌 或 设备 档 案；S 变压器 平均输 出 视 在 功 率，单位 为千 伏 安(kVA)，按公 式(3)计算：()()tE ESq p2 2+=.(2)式 中：t 变压器 投入 运行 的 累 计 时间，单位 为小时(h)；Ep 测 试期 间 变压器 负载侧 的 累 计 有 功 电量，单位 为千瓦时(kW h)；Eq 测 试期 间 变压器 负载侧 的 累 计 无功 电量，单位 为千 乏 时(kvar h)。5.4.3 变压器 负载 系 数 也 可用 公 式(4)计算其 近似 值：eII2 b.(3)式 中：I2 测 试期 间 变压器 负载侧 的 均 方 根 电流，单位 为安(A)；Ie 测 试期 间 变压器 负载侧额 定电流，单位 为安(A)，查 铭牌 或 设备 档 案。5.4.4 变压器 综 合 功 率 损 耗 率 最 低 时，其 输 出 视 在 功 率 与 额 定容量 之比，即 变压器 综 合 功 率 经济 负载系 数 z，按公 式(5)计算：DB22/T 1707 2012 3 k Q kQzQ K PQ K P+=0 0b.(4)eeSIIQ=00.(5)eekkSUUQ=.(6)式 中：P0 变压器 空 载损 耗，单位 为千瓦(kW)，查 铭牌 或 设备 档 案；Pk 变压器 额 定 负载损 耗，单位 为千瓦(kW)，查 铭牌 或 设备 档 案；KQ 无功 经济 当 量，单位 为千瓦每千 伏 安(kW/kVA)，可 由 GB/T 13462-2009 查 表 附 录 B求 得；Q0 变压器 励磁 功 率，单位 为千 乏(kvar),按公 式(6)计算；Qk 变压器 额 定 负载 漏磁 功 率，单位 为千 乏(kvar),按公 式(7)计算；I0 变压器 空 载 电流，单位 为安(A)，查 铭牌 或 设备 档 案；Uk 变压器 短路 电压，单位 为 伏(V)，查 铭牌 或 设备 档 案；Ue 变压器 额 定电压，单位 为 伏(V)，查 铭牌 或 设备 档 案。5.5 变线损失率的计算 5.5.1 供 给 用电 体 系 的 电量 由 体 系 受 电 端 经变电所 至低 压供配电 线 路末端 所 损 耗 的 电量 之 和 占 体 系 总 供 给 电量 的 百 分 数，即 变 线损失 率。5.5.2 在 测 试期内，测 算 以 下 参 数：a)用电 体 系 实际 总 供 给 电量 Erp，单位 为千瓦时(kW h)；b)每台 变压器 的 损 耗 Es，按公 式(8)计算：k sE E E D+D=D0.(7)tUUP Ee210 0=D.(8)t P Ek k2b=D.(9)式 中：Es 变压器 损 耗 有 功 电量，单位 为千瓦时(kW h)；E0 变压器 空 载损 耗 有 功 电量，单位 为千瓦时(kW h)；Ek 变压器 负载损 耗 有 功 电量，单位 为千瓦时(kW h)；U1 变压器运行电压(平均 值)，单位 为 伏(V)；变压器 负载 系 数。c)每条线 路 的 损 耗 Esx，按公 式(11)计算：3 210-=Di i sxRt mI E.(10)DB22/T 1707 2012 4()2 1 201 r r L R R+=.(11)()20 004.01-=T r.(12)()225220 004.0-=kIIT rix.(13)2520-=xxTTk.(14)式 中：Esx 每条线 路 损 耗 的有 功 电量，单位 为千瓦时(kW h)；m 相 数 系 数，单 相 2=m,三相三 线 3=m，三相四 线 5.3=m；Ii 线 路 中 运行电流 的 均 方 根 值，单位 为安(A)；R 每 相 导 线 的 电 阻，单位 为 欧()，按公 式(12)计算；ti 线 路 中 电流运行 时间，单位 为小时(h)；R20 在 温度 20 时每千 米 导 线 的 电 阻 值，单位 为 欧 每千 米(/km)，由 线 缆手册 查 取；L 线 路 的长 度，单位 为千 米(km)；r1 环境温度 对电 阻 的 修 正 系 数，按公 式(13)计算；T 测 试期内 的 平均 环境温度，单位 为 摄氏度()。r2 导 线负荷 电流引 起的 温升 对电 阻 值 的 修 正 系 数，按公 式(14)计算；Tx 导 线 允许 最 高 温度，裸 导 线 Tx=70，绝缘 导 线 Tx=65，1 kV 3 kV电 缆 Tx=80，6kV电 缆 Tx=65，10 kV电 缆 Tx=60。I25 环境温度 为 25 时 导 线 允许 载 流量，单位 为安(A)，由 线 缆手册 查 取；k 温度换 算系 数，一 般取 k=1.05，或 由公 式(15)计算 得 出。d)电 气 仪表 元 件 的 损 耗 Ey，单位 为千瓦时(kW h)，在 现 场 监测 时，允许忽略 不计。5.5.3 测 试期 的 变 线损失 率 按公 式（16）计算：%1002 11 1D+D=rpnsxnsEE Ea.(15)式 中：n1 变压器 台数；n2 线 路 条数。5.6 用电体系功率因数的计算 5.6.1 以 用电 体 系 有 功 电量与 无功 电量 为 参 数 计算 得 出的 功 率 因数，即 用电 体 系 功 率 因数 j cos，又称 用电 体 系 加权 平均功 率 因数，按公 式（17）计算：()()2 2cosrq rprpE EE+=j.(16)式 中：Erq 供 给 用电 体 系 的 总 无功 电量，单位 为千 乏 时(kvar h)。5.6.2 当 变压器配 有 功 率 因数表时，可 直接读取 功 率 因数 j cos 的 值。DB22/T 1707 2012 5 5.7 整流装置效率的测试与计算 5.7.1 整流设备 要 采 用变压器 有 载调 压 代 替感 应 调 压，以 提高 整流 效 率和 自 然 功 率 因数。整流设备应 配备 直 流电压、电流、电 能 计量 仪表，监测 条 件、监测方 法 和 计算 方 法 应 符 合 GB/T 24566的有 关 规 定。5.7.2 监测 应在整流设备 工 作 正常，直 流 负荷 达到 额 定值 的 70%以上时 监测 2小时。5.7.3 在整流设备 的 输 入端 和 输 出 端 用在 线仪表或 电 能(或 电 功 率)测 试 仪 同 时 进行 监测，每 15分 钟 记录 一 次(对于电压变 化 频繁 的 整流设备应 缩短 每次记录 的 时间间 隔)，取 算 术 平均 值，计算 出 电 能 量(或 电 功 率)。5.7.4 电 能 利 用 率 即 整流 装置效 率按公 式(18)或 公 式(19)计算：%100=jzWWh.(17)或：%100=jzPPh.(18)式 中：整流 装置效 率；Wz 直 流 输 出 电 能 量，单位 为千瓦时(kW h)；Wj 交 流 输 入 电 能 量，单位 为千瓦时(kW h)；Pz 直 流 输 出 电 功 率，单位 为千瓦(kW)；Pj 交 流 输 入 电 功 率，单位 为千瓦(kW)。6 节能指标合格限值 6.1 日负荷率 日 负荷 率 Kf 90%。6.2 变压器负载系数 变压器 负载 应 符 合 以 下 要 求：a)对于变压器 单 台 运行 时，2zb 1；b)对于 有 两台或两台以上 变压器 并 列运行 时，应 按 设计 或 相 应 的 经济运行 方 式 运行。6.3 变线损失率 变 线损失 率 应 符 合 以 下 要 求：a)对于 一 次 变压，3.5%；b)对于 二 次 变压，5.5%；c)对于 三 次 变压，7%；d)用电 体 系 中单 条线 路 的 损 耗 电量应 小 于 该 线 路首端 输 送 的有 功 电量 的 5。6.4 用电体系功率因数 用电 体 系 功 率 因数 j cos 0.9。6.5 整流装置效率 DB22/T 1707 2012 6 6.5.1 整流 装置效 率 应 符 合 以 下 要 求：a)输 入 功 率 在 1MW及 以上 的 整流 装置，90%；b)输 入 功 率 在 1MW以 下 的 整流 装置，85%。6.5.2 整流设备在 额 定 负荷 运行 时 的 效 率 转换 指 标 应 达到如 下 要 求：a)直 流 额 定电压在 100V以上 的 整流 装置，95%；b)直 流 额 定电压在 100V及 以 下 的 整流 装置，90%。7 节能监测评价 7.1 监测 结果 应 形成 监测 报 告，见 附 录 A。监测 指 标 全部 合格，方 可 认 定 为“用 能单位 供配电系统 节能监测 合格”。7.2 对 节能监测 不合格 者，监测单位 应 提出 改进 和 处 理 意见。DB22/T 1707 2012 7 A A 附 录 A（规范性附录）用能单位供配电系统节能监测报告 A.1 用能单位供配电系统节能监测报告格式见表 A.1。表 A.1 用能单位供配电系统节能监测报告 编号：用 能单位 名 称 监测 通 知号 用电系统 名 称 监测 日期 监测 依 据 检 查 内 容 检 查 结 果 1.供配电系统在用设备及 仪表 是 否 有国 家 明 令淘汰 的 产品。2.变、配电所 按规 定配备电 能 计量 仪表，配备 率、受 检率 应 符 合 GB 17167的有 关 规 定，并按 时做好运行 记录。3.变、配电所在 负荷侧 应配备 无功补偿装置，根据 运行 情况动态调 整 无功补偿装置 的 运行容 量(不应 过补偿)。检 查 项 目 4.安装两台 及 以上 变压器 的 变、配电所，应 制定经济运行 方 案 并按 时填写 运行 记录。测 试 项 目 测 试 结 果 合 格 指 标 1.日 负荷 率 2.变压器 负载 系 数 3.变 线损失 率 4.用电 体 系 功 率 因数 监 测 项 目 5.整流 装置效 率 评价 结 论、处 理 意见 及 建议：监测 负 责人：审 核 人：监测单位：技术 负 责人：年 月 日 _
