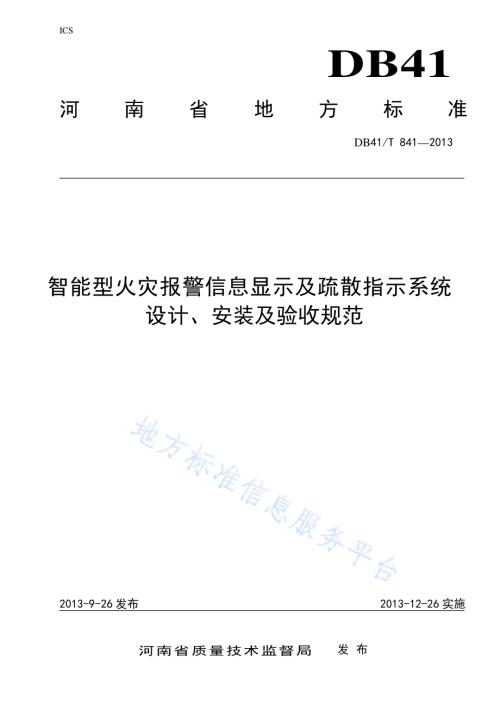

ICS DB41 河南省地方标准 DB41/T 8412013 智能型火灾报警信息显示及疏散指示系统设计、安 装及验收 规范 2013-9-26 发布 2013-12-26 实施 河南省质量技术监督局 发布 DB41/T 8412013 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 南省 公安 厅消 防局提 出。本标准 起草 单位：河 南省 公安消 防总 队、湖南 汇博 电子有 限公 司。本标准 主要 起草 人：王建 刚、牛军、韩建 平、刘正 勤、丁 玮、王金 玲。本标准 参加 起草 人：赵伟刚、赵洪 光、刘新兵、李志民、康建国、马艳 锋、康大生、王新 凯、焦科龙、刘 志亮、王肖、孟庆 伟、夏冰、于领。DB41/T 8412013 1 智 能型火 灾报警信 息显示 及疏散指 示系统 设计、安 装及验 收规范 1 范围 本标准 规定 了智 能型 火灾 报警信 息显 示及 疏散 指示 系统的 术语 和定 义、系统 设 计、安 装调 试及 验 收。本标准 适用 于河 南省 区域 内新建、改 建、扩建 建设 工 程中设 置智 能型 火灾 报警 信息显 示及 疏散 指 示系统的 设计、安 装和 验收。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用于本 文件。GB 13495 消防 安全 标志 GB 15630 消防 安全 标志 设置要 求 GB 17945 消防 应急 照明 和疏散 指示 系统 GB 50116 火灾 自动 报警 系统设 计规 范 GB 50166 火灾 自动 报警 系统施 工及 验收 规范 GB 50303 建筑 电气 工程 施工质 量验 收规 范 GA 836 建 设工 程消 防验 收评定 规则 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 智能型 火灾 报警 信息 显示 及疏散 指示 系统 具备根 据火 灾发 生部 位的 不同自 动调 整疏 散指 示方 向或疏 散指 示信 息功 能的 系统（以下 简称 系统），包含网 络式 和独 立式 两种。3.2 火灾报 警信 息显 示及 疏散 指示灯 在正常 监视 状态 下，显示所在楼 层(区域)安 全疏 散信息，在火 灾报 警状 态 下，显示 火灾 发生 的楼层（区 域）信息，同 时发 出安全 疏散 语音 提示、文 字或图 形指 示疏 散信 息的 灯具 3.3 火灾报 警信 息显 示及 疏散 指示控 制器 与火灾报警 控制器 联动，能 实时将火 灾报警 信息传送 到火灾报 警信息 显示及疏 散指示灯 的控制 装置。DB41/T 8412013 2 3.4 独立式 火灾 报警 信息 显示 及疏散 指示 系统 由一个 或多 个火 灾报 警信 息显示 及疏 散指 示灯 组成 的系统。在正 常监 视状 态 下，显示 所在 楼层（区域）安 全疏 散信 息，在火 灾 报警状 态下，可 以接 收火 灾 报警控 制器 或独 立式 火灾 探测器 的火 灾报 警信 号，并显示 火灾 报警 信息，同 时发出 安全 疏散 语音 提示、文字 指示 的系 统。3.5 网络式 火灾 报警 信息 显示 及疏散 指示 系统 由火灾 报警 信息 显示 及疏 散指示 控制 器和 多个 火灾 报警信 息显 示及 疏散 指示 灯等组 成的 系统。与 火灾报警 控制 器联 动，在正 常监视 状态 下，显示 所在 楼层（或区 域）安全 疏散 信息，在火 灾报 警状 态 下，实时显 示火 灾发 生楼 层（或区域）信 息，同时 发出 安全疏 散语 音提 示、文字 指示的 系统。4 系统设 计 4.1 一般规 定 4.1.1 智能型 火灾 报警 信息 显示 及疏散 指示 系统 应独 立设 置，并 与火 灾报 警系 统联 动，承 担显 示现 场发生火 灾的 部位 信息（包 括楼层、房 间等）、疏 散 信息提 示（疏散 方向、安 全出口 等）和安 全疏 散语 音提示的 任务。4.1.2 火灾报 警信 息显 示及 疏散 指示灯 应能 显示 所在 部位 的楼层 信息。在火 灾报 警状态下，能够按 火灾发生 的顺 序显 示即 时火 灾发生 部位，同时能 用文 字、图形等 方式 指示 正确 的疏散 方向 或提 醒禁止通行等，同 时能 发出 安全 疏散 的语音 提示。4.1.3 指示灯 显示 亮度 应不 小于50cd/m2 且不大 于 300cd/m2。语 音提 示的 音量 在正 前方 1m 处测 的声压级应 在70dB 115dB（A 计权）范围 内，且清 晰可 辨。4.1.4 独立式 火灾 报警 信息 显示 及疏散 指示 灯应 能接 收火 灾报警 控制 器或 火灾 探测 器的火 灾报 警信号。4.1.5 网络式 火灾 报警 信息 显示 及疏散 指示 系统 应能 与火 灾报警 控制 器连 接，并可 获取火 灾报 警控 制器的所 有火 灾报 警信 息，并显示 现场 人员 可识 别的 火灾部 位。控制 器应 能记 录故障、报 警信 息，记 录 数量应不 小于 1000 条。4.1.6 网络式 火灾 报警 信息 显示 及疏散 指示 系统 控制 器应 具备手 动/自动 两种 控制 方式，无人值 守时 系统不得 处于 手动 状态。4.2 系统设 置 4.2.1 根据 GB 50116 的相 关规 定，区域火 灾报 警宜 采用独 立式火 灾报 警信 息显 示及 疏散指 示系 统。对集中报 警和 控制 中心 报警 系统的 特一 级一 级建 筑应 采用智 能型 网络 式火 灾报 警信息 显示及疏 散指 示系统。4.2.2 应在每 个楼 层的 楼梯 口、消防电 梯前 室和 疏散 通道 等部位 设置 能显 示着 火楼 层和部 位的 火灾 报警信息 显示 及疏 散指 示灯。4.2.3 安全出 口和 疏散 门的 正上 方应采 用“安全 出口”和“本层（或X 层）”作为 指示标 识；在 疏散通道中，应 按照 国家 相关 标准的 规定 进行 安装。4.2.4 网络式 火灾 报警 信息 显示 及疏散 指示 系统 控制 器应设置在 消防 控制 室内。4.2.5 智能型 火灾 报警 信息 显示 及疏散 指示 灯的 设置 应符 合 GB 15630 相关规 定。DB41/T 8412013 3 4.2.6 供电系 统的 设计 应按 照以 下要求 设置：a)系统可 采用 集中 供电 方式 或独立 式电 源供 电方 式。b)智能型 火灾 报警 信息 显示 及疏散 指示 控制 器应 能监 控并显 示电 源的 工作 状态。c)集中供 电电 源宜 采用 专用 直流安 全电 源，电源 设计 容量应 不小 于系 统工 作容 量的1.5 倍。供电电源设 计容 量应 能保 证在 主电断 电情 况下，系 统可 正常工 作90min。d)供电电 源应 具备 主、备电切换功 能；对备用 电池 进行充电 的功 能；对主电 和备电故 障的 监控 和显示功 能。4.2.7 智能型 火灾 报警 信息 显示 及疏散 指示 系统 的布 线、接地设 计应 符 合 GB 50116 的相关 规定。5 安装调 试 5.1 智能型 火灾 报警 信息 显示 及疏散 指示 系统 的安 装应 按照工 程设 计文 件和 技术 标准进 行。5.2 安装应 具备 下列 条件：设计文 件及 设备 布置 平面 图、接 线图、安 装图、系 统图等 技术 文件；符合消 防产 品市 场准 入制 度要求 的有 效证 明文 件；产品出 厂检 验合 格证 和使 用说明 书；相关系 统设 备、材料 及配 件齐全 并能 保证 正常 施工；现场满 足正 常安 装要 求。5.3 系统安 装时 不得 随意 更改 相关设 计文 件，确需 更改 设计时，应 由原 设计 单位 负责更 改。5.4 系统的 安装 调试 应与 火灾 自动报 警系 统的 安装 调试 同步进 行。5.5 系统安 装前，应按 GB 50166 中的 规定 对设 备、材料及 配件进 行现 场检 查，检查 不合格 者不 得使用。5.6 智能型 火灾 报警 信息 显示 及疏散 指示 灯如 安装 在轻 质墙上 时，应采 取加 固措 施。5.7 系统的 布线 按GB 50303 的规定进 行，专用 电源 安装、接地 应按 GB 50166 的规定进行。5.8 系统安 装结 束，应通 电检 查调试，并 按附 录A 的要 求进行 记录。5.9 系统安 装及 调试 结束，安 装单位 应对 系统 的安 装质 量进行 全数 检查，并 出具 竣工图 及竣 工报 告。6 验收 6.1 智能型 火灾 报警 信息 显示 及疏散 指示 系统 的竣 工验 收时，安装 单位 应提 供下 列技术 资料：验收申 请报 告和 施工 设计 图纸；系统主 要产 品的 检验 报告、出厂 合格 证及 使用 说明 书等技 术文 件；系统调 试检 验记 录；系统安 装检 测报 告。6.2 对系统 功能 进行 验收，应 按附 录B 的要求 进行 记录。6.3 智能型 火灾报警 信息 显示 及疏散 指示 灯应 符合 GB 17945 和 GB 13495 的要求。6.4 智能型 火灾 报警 信息 显示 及疏散 指示 系统 的竣 工验 收除按 本标 准规 定的 要求 进行外，还 应执 行 GA 836 的规定。DB41/T 8412013 4 A A 附 录 A（规范 性附 录）智能型 火灾 报警 信息 显示 及疏散 指示 系统 调试 检验 记录表 智能型 火灾 报警 信息 显示 及疏散 指示 系统 调试 检验 记录见 表A.1。表A.1 智能 型火 灾报 警信 息显 示 及疏散 指示 系统 调试 检验 记录 工程名称 建设单位 施工单位 监理单位 项目 调验部位 施工单位调试记录 监理单位检验记录 在正常监视状态下信息显示功能（包含方向、楼层显示）在火灾报警状态下，响应火灾报 警控制发出的火灾报 警信息的响应 时间及信息显示功能（包含根据火 灾报警位置方向、楼层显示）是否符合 DB41/XXXXXXX 智 能型火灾报警信息显示 及疏散指示系 统设计、安装及验收 规范6.3 要求内容 监理工程师（建设单位项目负责人）（签章）：年 月 日 施工单位（项目负责人）：年 月 日 DB41/T 8412013 5 B B 附 录 B（规范 性附 录）智能型 火灾 报警 信息 显示 及疏散 指示 系统 验收 记录 表 智能型 火灾 报警 信息 显示 及疏散 指示 系统 验收 记录 见表B.1 表B.1 智能型 火灾 报警 信息 显示 及疏散 指示 系统 验收 记录 表 工程名称 建设单位 设计单位 监理单位 施工单位 序号 验收项目名称 检查内容记录 检查评定结果 1 2 3 4 5 6 验收结论 验 收 单 位 建设单位：（单位印章）年 月 日 项目负责人：（签章）年 月 日 监理单位：（单位印章）年 月 日 项目负责人：（签章）年 月 日 施工单位：（单位印章）年 月 日 项目负责人：（签章）年 月 日 消防验收意见：验收人：年 月 日 _
