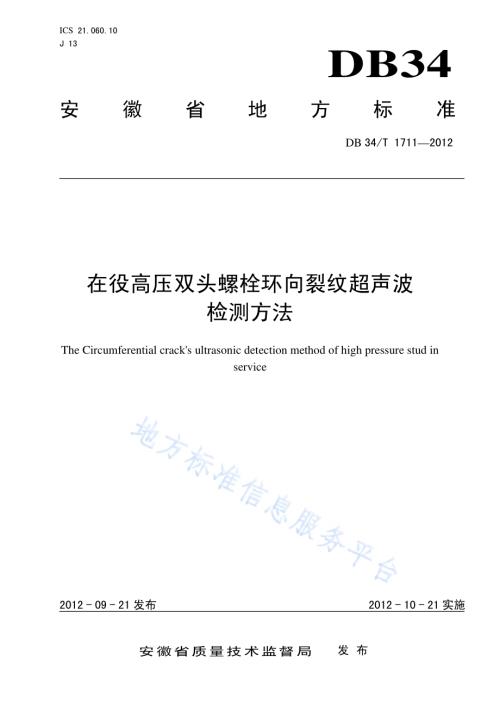

ICS 21.060.10 J 13 DB34 安徽省地方标准 DB 34/T 17112012 在役高压双头螺栓环向裂纹超声波 检测方法 The Circumferential cracks ultrasonic detection method of high pressure stud in service 2012-09-21发布 2012-10-21实施安徽省质量技术监督局 发布 DB34/T 17112012 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省特种设备检测院提出。本标准由安徽省特种设备安全标准化技术委员会归口。本标准负责起草单位：安庆市特种设备监督检验中心（原安徽省特种设备检测院安庆分院）。本标准参主要草人：金延芳、甘常霖、刘伟平、王从军、伍宗银、夏艳光、殷望庆、胡正生、陈征宇、贵波。DB34/T 17112012 1 在役高压双头螺栓环向裂纹超声波 检测方法 1 范围 本标准规定了 A 型脉冲反射式超声波探伤仪采用单直探头检测在役高压螺栓环向裂纹的方法和判定。本标准适用于 M36 在役高压紧固螺栓的超声波检测。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JB/T 4730.1 承压设备无损检测 第1部分 通用要求 JB/T 4730.3 承压设备无损检测 第3部分 超声检测 JB/T 9214 无损检测 A型脉冲反射式超声检测系统工作性能测试方法 JB/T 10061 A型脉冲反射式超声探伤仪通用技术条件 JB/T 10062 超声探伤用探头性能测试方法 3 一般要求 3.1 超声检测人员 超声检测人员的一般要求符合 JB/T 4730.1 的有关规定。3.2 检测设备 3.2.1 超声检测设备 应符合 JB/T 9214 的要求。3.2.1.1 探伤仪 A 型脉冲反射式超声波探伤仪，其工作频率范围为 0.5 MHz10 MHz，仪器至少在荧光屏满刻度的80范围内呈线性显示。探伤仪应具有 80 dB 以上的连续可调衰减器，步进级每档不大于 2 dB，其精度为任意相邻 12 dB 的误差在 1 dB 以内，最大累计误差不超过 1 dB。水平线性误差不大于 1，垂直线性误差不大于 5。其余指标应符合 JB/T 10061 的规定。3.2.1.2 探头 晶片频率范围 2.5 MHz5 MHz,晶片尺寸范围 925 mm，单晶直探头。DB34/T 17112012 2 3.2.1.3 超声探伤仪与探头的系统性能 在达到所探工件的最大检测声程时，其有效灵敏度余量应不小于 10 dB，远程分辨力不小于 30 dB；仪器和探头的组合频率与公称频率误差不得大于 10；仪器和探头组合的始脉冲宽度（在基准灵敏度下）：对于频率为 5 MHz 的探头，宽度不大于 10 mm，对于频率为 2.5 MHz 的探头，宽度不大于 15 mm；仪器和探头的系统性能应按 JB/T 9214 和 JB/T 10062 的规定进行测试。3.3 检测准备 3.3.1 了解被检测螺栓的名称、编号、规格、材质、热处理工艺及结构型式。3.3.2 将检测面进行打磨处理，表面粗糙度 Ra6.3 m,且端面须与轴线垂直。3.3.3 耦合剂应具有良好的透声性，且不损伤工件表面，如机油、浆糊、甘油等。3.3.4 按 JB/T 4730.3 要求进行仪器准备。4 检测步骤 4.1 探头的选择 见表 1。表1 不同规格螺栓探头的选择 螺栓规格 M56 M 56M 100 M100 可检裂纹深度 2.5 MHz 914 1420 2025 1.0 mm 探头型号 5 MHz-914 1420 0.75 mm 4.2 扫描速度 用锻件超声波检测标准试块中的 CS系列标准试块校准系统的零点，扫描速度由检验人员根据被检螺栓确定，调整以检测部位螺纹波在荧光屏满屏的 80显示。4.3 扫查灵敏度 以最大声程部位完好螺纹波波幅为满屏的 80为扫查灵敏度。4.4 检测步骤 4.4.1 2.5 MHz 的探头在检测面上来回缓慢移动，观察需探测部位螺纹波游走形态，完好部位的螺纹波见图 1。DB34/T 17112012 3 图1 4.4.2 在检测面沿螺栓外缘缓慢移动探头，观察螺纹波的变化，发现异常（如图 2），记录变化螺纹波的声程位置。裂纹裂纹 图2 4.4.3 当缺陷波幅高于前一个螺纹波波幅 7 dB 时，判定为裂纹。4.4.4 当用 2.5 MHz 的探头检测时，缺陷波幅小于等于前一个螺纹波波幅 7 dB，则换用 5 MHz 的探头进行检测，如缺陷波幅高于前一个螺纹波波幅 7 dB 时，判定为裂纹。5 评定 5.1 判定为裂纹，不合格。5.2 缺陷反射波幅小于等于基准灵敏度 7 dB 的较小信号应做好记录，进行监控，不定期进行复查。6 记录报告 检测报告应包括但不限于以下内容：a)委托单位；b)被检螺栓：名称、编号、材质、规格（单头螺纹长度）、热处理状况；c)检测设备：探伤仪、探头；DB34/T 17112012 4 d)表面状况、耦合剂；e)缺陷的位置和分布应在草图上予以标明；f)检测结果：合格、不合格或监控不定期复查；g)检测人员和责任人员签字及技术资格；h)检测日期。DB34/T 17112012 5 A A 附 录 A（规范性附录）在役高压双头螺栓超声波检测报告 报告编号：委托单位 设备或 部件名称 仪器型号 探头型号 仪器编号 表面状况 仪器有效期 耦合剂 螺 栓 参 数 缺 陷 序号 名称 编号 规格 材料 热处理状况 缺陷 位置 评定 备注 缺陷示意图：检测人员：年 月 日 审核：年 月 日 _
