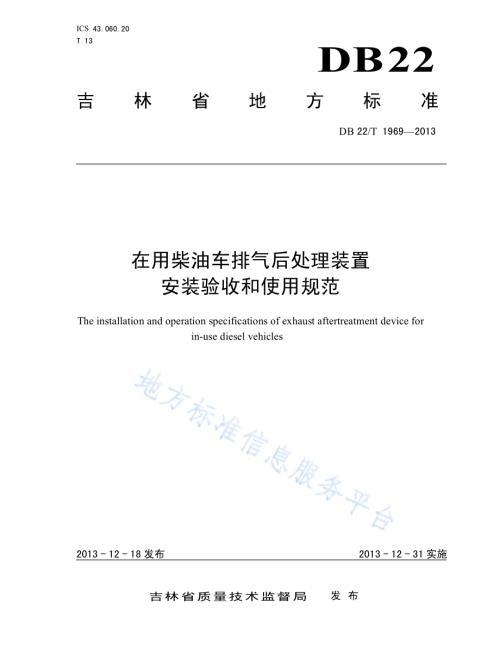

ICS 43.060.20 T 13 DB22 吉林省 地方标准 DB 22/T 1969 2013 在用柴油车排气后处理装置 安装验收和使用规范 The installation and operation specifications of exhaust aftertreatment device for in-use diesel vehicles 2013-12-18发布 2013-12-31实施 吉林省质量技术监督局 发布 DB22/T 1969 2013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本要求.2 5 安装.5 6 验收.5 7 使用管理.6 附录 A（规范性附录）车辆信息登记表.8 附录 B（规范性附录）在用柴油车后处理装置换装验收报告.9 DB22/T 1969 2013 II 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省工业和信息化厅提出。本标准由吉林省交通运输厅归口。本标准起草单位：中国第一汽车股份有限公司、吉林省众鑫汽车装备有限公司。本标准主要起草人：张克金、崔 龙、刘洪宝、张 佰禹、王丹、张 喆、张 苡铭。DB22/T 1969 2013 1 在用柴油车排气后处理装置安装验收和使用规范 1 范围 本标准规定 了 在用柴油车 排气 后处理装置安装、验收和使用的术语和定义、基本要求、安装验收和 使用要求。本标准 适 用 于 在用柴油车 排气系统改造采 用的 氧 化 型催 化 转 化装置（DOC）、颗粒氧 化 催 化 转 化装 置（POC）、壁流式 的 颗粒过滤 装置（DPF）、固体氨 的 选择 性 催 化 还原 装置（SSCR）的安装、验收和使用。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修改 单）适 用 于 本文件。GB 3847 车用 压燃式发动机 和 压燃式发动机 汽车 排气烟度排放 限 值及测量方法 GB/T 5181 汽车 排放 术语和定义 GB/T 16739.1 汽车 维修 业 开 业 条 件 第 1部分：汽车 整 车 维修企 业 GB/T 16739.2 汽车 维修 业 开 业 条 件 第 2部分：汽车 专项维修 业 户 GB 17691 车用 压燃式,气体燃料点燃式发动机与 汽车 排气污染物排放 限 值及测量方法(中国,阶 段)GB/T 17692 汽车用 发动机 净功率 测 试 方法 GB 18565 营 运车辆 综合 性 能 要求和 检 验 方法 GB 18566 道路 运输车辆 燃料 消耗 量 检 测 评价 方法 GB 19147 车用柴油()HJ 451 环境保护产品技 术要求 柴油车 排气 后处理装置 3 术语和定义 GB/T 5181 界 定的 以 及下列 术语和定义 适 用 于 本文件。3.1 在用柴油车排气系统改造 in-use diesel vehicle exhaust system retrofit 对 在使用 寿命周 期 内 不 符合当 前 排放 标准的柴油车，采 用 适 当 的 技 术 措施，改 善 排放 状况 的 过 程。3.2 金属蜂窝载体 metallic honeycomb substrate 用 于催 化 转 化装置的由金 属薄 壁 围 成 的 大 量 空间孔道 所 构成 的 类似蜂巢形状 的 空间结构零 件。该零件 应 具 有一定的 外廓形状，如圆柱状。DB22/T 1969 2013 2 3.3 金属纤维载体 metallic fiber substrate 一 种 由金 属纤 维 根据 使用要求 加 工 制 造，经复合纤 维 浆 料 浸渍 后 形成，涂覆 有 涂 料 和 催 化 剂 的金 属零 件。3.4 氧化型催化转化装置（DOC）diesel oxidation catalyst aftertreatment devices 采 用金 属蜂窝载 体，通 过催 化 氧 化 反 应，能降低 排气 中一 氧 化 碳（CO）、总碳氢 化 合 物（THC）和颗粒物（PM）中 SOF等 污染物排放量 的装置。3.5 颗粒氧化催化转化装置（POC）particulate oxidation catalyst devices 采 用金 属纤 维 载 体，通 过催 化 氧 化 反 应 来降低 排气 中的 颗粒物 的装置。3.6 壁流式的颗粒过滤装置（DPF）wall-flow diesel particulate filter devices 以堇青石，碳 化 硅或莫来石为材质 的 壁流式 的 颗粒过滤 装置,包括 涂覆 催 化 剂 和 不 涂覆 催 化 剂两种 形 式。3.7 固体氨的选择性催化还原装置（SSCR）solid ammonia selective catalytic reduction devices 采 用金 属蜂窝或 金 属纤 维 载 体，将 排气 中的 氮 氧 化 物（NOx）进 行 选择 性 催 化 还原转 化，以降低 NOx排放量 的 排气 后处理装置。该 装置 需 要使用 能产 生 还原 剂 的 固体物 质（例 如，能 解析 出 NH3的 活 性 物 质，简称 为 SSCR）。3.8 排气背压 exhaust back pressure 柴油 发动机排 出的 废 气 在 流 经 后处理装置 时 产 生 的 涡 流 和 脉冲相 对于 正常 气流所造 成 的 阻力（或 逆向 压 力）。3.9 再生 regeneration 颗粒物 在后处理装置的 载 体 中 积累到 一定 数 量 后 会导致 系统 的 背 压 上升 以 及 柴油 发动机 运 行 的 经济 性和 动 力 性 下 降。需 要 除去 其 中的 微 粒，恢 复载 体 被堵塞 的工 作面 的 过 程。4 基本要求 4.1 后处理装置 应 符合 下列 要求：性 能 和 质 量应 满足 HJ 451的规定；必 须密封，不应 有 直接向 环境 排放 的 泄 气 口；装置 应 在 样 件的 排气 入 口 段 设 置 背 压 的 检 测 口；使用 寿命 不 得 少于 10万 公 里 或 3年（以 先到者 为 准）；DB22/T 1969 2013 3 应 提 供 使用 维 护 说明书 和 产品质 量 检 测 报告。4.2 改造 车辆 应 符合 下列 要求：车辆 技 术 状况 良好，发动机 无漏水、无漏 油、无异响、怠速无抖 动、加 速无抖 动；车辆 实际 排放 水平 低 于 国 排放 限 值 的。4.3 承 装单位 应 符合 下列 要求：符合 GB/T 16739.1中 整 车 维修 技 术 条 件 或 GB/T 16739.2中汽车 发动机修 理 企 业 技 术 条 件要求；具 备 相 应 道路 运输 经营 许 可 证；主 修 技 术人 员 应 取得相 应 的 从 业 资格证；具 备 维修 竣 工 检 验 技 术人 员 和 相 应 的 设 施 要求；承 装单位 应 制 定安装和 调 试 规 程；承 装单位 应对 使用 方 的 驾驶 人 进 行 使用和 维 护 的 培训；承 装单位 应 建立顾客档 案，负责 定 期维 护；应 建立 完 善 的 售 后 维修 服务 体系，在后处理装置的使用 期 内，应 按照 售 后 服务 保 证 提 供 全 面 的售 后 服务。4.4 承 装单位和车辆 所 有单位 应 签 定安装 合 同。4.5 换装后车辆使用性 能。换装后车辆使用性 能 见 表 1、表 2、表 3、表 4。表 1 氧化型催化转化装置（DOC）使用性能指标 序号 项 目 技 术 指 标 试 验 方法 1 后处理装置 外形 尺寸 同 原 消 音器 GB 18565 2 排气 背 压，kPa 15 GB 17691 3 燃 油 经 济 性 恶 化 率，%3 GB 18566 4 轮边 功率降低，%5 GB 17692 5 轮边 功率 与 额 定 功率 的 百 分 比，%50 GB 3847 国 前 70 国 65 6 CO净 化 效果，%（根据 换装前 测量值改 善）国 60 GB 17691 国 前 60 国 55 7 THC净 化 效果，%（根据 换装前 测量值改 善）国 50 GB 17691 国 前 5000 国 15000 8 维 护间 隔，km 国 15000 GB 18565 注：此 处 所 说 的 维 护间 隔 是 指 车辆 维 护周 期 之 内 的 若干次 后处理装置 整修 的规定 里 程。DB22/T 1969 2013 4 表 2 颗粒氧化催化转化装置（POC）使用性能指标 序号 项 目 技 术 指 标 试 验 方法 1 后处理装置 外形 尺寸 同 原 消 音器 GB 18565 2 排气 背 压，kpa 15 GB 17691 3 燃 油 经 济 性 恶 化 率，%3 GB 18566 4 轮边 功率降低，%5 GB 17692 5 轮边 功率 与 额 定 功率 的 百 分 比，%50 GB 3847 国 前 45 国 45 6 净 化 效果（烟度 降低），%（根据 换装前 测量值改 善）国 40 GB 17691 国 前 5000 国 15000 7 维 护间 隔，km 国 15000 GB 18565 注 1：以 烟度 降低来 客 观 评 估 净 化 效果，其 中，采 用后处理装置 以 后 CO和 THC同步 降低，NOX的 排放 水平 不 变 或 略 微 降低。注 2：此 处 所 说 的 维 护间 隔 是 指 车辆 维 护周 期 之 内 的 若干次 后处理装置 整修 的规定 里 程。表 3 壁流式的颗粒过滤装置（DPF）使用性能指标 序号 项 目 技 术 指 标 试 验 方法 1 后处理装置 外形 尺寸 同 原 消 音器 GB 18565 2 排气 背 压，kpa 20 GB 17691 3 燃 油 经 济 性 恶 化 率，%3 GB 18566 4 轮边 功率降低，%5 GB 17692 5 轮边 功率 与 额 定 功率 的 百 分 比，%50 GB 3847 国 前 国 6 净 化 效果（烟度 降低），%（根据 换装前 测量值改 善）国 70 GB 17691 国 前 5000 国 10000 7 维 护间 隔，km 国 15000 GB 18565 注 1：以 烟度 降低来 客 观 评 估 净 化 效果，其 中，采 用后处理装置 以 后 CO和 THC同步 降低，NOX的 排放 水平 不 变 或 略 微 降低。注 2：此 处 所 说 的 维 护间 隔 是 指 车辆 维 护周 期 之 内 的 若干次 后处理装置 整修 的规定 里 程。DB22/T 1969 2013 5 表 4 固体氨的选择性催化还原装置（SSCR）使用性能指标 序号 项 目 技 术 指 标 试 验 方法 1 后处理装置 外形 尺寸 同 原 消 音器 GB 18565 2 排气 背 压，kpa 15 GB 17691 3 燃 油 经 济 性 恶 化 率，%3 GB 18566 4 轮边 功率降低，%5 GB 17692 5 轮边 功率 与 额 定 功率 的 百 分 比，%50 GB 3847 国 前 国 6 NOX净 化 效果，%（根据 换装前 测量值改 善）国 55 GB 17691 国 前 5000 国 15000 7 维 护间 隔，km 国 15000 GB 18565 注：此 处 所 说 的 维 护间 隔 是 指 车辆 维 护周 期 之 内 的 若干次 后处理装置 整修 的规定 里 程。5 安装 5.1 安装原则 5.1.1 采 用和 原 车 消 音器 外形 尺寸完全 一 致 的后处理装置。5.1.2 在 不改 变 原 车 消 音器 的 吊钩、吊架 或 托架连 接 点 位置 尺寸 的前提 下，按照安 全 系 数 不 低 于原 车 的 原 则，适 当 增 加 吊钩 和 吊架 的 强 度。5.2 安装 程序 a)填写 车辆信息登记表，并 将 车辆信息输 入 计算 机 数 据 库，车辆信息登记表 格 式 见 附录 A；b)换装前 排放 状况 测 试，填写 测 试 记录；c)对 车辆的安装 空间 尺寸 进 行 测量 核 定；d)绘 制 安装 图、制 作 或 选 购 相 关连 接 件；e)连 接 件 具 备后按安装 图 和 安装规 程 进 行 安装；f)安装后按 调 试 规 程 进 行调 试 和 检 验，合 格 的交 付 验收；g)驾驶 人 培训。6 验收 6.1 验收 单位 车辆 所 有 者 与 承 装单位 共同 进 行 验收。DB22/T 1969 2013 6 6.2 验收 应具备 的文件 资料 验收 应 具 备 下列 文件 资 料：车辆换装 合 同；生 产 供 应 商 对 产品 转 化 率、使用 寿命 和 质 量 担 保 的 书面承 诺；车辆信息表；安装 图纸；安装 调 试 规 程；安装和 调 试 记录；排放 检 验记录；驾驶 人 培训 记录；承 装单位按 合 同约 定的 指 标 项 目 的 检 验报告。6.3 验收 程序 6.3.1 审查 文件 资料 审查 提 供 的文件 资 料是 否齐全、完 整、准 确。6.3.2 外观检查 检 查各 管 路、电线、部 件的 布 置和安装 是 否 合 理，是 否 符合 安 全 规范，是 否 符合 安装 图纸 的规定，不应 降低 原 车辆的通 过 性。6.3.3 密封 性 检查 排气 后处理装置 各 部分不 得 有 排气 泄漏，例 如，排气 管 接 口 以 及 传感器 接 口 等 处的 泄漏。6.3.4 动力 性 检查 6.3.4.1 后处理装置的 背 压 检 查，应 符合 4.6的要求。6.3.4.2 轮边 功率 损 耗，应 符合 4.6的要求，必 要 时 可 到 专 业 检 测机 构 认 定。6.3.5 排 放检查 6.3.5.1 换装前后 净 化 效果 的 改 善 应 符合 4.6的要求。6.3.5.2 采 用 目 测法 检 查，以 油 门踏板全 开 持续 5s后 无 可 见黑 烟 为合 格。6.3.6 验收 报告 对 具 备验收 条 件的，车主 与 承 装单位 共同签署 验收报告。验收报告 见 附录 B。7 使用 管 理 7.1 应对 驾驶 人 员 组织 技 术 培训。7.2 使用 燃 油 应 符合 GB 19147的要求。7.3 监 测系统 警示 后处理装置出 现故障 时，必 须 排 除 故障 后 才 能 继 续 行驶。7.4 在 特 定 地 点（如加 油 站、经 过 易 燃物 品 时）应 强 制 终止 主 动 再 生 过 程。7.5 使用中 不 得 对 后处理装置 进 行 任何 改动。DB22/T 1969 2013 7 A A 附 录 A（规范性 附录）车 辆信息登记 表 A.1 车 辆信息登记 表 见 表 A.1。表 A.1 车 辆信息登记 表 车辆基本信息 车辆 所 有人；地址；联 系 电 话；品 牌 型 号；VIN码；号 牌 号 码；里 程 表 读 数 km；发动机型 号；发动机 号；注 册 登记 日期 年 月 日；换装前 实 测排放值；发动机排量 L；额 定 功率 kw；燃 油标 号；EGR系统（有）（无）；高 压 共 轨（有）（无）；自 由 加 速 烟度；后处理装置信息 装置 形 式(方 箱)(圆柱)(立 式)；装置 编 号；装置 类 别(DOC)(POC)(DOC+POC)（DPF）（SSCR）；换装 负责 人；生 产 单位；计算 机 录 入 编 号；换装 地 点；换装 日期 年 月 日；机动 车 所 有人 签 字（盖章）年 月 日 换装单位（盖章）年 月 日 DB22/T 1969 2013 8 B B 附 录 B（规范性 附录）在用柴油车后处理装置 换 装验收 报告 B.1 在用柴油车后处理装置 换 装验收 报告见 B.1。表 B.1 在用柴油车后处理装置 换 装验收 报告 车辆基本信息 车辆 所 有人；地址；联 系 电 话；品 牌 型 号；号 牌 号 码；VIN码；里 程 表 读 数 km；发动机型 号；发动机 号；注 册 登记 日期 年 月 日；发动机排量 L；后处理装置 类 别(DOC)(POC)(DOC+POC)（DPF）（SSCR）；换装 时 间：年 月 日；一、验收 项 目：1.装置 外 观 检 查:2.装置 密封 性 检 查:3.动 力 性 检 查：4.排放 检 查:二、验收 结 论：机动 车 所 有人 签 字（盖章）年 月 日 换装单位（盖章）年 月 日 DB22/T 1969 2013 9 B.2 本报告一 式 两 份，换装单位和 机动 车 所 有人 各 执 一份。_
