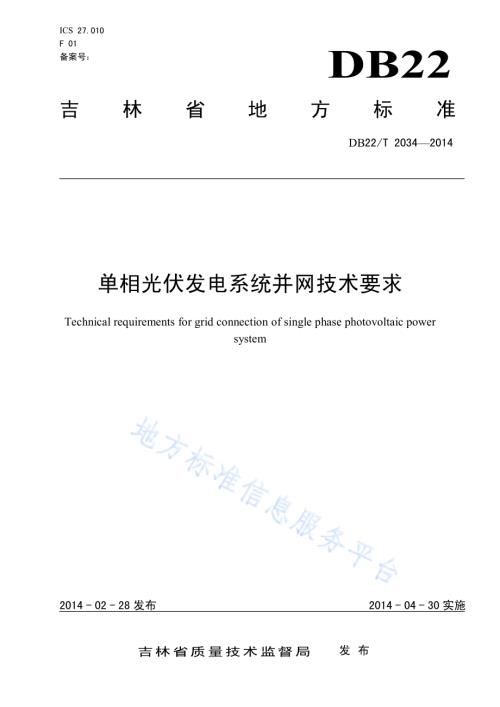

ICS 27.010 F 01 备案号：DB22 吉林省 地方标准 DB22/T 2034 2014 单相光伏发电系统并网技术要求 Technical requirements for grid connection of single phase photovoltaic power system 2014-02-28发布 2014-04-30实施 吉林省质量技术监督局 发布 DB22/T 2034 2014 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省电力监管业务办公室提出并归口。本标准起草单位：吉林省电力勘测设计院。本标准主要起草人：席皛、王丽娟、姚飞、田秀俊、张力、刘照晖、郑春姬、李伟、王旭、徐雪鹏、杨玉坤、关天昊、杨春男、刘凯、吕丹、牟杨、左明娜、任芳辉。DB22/T 2034 2014 1 单相光伏发电系统并网技术要求 1 范围 本标准规定了单相光伏发电系统并网点电能质量、安全 与保护、电能计量的要 求。本标准 适用于通过 220V电 压等级接入 电网，容 量 在 8kW及以下 的 新建、扩建或改建 的单相光伏发电 系统的并网要 求。2 规范性引用文件 下列文件对于 本 文件 的 应用是必不可少 的。凡是注日期 的 引用文件，仅注日期 的 版 本 适用于 本 文件。凡是不注日期 的 引用文件，其最新版 本（包括所有 的 修改 单）适用于 本 文件。GB/T 12325-2008 电能质量 供 电电 压偏差 GB/T 12326-2008 电能质量 电 压波动和闪变 GB/T 14549-93 电能质量 公 用 电网 谐波 GB/T 15945-2008 电能质量 电力系统 频率偏差 GB/T 24337-2009 电能质量 公 用 电网 间谐波 GB 2894 安全标 志及其使用导 则 DL/T 448 电能计量 装置技术 管 理 规 程 3 术语和定义 下列术语和 定 义适用于 本 文件。3.1 单相光伏发电系统 single phase photovoltaic(PV)power system 利用太阳 电 池 的光伏 效应，将太阳辐射 能 直接转换成 电能的单相光伏发电系统。3.2 逆变器 inverter 将直流 电 变换为交流 电的 装置。3.3 并网点 point of interconnection 光伏发电系统 与 电网 之间 的 连接 点。该 电网 可 能 是 公 共 电网，也可 能 是用户 电网。3.4 公共连接点 point of common coupling DB22/T 2034 2014 2 用户接入 公 用 电网的 连接处。3.5 孤岛 islanding 包 含负荷 和 光伏发电系统的 部分 电网，脱离 主网 后继续孤立运行 的 状态。孤岛 可 分 为 非 计 划性孤岛 和 计 划性孤岛。注：非 计 划性孤岛指非 计 划、不 受控地 发 生孤岛。计 划性孤岛指 按 预先配 置 的 控制策略，有 计 划地 发 生孤岛。3.6 防孤岛 anti-islanding 防止非 计 划性孤岛现象 的发 生。4 电能质量 4.1 电压偏差 单相光伏发电系统并网点的电 压偏差应 符合 GB/T 12325-2008中 4.3要 求。4.2 频率 单相光伏发电系统并网点的 频率偏差应 符合 GB/T 15945-2008中 3.1要 求。4.3 电压波动和闪变 单相光伏发电系统并网点的电 压波动和闪变应 符合 GB/T 12326-2008中 4和 5的要 求。4.4 谐波和间谐波 单相光伏发电系统并 入 电网的 第一 公 共连接 点 注入 的 谐波 电 流应 符合 GB/T 14549-93中 5的要 求，间谐波应 符合 GB/T 24337-2009中 4的要 求。其 中，单相光伏发电系统 向 电网 注入 的 谐波 电 流 允许值 按 此 单 相光伏发电系统 在该 点的 协议 容 量 与其 公 共连接 点的 供 电设 备 容 量 之 比进行分配。4.5 功率数因 单相光伏发电系统的 功 率 因数 应不 小 于 0.95（超前 或 滞后）。4.6 直流分量 单相光伏发电系统 向 并网点 注入 的 直流 电 流 分 量 不应 超 过其交流 电 流 额 定 值 的 0.5%。5 安全与保护 5.1 并网专用开关设备 单相光伏发电系统 应在 并网点设 置 专 用 开 关设 备，专 用 开 关设 备 应 符合 以下 要 求：易操作；可 闭锁；具 有 明 显开断指示；DB22/T 2034 2014 3 具备开断故障 电 流 能力。5.2 电压保护 当 单相光伏发电系统并网点电 压 超 出 表 1要 求 的 范围时，单相光伏发电系统 应 停止向 电网 送 电。表 1 单相光伏发电系统并网点电压异常时的响应 并网点电 压 最 大跳闸时 间 U50%UN 0.1 s 50%UN U85%UN 2.0 s 85%UN U 110%UN 连 续运行 110%UNU135%UN 2.0 s 135%UN U 0.05 s 注 1：UN为 并网点电网的标 称 电 压。注 2：最 大跳闸时 间是 指异常状态 发 生到 单相光伏发电系统 逆 变 器停止向 电网 送 电 时 间。5.3 频率保护 当 单相光伏发电系统并网点 频率 超 出 49.5 Hz 50.2 Hz范围时，单相光伏发电系统 应在 0.2 s内停 止向 电网 送 电。5.4 防孤岛保护 单相光伏发电系统 应 具备 监测 孤岛且立即断开 与 电网 连接 的能力，当 并网点 失 压 时，单相光伏发电 系统 应在 2 s内 与 电网 断开。5.5 恢复并网 系统发 生扰 动导 致 光伏发电系统 停止送 电 后，在 电网的电 压和频率 恢复 到 正 常范围 之 前，单相光伏 发电系统 不 允许 并网。在 电网电 压频率 恢复正 常后，单相光伏发电系统 需 要 经 过 一 个 可 调 的 延 时时 间 后 方 可 送 电,送 电 延 时时 间 大 于 20 s。5.6 安全标识 单相光伏发电系统并网点 应有 醒目 标 识。标 识 应 标明“小 心 有 电”、“闪 电标 识”、“双 电 源”等 提 示性 文 字 和 符 号。标 识 的 形 状、颜色、尺寸 和 安 装 高度 应 符合 GB 2894的相关要 求。6 电能计量 6.1 计量点 单相光伏发电系统 上 网电量计量点 原 则 上 应 设 在 单相光伏发电系统 与 电网的 产权 分 界 处。6.2 电能计量 装置 单相光伏发电系统 上 网电能计量 装置 的 技术 要 求应 符合 DL/T 448以及 相关标准、规 程 的要 求。_
