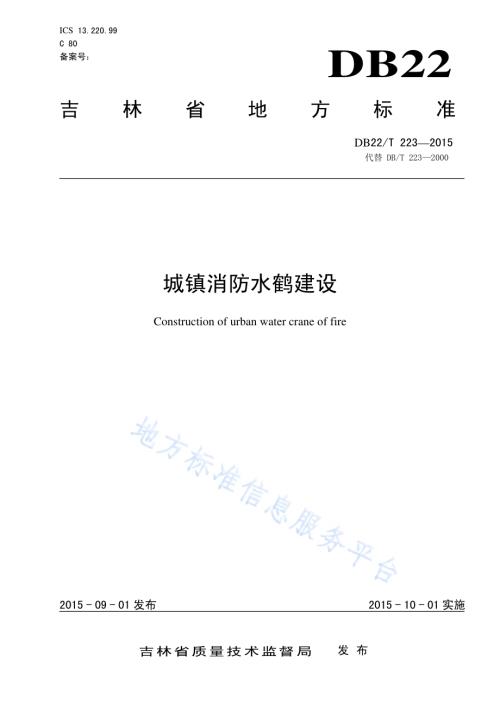

ICS 13.220.99 C 80 备案号：DB22 吉林省地方标准 DB22/T 2232015 代替 DB/T 2232000 城镇消防水鹤建设 Construction of urban water crane of fire 2015-09-01发布 2015-10-01实施吉林省质量技术监督局 发布 DB22/T 2232015 I 前 言 本标准按照GB/T 1.12009 给出的规则起草。本标准代替了DB22/T 2232000 城市消防水鹤建设标准，与该标准的主要变化如下：修改了名称；删除了总则（见 2000 年版的 2 章）；删除了验收与管理章节（见 2000 年版的 6 章）；增加了防寒章节（见 6章）；本标准由吉林省公安消防总队提出。本标准由吉林省公安厅消防局归口。本标准起草单位：吉林省公安消防总队战训处。本标准主要起草人：王伟、于杰武、张正利、张存、高洋、赵新文、王尧、徐洪彬、韩英伟、张启亮。本标准的历次版本发布情况为：DB22/T 2232000；DB22/T 2232015。DB22/T 2232015 1 城镇消防水鹤建设 1 范围 本标准规定了城镇消防水鹤建设的术语和定义、布局与选址、设计制造、防寒、施工与安装。本标准适用于城镇消防水鹤的建设。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。GB 50974 消防给水及消火栓系统技术规范 GA 8212009 消防水鹤 DB22/T 4622009 城市消防取水设施规划建设标准 3 术语和定义 下列术语和定义适用于本文件。3.1 城镇 town 国家按行政建制设立的市、镇。3.2 城镇建成区 area of built district 城镇行政区内实际已成片开发建设，市政公用设施和公共设施基本具备地区。3.3 市政消火栓 municipal fire hydrant 设置在城镇给水管网上的公共消防供水装置。由阀、出水口和壳体组成。3.4 消防水鹤 water crane of fire 城市给水系统消防专用取水设施，由地下部分（主控水阀、排放余水装置、启闭联动机构）和地上部分（引水导流管道和护套、消防水带接口、旋转机构、伸缩机构等）组成，具有可摆动、可伸缩、防冻、启闭快速等特点，多用于消防车快速上水。4 布局与选址 4.1 城镇应按 GB 50974 要求建设市政消火栓，并增设消防水鹤补充。4.2 城镇消防水鹤的布局应满足 2 支19 mm 水枪(流量 6.5 l/s)的供水量。4.3 消防水鹤布局如下：a)消防水鹤布局应符合 DB22/T 4622009的 4 章规定：b)城镇主干道消防水鹤保护半径不应大于 800 m；DB22/T 2232015 2 c)城镇主干道消防水鹤间距不应大于 700 m，每1 km2不应少于2 个，布置宜为等边三角形。4.4 消防水鹤的选址应符合下列条件：a)街路有地下消防给水管网，道路畅通。b)距街、路边缘不应超过 1 m，距建筑外墙不应小于 5 m。c)应设置在交通便利道路的绿岛或人行步道内，其放水管对应的路面应有雨水井。5 设计制造 5.1 消防水鹤的外观、材料、螺纹、进水口及连接管件法兰连接尺寸、密封性能、水压强度、排放余水装置、接口、最小过流口径应符合 GA 8212009 的6 章规定，同时还应符合下列要求：a)放水阀门开关应快速、灵活、可靠；b)放水阀门与给水管网干管之间应设检修阀门；c)放水阀门的钥匙应为正五边形，边长 2 cm，并有锁闭装置；d)横向放水管长度不小于 2.5 m；e)宜设置阀门开启远程监测装置。6 防寒 6.1 防寒措施设置原则 根据地下水位较高、消防水鹤井内温度较低时，宜采取防排水与防寒措施，所用电源应有绝缘、漏电保护的措施。6.2 防排水 6.2.1 当渗水井内水量接近浮漂最高限位时，应自动排水。6.2.2 消防水鹤井内壁应设防水层，保持消防水鹤井内干燥。6.3 防寒 6.3.1 消防水鹤的进水管、检修阀门、放水阀门、放水管等地下部件应包裹缠绕防寒材料，具体组成由内向外为绝缘材料层、防爆金属伴热带层、保暖材料层、防水材料层。6.3.2 温度较低时，防爆金属伴热带应自动加热。7 施工与安装 7.1 安装要求：a)进水管必须接装在管径不小于 200 mm、压力不低于 0.1 MPa的给水管网干管上；b)必须设置消防水鹤井，消防水鹤必须安装在消防水鹤井内；c)进水管、检修阀门、放水阀门、放水管、排放余水装置等地下部件应安装于消防水鹤井的底部贴近底面；d)消防水鹤安装应牢固，并运用信息化技术进行管理。7.2 消防水鹤井的施工要求：a)消防水鹤井深度应不小于 2.9 m，长度、宽度应便于检修安装，顶板厚度应为不小于 0.2 m 的钢筋混凝土；DB22/T 2232015 3 b)消防水鹤井顶板应有检修人孔，其规格为 0.6 m0.6 m，应采用厚度 0.005 m 的钢板作孔盖，检修人孔应高出消防水鹤井顶板地面 0.1 m，检修人孔的孔盖应设专用“螺丝锁”，喷涂红色“消防水鹤”警示标识；c)应有防止消防水鹤的进水管、检修阀门、放水阀门、放水管、排放余水装置等部件沉降的措施。d)在消防水鹤井内壁应做防水处理；e)应在消防水鹤井旁应建回水渗水坑，标高低于消防水鹤井最低处 0.5 m，直径不小于 1 m；在消防水鹤井内渗水坑中安装自动潜水泵、潜水泵的启动浮漂；f)消防水鹤安装时，各连接管口之间应密封；各活动部件应灵活、严密。在该区域供水管网最大设计水压时，各阀门及连接部位不得有渗漏现象；g)消防水鹤安装后，对消防水鹤井内的金属件应做防腐处理，涂刷黑色磁漆；对消防水鹤井外的金属件应喷涂底漆和涂刷高亮度红色磁漆。7.3 防寒的施工要求：a)绝缘材料层，是在消防水鹤的进水管、检修阀门、放水阀门、放水管的外壁包裹绝缘纸并封紧，防止发生漏电、短路等现象，避免发生触电事故；b)防爆金属伴热带层，是在绝缘材料层外紧紧缠绕防爆金属伴热带，通电后自动发热起到防寒保暖作用；c)保暖材料层，是在防爆金属伴热带层外使用矿棉板包裹，防止管道热量散失；d)防水材料层，是在保暖材料层外包裹防水锡纸，防止防爆金属伴热带受潮、水浸、腐蚀等。_
