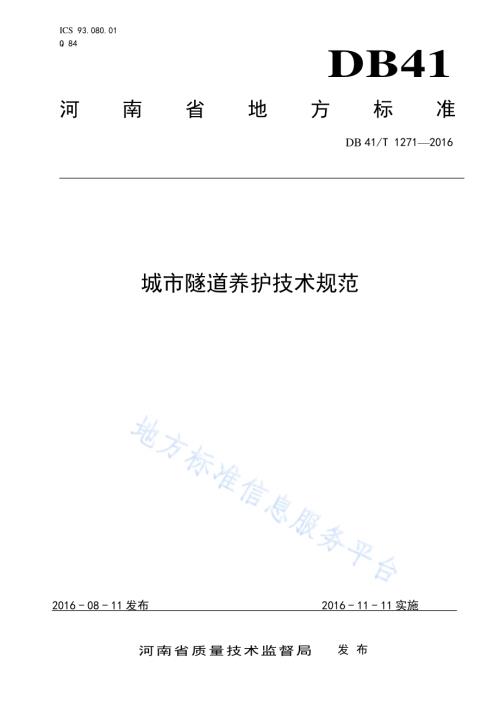

ICS 93.080.01 Q 84 DB41 河南省地方标准 DB 41/T 1271 2016 城市隧道 养护技术 规范 2016-08-11 发布 2016-11-11 实施 河 南 省 质 量 技 术 监 督 局 发布 DB41/T 1271 2016 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 总则.2 5 一 般规 定.2 6 土 建结 构.5 7 机 电设 施.14 8 其 他工 程设 施.34 9 安 全管 理.38 10 技 术管 理.40 附录A（规 范性 附录）土建结 构检 查记 录图 表.42 附录B（规 范性 附录）土建结 构技 术状 况判 断标 准.44 附录C（规 范性 附录）机电设 施技 术状 况评 定及 检查记 录表.49 附录D（规 范性 附录）其他工 程设 施技 术状 况评 定表.51 DB41/T 1271 2016 II 前 言 本标准 按GB/T 1.1 2009 给出的 规则 起草。本标准 由河 南省 交通 运输 厅提出。本标准起草单位:河南省交通科学技术研 究院有限公司、郑州市城 市管 理局、郑州市市政工 程管理处、郑州 市城 市隧 道综 合管理 养护 中心、公 路桥 梁安全 检测 与加 固技 术交 通运输 行业 研发 中心。本标准 主要 起草 人：王统 宁、铁 新纳、谷 建兵、赵 宏宇、郭蔚 虹、周嘉 宾、李玉磊。本标准参加起草 人：王小梅、刘志科、李 书岑、乔涵宇、林子卿、姚曙光、仇在林、张小旺、李立青、刘 坤、朱 永真、吕 勤雷、王 磊、李 思达、刘 亚磊、肖 智礼、刘永 军、赵丽丽、姚伟、郭成 龙、徐捷、栗 金营、赵 志钢、康 广朝、祝孝 成、田中 旭、付宁、王琰、杜 亚茹、黄 新哲、李二 兵。DB41/T 1271 2016 1 城 市隧道 养护技术 规范 1 范围 本标准 规定 了城 市隧 道养 护 的术 语和 定义、总 则、一 般规定、土 建结 构、机 电设 施、其 他工 程设 施、安全管 理、技术 管理。本标准 适用于 城 市隧 道（含行车、行 人的 地下 通道）的养 护。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 24804 2009 提 高在用 电梯安 全性 的规 范 CJJ 36 2006 城 镇道 路 养护技 术规 范 JTG H30 2004 公 路养 护 安全作 业规 程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 养护等 级 根据城 市道 路等 级、城 市 隧道类 别和 隧道 位置 等因 素，对城 市隧 道划 分不 同 等级，实 施差 异化 的养护标准 和养 护频 率。3.2 土建结 构 主要是 指隧 道的 各类 土木 建筑工 程结 构物，包 括洞 口洞门、引 坡挡 墙、主体 结构、路面 及地 面、非机动车 道及 辅助 通道、排 水系统、吊 顶及 预埋 件、内装饰、防 火板、安全 保 护区域 内雨（污）水管 道 等结构物。3.3 机电设 施 为隧道 运行 服务 的相 关设 施，包 括供 配电 设施、照 明设施、给 排水 及消 防设 施、通 风设 施、监控 与通信设 施、环境 监测 设施 等。3.4 其他工 程设 施 为保证 隧道 安全 运行 所配 置的相 关设 施，包括 标志、标牌、轮廓 标、电 梯、扶梯、楼梯、栏杆 和护栏、电 缆沟、洞 口限 高门 架、消 音设 施、减光 设施、污水 处理 设施、洞 口绿 化、洞 口雕 塑、附属 房 屋 设施等。3.5 安全保 护区 域 DB41/T 1271 2016 2 城市隧 道垂 直投 影面 周边 一定范 围内 的陆 域或 水域。3.6 左右洞 双洞隧 道参 照设 计图 纸，面向大 桩号 方向，左 侧隧 道为左 洞，右侧 隧道 为右 洞。4 总则 4.1 城市隧 道养 护应 贯彻 预 防 为主，防治 结合；依 靠科 技，提 高质 量 的方 针，加 强预防 性养 护，展开全方 位养 护工 作，保持 城市隧 道的 正常 使用 状态。4.2 城市隧 道 应 进行 定期 检查，根据 检查 结果 评定 隧道 的技术 状况，并 结合 隧道 交通运 行状 况、结构和设施 技术 状况 以及 病害 程度、地质 条件 等，制订 相应的 养护 计划 和实 施方 案。4.3 积极采 用新 技术、新 材料、新设 备与 新工 艺，使养 护维修 达到 安全 实用、质 量可靠、经 济合 理、技术先 进的 要求。5 一般规 定 5.1 养护范 围 城市隧 道养 护范 围应 包括 隧道内 的土 建结 构、机电 设施以 及其 他工 程设 施。5.2 城市隧 道分 类与 养护 等级 5.2.1 隧道可 按其 长 度L 分 类，并应符 合 表 1 规 定。表1 城市隧 道分 类 隧道分类 特长隧道 长隧道 中隧道 短隧道 隧道长度 L（m）L 3000 3000 L 1000 1000 L 500 L 500 5.2.2 城市隧 道养 护应 划分 隧道 养护等 级，并参 照等 级实 施养护。根 据城 市道 路等 级、城 市隧 道类 别和隧道 位置，城 市隧 道养 护等级 可分 为三 个等 级，见表 2。表2 城市隧 道养 护等 级 城市道路级别 城市隧道类别 特长隧道、长隧道 中隧道 短隧道 快速路 一级 一级 一级 主干路 一级 二级 二级 次干路、支路 一级 二级 三级 注：位于城市集会中心、繁华商业区、风景游览区、重要生产科 研区 及生活区的隧道，除养护等级已为一级外，养护等级应提高一个级别。5.3 检查检 修 5.3.1 对运行 中的 城市 隧道 应按 第6 章、第7 章、第 8 章 进行检 查和 评价，及时 掌 握隧道 的技 术状 况，并 采取 相应 的养 护措 施。DB41/T 1271 2016 3 5.3.2 城市隧 道的 检查（修）根 据专业 类别 应分 为：土建 结构检 查与 机电 设施 检修。根据 检查（修）周期与 内容 可分 为：日常 巡查、清洁 维护、经常 检 查（修）、定期 检查（修）、应急 检查（修）和 专 项检查（修），并 应根 据检 查（修）结 果进 行技 术状 况评价。5.3.3 城市隧 道 其 他工 程设 施检 查宜与 土建 结构 检查 同期 进行。5.3.4 城市隧 道的 检查（修）应 根据隧 道的 工作 性能、检 查内容 以及 交通 量等 情况，制定 科学 合理、切实可 行的 检查 方案，并 宜采用 较为 先进 的无 损检 查方法 进行。5.3.5 城市隧 道的 检查（修）和 评价工 作应 包括 下列 内容:a)检查并 记录 隧道 当前 运行 能力；b)掌握车 辆和 工程 环境 的改 变给运 行 带 来的 影响；c)跟踪结 构与 材料 的使 用性 能变化；d)对隧道 检查 结果 进行 评价，将评 价结 果提 供给 管理 养护部 门。5.4 技术状 况评 定 5.4.1 城市隧 道技 术状 况评 定应 包括隧 道土 建结 构、机电 设施、其他 工程 设施 分项 技术状 况评 定和 总体技术 状况 评定，如 图1 所示。城市 隧道 技术 状况 评定应 采用 分层 综合 评定 与隧道 单项 控制 指标 相 结 合的方法，先 对隧 道各 检测 项 目进行 评定，然 后对 隧道 土 建结构、机 电设 施和 其他 工 程设施 分别 进行 评定，最后进 行隧 道总 体技 术状 况评定。图1 城市隧 道技 术状 况评 定 5.4.2 根据城 市隧 道技 术状 况、完好程 度，其总 体技 术状 况评定 应分 为 1 类、2 类、3 类、4 类、5 类，评定类 别见 表3。表3 城市隧 道总 体技 术状 况评 定类别 技术状况评定 状态 评定类别 土建结构 机电设施 1 类 完好 完好状态。无异常情况，或异常情况轻微，对交通安全无影响 机电设施完好率高，运行正常 2 类 良好 轻微损坏。存在轻微破损，现阶段趋于稳定，对交通安全 微小影响 机电设施完好率较高，运行基本正常，部分 易耗部件或损坏 部件需要更换 3 类 合格 中等损坏。存在破坏，发展缓慢，可能会影响行人、行车安全 机电设施尚能运行，部分设备、部件和软件需要更换或改造 其他工程设施技术状况 其他工程设施各分项技术状况 机电设施技术状况 机电设备各分项技术状况 土建结构技术状况 土建结构各分项技术状况 城市隧道总体技术状况 DB41/T 1271 2016 4 表 3（续）技术状况评定 状态 评定类别描述 土建结构 机电设施 4 类 不合格 严重损坏。存在较严重破坏，发展较快，已影响行人、行车安 全 机电设施完好率较低，相关设施需要全面改造 5 类 危险 危险状态。存在严重破坏，发展迅速，已危及行人、行车安全 5.4.3 隧道总 体技 术状 况评 定等 级应采 用土 建结 构和 机电 设施两 者中 最差 的技 术状 况类别 作为 总体 技术状况 的类 别。5.4.4 城市隧 道检 查及 技术 状况 评定工 作流 程 见 图 2。图2 城市隧 道技 术状 况评 定工 作流程 5.5 养护等 级与 对策 5.5.1 根据检 查评 定结 果，采取 针对性 的养 护等 级与 内容，分别 为：a)保养维 护 对 城市 隧道 及附属 设施 进行 日常 保养，使其 经常 保持 完好 状态 的作业；b)小修工 程 对 城市 隧道 及附属 设施 的一 般性 损坏 进行修 理或 修补，使 其经 常 保持完 好状 态的作业；c)中修工 程 对 城市 隧道 较大的 损坏 进行 综合 治理，恢复城 市隧 道原 有的 技术 水平和 标准 的工程；d)大修工 程 对 城市 隧道 因不适 应现 有交 通量 增长 的需要 或隧 道结 构严 重损 坏，需 恢复、提 高原有技 术水 平和 标准，提 高其运 行能 力的 工程；隧道现场检查 隧道检查评定计划 隧道检查项目技术状况评定 准备检查评定表 土建结构技术状况评定 机电设施技术状况评定 其他工程设施技术状况评定 隧道总体技术状况评定 形成报告 内业档案资料准备 DB41/T 1271 2016 5 e)抢修工 程 对 城市 隧道 出现的 严重 影响 隧道 结构 及行车 安全 性的 病害 进行 紧急治 理，尽快 恢复其使 用功 能的 工程。5.5.2 城市隧 道养 护工 程等 级与 内容宜 根据 隧道 总体 技术 状况评 定级 别确 定，见 表4。表4 城市隧 道养 护工 程等 级与 内容 技术状况评定 养护工程等级 养护内容 1 类 保养维护 日常清洁与定期维护 2 类 保养维护或小修 可对局部或关键设备进行监测或检查，必要时实施专项工程 3 类 小修或中修 应对局部进行重点监测，并实施专项工程 4 类 中修或大修 应尽快进行专项工程，实施病害处治措施，必要时实施交通管制 5 类 大修或抢修 需进行局部重建或改扩建，应实施交通管制进行抢险病害处治，必要时关闭隧道 5.5.3 专项养 护工 程须 委托 有相 关专业 资质 的单 位进 行加 固设计 与施 工。5.5.4 城市隧 道的 养护 工程 所使 用的原 材料、成 品、半成 品等 应 合格，并 满足 国家 对环境 保护 和资 源节约的 要求。5.5.5 养护工 程完 成后，应 进行 跟踪观 察或 监测，了 解处 置效果。6 土建结 构 6.1 一般规 定 6.1.1 土建结 构的 养护 工作 应包 括日常 巡查、清 洁、结构 检查与 技术 状况 评定、保 养维修 和病 害处 治等内容。6.1.2 隧道内 路面 应符 合 6.3.2 和CJJ36-2006 中同 等级 城 市道路 养护 要求 的规 定。6.1.3 隧道养 护产 生的 垃圾、废 水和废 渣的 处理 应符 合环 保方面 的有 关规 定。6.1.4 宜选择 典型 位置 对隧 道的 结构安 全性、行 车舒 适性、洞内 环境 进行 长期 监测。6.1.5 宜积极 采用 先进 的物 联网 等技术 手段 对隧 道进 行全 天候、多方 位的 立体 结构 检测与 监测。6.1.6 隧道安 全保 护区 域内 进行 开挖、爆破 等影 响隧 道结 构安全 的施 工作 业时，应 征得隧 道管 养部 门同意，并进 行必 要的 安全 性验算 与现 场监 测。6.2 日常巡 查 6.2.1 日常巡 查应 对隧 道洞 口引 坡挡墙、主 体结 构、路面 及洞外 安全 保护 区域 内的 路面及 地面 是否 处在正常 工作 状态、是 否存 在妨碍 交通 安全 的隐 患等 进行检 查，主要 包括 以下 内容：a)隧道洞 口引 坡段 是否 存在 挡墙开 裂、倾斜 等现 象；b)隧道洞 门结 构是 否存 在开 裂、砌 体断 裂、脱落 等现 象；c)隧道主 体结 构是 否存 在开 裂、明 显变 形、大面 积渗 水，防 火板 翘曲、掉 块、脱落等 现象；d)隧道洞 内路 面是 否存 在散 落杂物、严 重隆 起或 沉降、错台、断裂、裂缝、车 辙和推 移、坑槽 和泛油等 现象；e)隧道洞 顶保 护区 域内 路面 是否存 在沉 陷、严 重积 水、排 水沟 严重 淤塞、雨 水 污水管 道淤 塞等 影响到隧 道安 全运 行的 现象；f)隧道洞 顶预 埋件、悬 吊件、防火 板等 是否 存在 断裂、变形、脱 落等 现象。DB41/T 1271 2016 6 6.2.2 日常巡 查频 率宜 不少 于 1 次/天，汛 期、冰 冻季 节和 极端天 气，应增 加日 常巡 查的频 率。隧道 日常巡查 可与 路段 日常 巡查 同时进 行。6.2.3 日常巡 查可 采用 人工 与信 息化手 段相 结 合 的方 式。6.2.4 日常巡 查中，发 现路 面有 妨碍通 行的 障碍 物或 其他 异常情 况时，应 视情 况予 以清除 或报 告，并做好记 录。记录 方式 可以 文字记 录为 主，并配 合照 相或摄 像手 段辅 助。6.3 清洁 6.3.1 隧道清 洁应 综合 考虑 隧道 养护等 级、交通 组成、结 构物脏 污程 度、清洁 方式 及效率 和环 境条 件等因素 确定 清洁 方案 和频 率。按 照养 护等 级，隧道 清洁维 护频 率宜 不低 于 表5 规定 的频 率。表5 隧道清 洁频 率 清洁项目 养护等级 一级 二级 三级 路面 2 次/天 2 次/天 2 次/天 内装饰 1 次/月 1 次/2 月 1 次/季度 非机动车道与辅助通道 1 次/月 1 次/2 月 1 次/季度 排水设施 1 次/月 1 次/2 月 1 次/季度 顶板 1 次/半年 1 次/年 1 次/2 年 侧墙、洞门 1 次/2 月 1 次/季度 1 次/半年 挡墙 1 次/季度 1 次/半年 1 次/年 6.3.2 隧道内 路面 清洁 应满 足下 列要求:a)应保持 干净、整 洁，两侧 边沟不 应有 残留 垃圾 等物 品；b)一级隧 道、二级 隧道 宜以 机械清 扫为 主，清扫 时应 防止产 生扬 尘；c)路面被 油类 物质 或其 他化 学品污 染时，应 采取 措施 清除。6.3.3 隧道的 顶板、内 装饰、侧 墙、挡 墙和 洞门 清洁 应满 足下列 要求:a)应保持 干净、整 洁，无污 垢、污 染、油污 和痕 迹；b)顶板、内装 饰和 侧墙 的 清 洁宜以 机械 作业 为主，以 人工作 业为 辅。采用 湿法 清洁时，应 防止 路面积水 和结 冰，并应 注意 保护隧 道内 机电 设施 的安 全，防 止水 渗入 设施 内。清洗用 的清 洁 剂，可根据 实际 效果 选择 确定，宜选 用中 性清 洁剂。清 洁剂应 冲洗 干净；c)采用干 法清 洁时，应 避免 损伤顶 板、内装 饰和 侧墙，以及 隧道 内机 电设 施。清洁时 应采 取必 要的降尘 措施。对 不能 去除 的污垢，可 采用 清洁 剂进 行局部 特别 处理；d)隧道内 没有 顶板 和内 装饰 时，应 根据 需要 对洞 壁混 凝土进 行清 洁；e)洞门、洞口 挡墙 的清 洁可 参照侧 墙要 求执 行。6.3.4 隧道排 水设 施应 满足 下列 要求:a)应保持 无淤 积，排水 通畅；b)在汛 前、汛中 和汛 后以 及 极端降 水天 气后，应对 排 水设施 进行 检查 和清 理疏 通。汛期 及冰 冻季节应增 加排 水沟 的清 洁频 率；c)对于纵 坡较 小的 隧道 或隧 道的洞 口区 段，应 增加 清 理和疏 通的 频率；对于 窨 井和沉 沙池，应将其底部 沉积 物清 除干 净；d)隧道截水沟/排 水沟应完好、畅通、有 效。进水口无法正常汇水 应查明原因后，采取针对 性措施，必 要时 对进 水口 周边 路面或 引道 进行 系统 改造；DB41/T 1271 2016 7 e)隧道进 水篦 子等 应完 好、畅通，整洁 美观。雨季 前 应全面 检查、疏 通，并 加 大检修 频率，出 现堵塞、残缺 破损 应及 时疏 通或维 修更 换。6.3.5 非机动 车道 与检 修道、横 通道及 逃生 通道 等辅 助通 道应定 期清 除杂 物和 积水，以免 影响 行人 与养护人 员的 自身 安全 和正 常工作。6.4 结构检 查 6.4.1 土建结 构检 查应 包括 经常 检查、定期 检查、应 急检 查和专 项检 查，并应 满足 下列要 求:a)经常检 查应 对土 建结 构的 外观状 况进 行一 般性 定性 检查；b)定期检 查应 按规 定频 率对 土建结 构的 技术 状况 进行 全面检 查；c)应急检 查应 在隧 道遭 遇自 然灾害、发 生交 通事 故或 出 现其他 异常 事件 后对 遭受 影响的 结构 进行详细检 查；d)专项检 查应 根据 经常 检查、定期 检查 和应 急检 查的 结果，对于 需要 进一 步查 明缺损 或病 害的 详细情况 的隧 道，进行 更深 入的专 门检 查、分析 等工 作。6.4.2 按照城 市隧 道养 护等 级，土建 结 构经 常检 查频 率应 不低于 表6 规定 的频 率，且在汛 期、冰冻 季节或极 端天 气情 况下，或 发现严 重异 常情 况时，应 提高经 常检 查频 率。表6 城市隧 道结 构经 常检 查频 率表 检查分类 养护等级 一级 二级 三级 经常检查 1 次/月 1 次/2 月 1 次/季度 6.4.3 应通过 经常 检查 及时 发现 早期缺 损、显著 病害 或其 他异常 情况，确 定对 策措 施，并 应符 合下 列规定：a)经常检查宜 采用人工 与信 息化手段相 结合的方 式，配以简单的 检查工具 进行。应当场填 写 城市隧道 经常 检查 记录 表 附录 A 中表 A.1)，翔实 记述检 查项 目的 缺损 类型，估计 缺损 范围 和程度以 及养 护工 作 量，对 异常情 况做 出缺 损状 况判 定分类，并 提出 相应 的养 护措施；b)经常检 查以 定性 判断 为主，检查 内容 和判 定标 准宜 按表 7 执行。经 常检 查破 损状况 判定 分三 种情况：情况 正常、一 般异 常、严 重异 常；c)当经常 检查 中发 现隧 道存 在一般 异常 情况 时，应 进 行监视、观测 或做 进一 步 检查；当 经常 检查中发现 隧道 存在 严重 异常 情况时，应 采取 措施 进行 处治；当对 其产 生原 因及 详细情 况不 明 时，尚应做 定期 检查 或专 项检 查。表7 经常检 查内 容和 判定 标准 项目名称 检查内容 判定标准 一般异常 严重异常 洞口洞门、引坡挡墙 洞口上部有无积水、积雪；洞口有无挂冰；引坡挡墙有无开裂、倾斜、沉陷等 存在积水、积雪隐患；洞口局部挂冰；引坡挡墙局部开裂、倾斜、沉陷，有妨碍交通的可能 坡顶积水漫流或积雪坍塌；洞口挂冰掉落路面；引坡挡墙因开裂、倾斜或沉陷而致剥落或失稳 DB41/T 1271 2016 8 表 7（续）项目名称 检查内容 判定标准 一般异常 严重异常 主体结构 结构裂缝、错台、起层，剥落 侧墙起层且侧壁出现剥落状况，尚未妨碍交通，将来可能构成危险 侧墙起层且出现剥落状况，已妨碍交通 渗漏水 存在渗漏水，尚未妨碍交通 大面积渗水，或从顶板漏水严重，已妨碍交通 挂冰、冰柱 存在结冰现象，尚未妨碍交通 顶部挂冰，形成冰柱，已妨碍交通 路面（引坡及洞内）落物、油污；滞水或结冰；路面拱起、坑槽、开裂、错台、裂缝、车辙、推移、坑槽和泛油 存在落物、滞水、结冰、裂缝等，尚未妨碍交通 落物较多，存在大面积路面滞水、结冰或裂缝，已妨碍交通 非机动车道、检修道、横通道及逃生通道 结构破损，盖板破损缺失，路面杂物、垃圾、积水，路面拱起、坑槽、开裂、错台 结构存在破损，盖板局部缺失；路面存在杂物、垃圾、积水，尚未妨碍交通 道路结构破损严重，盖板缺失较多路面拱起、坑槽、开裂、错台，已妨碍交通 排水 系统 缺损、堵塞、积水、结冰 存在缺损、积水/结冰，尚未妨碍交通 沟管堵塞，积水浸流、结冰，设备破损严重，已妨碍交通 吊顶及各种预埋件 变形、缺损、漏水、挂冰 存在缺损、漏水，尚未妨碍交通 缺损严重，已妨碍交通 内装饰、防火板 脏污、变形、缺损、脱落 存在缺损、局部脱落，尚未妨碍交通 缺损、脱落严重，已妨碍交通 安全保护区域内洞顶路面及地面 洞顶路面完好度、路基密实度、地面沉陷 洞顶路面、地面存在沉陷、杂物垃圾堆积，可能会影响交通安全 洞顶路面、地面存在大面积沉陷、杂物垃圾堆积严重，已影响交通安全 安全保护区域内雨(污)水管道 管道是否通畅 管道淤塞，可能造成洞内渗漏水 管道淤塞严重，造成洞内大量/大面积渗漏水 6.4.4 定期检 查的 周期 应根 据隧 道技术 状况 确定，应 每 年1 次。当经 常检 查中 发现 重要结 构分 项技 术状况评 定状 况值 为 3 或4 时，应立 即开 展一 次定 期 检查。定 期检 查宜 安排 在 春季或 秋季 进行。新建 隧 道除交竣 工验 收时 进行 结构 检查外，应 在交 付使 用 1 年后进 行首 次定 期检 查。6.4.5 应通过 定期 检查，系 统掌 握结构 技术 状况 和功 能状 况，开 展土 建结 构技 术状 况评定，为 制定 养护工作 计划 提供 依据，并 应符合 以下 规定：a)定期检 查需 要配 备必 要的 检查工 具或 设备，进 行目 测或量 测检 查。检查 时，应尽量 靠近 结构，依次检 查各 个结 构部 位，注 意发现 异常 情况 和原 有异 常情况 的发 展变 化，对 有异 常情况 的结 构，应在其 适当 位置 做出 标记；此外，检 查结 果记 录宜 量化；b)定期检 查内 容应 按 表 8 执 行。检 查结 果应 当场 填入 定期检 查记 录表 附录 A 中表 A.2)，将 检查数据 及病 害绘 入 隧道 展 示图 附录 A.3)。发 现评 定状况 值 为 3 或 4 时 应做 影像记 录，并详细、准 确地 记录 缺损 或病 害状况，分 析成 因，对结 构物的 技术 状况 进行 评定；c)当定期 检查 中出 现状 况值 为 4 的 项目，且 其产 生原 因及详 细情 况不 明时，应 做专项 检查；DB41/T 1271 2016 9 d)定期检 查完 成后，应 编制 土建结 构定 期检 查报 告，内容应 包括:1)检查记 录表、隧 道展 示图 及相关 调查 资料 等；2)对土建 结构 的技 术状 况评 定；3)对土建 结构 的养 护维 修状 况的评 价及 建议；4)需要实 施专 项检 查的 建议；5)需要采 取处 治措 施的 建议。表8 定期检 查内 容表 项目名称 检查内容 洞口洞门、引坡挡墙 洞口土体滑塌的征兆及其发展趋势、洞门墙体开裂程度及发展趋势 挡墙的裂缝、断缝、倾斜、鼓 肚、滑动、下沉的位置、范围 及其程度，有无表面风化、墙后积水、错台、空隙等现象及其程度 主体结构 混凝土裂缝的位置、宽度、长 度、范围或程度，墙 身变形缝 开裂宽度、错位量 侧墙及顶部表层起层、剥落的范围和深度 渗漏水的位置、性质、程度、浑浊、冻结状况 路面（洞内及引坡段）路面起拱、沉陷、错台、开裂、溜滑、裂缝、车辙和推移、坑槽和泛油的范围和程度；路面积水、结冰等范围和程度 非机动车道、检修道、横通道及逃生通道 非机动车道、检修道、横通道 及逃生通道 毁坏、盖板缺损的位置和状况 排水系统 结构缺损程度，横向排水沟、纵向排水沟篦子、泵机等完好程度，沟管开裂漏水状况；排水沟（管）、泵房集水池等淤积堵塞、尘沙、滞水、结冰等状况 吊顶及各种预埋件 吊顶板变形、缺损、脱落的位置和程度；吊杆等预埋件是否完好，有无锈蚀、脱落等危及安全的现象及其程度；漏水（挂冰）范围及程度 内装饰、防火板 表面脏污、缺损的范围和程度；防火板变形、缺损的范围和程度 安全保护区域内洞顶路面及地面 洞顶路面、地面坑槽、沉陷位置、程度、基础密实度，是否存在脱空、不密实现象 安全保护区域内雨（污）水管道 管道排水是否通畅 6.4.6 应通过 应急 检查，及 时掌 握结构 受损 情况，为 采取 对策措 施提 供依 据，并应 符合下 列规 定:a)应根据 受异 常事 件影 响的 结构，决定 采取 的检 查方 法、工 具和 设备；b)应急检 查的 内容 和方 法原 则上应 与定 期检 查相 同，但 应针对 发生 异常 情况 或者 受异常 事件 影响的结构 或结 构部 位做 重点 检查，以掌 握其 受损 情况；c)检查的 评定 标准，应 与定 期检查 相同。当 难以 判明 缺损的 原因、程 度等 情况 时，应 做专 项检 查；d)检查结 果的 记录，应 与定 期检查 相同。检 查完 成后，应编 制应 急检 查报 告，总结检 查内 容和 结果，评 估异 常事 件的 影响，确定 合理 的对 策措 施。6.4.7 应通过 专项 检查，完 整掌 握缺损 或病 害的 详细 资料，为其 是否 实施 处治 以及 采取何 种处 治措 施等提供 技术 依据，并 应符 合下列 规定:a)检查的 项目、内 容及 其要 求，应 根据 经常 检查、定 期检查 或应 急检 查 的 结果 有针对 性地 确定，可按 表9 选 择执 行；DB41/T 1271 2016 10 表9 专项检 查项 目表 检查项目 检查内容 结构变形检查 道路线形、高程检查 道路中线位置、路面高度、以及 纵横坡度等测量 隧道横断面检查 隧道横断面测量，隧道内壁间距测量 净空变化检查 隧道净空收敛测量 节段及隧道整体沉降检查 隧道各节段间差异沉降及隧道整体沉降测量 裂缝检查 裂缝调查 裂缝的位置、宽度、长度、开展范围或程度 裂缝检查 裂缝的发展变化趋势及其速度；裂缝的方向及深度 漏水检查 漏水调查 漏水的位置、浑浊、水源及原有 防排水系统的状态 漏水检查 水温、pH 值检查、电导度检 测、水质化学分析 防排水系统 堵塞、破坏状况 材质检查 结构强度检查 强度简易测定，钻孔取芯，各种强度试验 结构表面病害 起层、剥落、蜂窝、麻面、孔洞、露筋 混凝土碳化深度检测 采用酚酞液检查混凝土的碳化深度 防火板检查 防火板的尺寸、规格、耐火时限、锚固质量 钢筋锈蚀检查 剔凿检测法、电化学测定法、综 合分析判定法 结构及背后回填状况检查 无损检查 无损检测结构厚度、空洞、裂缝和渗漏水，钢筋位置及保护层厚度、洞内路面结构层厚度及密实程度 结构及背后回填状况检查 钻孔检查 钻孔测定结构厚度，内窥镜观测结构及回填土体内部状况 安全保护区内洞顶路面质量检查 无损检查 无损检测隧道上部路面的密实度，确定隧道上部回填土体密实程度与有无明显渗流通道延伸至隧道内部 安全保护区域内雨（污）水管道 无损检查 管道排水是否通畅 荷载状况检查 结构应力及墙背压力检查 结构不同部位的应力及其变化、墙背压力的分布及其变化 水压力检查 地下水丰富的隧道检查结构背后水压力大小、分布及变化规律 b)检查人 员应 对有 关的 技术 资料、档案 进行 调查，并 对 隧道周 围的 地质 及地 表环 境等展 开实 地调查；c)检查完 成后，应 编制 专项 检查报 告，报告 内容 应包 括:1)检查的 主要 经过，包 括检 查的组 织实 施、时间 和主 要工作 过程 等；2)所检查 结构 的技 术状 况，包括检 查方 法、试 验与 检 测项目 及内 容、检 测数 据 与结果 分析 及缺损状 态评 价等；3)对缺损 或病 害的 成因、范 围、程 度等 的分 析，及其 维修处 治对 策、技术 以及 所需工 程量 和费用等 建议。DB41/T 1271 2016 11 6.5 土建结 构技 术状 况评 定 6.5.1 土建结 构技 术状 况评 定应 根据定 期检 查资 料，综合 考虑洞 口、引坡 挡墙、主 体结构、路 面（洞内及引 坡段）、非 机动 车 道及检 修道 等辅 助通 道、排水系 统、吊顶 与各 种预 埋件、内装 饰、安 全保 护 区域内洞 顶路 面及 地面、安 全保护 区域 内雨（污）水 管道等 各方 面的 影响，确 定隧道 的技 术状 况等 级。专项检查 时，宜按 照本 规范 规定对 所检 项目 进行 技术 状况评 定。6.5.2 土建结 构技 术状 况评 定见 表 3。评定 应先 逐洞、逐 段对隧 道土 建结 构进 行状 况值评 定，在此 基础上确 定各 分项 技术 状况，再进 行土 建结 构技 术状 况评定。评 定结 果应 填入“土建 结构 技术 状况 评定表”(附录B 中 表B.16)。6.5.3 隧道洞 口、引坡 挡墙、主 体结构、路 面（洞内 及引 坡段）、非 机动 车道 及检 修道等 辅助 通道、排水系 统、吊顶 及各 种预 埋件、内装 饰、安全 保护 区域内 洞顶 路面 及地 面、安全保 护区 域内 雨(污)水管道等各 分项 技术 状况 评定 标准应 按附录 B 中 表B.1 表 B.15 执 行。6.5.4 土建结 构技 术状 况评 定方 法应符 合下 列规 定:a)土建结 构技 术状 况评 分应 按式(1)计算；n1 i1411 100niiiiwwSCI SCI(1)式中：SCI 土 建结 构技 术状 况 评分，值域 为 0100 分；iw 分 项权 重；SCI ij 分 项状 况值，值 域 04。b)分项状 况值 应按 式(2)计算；ijmax SCI SCIi(2)式中：SCI ij 各个 分项 检查 段 落值；j 检 查段 落号，按 实 际分段 数量 取值。c)土建结 构各 分项 权重 宜按 表 10 取值，土 建结 构技 术 状况评 定分 类界 限值 宜按 表 11 规定 执行；d)土建结 构技 术状 况评 定时，当 洞口、主体 结构、路 面、吊顶 及预 埋件 项目 的 评定状 况值 达 到 3或 4 时，对 应土 建结 构技 术状况 应直 接评 为 4 类或 5 类。表10 土建结 构各 分项 权重 表 分项 分项权重iw 分项 分项权重iw 洞口洞门 10 非机动车道与辅助通道 7 引坡挡墙 5 排水系统 6 主体结构 结构破损 40 吊顶及预埋件 10 渗漏水 内装饰、防火板 2 路面（洞内及引坡段）10 安全保护区域内雨（污）水管道 5 安全保护区域内洞顶路面及地面 5 DB41/T 1271 2016 12 表11 土建结 构技 术状 况评 定分 类界限 值 技术状况评分 土建结构技术状况评定分类 1 类 2 类 3 类 4 类 5 类 SCI 85,100 70,85)55,70)40,55)(0,40)6.5.5 在城市 隧道 技术 状况 评定 中，有 下列 情况 之一 时，隧道土 建技 术状 况评 定应 评为5 类隧 道:a)隧道洞 口不 稳定，出 现较 宽裂缝 或边 坡滑 动等 现象；b)隧道引 坡挡 墙出 现明 显位 移、倾 斜现 象，可能 危及 行车道 内的 通行 安全；c)隧道主 体结 构出 现大 范围 开裂、结 构性 裂缝 深度 贯 穿混凝 土，混 凝土 脱落 现 象严重，可能 危及行车道 内的 通行 安全；d)隧道主 体结 构发 生明 显的 永久变 形，且有 危及 结构 安全和 行车 安全 的趋 势；e)地下水 大规 模涌 流、喷射，路面 出现 涌泥 沙或 大面 积严重 积水 等威 胁交 通安 全的现 象；f)隧道路 面发 生严 重隆 起或 沉降，路面 板严 重错 台、断裂，严重 影响 行车 安全；g)隧道洞 顶各 种预 埋件 和防 火板严 重锈 蚀或 脱落，各 种桥架 和挂 件出 现严 重变 形或脱 落。6.5.6 对评定 划定 的各 类隧 道土 建结构，应 分别 采取 以下 不同的 养护 措施：a)1 类隧 道应 进行 正常 养护；b)2 类隧 道或 存在 评定 状况 值为 1 的分 项时，应 按需 进行保 养维 修；c)3 类隧 道或 存在 评定 状况 值为 2 的分 项时，应 对局 部实施 病害 处治；d)4 类隧 道应 进行 交通 管制，尽快 实施 病害 处治；e)5 类隧 道应 及时 关闭，然 后实施 病害 处治；f)重要分 项以 外的 其它 分项 评定状 况值 为 3 或 4 时，应尽快 实施 病害 处治。6.6 保养维 护 6.6.1 土建结 构的 保养 维修 应包 括经常 性或 预防 性的 保养 和轻微 破损 部分 的维 修等 内容，以恢 复和 保持结构 的正 常使 用状 况。6.6.2 应对土 建结 构经 常检 查 和 定期检 查发 现的 一般 性异 常和技 术状 况值 为2 以下 的状况，进 行保 养维修。6.6.3 应及时 清除 洞口 上方 的松 散土体、垃 圾、危石，保 持安全 保护 区域 内雨(污)水管道 的完 好、通畅，修 复存 在轻 微破 损的 引坡挡 墙、洞门 墙、排水 设施和 减光 设施 等结 构物 的开裂、变 形，维护 和 绿 化洞口。冬季 应清 除洞 口、洞门上 方的 积雪 和挂 冰。6.6.4 当隧道 上方 安全 保护 区域 内地面 出现 沉陷 可能 时，应及时 回填 密实。洞 顶的 填土厚 度和 地表 线应保持 原设 计状 态。当遇 暴雨、洪水 导致 填土 大量 流失时，应 及时 采取 措施 调整到 原有 状态，避 免 产 生严重渗 流通 道进 而造 成洞 内严重 漏水。6.6.5 应及时 清除 安全 保护 区域 内洞顶 路面 或地 面的 垃圾，避免 通过 洞口 镂空 段或 挡墙越 顶进 入隧 道限界。应及 时修 复、添补 缺损的 护栏、护 墙。6.6.6 对主体 结构 侧墙 的渗 漏水，应埋 设饮 水槽 接引 水管，将水 导入 边沟 排出。冬 季应及 时清 除洞 顶积雪和 挂冰。6.6.7 对隧道 出现 的混 凝土 起层、剥离，应 及时 清除，及 时 修补裂 缝，并设 立观 测标 记进行 跟踪 观测。6.6.8 应及时 清除 隧道 内外 路面 上的塌(散)落物 和堆 积物。应及 时修 复、更换 损坏 的窨井 盖或 其他 设施盖板。当 路面 出现 渗漏 水时，应及 时处 理，并将 水引入 边沟 排出，防 止路 面积水 或结 冰。6.6.9 横通道 内严 禁存 放任 何非 救援用 物品，应 及时 清除 散落杂 物，修复 轻微 破损 结构；应定 期保 养横通道 门，保证 横通 道清 洁、畅 通。DB41/T 1271 2016 13 6.6.10 应清理 送(排)风 口的 网罩，清除堵 塞网 眼的 杂物；应 定 期保养 风道 板吊 杆，防止 其 锈蚀或 损坏；应及时 修复 风口 或风 道的 破损，更换 损坏 的风 道板。6.6.11 应保持 隧道 内外 排水 设施 完好，发 现破 损或 缺失 应 及时修 复；排 水管 堵塞 时，可 用高 压水 或压缩空气 疏通。应 及时 清理 排水边 沟、中心 排水 沟、沉沙池 等排 水设 施中 的堆 积物，不定 期检 查排 水 沟 盖板和沟 墙，及时 修复 破损、翘曲 的盖 板。寒冷 地区 应及时 清除 排水 沟内 结冰 堵塞。排水 的金 属管 道 应 定期做好 防腐 处理。6.6.12 吊顶和 内装 饰应 保持 完好 和整洁 美观，当 有破 损、缺失时，应
