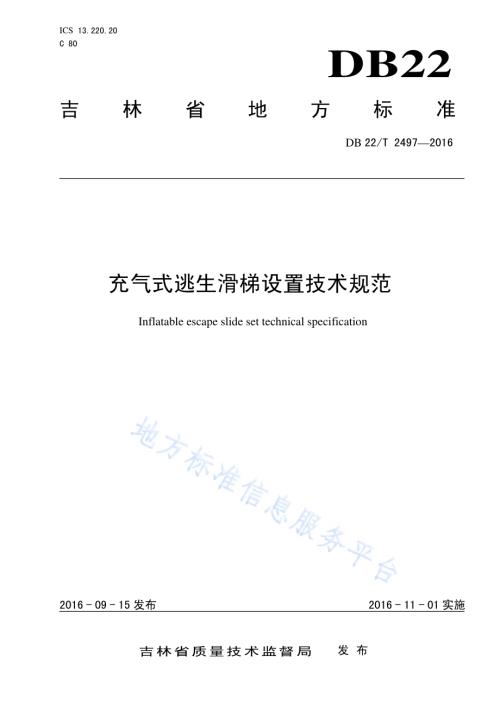

ICS 13.220.20 C 80 DB22 吉林省地方标准 DB 22/T 24972016 充气式逃生滑梯设置技术规范 Inflatable escape slide set technical specification 2016-09-15发布 2016-11-01实施吉林省质量技术监督局 发布 DB22/T 24972016 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省公安消防总队提出并归口。本标准起草单位：吉林省公安消防总队、长春市公安消防支队、吉林恒安电子机械有限公司。本标准主要起草人：赵新文、张椿宜、孙宇、梁春、李景海、徐静、夏昌江、卢绍娟、张欣月、曲威名。DB22/T 24972016 1 充气式逃生滑梯设置技术规范 1 范围 本标准规定了充气式逃生滑梯设置的术语和定义、设置、安装、供电要求、验收和维护要求。本标准适用于高度 20 m 以下民用建筑和劳动密集型工业建筑中充气式逃生滑梯的设置。2 术语和定义 下列术语和定义适用于本文件。2.1 充气式逃生滑梯 Inflatable escape slide 一种靠自重从一定高度，以一定速度和角度沿充气柱滑槽（管）内安全滑至地面，并能循环使用的逃生器具。由滑梯主体、入口过渡拉环、安全钩、挂架、风机、充气嘴、充气管等配件组成。2.2 挂钩板 installing board 悬挂逃生滑梯的固定构件。3 设置 3.1 设置范围 下列建筑应自地上第二层起逐层设置逃生滑梯：幼儿园（托儿所）、养老院（托老所）、医院、小学校等民用建筑；办公楼、综合楼、教学楼、商业楼、医疗建筑；宾馆、公寓、集体宿舍；公共娱乐场所；图书馆、博物馆、展览馆、体育馆；劳动密集型工业建筑；火车站、汽车（轻轨）客运站、航站、港口、建筑的候车（机、船）场所。3.2 设置数量 每层楼每个防火分区不少于1部。3.3 设置位置 宜设置在走廊两端或靠近方便逃生的外窗（阳台）等部位，且下部地面无障碍物可展开逃生滑梯，并配有灯光或荧光指示标志。4 安装要求 DB22/T 24972016 2 4.1 应固定在梁、柱、楼板、混凝土承重墙体上。4.2 采用架式或膨胀螺栓连接，膨胀螺栓直径不小于 10 mm，长度不小于 100 mm。4.3 挂钩板及钢环材质采用 Q235，挂钩板厚度不低于 8 mm，挂钩板钢环材料直径不小于 10 mm。4.4 挂钩板数量不少于 4 个，每个挂钩板固定膨胀螺栓不少于 2 个。4.5 滑梯入口与逃生出口水平中心位置高度差不大于50 mm。4.6 新建建筑采用挂钩板预埋式安装。5 供电要求 5.1 采用 220 v消防电源。5.2 无消防电源可采用移动式发电机。6 验收和维护要求 6.1 验收 按3、4、5章规定进行验收。6.2 维护 验收后,用户每年应进行检查维护一次。_
