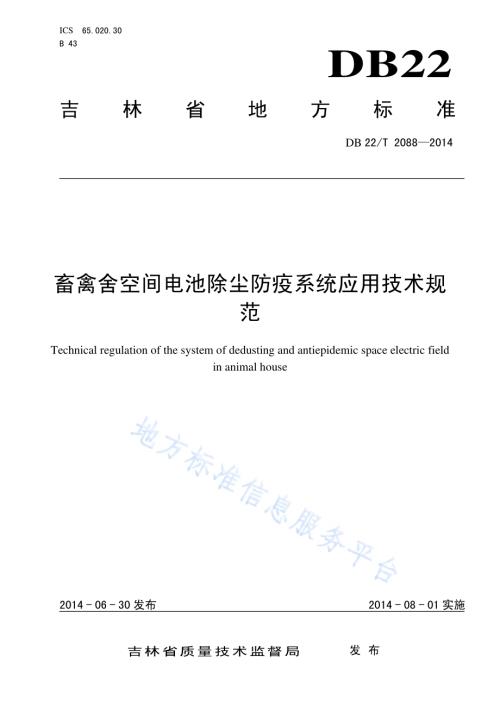

ICS 65.020.30 B 43 DB22 吉林省地方标准 DB 22/T 20882014 畜禽舍空间电池除尘防疫系统应用技术规范 Technical regulation of the system of dedusting and antiepidemic space electric field in animal house 2014-06-30发布 2014-08-01实施吉林省质量技术监督局 发布 DB22/T 20882014 I 前 言 本标准按照 GB/T 1.12009 给出的规则起草。本标准由长春市农业机械研究院提出。本标准由吉林省畜牧业管理局归口。本标准起草单位：长春市农业机械研究院。本标准主要起草人：王天慧、王利斌、于猛、由莉莉、董永鹭、初小兵。DB22/T 20882014 1 畜禽舍空间电池除尘防疫系统应用技术规范 1 范围 本标准规定了畜禽舍空间电场除尘防疫系统的运行技术要求、安装、使用、维护。本标准适用于畜禽舍空间电场除尘防疫系统。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 15463-2008 静电安全术语 3 术语和定义 下列术语和定义适用于本文件。3.1 空间电场除尘防疫系统 livestock and poultry system of electric field 依据高压静电电离技术设计的一种能够消毒、杀菌、除臭、除尘的空间电场系统。3.2 主电源 livestocr and poultry of space electricfield 将220V民用电转化为适合电离出臭氧的变压、变流设备。3.3 电极线 electrode wire 与主电源高压端连接，在畜禽舍内产生静电场的导线。3.4 控制器 electric controller 高压专用定时器，用以定时调整电路开关的装置 4 系统运行环境要求 4.1 安装在封闭畜禽舍内 4.2 舍内空气相对湿度小于 90%。DB22/T 20882014 2 4.3 主电源与高电压专用控制器需安装在防水处。5 系统的选择 5.1 按照产品说明书中规定根据畜禽舍面积确定机器数量及型号的选择。5.2 产品具备质量合格证。5.3 产品具有使用说明书。6 系统的安装 6.1 准备 6.1.1 检查产品质量合格证，阅读产品使用说明书 6.1.2 绝缘子外观不得有裂痕、破碎。6.2 安装 6.2.1 主电源本体一般固定在接近 AC220V电源的墙壁上。6.2.2 主电源自带绝缘子固定在墙上或主电源木板上。6.2.3 地线与主电源上的接地螺丝相连。6.2.4 连接畜禽舍的接地钢梁、金属围圈栏杆上，采用电工绝缘胶布紧密包裹，不得渗入水汽。6.2.5 绝缘子的安装采用均布畜禽舍上方的原则进行布置，每套系统独立成组，每套系统之间的电极线不得连接在一起。6.2.6 每台设备的电极线由主电源自带绝缘子的螺丝头引出，并通过布置好的悬挂绝缘子形成空中的线电极或网电极。6.2.7 电极线可以是一条没有回路的独立线，也可构成网状。电极线距地面应大于 2.3 m。6.2.8 悬挂绝缘子按照养殖面积宽度设计安装列数，一套系统的绝缘子既可按照长度方向布设一排，也可以并列布设多排，每排之间距离 5 m6 m。7 使用 7.1 运行前检查 7.1.1 运行前，电极线周边异物应清除。7.1.2 检查主电源接地可靠性。7.2 调试 7.2.1 将高电压专用控制器开关打开。7.2.2 静电测量与检测应符合 GB/T 15463-2008 中的相关规定。7.2.3 采用感觉测试电感，用手靠近绝缘子螺丝头 60 mm-80 mm 处感觉有凉风，身体不应直接触碰绝缘子螺丝头和电极线。7.3 运行 7.3.1 系统初次运行应连续工作 24 h8 h。7.3.2 进入正常工作状态后，运行 15 min间隔 45 min。DB22/T 20882014 3 8 安全注意事项 8.1 系统地线应安装在动物不能触碰弄断的地方。8.2 人和动物距电极线的安全距离应大于 350 mm，异物距电极线应大于 200 mm。8.3 圈舍清洗时应关掉电源，待清洗干燥后方可启动畜禽舍空间电场除尘防疫系统。8.4 电极线应连接在绝缘子的下端，不可使用其他物件悬垂。8.5 电极线上应吊挂安全警示牌。9 故障检查 9.1 主电源故障，电极线无电或电极线高压不足。9.2 控制器故障，不能按既定时间启动停止系统。9.3 电极线断路，部分电极线不能正常工作。10 维护 10.1 绝缘子应每月清洗一次，清洗时应关掉电源，将绝缘子表面上的灰尘及防尘罩内部污染物清洗干净。10.2 应每天清理触碰了电极线或过于接近电极线的异物。_
