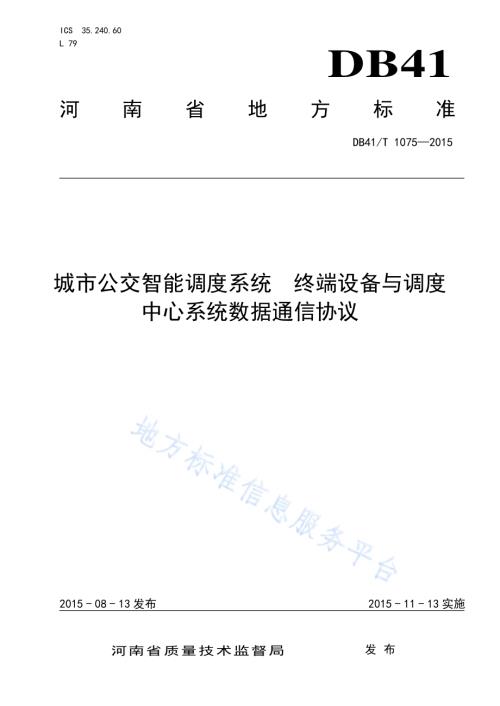

ICS 35.240.60 L 79 DB41 河南省地方标准 DB41/T 10752015 城市公交 智能调度 系统 终端设备与 调度中心系统 数据通信 协议 2015-08-13 发布 2015-11-13 实施 河南省质量技术监督局 发布 DB41/T 10752015 I 前 言 本标准 按照GB/T 1.12009 给出 的规 则起 草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 这些 专利的 责任。本标准 由河 南省 交通 运输 厅提出 并归 口。本标准 起草 单位：郑州市 交通运 输委 员会、交 通运 输部科 学研 究院、郑州市 公共交 通总 公司、驻马店市公 交公司、郑州 天迈 科技股 份有 限公 司。本标准 主要 起草 人：段胜 勇、郭 建国、魏 保祥、梁 攀登、刘向 龙、沃睿 峰、方志乾。本标准 参加 起草 人：高山、王兴 中、李松 刚、李聪、刘阳 忠。DB41/T 10752015 1 城 市公交 智能调度 系统 终端设备 与调度 中心系统 数据通 信协议 1 范围 本标准 规定 了 城市 公交 智 能调度 系统 终端 设备 与调 度中心 系统 数据 通讯 的协议 基础、通信连 接、消息处理、协 议分 类与 说明 和数据 格式。本标准 适用 于 城市 公交 智能 调度 系统 终端 设备 与调 度中心 系统 之间 的通 信。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注日期 的版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。JT/T 8082011 道 路运 输车辆 卫星 定位 系统 终端通讯 协议 及数 据格 式 3 缩略语 JT/T 8082011 界定 的以 及 下列 缩略 语适 用于 本文 件。GSM：全球 移动 通信 系统（Global System for Mobile communications）MIC：麦克 风（Microphone）SIM：客户 识别 模块（Subscribe Identity Module）4 协议基 础 协议基 础应 符合JT/T 8082011 第4 章的 规定。5 通信连 接 通信连 接应符合JT/T 8082011 第5 章的 规定。6 消息处 理 消息处 理应 符合JT/T 8082011 第6 章的 规定。7 协议分 类与 说明 协议分 类与 说明 应符 合JT/T 8082011第7 章的 规定。8 数据格 式 DB41/T 10752015 2 8.1 基础业 务 基础业 务数 据格 式应 符合JT/T 8082011 中第8 章的 规定，基础 业 务 见表1。表1 基础业 务 消息ID 内容 消息ID 内容 0 x0001 终端通用应答 0 x8600 设置圆形区域 0 x8001 平台通用应答 0 x0601 删除圆形区域 0 x0002 终端心跳 0 x8602 设置矩形区域 0 x0100 终端注册 0 x0603 删除矩形区域 0 x8100 终端注册应答 0 x8604 设置多边形区域 0 x0003 终端注销 0 x0605 删除多边形区域 0 x0102 终端鉴权 0 x8606 设置路线 0 x8103 设置终端参数 0 x0607 删除路线 0 x8104 查询终端参数 0 x8700 行驶记录数据采集命令 0 x0104 查询终端参数应答 0 x0700 行驶记录数据上传 0 x8105 终端控制 0 x8701 行驶记录参数下传命令 0 x0200 位置信息汇报 0 x0701 电子运单上报 0 x8201 位置信息查询 0 x0702 驾驶员身份信息采集上报 0 x0201 位置信息查询应答 0 x0800 多媒体事件信息上传 0 x8202 临时位置跟踪控制 0 x0801 多媒体数据上传 0 x8300 文本信息下发 0 x8800 多媒体数据上传应答 0 x8301 事件设置 0 x8801 摄像头立即拍摄命令 0 x0301 事件报告 0 x8802 存储多媒体数据检索 0 x8302 提问下发 0 x0802 存储多媒体数据检索应答 0 x0302 提问应答 0 x8803 存储多媒体数据上传命令 0 x8303 信息点播菜单设置 0 x8804 录音开始命令 0 x0303 信息点播/取消 0 x8900 数据下行透传 0 x8304 信息服务 0 x0900 数据上行透传 0 x8400 电话回拨 0 x0901 数据压缩上报 0 x8401 设置电话本 0 x8A00 平台RSA公钥 0 x8500 车辆控制 0 x0A00 终端RSA公钥 0 x0500 车辆控制应答 8.2 车载调度 终端 8.2.1 终端通 用应 答 消息ID：0 x2001。终端通 用应 答消 息体 数据 格式见 表2。表2 终端通 用应 答消 息体 数据 格式 字段 数据类型 字节数 描述及要求 应答流水号 WORD 2 对应的平台消息的流水号 DB41/T 10752015 3 表 2（续）字段 数据类型 字节数 描述及要求 应答 ID WORD 2 对应的平台消息的 ID 结果 BYTE 1 0-确认成功；1-失败；2-消息 有误；3-不支持 8.2.2 平台通 用应 答 消息ID：0 xA001。平台通 用应 答消 息体 数据 格式见 表3。表3 平台通 用应 答消 息体 数据 格式 字段 数据类型 字节数 描述及要求 应答流水号 WORD 2 对应的终端消息的流水号 应答 ID WORD 2 对应的终端消息的 ID 结果 BYTE 1 0-成功/确认；1-失败；2-消息 有误；3-不支持；4-报警处理 确认 8.2.3 设置终 端参 数 消息ID：0 xA103。设置终 端参 数消 息体 数据 格式见 表4。表4 设置终 端参 数消 息体 数据 格式 字段 数据类型 字节数 描述及要求 参数总数 WORD 2 设置终端参数的总数 参数项列表 参数项格式见表 5 表5 终端参 数项 数据 格式 字段 数据类型 描述及要求 参数 ID DWORD 参数 ID 定义及说明见 表 6 参数长度 WORD 参数值 若为多值参数，则消息中使用多个相同 ID 的参数项，如调度 中心电话号码 表6 终端参 数设 置各 参数 项定 义及说 明 参数 ID 数据类型 描述及要求 0 x1001 STRING 公司编号 0 x1002 STRING 子公司编号 0 x1003 STRING 线路编号 0 x1004 STRING 驾驶员编号 0 x1005 STRING 车辆自编号 0 x1006 STRING 路队编号 0 x1007 WORD 上行车站总数 0 x1008 WORD 下行车站总数 0 x1009 BYTEn 上行车站坐标列表 0 x100A BYTEn 上行车站坐标列表 DB41/T 10752015 4 表 6（续）参数 ID 数据类型 描述及要求 0 x100B STRING SIM 卡号 0 x100C WORD 请发车时间提示提前时间（s），0 0 x100D WORD 进站检测半径(m)，0 0 x100E WORD 出站检测半径（m），0 0 x100F WORD 请发车提示间隔（s），0 0 x1010 BYTEn 上行场区坐标列表 0 x1011 BYTEn 下行场区坐标列表 0 x1012 WORD 请准备发车提示发送时间（s），0 0 x1013 WORD 非运营状态限速值（km/h)，0 0 x1014 WORD 限速点半径(m)，0 0 x1015 BYTEn 上行限速点坐标列表 0 x1016 BYTEn 下行限速点坐标列表 8.2.4 公交业 务参 数查 询 消息ID：0 xA104。公交业 务参 数查 询消 息体 为空。8.2.5 公交业 务参 数应 答 消息ID：0 x2104。公交业 务参 数应 答消 息体 数据格 式见 表7。表7 公交业 务参 数应 答消 息体 数据格 式 字段 数据类型 字节数 描述及要求 应答流水号 WORD 2 对应的终端参数查询消息的流水号 应答参数个数 BYTE 1 参数项列表 参数项格式和定义见表 5 8.2.6 车辆调 度指 令 消息ID：0 xA105。车辆调 度指 令消 息体 数据 格式见 表8。表8 车辆调 度指 令消 息体 数据 格式 字段 数据类型 字节数 描述及要求 调度指令类型 BYTE 1 0-语音播报；1-文本格式显示；2-语音和文本格式同时提示 指令发送间隔 WORD 2 单位：s，0 指令发送次数 BYTE 1 0 指令内容 STRING n 长度视具体内容而定 8.2.7 请求读 取发 车时 间 消息ID：0 x2106。请求读 取发 车时 间消 息体 为空。8.2.8 发车时 间下 发 DB41/T 10752015 5 消息ID：0 xA106。发车时 间下 发消 息体 数据 格式见 表9。表9 发车时 间下发 消息体 数据 格式 字段 数据类型 字节数 描述及要求 发车时间标志 BYTE 1 0 xA5 时间数据有效，车载调度 终端收到后立即显示 0 x35 取消当前的发车时间，车 载调度终端收到后删除当前有效的发车时间 其它值无效，车载调度终端收到后，不会产生任何影响 发车时间 BCD6 6 返回时间标志 BYTE 1 0 xA5 时间数据有效，车载调度 终端收到后立即显示 0 x35 取消当前的发车时间，车 载调度终端收到后删除当前有效的发车时间 其它值无效，车载调度终端收到后，不会产生任何影响 正点返回时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)前车编号 STRING n 长度最大 8 个字节 发车起始站编号 BYTE 1 车站编号（n），n0 发车起始站方向 BYTE 1 0-上行；1-下行 到达站编号 BYTE 1 车站编号（n），n0 8.2.9 删除发 车时 间 消息ID：0 xA107。删除发 车时 间消 息体 为空。8.2.10 请求读 取运 营趟 次 消息ID：0 x2108。请求读 取运 营趟 次消 息体 为空。8.2.11 运营趟 次下 发 消息ID：0 xA108。运营趟 次下 发消 息体 数据 格式见 表10。表10 运营趟 次下发 消息体 数据 格式 字段 数据类型 字节数 描述及要求 趟次统计时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)已运营趟次 BYTE 1 0.5 趟递增 8.2.12 删除运 营趟 次 消息ID：0 xA109。删除运 营趟 次消 息体 为空。8.2.13 请求读 取首 班部 位 消息ID：0 x210A。请求读 取首 班部 位消 息体 为空。8.2.14 首班部 位下 发 DB41/T 10752015 6 消息ID：0 xA10A。首班部 位下 发消 息体 数据 格式见 表11。表11 首班部位 下发 消息体 数据 格式 字段 数据类型 字节数 描述及要求 次日首班发车时间标识 BYTE 1 0-有效时间，删除原来的发车 时间；1-无效时间 次日首班发车时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)部位号标识 BYTE 1 0-有效部位，删除原来的部位 号；1-无效部位 部位号 BYTE 1 发车方向 BYTE 1 0-上行；1-下行 发车场区编号 BYTE 1 场区编号（n），n0 8.2.15 删除首 班部 位 消息ID：0 xA10B。删除首 班部 位消 息体 为空。8.2.16 读取运 营公 里 消息ID：0 xA10C。读取运 营公 里消 息体 为空。8.2.17 上传运 营公 里 消息ID：0 x210C。上传运 营公 里消 息体 数据 格式见 表12。表12 上传运 营公 里消 息体 数据 格式 字段 数据类型 字节数 描述及要求 线路名称 STRING n 长度最大 16 个字节 车辆编号 STRING n 长度最大 8 个字节 驾驶员工号 STRING n 长度最大 20 个字节 行驶方向 BYTE 1 0-上行；1-下行；2-未定义 本趟运营公里 DWORD 4 单位：0.1km 当天运营总里程 DWORD 4 单位：0.1km 8.2.18 前后车 距下 发 消息ID：0 xA10D。前后车 距下 发消 息体 数据 格式见 表13。表13 前后车 距下 发消 息体 数据 格式 字段 数据类型 字节数 描述及要求 前车距离 WORD 2 单位：10m 后车距离 WORD 2 单位：10m 8.2.19 请求校 时 消息ID：0 x2110。请求校 时消 息体 为空。DB41/T 10752015 7 8.2.20 校时包 消息ID：0 xA110。校时包 消息 体数 据格 式见 表14。表14 校时包 消息 体数 据格 式 字段 数据类型 字节数 描述及要求 时间数据 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)8.2.21 终端开 关机 事件 包 消息ID：0 x2120。终端开 关机 事件 包消 息体 数据格 式见 表15。表15 终端开 关机 事件 包消 息体 数据格 式 字段 数据类型 字节数 描述及要求 开关机时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)开关机类型 BYTE 1 1-开机；2-关机 8.2.22 终端机 扩展 外部 设备 自检 消息ID：0 x2130。终端机 扩展 外部 设备 自检 消息体 数据 格式 见表16。表16 终端机 扩展 外部 设备 自检 消息体 数据 格式 字段 数据类型 字节数 描述及要求 上传时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)设备 1 类型 BYTE 1 设备 1 信息数据长度 BYTE 1 设备 1 软件版本 STRING n 长度最大 16 个字节 设备 1 硬件版本 STRING n 长度最大 16 个字节 设备 1 自检状态 BYTEn n 厂家自己确定需要的长度 设备 N 类型 BYTE 1 设备 N 信息数据长度 BYTE 1 设备 N 软件版本 STRING n 长度最大 16 个字节 设备 N 硬件版本 STRING n 长度最大 16 个字节 设备 N 自检状态 BYTEn n 厂家自己确定需要的长度 8.2.23 车辆CAN 总线仪 表数 据上 传包 消息ID：0 x2140。车辆CAN 总线仪 表数 据上 传包消息 体数 据格 式见 表17。表17 车辆CAN 总 线仪 表数 据上 传包消 息体 数据 格式 字段 数据类型 字节数 描述及要求 时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)DB41/T 10752015 8 表 17（续）字段 数据类型 字节数 描述及要求 CAN 报文原始数据 1 BYTE12 12 CAN 报文数据格式见表 18 CAN 报文原始数据 2 BYTE12 12 CAN 报文数据格式见表 18 CAN 报文原始数据 N BYTE12 12 CAN 报文数据格式见表 18 表18 CAN 报文原 始数 据格 式 字段 数据类型 字节数 描述及要求 CAN 报文 ID DWORD 4 CAN 报文数据的 ID CAN 报文数据 BYTE8 8 CAN 报文对应的原始数据 8.2.24 公交事 件位 置信 息上 传 消息ID：0 x2200。公交事 件位 置信 息上 传消 息体数 据格 式见 表19。表19 公交事 件位 置信 息上 传消 息体数 据格 式 字段 数据类型 字节数 描述及要求 公交事件类型 BYTE8 8 公交事件类型及说明见表 20 纬度 DWORD 4 以度为单位的纬度值乘以 10 的 6 次方，精确到百万分之一 度 经度 DWORD 4 以度为单位的经度值乘以 10 的 6 次方，精确到百万分之一 度 高程 WORD 2 海拔高度(m)速度 WORD 2 车辆的实时速度(0.1km/h)方向 WORD 2 0359，正北 为 0，顺时针 时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)表20 公交事 件类 型及 说明 位 定义 说明 0 开门 开门置 1，否则为 0 1 关门 关门置 1，否则为 0 2 进站 进站置 1，否则为 0 3 出站 出站置 1，否则为 0 4 进场 进场置 1，否则为 0 5 出场 出场置 1，否则为 0 6 违规驾驶 违规驾驶置 1，否则为 0 7 离线 车辆离线置 1，否则为 0 8 运营 非运营到运营变化时置 1，否则为 0 9 非运营 运营到非运营变化时置 1，否则为 0 10 堵车 按下“堵车”键，主动上报堵车时置 1，否则为 0 11 事故 按下“事故”键，主动上报事故时置 1，否则为 0 12 故障 按下“故障”键，主动上报故障时置 1，否则为 0 13 加油 按下“加油”键，主动上报加油时置 1，否则为 0 DB41/T 10752015 9 表 20（续）位 定义 说明 14 报警 按下“报警”键，主动上报报警时置 1，否则为 0 1563 预留 8.2.25 超速包 消息ID：0 x2201。超速包 消息 体数 据格 式见 表21。表21 超速包 消息 体数 据格 式 字段 数据类型 字节数 描述及要求 超速类型 BYTE 1 超速类型参见表 22 开始时行驶方向 BYTE 1 0-上行；1-下行 结束时行驶方向 BYTE 1 0-上行；1-下行 开始时车站编号 BYTE 1 结束时车站编号 BYTE 1 超速开始位置纬度 DWORD 4 以度为单位的纬度值乘以 10 的 6 次方，精确到百万分之一 度 超速开始位置经度 DWORD 4 以度为单位的经度值乘以 10 的 6 次方，精确到百万分之一 度 超速结束位置纬度 DWORD 4 以度为单位的纬度值乘以 10 的 6 次方，精确到百万分之一 度 超速结束位置经度 DWORD 4 以度为单位的经度值乘以 10 的 6 次方，精确到百万分之一 度 超速开始时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)超速结束时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)最高速度 WORD 2 单位：0.1 km/h(大于限速值)最低速度 WORD 2 单位：0.1 km/h(大于限速值)当前限速值 WORD 2 单位：0.1 km/h 表22 超速类 型定 义 位 定义 描述及要求 0 非运营超速 非运营超速时为 1，否则为 0 1 车站超速 车站超速时为 1，否则为 0 2 特殊点超速 特殊点超速时为 1，否则为 0 3 运营超速 在线路上正常运营时超速时为 1，否则为 0 47 预留 8.2.26 客流报 告包 消息ID：0 x2300 客流报 告包 消息 体数 据格 式见表23。表23 客流报 告包 消息 体数 据格 式 字段 数据类型 字节数 描述及要求 上传时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)行驶方向 BYTE 1 0-上行；1-下行 车站编号 BYTE 1 DB41/T 10752015 10 表 23（续）字段 数据类型 字节数 描述及要求 传输状态标识 BYTE 1 1-进站上传；2-出站上传；3-其他 客流数据状态标识 BYTE 1 客流数据状态标识参见表 24 上车人数 BYTE 1 客流调查器统计的上车人数 下车人数 BYTE 1 客流调查器统计的下车人数 车内总人数 BYTE 1 上车刷卡人数 BYTE 1 下车刷卡人数 BYTE 1 上车投币计数 BYTE 1 表24 客流数 据状 态标 识定 义 位 定义 描述及要求 0 有无客流数据 0-无；1-有 1 有无刷卡数据 0-无；1-有 2 有无投币数据 0-无；1-有 315 预留 8.2.27 驾驶员 签到 消息ID：0 x2301。驾驶员 签到 消息 体数 据格 式见表25。表25 驾驶员 签到 消息 体数 据格 式 字段 数据类型 字节数 描述及要求 驾驶员姓名 STRING n 长度最大 16 个字节 签到身份识别类型 BYTE 1 1-司机键盘刷卡；2-卡机刷卡；3-其它 驾驶员 ID STRING n 卡号或者工号，长度最大 20 个字节 签到类型 BYTE 1 1-签到；2-签退 签到时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)签到车辆编号 STRING n 长度最大 8 个字节 8.2.28 发车计 划下 发 消息ID：0 xA310。发车计 划下 发消 息体 数据 格式见 表26。表26 发车计 划下发 消息体 数据 格式 字段 数据类型 字节数 描述及要求 发车计划列表 STRING n 长度视具体内容而定 8.2.29 通话请 求 消息ID：0 x2400。通话请 求消 息体 数据 格式 见表27。DB41/T 10752015 11 表27 通话请 求消 息体 数据 格式 字段 数据类型 字节数 描述及要求 请求通话类型 BYTE 1 0 x01 GSM 通话；0 x02 IP 通话 8.2.30 显示屏 静态 信息 下发 消息ID：0 xA401。显示屏 静态 信息 下发 消息 体数据 格式 见表28。表28 显示屏 静态 信息 下发 消息 体数据 格式 字段 数据类型 字节数 描述及要求 显示屏类型 BYTE 1 0 x11 广告屏；0 x12 车内报站 屏；0 x14 车头屏；0 x15 车腰 屏；0 x16 车尾屏 信息索引 BYTE 1 信息内容 BYTEn n 长度最大 128 个字节 8.2.31 显示屏 动态 信息 下发 消息ID：0 xA402。显示屏 动态 信息 下发 消息 体数据 格式 见表29。表29 显示屏 动态 信息 下发 消息 体数据 格式 字段 数据类型 字节数 描述及要求 显示屏类型 BYTE 1 0 x11 广告屏；0 x12 车内报站 屏；0 x14 车头屏；0 x15 车腰 屏；0 x16 车尾屏 信息索引 BYTE 1 信息内容 BYTEn n 长度最大 128 个字节 8.2.32 读取投 币机 开箱 记录 消息ID：0 xA450。读取投 币机 开箱 记录消息 体为空。8.2.33 投币机 开箱 记录 上传 消息ID：0 x2450。投币机 开箱 记录 上传 消息 体数据 格式 见表30。表30 投币机 开箱 记录 上传 消息 体数据 格式 字段 数据类型 字节数 描述及要求 开箱时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)开箱地点纬度 DWORD 4 以度为单位的纬度值乘以 10 的 6 次方，精确到百万分之一 度 开箱地点经度 DWORD 4 以度为单位的经度值乘以 10 的 6 次方，精确到百万分之一 度 车辆编号 STRING n 长度最大 8 个字节 操作员编号 STRING n 长度最大 16 个字节 开箱钥匙编号 DWORD n 投币机编号 DWORD n 内胆编号 STRING n 长度最大 8 个字节 DB41/T 10752015 12 8.2.34 读取投 币机 内胆 信息 消息ID：0 xA451。读取投 币机 内胆 信息 消息 体为空。8.2.35 投币机 内胆 信息 上传 消息ID：0 x2451。投币机 内胆 信息 上传 消息 体数据 格式 见表31。表31 投币机 内胆 信息 上传 消息 体数据 格式 字段 数据类型 字节数 描述及要求 放胆时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)放胆地点纬度 DWORD 4 以度为单位的纬度值乘以 10 的 6 次方，精确到百万分之一 度 放胆地点经度 DWORD 4 以度为单位的经度值乘以 10 的 6 次方，精确到百万分之一 度 车辆编号 STRING n 长度最大 8 个字节 内胆编号 STRING n 长度最大 8 个字节 8.2.36 抓拍数 据请 求上 传 消息ID：0 x2460。抓拍数 据请 求上 传消 息体 数据格 式见 表32。表32 抓拍数 据请 求上 传消息体 数据格 式 字段 数据类型 字节数 描述及要求 通道号 BYTE 1 8.2.37 固件更 新 消息ID：0 xA500。固件更 新消 息体 数据 格式 见表33。表33 固件更 新消 息体 数据 格式 字段 数据类型 字节数 描述及要求 是否开始包 BYTE 1 0-非首包；1-首包 版本号 STRING n 首包有，非首包没有 总包数 WORD 2 当前包数据长度 WORD 2 当前包数据 BYTEn n 8.2.38 报站语 音更 新 消息ID：0 xA550。处理方 式见8.2.37。8.2.39 视频实 时点 播命 令 消息ID：0 xA600。视频实 时点 播命 令消 息体 数据格 式见 表34。DB41/T 10752015 13 表34 视频实 时点 播命 令消 息体 数据格 式 字段 数据类型 字节数 描述及要求 服务器 IP STRING n 服务器端口 WORD 2 通道号 BYTE 1 8.2.40 历史视 频远 程上 传 消息ID：0 xA601。历史视 频远 程上 传消 息体 数据格 式见 表35。表35 历史视 频远 程上 传消 息体 数据格 式 字段 数据类型 字节数 描述及要求 服务器 IP STRING n 服务器端口 WORD 2 通道号 BYTE 1 开始时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)结束时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)8.2.41 启动智 能布防 消息ID：0 xA700。启动智 能布 防消 息体 数据 格式见 表36。表36 启动智 能布防 消息体 数据 格式 字段 数据类型 字节数 描述及要求 布防位置 BYTE 1 1-前门；2-后门；3-前后门同 时；4-车内 8.3 调度屏 8.3.1 终端通 用应 答 消息ID：0 x3001。终端通 用应 答消 息体 数据 格式见 表37。表37 终端通 用应 答消 息体 数据 格式 字段 数据类型 字节数 描述及要求 应答流水号 WORD 2 对应的平台消息的流水号 应答 ID WORD 2 对应的平台消息的 ID 结果 BYTE 1 0-确认成功；1-失败；2-消息 有误；3-不支持 8.3.2 平台通 用应 答 消息ID：0 xB001。平台通 用应 答消 息体 数据 格式见 表38。DB41/T 10752015 14 表38 平台通 用应 答消 息体 数据 格式 字段 数据类型 字节数 描述及要求 应答流水号 WORD 2 对应的终端消息的流水号 应答 ID WORD 2 对应的终端消息的 ID 结果 BYTE 1 0-成功/确认；1-失败；2-消息 有误；3-不支持；4-报警处理 确认 8.3.3 开机注 册 消息ID：0 x3100。开机注 册消 息体 数据 格式 见表39。表39 开机注 册消 息体 数据 格式 字段 数据类型 字节数 描述及要求 重传间隔 BYTE 1 通讯超时重传间隔（s）SIM 卡号 STRING n 长度视具体内容而定 IP 地址A STRING n 长度视具体内容而定 端口 A WORD 2 IP 地址B STRING n 长度视具体内容而定 端口 B WORD 2 通话音量设定值 BYTE 1 通话时间 WORD 2 单位：s MIC 输入增益 BYTE 1 麦克风输入增益 硬件版本 STRING n 长度最大 16 个字节 协议版本 STRING n 长度最大 16 个字节 8.3.4 设置终 端参 数 消息ID：0 x3103。设置终 端参 数消息体 数据 格式见 表40。表40 设置终 端参 数消 息体 数据 格式 字段 数据类型 字节数 描述及要求 参数总数 WORD 2 参数项列表 参数项格式见表 41 表41 终端参 数项 数据 格式 字段 数据类型 字节数 描述及要求 参数 ID DWORD 4 参数 ID 定义及说明见 表 42 参数长度 WORD 2 参数值 若为多值参数，则消息中使用多个相同 ID 的参数项，如调 度中心电话号码 DB41/T 10752015 15 表42 终端参 数设 置各 参数 项定 义及说 明 参数 ID 数据类型 字节数 描述及要求 0 x01 STRING n 服务器 IP 地址 0 x02 WORD 2 服务器端口 0 x03 BYTE 1 通话控制方式 0 x04 BYTE 1 重发间隔 0 x05 WORD 2 请求调度数据间隔 0 x06 WORD 2 软件狗溢出间隔 0 x07 BYTEn n 呼入号码列表 0 x08 BYTEn n 呼出号码列表 0 x09 BYTE 1 每屏显示的车辆总数 0 x0A STRING n 备用服务器 IP 地址 0 x0B WORD 2 备用服务器端口 0 x0C BYTE 1 配置字 A 0 x0D BYTE 1 配置字 B 0 x0E BYTE 1 网络故障计数器阈值 0 x0F BYTE 1 音量参数 0 x10 WORD 2 通话时间 0 x11 BYTE 1 自动接听电话的振铃设定时间 0 x12 WORD 2 发车时间提示提前时间（s），0 0 x13 WORD 2 发车时间提示滞后时间（s），0 0 x14 BYTEn n 故障事件列表 0 x15 BYTE 1 通讯中断延迟时间 0 x16 BYTE 1 调度屏类型代码 0 x17 BYTE 1 MIC 输入增益 030 0 x18 BYTE 1 电话号码版本 0 x19 BYTEn n 自主调度事件列表 0 x1A BYTE 1 音量设置 8.3.5 查询终 端参数 消息ID：0 xB104。查询终 端参数 消息体 为空。8.3.6 查询终 端参 数应 答 消息ID：0 x3104。查询终 端参数 应答 消息体 数据格 式见 表43。表43 查询终 端参数 应答 数 据包 消息体 数据 格式 字段 数据类型 字节数 描述及要求 应答流水号 WORD 2 对应的终端参数查询消息的流水号 应答参数个数 BYTE 1 参数项列表 参数项格式和定义见表 40 DB41/T 10752015 16 8.3.7 调度数 据下 发 消息ID：0 xB200。调度数 据下 发消息体 数据 格式见 表44。表44 调度数 据下 发消息体 数据 格式 字段 数据类型 字节数 描述及要求 实时时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)车辆总数 BYTE 1 车辆数据 发车数据见表 45 表45 发车数 据 字段 数据类型 字节数 描述及要求 线路编号 STRING n 发车时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)车辆编号 STRING n 长度最大 8 个字节 车辆状态 BYTE 1 Bit7：0-不播报前导提示音；0-播报前导提示音 Bit6：0-不播报线路号；0-播 报线路号 Bit5：0-不播报“请发车”；1-播报“请发车”Bit4：0-不播报“请准备发车”；1-播报“请准备发车”Bit3：保留 Bit2Bit0：000-仅显示，不播报语音 001111-显示的同时播报语音，播报次数为 17 次 8.3.8 控制器 自主 调度 记录 上传 消息ID：0 x3210。控制器 自主 调度 记录 上传 消息体 数据 格式 见表46。表46 控制器 自主 调度 记录 上传 消息体 数据 格式 字段 数据类型 字节数 描述及要求 本包记录条数 BYTE 1 记录数据 见表 47 表47 自主调 度记 录数 据格 式 字段 数据类型 字节数 描述及要求 时间 BCD6 6 事件发生时间，YY-MM-DD-hh-mm-ss(北京时间)线路名称 DWORD 4 车辆编号 STRING n 长度最大 8 个字节 事件类型 BYTE 1 0 x00 无意义 0 x01 进场 0 x02 出场 DB41/T 10752015 17 表 47（续）字段 数据类型 字节数 描述及要求 事件状态 BYTE 1 0 x00 无意义 0 x01 上传成功（已经上传）0 x02 上传失败（未上传）8.3.9 校时包 消息ID：0 xB300。校时包 消息 体数 据格 式见 表48。表48 校时包 消息 体数 据格 式 字段 数据类型 字节数 描述及要求 时间数据 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)8.3.10 信息发 布 消息ID：0 xB400。信息发 布消 息体 数据 格式 见表49。表49 信息发 布消息体 数据 格式 字段 数据类型 字节数 描述及要求 信息索引 BYTE 1 信息内容 BYTEn n 长度最大 128 个字节 8.4 电子站 牌 8.4.1 终端通 用应 答 消息ID：0 x5001。终端通 用应 答消 息体 数据 格式见 表50。表50 终端通 用应 答消 息体 数据 格式 字段 数据类型 字节数 描述及要求 应答流水号 WORD 2 对应的平台消息的流水号 应答 ID WORD 2 对应的平台消息的 ID 结果 BYTE 1 0-确认成功；1-失败；2-消息 有误；3-不支持 8.4.2 平台通 用应 答 消息ID：0 xD001。平台通 用应 答消 息体 数据 格式见 表51。表51 平台通 用应 答消 息体 数据 格式 字段 数据类型 字节数 描述及要求 应答流水号 WORD 2 对应的终端消息的流水号 应答 ID WORD 2 对应的终端消息的 ID 结果 BYTE 1 0-成功/确认；1-失败；2-消息 有误；3-不支持；4-报警处理 确认 DB41/T 10752015 18 8.4.3 开机注 册 消息ID：0 x5100。开机注 册消 息体 数据 格式 见表52。表52 开机注 册消 息体 数据 格式 字段 数据类型 字节数 描述及要求 连接维持间隔 WORD 2 单位：s 重传间隔 BYTE 1 通讯超时重传间隔（s）软件狗间隔 WORD 2 单位：s SIM 卡号 STRING n 长度视具体内容而定 IP 地址A STRING n 长度视具体内容而定 端口 A WORD 2 IP 地址B STRING n 长度视具体内容而定 端口 B WORD 2 网络故障计数器阀值 BYTE 1 通讯故障时间 BYTE 1 超过此时间收不到后台数据，进行超时处理 时间显示行设定 BYTE 1 设定时间显示的行号 时间显示持续时间 BYTE 1 事件显示持续时间设定（s）串口通讯故障时间 BYTE 1 单位：s 显示屏亮度 BYTE 1 移动速度 BYTE 1 8.4.4 开机注 册应 答 消息ID：0 xD100。开机注 册应 答消 息体 数据 格式见 表53。表53 开机注 册应 答消 息体 数据 格式 字段 数据类型 字节数 描述及要求 实时时间 BCD6 6 YY-MM-DD-hh-mm-ss(北京时间)8.4.5 车辆动 态数 据 消息ID：0 xD101。车辆动 态数 据消 息体 数据 格式见 表54。表54 车辆动 态数 据消 息体 数据 格式 字段 数据类型 字节数 描述及要求 行编号 BYTE 1 显示到指定行 显示方式 BYTE 1 实时时间 BCD6 6 信息数目 BYTE 1 记录总数量，值范围 0 x010 x08 动态显示记录 见表 55 DB41/T 10752015 19 表55 动态显 示记 录数 据格 式 字段 数据类型 字节数 描述及要求 信息编号 BYTE 1 信息长度 BYTE 1 信息数据的长度 信息内容 BYTEn n 长度最大 128 个字节 8.4.6 静态显 示信息下 载 消息ID：0 xD102。静态显 示信
