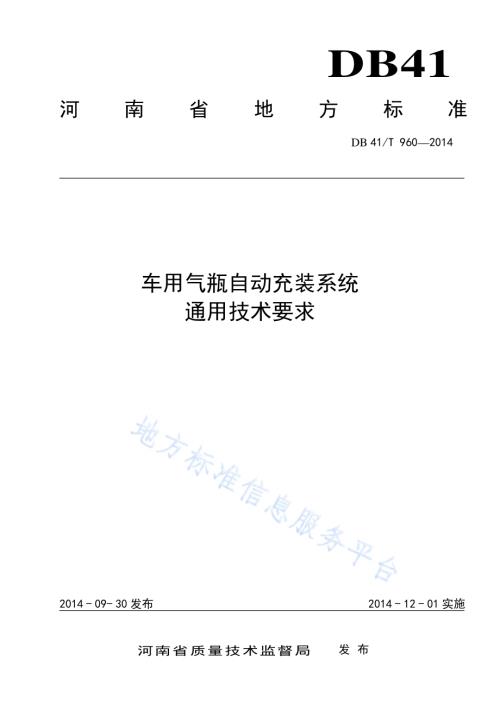

DB41 河南省地方标准 DB 41/T 9602014 车用气瓶 自动充装 系统 通用技术 要求 2014-09-30 发布 2014-12-01 实施 河南省质量技术监督局 发布 DB41/T XXXXXXXXX I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 进行 起草。本标准 由河 南省 质量 技术 监督局 提出 并归 口。本标准 起草 单位：河 南省 标准化 研究 院。本标准 主要 起草 人：张培 英、葛 伟三、靳 巍峰、吕 鸣涛、荆大 勇、赵国 敏、朱琰。本标准 参加 起草 人：傅小 苗、吴 涛、李媛 媛、郭敬 东、余 珂、赵志 明、高 峰、张兰、景 文斌、郑迎光。DB41/T XXXXXXXXX 1 车 用气瓶 自动充装 系统通 用技术要 求 1 范围 本标准 规定 了车 用气 瓶自 动充装 系统 的术 语和 定义、标签、数 据、通讯、功 能及粘 贴等 要求。本标准 适用 于车 用气 瓶自 动充装 系统（以 下简 称“系统”）中 电子 标签 的设 计、应 用与 自动 充 装 系统相关 软硬 件的 开发 与改 造。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 7408-2005 数 据元 和交换 格式 信息交 换 日期和 时间 表示 法 GB 50156 汽车 加油 加气 站设计 与施 工规 范 DB41/T 959-2014 气瓶用 电子标 签标 识规 范 3 术语和 定义 DB41/T 959 界定 的以 及下 列术语 和定 义适 用于 本文 件。3.1 控制器 用来接 收手 持器 发送 的数 据，判 定标 签存 储数 据合 法性，将判 定信 息传 输给 中继器 以达 到对 气 瓶 充装的控 制，并将 充装 记录 上传的 设备。3.2 中继器 加气机 控制 设备，能 够接 收控制 器传 输的 验瓶 信息，并根 据验 瓶结 果控 制加 气机工 作的 设备。3.3 上行 控制器 向中继 器 发送 命令 的过程。3.4 下行 中继器 收到 控制 器发 送的 命令后 做出 响应 的过 程。3.5 自动充 装系 统 由电子 标签、手持 器、中继器和控 制器 等组 成，能够实现充 前验 瓶并 根据 验瓶 结果控 制加 气机 工作的一个 整体。4 系统示意图 DB41/T XXXXXXXXX 2 系统示 意图 见图1。图1 系统示 意图 5 标签 5.1 性能要 求 标签的 性能 应符 合DB41/T 959的要求。5.2 防爆要 求 控制器、中继 器、手持器 等防爆 要求应符合 GB 50156 的要 求，应 得到 授权的 防爆检 验机构 鉴定 认可，取 得防 爆合 格证 书。5.3 安全性 要求 标签的 安全 性应 符合DB41/T 959 的要 求。5.4 封装要 求 标签的 封装 应符 合DB41/T 959的要求。6 数据 6.1 基本要 求 标签内 部存储 的数 据内容 与格式 除应符 合DB41/T 959 中7.1 规定的 要求 外，在 待留区 还应增 加车 牌号、安 装单 位、安装 日期。6.2 安装单 位 记录车 辆所 使用 气瓶 的改 装厂商，对于 出厂 自带 气 瓶的车 辆，安 装单 位为 车 辆生产 厂商，存储 时宜用全称。6.3 安装日 期 应记录 气瓶 的安 装日 期。其表示 方法 应符 合GB/T 7408-2005中5.2.1.1的规定。7 通信要 求 DB41/T XXXXXXXXX 3 7.1 通信模 式 控制器 为主 机，中继 器 为 从机，采取 一问 一答 的方 式进行 通讯。7.2 通信约 束 控制器 与中继 器 间 的通讯 采用波 特率4800bps、8 位数据位、2位 停止位 的异 步 通信方 式，其 数据 校验采用“和 校验”方 式。7.3 通讯协 议 7.3.1 加气命 令 加气命 令与 响应 格式 可参 照表1。表1 上行 帧头 机器码 枪号 命令 校验位 帧尾 FF AA OxlO OxXX 0 x01 OxXX EE DD 下行 帧头 机器码 枪号 响应 校验位 帧尾 FF AA Oxll OxXX OxOl/Ox00 OxXX EE DD 注：响应为Ox01，代表接受正确；响应为Ox00，代表接受错误。7.3.2 数据采 集命 令 数据采 集命 令与 响应 格式 可参照 表2。表2 上行 帧头 机器码 枪号 命令 校验位 帧尾 FF AA Oxl0 OxXX Ox05 OxXX EE DD 下行 帧头 机器码 状态 枪号 加气数据 校验位 帧尾 FF AA Oxll 注 1 OxXX 7 字节 OxXX EE DD 注1：状态为OxBO，代表正常加气；状态为OxB1代表待消费；状 态为OxB2，代表正常停机；状 态为OxB3，代表非正常停机。注2：加气数据为7 个字节，其中加气量3 字节，压力2 字节，密度2 字节。7.3.3 数据已 接受 命令 数据 已接 受命 令与 响应 格式可 参照 表3。DB41/T XXXXXXXXX 4 表3 上行 帧头 机器码 枪号 命令 校验位 帧尾 FF AA Oxl0 OxXX Ox06 OxXX EE DD 下行 帧头 机器码 枪号 响应 校验位 帧尾 FF AA Oxll OxXX Ox01/Ox00 OxXX EE DD 注：响应为Ox01，代表响应成功；响应为Ox00，代表响应失败。7.3.4 释放控 制权 命令 释放控 制权 命令 与响 应格 式可参 照表4。表4 上行 帧头 机器码 枪号 命令 校验位 帧尾 FF AA Oxl0 OxXX OxAO OxXX EE DD 下行 帧头 机器码 枪号 响应 校验位 帧尾 FF AA Oxll OxXX OxOl/Ox00 OxXX EE DD 注：响应为OxOl代表释放成功：响应为Ox00，代表释放失败。7.3.5 要控制 权命 令 要控制 权命 令与 响应 格式 可参照 表5。表5 上行 帧头 机器码 枪号 命令 校验位 帧尾 FF AA Oxl0 OxXX OxAl OxXX EE DD 下行 帧头 机器码 枪号 响应 校验位 帧尾 FF AA Oxll OxXX OxOl/Ox00 OxXX EE DD 注：响应为0 x01，代表要控制权成 功；响应为Ox00，代表要控制 权失败，失败之后至多要三次。8 功能要 求 8.1 手持器 应具 有对 车用 气瓶 电子标 签进 行验 证的 功能。8.2 手持器 应能 够采 用无 线传 输方式 将验 证结 果传 输给 控制器。8.3 控制器 应能 够根 据手 持器 传输的 数据，判 断气 瓶是 否可以 加气，从 而控 制加 气机。8.4 控制器 应能 够存 储车 辆加 气记录 并实 现共 享。9 粘贴要 求 标签粘 贴应 符合DB41/T 959 的要 求。_
