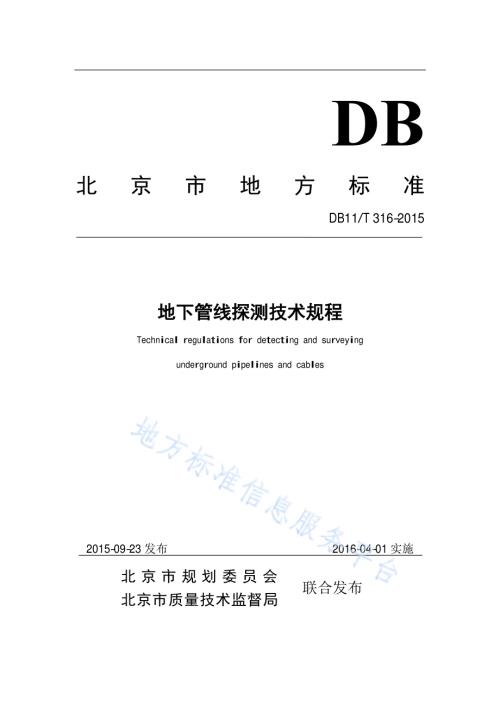

北京市地方标准 DB11/T 316-2015 地下管线探测技术规程 Technical regulations for detecting and surveying underground pipelines and cables 2015-09-23发布 2016-04-01实施 北京市规划委员会 联合发布 北京市质量技术监督局 I 北京市质量技术监督局 公 告 第 15号 II 前言 本规程是根据北京市“十二五”时期城乡规划标准化工作规划和 北京市质量技 术监督局关于印发 2014年北京市地方标准制修订项目计划的通知（京质监标发（2014）36号）的要求，对原北京市地方标准北京市地下管线探测技术规程 DB11/T316-2005进行了修订。本规程的主要技术内容是：1 总则；2 术语与代号；3 基本规定；4 技术准备；5 地下管线调查；6 地下管线探查；7 地下管线测量；8 地下管线数据处理及管线 图编绘；9 地下 管线数据 库；10 报 告 书编写 和 成果 质量 检 查与 验收。修订的主要技术内容是：1 标准 编写格式改为 工程 建设 标准 格式；2增加 了技术准备一章，规定了地下管线探测前要 做 的技术准备；3 增加 了地下管 廊 的调查方 法 和 相 关调查内容；4 增加 了地下 控 制测量的内容；5 增加 了对 三维 地下管线调查的要求；6 增加 了对 新技术、新仪器、新 方 法 的 具体应用 规定；7 修 改 了 相应 的 附录。本规程 由 北京市规划 委员会归口 管理 并组织设 施，由 北京市测 绘设 计 研究院负责具体 技术内容的 解释。标准的 日常 管理 机构为 北京市城乡规划标准化 办 公 室。各单位在执 行本规程 过 程 中如有意见 和 建议，请寄送 北京市测 绘设 计 研究院（北京市 海 淀区羊坊店路 15号，邮政编码：100038，电话：010-63942678）。北京市城乡规划标准化 办 公 室 联 系电话：010-68017520，邮箱：。本规程主 编单位：北京市测 绘设 计 研究院 本规程 参编单位：北京 建筑大学 北京城 建勘 测 设 计 研究院有限责 任 公 司 北京时 正兴 测 绘 工程技术 有限 公 司 北京市 热力 工程 设 计 有限责 任 公 司 北京市 勘 察 设 计 研究院有限 公 司 北京测 绘学会 城市 空间信息 工程北京市 重点 实 验室 本规程主要 起草人 员：杨伯钢、王 磊、李金刚、易致礼、陶迎春、龙家恒、齐永良、邹积亭、张自立、郭忠志、马 海 志、高文明、孔令彦、马金荣、李 源、陈廷武、宣兆 新、张劲松、李 敏 本规程主要 审 查 人 员：朱 光、汤 海、李英 成、刘 海 岩、张飞舟、翁克勤、张胜良 III 目 次 1 总则.1 2 术语和代号.2 2.1 术语.2 2.2 符 号、缩略 语.2 3 基本规定.4 3.1 参 考 系 统.4 3.2 技术要求.4 3.3 精度 要求.8 3.4 作 业流 程与质量要求.8 4 技术准备.9 4.1 一 般 规定.9 4.2 地下管线 现状 调 绘.9 4.3 现场踏 勘.10 4.4 探查 仪器 校 验.10 4.5 探查方 法 试 验.10 4.6 技术 设 计 书编 制.11 5 地下管线调查.12 5.1 一 般 规定.12 5.2 调查要求.12 5.3 三维 空间信息 调查要求.14 6 地下管线探查.16 6.1 一 般 规定.16 6.2 探查 仪器设 备要求.16 6.3 地下管线的地 球物 理探查.17 7 地下管线测量.21 7.1 一 般 规定.21 7.2 地 面 控 制测量.21 7.3 地下 控 制测量.22 7.4 管线 点 测量.23 7.5 竣 工测量.23 8 地下管线数据处理及管线图编绘.24 8.1 一 般 规定.24 IV 8.2 地下管线数据处理.24 8.3 地下管线 图编绘.25 8.4 编绘 要求.26 9 地下管线数据库.28 9.1 一 般 规定.28 9.2 地下管线 元 数据.28 9.3 地下管线数据 交换.28 9.4 数据 库设 计与数据 组织.28 9.5 数据 检 查与 入 库.29 9.6 地下管线 三维建 模.29 9.7 管理 功能 要求.30 10 报告书编写和成果质量检查与验收.32 10.1 一 般 规定.32 10.2 报 告 书编写.32 10.3 质量 检验.32 10.4 成果验收.35 10.5 成果 提交.36 附录 A地下管线特征点、附属物及建（构）筑物图例.38 附录 B 地下管线成果表.50 附录 C 地下管线探查记录表.51 附录 D地下管线类别.52 附录 E地下管线图分层及颜色.54 附录 F 地下管线图注记要求.56 附录 G 管线线型图例.57 附录 H 地下管线图样图.58 附录 J 地下管线元数据格式.63 附录 K 管线数据库结构.65 附录 L 地下管线探测工程验收申请表.74 附录 M 检验报告格式.75 本规程用词说明.80 引用标准名录.81 条 文 说 明.82 V Contents 1 General Provisions 1 2 Terms and Symbols 2 2.1 Terms 2 2.2 Symbols and abbreviations 2 3 Basic Regulations 4 3.1 Reference system 4 3.2 Technology requirements 4 3.3 Accuracy requirements 8 3.4 Operation requirements and quality control requirements 8 4 Technology preparation 9 4.1 Common provisions 9 4.2 Collecting and mapping of current underground pipelines and cables 9 4.3 Field survey 10 4.4 Instrument calibration 10 4.5 Method testing 10 4.6 Preparation of technical design document 11 5 Underground pipelines and cables research 12 5.1 Common provisions 12 5.2 Requirements of the research 12 5.3 Requriements of 3D information research 14 6 Underground pipelines and cables detection 16 6.1 Common provisions 16 6.2 Requirements of dectection instruments 16 6.3 Geophysical detection of underground pipelines and cables 17 7 Underground pipelines and cables survey 21 7.1 Common provisions 21 7.2 Control survey above ground 21 7.3 Control survey under ground 22 7.4 Points survey of pipelines and cables 23 7.5 Survey for finish construction 23 8 Data processing and map compilation 24 8.1 Common provisions 24 8.2 Data processing 24 8.3 Map compilation 25 8.4 Requirements of map compilation 26 VI 9 Database of underground pipelines and cables 28 9.1 Common provisions 28 9.2 Metadata 28 9.3 Data exchange 28 9.4 Database design and data organization 28 9.5 Data checking and inputing 29 9.6 3D modeling of underground pipelines and cables 29 9.7 Function requirements 30 10 Report writing,quality inspection and acceptance of results 32 10.1 Common provisions 32 10.2 Report writing 32 10.3 Quality inspection 32 10.4 Acceptance of results 35 10.5 Submitting of results 36 Appendix A Legend of feature points,affiliated facilities and constructions 38 Appendix B Result form for underground pipelines and cables 50 Appendix C Record form for underground pipelines and cables detection 51 Appendix D Classification of underground pipelines and cables 52 Appendix E Layers and colors of underground pipelines and cables 54 Appendix F Requirements for labeling underground pipelines and cables 56 Appendix G Line styles of underground pipelines and cables 57 Appendix H Samples of underground pipeline map 58 Appendix J Metadata format for underground pipelines and cables 63 Appendix K Database stucture of underground pipelines and cables 65 Appendix L Approval application form for underground pipeline detection and survey 74 Appendix M Test report format 75 Explanation of Wording in the specification 80 List of Quoted Standards 81 Explanation of Provisions 82 1 1 总则 1.0.1 为 统 一 地下管线探测技术要求，保证 地下管线探测的 成果 质量，制定本规程。1.0.2 本规程 适 用 于北京市行 政区 域 内的 各 种不同 用 途 的地下管线的 资料整 合、探查、测量、数据 库建设 和 动态更 新 等 工作。1.0.3 地下管线探测 除 应 符 合本规程 外，尚 应 符 合 国 家 和北京市地方 现 行 有 关标准的规定。2 2 术语和代号 2.1 术语 2.1.1 地下管线 underground pipelines and cables 埋 设 于地下的 供水、排水、燃气、热力、电 力、通 信、广播 电 视、工 业、地下管 廊 等 管线及 附 属 物 的 统 称。2.1.2 地下管线探测 detecting and surveying of underground pipelines and cables 采 用 实地调查、仪器 探查和 实地 测量方 法 确 定地下管线的 空间 位 置 及 属性 的 过 程。2.1.3 管线 点 point of underground pipelines and cables 地下管线 探测 过 程 中，为 准 确描述 地下管线的 走向特征 和 附 属 物、建（构）筑 物信息而 设 立 的管线 探测 点。管线 点 包括 管线线 路 上 的 特征 点，管线 附 属 物、建（构）筑 物 的 几何 中 心 点 及根据 需 要 在 管线线 路 上 布 设 的 其他 测 点。2.1.4 小 室 Cell 实地 投影 面积 大 于 等 于 2平 方 米 的管线地下 附 属 物 或 建（构）筑 物。2.1.5 地下管线 现状 调 绘 actuality survey and drawing of underground pipelines and cables 在 地下管线探测前，对 已埋 设 的地下管线进行 资料 收 集 和 分类整 理，将已 有 地下管线的 概 略 位 置 和 相 关 属性 标 绘在 地 形 图 上，编 制 成 地下管线 现 状 调 绘图。2.1.6 历史 数据 historical data 在 地下管线数据 库中 存储 的，过 去某个 时 段或多个 时 段 的 一 个或多个版 本的数据。2.1.7 地下管 廊 underground pipeline gallery 将 设 置 在 地下的 各 类 公 用 管线 集 中 容 纳 于 一体，并 留 有 供 检 修 人 员 行 走 通 道 的 隧道结构。地下管 廊设有 专门 的 检 修 口、吊装 口 和监测 系 统。2.2 符号、缩略语 2.2.1 符 号 P压 力；V 电 压；mtd 明 显 管线 点 的 埋深 量测 中 误差；mts隐 蔽 管线 点 的 平 面 位 置 探查 中 误差；mth隐 蔽 管线 点 的 埋深 探查 中 误差；td 明 显 管线 点 的 埋深 量测 限 差；ts隐 蔽 管线 点 的 平 面 位 置 探查 限 差；th隐 蔽 管线 点 的 埋深 探查 限 差；mcs 管线 点 平 面 位 置 测量 中 误差；mch 管线 点高 程测量 中 误差；mcd 间 距 测量 中 误差；Hx 磁 场 水平分 量；Hx 磁 场 水平分 量的 变 化量。3 2.2.2 缩略 语 GNSS 全 球 导航卫星 系 统 Global Navigation Satellite System；RTK 实时 动态 定 位 技术 Real Time Kinematic；RGB 红、绿、蓝（Red、Green、Blue），显 示 器 等 主 动 设 备 使 用 的 三 原 色，其他 颜色 是通 过 此 三 种 颜色 调和 而 成。4 3 基本规定 3.1 参考系统 3.1.1 北京市地下管线探测 所 采 用 的 平 面 坐 标 系 统 应为 北京地方 坐 标 系，所 采 用 的 高 程 系 统 应为 北京地方 高 程 系。3.1.2 特 殊 地 区 地下管线探测 采 用 非 北京市 统 一 的 坐 标和 高 程 系 统 时，应 与北京市地方 坐 标 系 统 和 高 程 系 统 建 立 联 系。3.1.3 标准 图 幅 的地下管线 图 的 比例尺、图 幅 分 幅 和 编 号 应 与北京市基本 比例尺 地 形 图一 致；带 状 地下管线 图 的 比例尺宜 与基本 比例尺 地 形 图一 致，图 幅 设 计 应 与管线 走向 协 调 一 致，编 号 以 总 带 状 图 幅 数 为 分 母，所 在 带 状 图 幅 数 为 分 子 的 分 式 表示。3.2 技术要求 3.2.1 地下管线探测工作内容 宜 包括 技术准备、调查、探查、测量、数据处理与管线 图编 绘、地下管线数据 库 的 建 立、报 告 书 的 编写 和 成果检 查 验收。3.2.2 地下管线探测的对 象 应 包括埋 设 于地下的 供水、排水、燃气、热力、电 力、通 信、广播 电 视、工 业、地下管 廊 及 附 属 建（构）筑 物 等。3.2.3 地下管线探测的 取舍 原则，宜满足表 3.2.3的要求。表 3.2.3 地下管线探测取舍原则 管线 类 别 取舍 原则 供水 内 径 100mm（连接消防栓 的管线探测 到 75mm）排水 内 径 300mm或 方 沟 400 400mm 燃气 全 测 热力 全 测 电 力 全 测 通 信 全 测 广播 电 视 全 测 工 业 全 测 地下管 廊 全 测 3.2.4 地下管线探测时，应 查 明 地下管线的 类 别、平 面 位 置、走向、埋深、高 程、偏距、规 格、材 质及管线的 附 属 建（构）筑 物 等，宜 查 明 地下管线的 电 缆 根 孔 数、压 力、电 压、建设 年代和 权 属 单位 或 运 行管理 单位，编绘 地下管线 图，并 宜 建 立 或更 新 管线数据 库。地下管线探测的 属性 项目 应 符 合 表 3.2.4的规定。5 表 3.2.4 地下管线探测应查明的属性项目表 管线 大 类 埋 设 方 式 埋深（m）规 格（mm）总 孔 数 或 条 数 已 用 孔 数 材 质 形 状 尺寸（mm）管 线 点 特 征 建（构）筑 物 附 属 物 使 用 状 况 井 盖 状 态 管 线 材 质 传输 物 体 特 征 备 注 内 底 外 顶 井 或 井 脖 底 小 室 顶 小 室 底 管 径 宽 高 井 或 井 脖 井 盖 小 室 井 或 井 脖 井 盖 小 室 井 或 井 脖 井 盖 小 室 压 力 流 向 电 压 供水 管 道 沟 道 排水 管 道 沟 道 燃气 管 道 沟 道 热力 管 道 沟 道 6 续表 3.2.4 管线 大 类 埋 设 方 式 埋深（m）规 格（mm）总 孔 数 或 条 数 已 用 孔 数 材 质 形 状 尺寸（mm）管 线 点 特 征 建（构）筑 物 附 属 物 使 用 状 况 井 盖 状 态 管 线 材 质 传输 物 体 特 征 备 注 内 底 外 顶 井 或 井 脖 底 小 室 顶 小 室 底 管 径 宽 高 井 或 井 脖 井 盖 小 室 井 或 井 脖 井 盖 小 室 井 或 井 脖 井 盖 小 室 压 力 流 向 电 压 电 力 管 块 沟 道 直 埋 通 信 管 块 沟 道 直 埋 广播 电 视 管 块 沟 道 直 埋 7 续表 3.2.4 管线 大 类 埋 设 方 式 埋深（m）规 格（mm）总 孔 数 或 条 数 已 用 孔 数 材 质 形 状 尺寸（mm）管 线 点 特 征 建（构）筑 物 附 属 物 使 用 状 况 井 盖 状 态 管 线 材 质 传输 物 体 特 征 备 注 内 底 外 顶 井 或 井 脖 底 小 室 顶 小 室 底 管 径 宽 高 井 或 井 脖 井 盖 小 室 井 或 井 脖 井 盖 小 室 井 或 井 脖 井 盖 小 室 压 力 流 向 电 压 工 业 管线 管 道 沟 道 地下 管 廊 沟 道 注：表示 应 查 明 的项目 8 3.3 精度要求 3.3.1 本规程 以 中 误差 作 为 探测 精度 的技术 指 标，并应 以两倍 中 误差 作 为 极 限 误差。3.3.2 隐 蔽 管线 点 的探查 精度 应 符 合下 列 规定：1 平 面 位 置 限 差 ts为 0.10h；2 埋深 限 差 th为 0.15h。注：h为 地下管线的 中 心埋深，单位为 毫 米；当 h1000mm时，按 h=1000mm计 算。3.3.3 管线 点 的测量 精度 应 符 合下 列 规定：1 相 对于 邻近 控 制 点 的 平 面 位 置 中 误差 mcs绝 对 值 不 应大 于 50mm；2 相 对于 邻近 控 制 点 的 高 程测量 中 误差 mch绝 对 值 不 应大 于 30mm。3.3.4 编绘 纸 质地下管线 图 时，地下管线与 邻近 的 建（构）筑 物、相 邻 管线及规划 道 路中 心 线的 间 距 中 误差 mc绝 对 值 不 应大 于 图 上 0.5mm。3.3.5 特 殊 工程 精度 要求 可 由委 托 方与 承接 方 商 定，并 以 合 同形 式 确 定。3.4 作业流程与质量要求 3.4.1 地下管线探测的作 业流 程 宜 包括：接受 任 务（委 托），技术准备，管线调查，探查，测量，管线 图编绘，管线数据 库 的 建 立 及 成果验收。3.4.2 地下管线探测 应 实行二 级 检 查、一 级 验收 制 度。3.4.3 地下管线 图编绘应 利 用 经 检 查合 格 的数据，其 精度 应 符 合本规程第 3.3.2条 的规定；所 采 用 的 软件 应 经 测 试 或 评 审。3.4.4 地下管线探测 应 按 合 同 要求 或 技术标准进行 验收并 提交 探测 成果。探测 成果 资料 应 按档 案 管理 部 门 规定的 载 体、装 订规 格 和 组 卷 要求，按 文 字 资料、表 格、图、数据 光 盘 进行整 理 归 档。3.4.5 地下管线探测 所使 用 的 仪器设 备 应 符 合下 列 规定：1 地 球物 理 仪器应 按 现 行行 业 标准城市工程地 球物 理探测规 范 CJJ7的 相 关规定进行 检 校 和 保 养；2 测 绘仪器应在检 定 有 效 期内，并 按 现 行行 业 标准城市测量规 范 CJJ/T8的 有 关规 定进行 检验 和 校正，按使 用 说 明 书 使 用 和 保 养。3.4.6 地下管线探测 采集 的数据 应 符 合 统 一 的数据 格式 要求，地下管线数据 应 经 检 查合 格 后 录 入 地下管线数据 库。3.4.7 地下管线探测 在 满足 本规定的 精度 和质量要求的前 提 下，应 积 极 采 用新 技术、新 方 法 和 新仪器设 备。3.4.8 地下管线探测作 业 的下 井 作 业 应 符 合 现 行地方标准地下 有限 空间 作 业 安 全 技术规 范 DB11/852的规定。3.4.9 地下管线数据 信息 安 全 应 符 合 现 行 国 家 标准 信息 系 统 安 全 等 级 保 护 基本要求 GB22239的 有 关规定。9 4 技术准备 4.1 一般规定 4.1.1 地下管线探测前 应 进行技术准备。技术准备的工作内容 应 包括 地下管线 现状 调 绘、现场踏 勘、探查方 法 试 验、仪器 校 验 和技术 设 计 书编 制。4.1.2 地下管线 现状 调 绘应 对 已 有 的地下管线 资料 进行 搜 集、分类、整 理，编绘 地下管线 现状 调 绘图 和 成果 表，作 为 地下管线探测作 业 参 考 的 依 据。地下管线 现状 调 绘应在 地下管线 探测工程 开展 前 完 成。4.1.3 地下管线探测 应 利 用 调 绘成果 进行测 区 现场踏 勘，初步拟 定 针 对测 区 的探测方 法 与技术 路 线。4.1.4 地下管线探测 应 根据 现场踏 勘 结 果，对 拟 定的探查方 法 与技术 路 线进行 有 效 性 试 验，确 定 采 用 的探查方 法 与技术 路 线，提 出拟 采 用 的 相应 探查 仪器设 备。4.1.5 地下管线探测 拟 投入 使 用 的 各 类 探查 仪器在 使 用 前 应 进行 仪器一 致 性 校 验，并 形 成报 告。4.2 地下管线现 状 调绘 4.2.1 地下管线 现状 调 绘 宜 包括 下 列 内容：1 搜 集 地下管线 资料；2 分类、整 理 所 搜 集 的 已 有 地下管线 资料；3 编绘 地下管线 现状 调 绘图。4.2.2 地下管线 搜 集资料 应 包括 下 列 内容：1 地下管线 设 计 图、施工 图、竣 工 图、拴 点 图、示 意图、竣 工测量 成果 或外 业 探测 成 果；2 技术 说 明 资料 及 成果 表；3 现 有 的 相应 比例尺 地 形 图；4 市 政 工程规划 审 批 资料；5 测 区 已 有 的 平 面 和 高 程 控 制 点 资料。4.2.3 地下管线 现状 调 绘图编绘应 符 合下 列 规定：1 地下管线 现状 调 绘图 宜 根据管线 竣 工 图、竣 工测量 成果 或外 业 探测 成果编绘；无 竣 工 图、竣 工测量 成果 或外 业 探测 成果 时，可 根据 搜 集 的 其 它 资料，按 管线与 邻近 的 建（构）筑 物、明 显 地 物点、现 有路 边 线的 相 互 关 系编绘；地下管线 现状 调 绘图 上 应 注 明 管线 资料 来源。2 宜 将 管线 位 置、连接 关 系、管线 附 属 物 或 建（构）筑 物、规 格、材 质、电 缆 根（孔）数、压 力（电 压）、建设 年代 等 管线 属性 数据 转 绘 到 现 有 比例尺 地 形 图 上，编绘成 地下管线现状 调 绘图。3 地下管线 现状 调 绘图编绘图 例 应 符 合本规程 附录 A的规定，并 可 根据实 际 需 要进行 扩充。10 4 采 用 已 有 的 竣 工测量 成果 或外 业 探测 成果编绘 地下管线 现状 调 绘图 时，宜按 本规程 附录 B样 式编 制地下管线 资料 表。4.3 现场踏勘 4.3.1 现场踏 勘 宜 包括 下 列 内容：1 核 查 搜 集资料 的 完 整性、可 信度 和 可利 用 程 度；2 核 查调 绘图 上 明 显 管线 点 与实地的 一 致 性；3 核 查 控 制 点 的 位 置 和 保存 状 况，并检 核 其 成果 精度；4 核 查地 形 图 的 现 势 性；5 察 看 测 区 地 形、地 貌、交 通、环境 及地下管线 分 布与 埋 设 情 况，调查 现场 地 球物 理 条件 和 各 种 可 能 的 干扰因素 等。4.3.2 现场踏 勘应 形 成 记 录，并应 符 合下 列 要求：1 发 现现状 调 绘图 上 标 注 与实地 不 符 的 明 显 管线 点，应在 现状 调 绘图 上 相应 处标 明；2 应 详细 书 面 记 录 测 区 内 控 制 点 保存 情 况 和 点 位 异 常 情 况；3 地 形 图 不 现 势 时，应做书 面 记 录；4 提 出拟 定探查方 法 试 验 场 地的 建议。4.4 探查仪器校验 4.4.1 地下管线探测 仪一 致 性 校 验应在 投入 使 用 前进行，校 验 内容 包括 定 位一 致 性 校 验 和 定 深 一 致 性 校 验，校 验应 选择 在 测 区 内 已 知的地下管线 上 进行。4.4.2 地下管线探测 仪 的定 位 均 方 差不 应大 于 ts的 1/3，定 深 均 方 差不 应大 于 th的 1/3。4.4.3 探查 仪器 的 稳 定 性 校 验应 采 用相 同 的工作 参 数对 同 一位 置 的地下管线进行 多 次 重 复探测，定 位 及定 深结 果应一 致 或不同 次 探测 结 果 的 相 对 误差不 大 于 5%。4.4.4 管线 仪 的 校 验应 符 合下 列 规定：1 在一 条 已 知管线 上，选择 一 种 信 号施 加 方 式，采 用相 近 的工作 频率、发 射 功 率 和 收 发 距 探查地下管线的 平 面 位 置 和 埋深；2 测量探查的 平 面 位 置 与地下管线实 际 平 面 位 置 间 的 差 值，计 算 探查的 深 度 与地下管 线实 际 深 度间 的 差 值，将结 果 记 录在 本规程 附录 C规定的 表 中；3 变 换 地下管线探测 仪，重 新 进行 上述 工作，直 至 所 有 投入 使 用 的地下管线探测 仪 均进行 校 验。4.4.5 经 校 验 不 符 合要求的 各 类 探查 仪器 不 得 投入 使 用。对 分 批 投入 使 用 的 各 种 探查 仪器，使 用 前 均 应 按 本规程第 4.4.2 4.4.4条 的规定进行 校 验。4.5 探查方法试验 4.5.1 探查方 法 试 验应在 地下管线探测前进行。4.5.2 探查方 法 试 验 可 与探查 仪器 校 验 同 时进行，并应 符 合下 列 规定：1 试 验 场 地和 试 验 条件 具有 代 表 性 和 针 对 性；2 试 验在 测 区 范围 内的 已 知管线 或 地下管线 分 布 简 单 的地 段 进行；3 试 验 针 对 不同类 型、不同埋深 的地下管线和 不同 地 球物 理 条件 分 别 进行；4 对 拟 投入 使 用 的 不同类 型、不同 型 号的探查 仪器 均 进行 试 验；11 5 通 过 探查 结 果 的 验 证、校 核，评 价、确 定探查方 法 技术的 有 效 性 和 有 关 仪器参 数。4.5.3 探查方 法 试 验 完 成 后 应编写 方 法 试 验报 告。4.6 技术设计书编制 4.6.1 地下管线探测技术 设 计 书应 包括 下 列 内容：1 工程 概述，主要 说 明任 务 的 来 源、目的、任 务 量、作 业 范围 和作 业 内容及 完 成 期 限等 任 务 基本 情 况；2 测 区 概 况，说 明 工作 环境 条件 及地 球物 理 条件 等 情 况；3 已 有 资料 及 可利 用 情 况；4 执 行的标准、规 范 或其他 技术 文 件；5 方 法有 效 性分 析 及作 业 方 法 与技术 措 施要求；6 设 计方 案；7 施工 组织 与进 度 计划；8 质量 保证 措 施；9 拟 提交 的 成果 资料；10 有 关的 设 计 图 表 及 需 要进 一 步说 明 的技术要求。4.6.2 地下管线探测技术 设 计 书应 对下 列 要求进行规定：1 规定作 业 所 需 的 仪器 的 类 型、数量、精度 指 标及对 仪器 校 准 或 检 定的要求，规定对 作 业 所 需 的数据处理、存储 与 传输 等 设 备的要求；规定对作 业 应用 软件 的要求和 其 它 软、硬 件 配 置 方 面 需特 别 规定的要求；2 规定 应 采 用 的技术 路 线及工 艺 流 程；3 规定 各 工 序 的作 业 方 法、技术 指 标和要求；4 规定 应 提交 和 归 档 的 成果（或 产品）及 资料 内容和要求；5 规定 生产 过 程 中 的质量 控 制 环节 和 产品 质量 检 查的主要要求。4.6.3 地下管线数据 库建设 的技术方 案 应 包括 数据 库建设 目标与内容、总 体 技术 路 线、数据 库 概 念 设 计、逻辑 设 计、物 理 设 计、入 库 流 程、安 全 与 接 口设 计、管理 功能 设 计、运 行 环境 设 计 等。4.6.4 地下管线探测技术 设 计 书、数据 库建设 技术方 案 编 制 完 成 后 应 进行 评 审。12 5 地下管线调查 5.1 一般规定 5.1.1 地下管线调查 应在 地下管线 现状 调 绘图 所 标 示 各 类 地下管线 位 置 的基 础 上，对 明 显管线 点 的 相 关 属性 信息 进行实地 详细 调查、量测和 记 录。5.1.2 地下管线调查 应在 明 显 管线 中 心 点 上 设 置 管线 点。管线 点 布 设应 以 能 够反映 地下管 线 走向 变 化、弯曲 特征 为 原则，管线 点间 距 在建成区 不 应大 于 100m，郊 区 不 应大 于 200m。5.1.3 地下管线 类 别 名 称 宜按 附录 D执 行。5.1.4 管线 点 的 编 号 宜 由“工程 件 号+管线 小类+线号+点 号”组成，同 一 测 区 内的管线 点 编号 应 唯 一，同 一 线号的管线 点 号 应 顺序 编 号。5.1.5 地下管线调查 应在 现场 记 录 调查 结 果，记 录 可 分 为 纸 质方 式 和 电 子 方 式。记 录 项目 应 填 写 齐 全、正 确、清晰，不 得随 意 更 改。调查 记 录应 符 合本规程 附录 C的要求。5.1.6 在 明 显 管线 点 上不能 直接 查 明 的 属性 信息，应 采 取 其他 方 式 进行调查。现场 确 实 无 法 查 明 的，应在 调查 记 录 上 注 明 原 因。5.1.7 管线的 附 属 物 及 建（构）筑 物 宜 进行 三维 信息 调查。5.2 调查要求 5.2.1 地下管线 特征 点、附 属 物 及 建（构）筑 物 应 按表 5.2.1的 所列 内容进行调查。表 5.2.1管线 特征 点、附 属 物 及 建（构）筑 物 表 管线 大 类 特征 点 附 属 物 建（构）筑 物 供水 盖 堵、三 通、四 通、变径 点、变材 点、出（入）地 点、定 位 点、弯头、预 留 口、转 折 点、交 叉 点、变 坡 点、进 出 楼（房）点、非 开 挖 管 出 入 点、测 压 点、测 流点、水 质监测 点、非 普 查 点、一 般 管线 点、入 户 点、小 室 边 点、小 室 内 点、偏 心 点 等 检 修 井、闸 门 井、水 表井、排气 井、排 污 井、消防栓、阀 门、闸罐、水 源 井、进 水 口、出 水 口、测 压 井、测 流 井、阀 门 井、水 表、消防井、排 泥 井、取 水 井、排气 阀、排 污阀、阀 门 孔 等 取 水 构筑 物、水处理 构筑 物、小室、泵站、水 池、中 水 处理 站、清水 池、净 化 池、沉 淀 池、水 塔 等 排水 进 水 口、出 水 口、盖 堵、定 位 点、转 折 点、变径 点、变材 点、变 坡 点、预 留 口、三 通、四 通、多 通、进 出 楼（房）点、非 开 挖 管 出 入 点、非 普 查 点、一 般 管线 点、小 室 边 点、小 室 内 点、偏 心 点 等 检 修 井、直 线 井、三 通 井、四 通 井、支 线 井、污 水 井、雨 水 井、跌落 井、转弯 井、扇 形 井、堵头 井、雨 水 篦、污 水 篦、暗 井、闸 门 井、水 封 井、冲洗 井、沉泥 井、泵 井、溢 流 井、倒虹吸 井、隔栅 井、排 污 装置、阀 门、渗 水 井、出 气 井、通 风 井 等 暗 沟 地 面 出 口、出 口 闸、排水 泵站、雨 水 收 集 池、调 蓄池、化 粪池、隔油池、沉 淀 池、小 室、污 水 处理厂、小 区 污 水 处理 站、净 化 池 等 燃气 牺牲阳 极、盖 堵、定 位 点、转 折 点、变 径 点、变材 点、变 坡 点、预 留 口、三 通、四 通、进 出 楼（房）点、非 开 挖 管 出 入检 查 井、阀 门、阀 门 井、压 力 表、凝 水 缸、放散 装置、波 形 补偿 器、立 管、燃气 桩 等 调 压 站（箱）、燃气 柜、计量 站（箱）、燃气门 13 点、非 普 查 点、一 般 管线 点、小 室 边 点、小 室 内 点、弯头、出（入）地 点、绝 缘接 头、偏 心 点 等 站、煤 气 站、小室、涨 缩 站 等 热力 盖 堵、定 位 点、转 折 点、变径 点、变材 点、变 坡 点、预 留 口、三 通、四 通、进出 楼（房）点、非 开 挖 管 出 入 点、非 普查 点、一 般 管线 点、小 室 边 点、小 室 内 点、弯头、热力 沟 点、出（入）地 点、交 叉 点、偏 心 点 等 检 查 井、阀 门、阀 门 井、吹扫 井、窨 井、排 污 井、排气 井、补偿 器 井、调 压装置、凝 水 井、疏 水、真 空 表、固 定 节、安 全 阀、排 潮 孔 等 锅炉房、泵站、冷却塔、动 力 站、小 室、换 热 站 等 电 力 上（下）杆 点、定 位 点、转 折 点、变径 点、变材 点、变 坡 点、预 留 口、三 通、四 通、进 出 楼（房）点、非 开 挖 管 出 入 点、非 普 查 点、一 般 管线 点、小 室 边 点、小 室 内 点、分 支 点、电 力 沟 点、出（入）地 点、交 叉 点、偏 心 点 等 检 查 井、暗 井、人孔 井、手 孔、变 压 器、接 线 箱、通 风 孔（井）、电线 架、信 号 杆、监 控器、路 灯杆、交 通 信 号 灯、线 杆、上 杆、地 灯、景观灯、分 线 箱（盒）、灯 箱、高 压 塔
