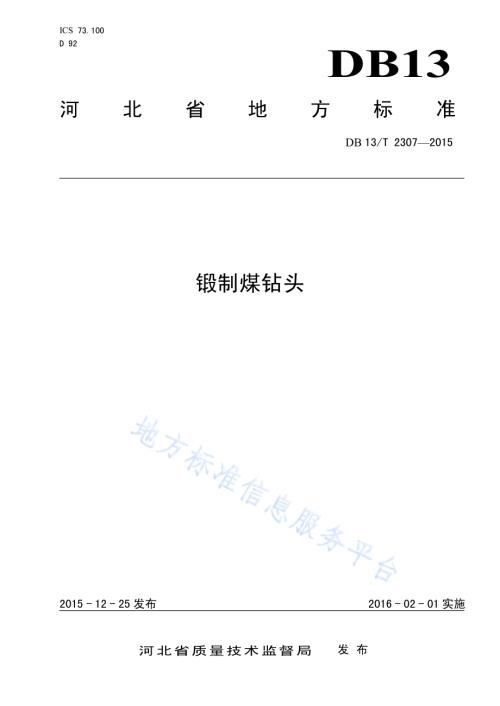

ICS 73.100 D 92 DB13 河 北 省 地 方 标 准 DB 13/T 23072015 锻制煤钻头 2015-12-25 发布 2016-02-01 实施 河北省质量技术监督局 发 布 DB13/T 23072015 I 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由邢台市质量技术监督局提出。本标准起草单位：河北煤炭科学研究院。本标准主要起草人：边会杰、步秀娟、闫鹏、梁子衡。DB13/T 23072015 1 锻制煤钻头 1 范围 本标准规定了锻制煤钻头的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于在单轴抗压强度不大于50MPa的煤或半煤岩层中旋转钻孔用的锻制煤钻头。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 3077 合金结构钢 GB/T 18376.2-2001 硬质合金牌号 第2部分：地质、矿山工具用硬质合金牌号 MT/T 536-1996 煤矿用岩石钻头 MT/T 537-1996 煤钻头 3 术语和定义 锻制煤钻头 使用高强度合金钢材料，采用锻造工艺制作钻头体。与普通煤钻头的区别是：普通煤钻头使用的是铸造毛坯。4 产品材料 4.1 钻头体材料 应符合GB/T 3077的规定。4.2 合金牌号 应符合GB/T 18376.2-2001的规定。5 产品分类 5.1 产品结构型式 见图1。DB13/T 23072015 2 主参数特征代号：钻头直径 mm/钻头 切削刃翼数 第二特征代号：钻煤 第一特征代号：钻头 产品类型代号：钻具 KK 向eL1L 图1 5.2 产品型号 如下所示：Z T M/2 示 例：ZTM 28/2 表示直径为28mm 的两翼式煤钻头。5.3 基本参数 见表1。DB13/T 23072015 3 表1 项目 要求 尺寸 公差 钻头直径D，mm 28 0.5 30 32 钻头总长L，mm 65 1.5 钻头尾部直径 d，mm 8.5-0.28-0.37 钻头尾部长度L 1，mm 25 1.5 插座宽度B，mm 9-0.28-0.37 插座深度H，mm 8.5 0-0.36 插销孔距e，mm 15+0.18 0 钻头切削刃口几何形状 刀尖角（），120-前角（y），0-后角（），17-6 技术要求 6.1 外观质量 应符合MT/T 536-1996中4.5的规定。6.2 表面硬度 为HB270-300。6.3 尺寸及公差 应符合表1的规定。6.4 焊缝静剪切强度 应符合MT/T537-1996中5.7的规定。6.5 两翼外侧对钻头体轴线的对称度公差 应符合MT/T537-1996中5.8规定。6.6 切削刃尖高度差 应符合MT/T537-1996中5.9的规定。6.7 抗扭矩 DB13/T 23072015 4 100Nm，应符合MT/T537-1996中5.10的规定。7 试验方法 7.1 外观质量 目测。7.2 表面硬度 按MT/T 537-1996中6.2的规定执行。7.3 尺寸及公差 用游标卡尺测定，钻头切削刃口几何形状用样板检验测定。样板参见附录A。7.4 剪切强度 焊缝静剪切强度按MT/T 537-1996中6.7的规定。7.5 对称度 两翼外侧对钻头体轴线的对称度公差按MT/T537-1996中6.4规定执行。7.6 高度差 两翼切削刃尖高度差按MT/T537-1996中6.5的规定执行。7.7 抗扭矩 按MT/T 537-1996中6.8的规定执行。8 检验规则 8.1 产品检验分出厂检验和型式检验。出厂检验由制造厂质检部门进行，型式检验由产品质量监督检验机构进行。检验项目见表2。表2 序号 检验项目 技术要求 试验方法 出厂检验 型式检验 1 外观质量 6.1 7.1 2 表面硬度 6.2 7.2 3 尺寸及公差 6.3 7.3 4 剪切强度 6.4 7.4 5 对称度 6.5 7.5 6 高度差 6.6 7.6 7 抗扭矩 6.7 7.7 8.2 每件产品必须经过出厂检验，检验项目全部合格并附有产品合格证方可出厂。DB13/T 23072015 5 8.3 凡有下列情况之一者，须进行产品型式检验：a)试制产品时（包括老产品转厂生产）；b)停产一年以上恢复生产时；c)当产品结构、材料、工艺有重大改变可能影响产品性能时；d)批量生产每两年一次；e)出厂检验结果与上次型式检验有较大差异时；f)国家质量监督部门提出型式检验要求时。8.4 型式检验的样品，必须从经出厂检验合格的产品中按万分之三抽取，最少不少于3件。如样品检验有一项不合格时，须加倍抽样进行复检，如仍有一项不合格则判定该批产品不合格。9 标志、包装、运输、贮存 按MT/T 537-1996中第8条规定执行。DB13/T 23072015 6 A A 附 录 A（资料性附录）锻制煤钻头切削刃口检测样板 A.1 钻头的刀尖角和倒锥角检测样板（见图A.1）。图A.1（65mm30mm）A.2 钻头后角检测样板（见图A.2）。图A.2(35mm35mm)_
