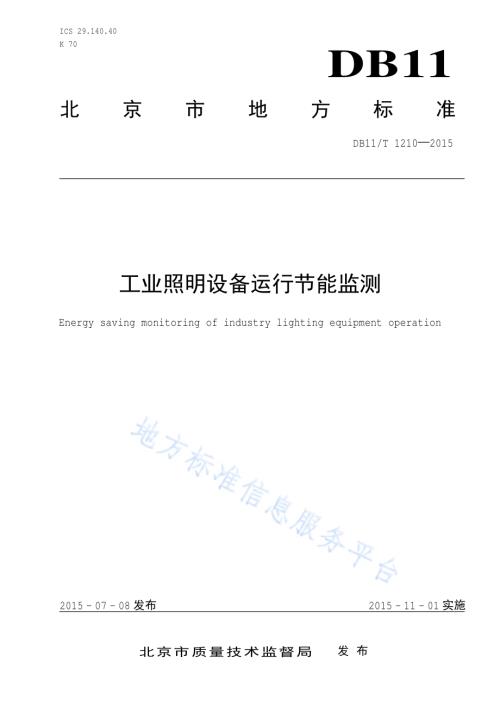

ICS 29.140.40 K 70 DB11 北京市地方标准 DB11/T 1210 2015 工业照明设备运行节能监测 Energy saving monitoring of industry lighting equipment operation 2015-07-08发布 2015-11-01实施 北京市质量技术监督局 发布 DB11/T 1210 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测项目.2 5 监测方法.2 6 计算方法.3 7 评价指标.4 8 监测结果评价.5 附录 A（资料性附录）工业照明设备运行节能监测报告格式.7 参考文献.8 DB11/T 1210 2015 II 前 言 本标准按照 GB/T 1.1-2009中给出的规则起草。本标准由北京市发展和改革委员会提出并归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：北京节能环保中心、中国轻工业信息中心 本标准主要起草人：刘大为、杨霞、张希庆、王立洪、孙干、焦江波、李航、张书芳、邢焕美。DB11/T 1210 2015 1 工业照明设备运行节能监测 1 范围 本标准规定 了 工业照明设备运行节能监测项目、监测方法、评价指标、监测结果评价。本标准 适 用 于 工业照明设备运行工 况 的节能监测。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所有 的 修 改单）适 用 于 本文件。GB/T 5700 2008 照明测 量 方法 GB 50034 2013 建筑 照明设计标准 3 术语和定义 GB/T 5700 2008、GB 50034 2013界 定的 以及下列 术语和定义 适 用 于 本文件。3.1 工业照明 Industrial lighting 工业 建筑 的 房间或场所 的照明。3.2（光）照度 illuminance 表面上一点处 的 光 照 度（E）是入射在包含该点 的 面元上 的 光通量（d）除以该面元面积（dA）之商。F=dEdA 3.3 维持平均照度 maintained averaged illuminance 在 照明 装置必须进 行 维护时，在 规定 表面上 的 平均 照 度。3.4 照明功率密度 lighting power density（LPD）单位 面积上 的照明 功率（包括光源、镇流器或 变压 器）。3.5 照明功率密度实测值 lighting power density of monitoring 实测的单位 面积 照明 功率。DB11/T 1210 2015 2 3.6 参考平面 reference surface 测 量或 规定照 度 的 平面。3.7 照明面积 lighting area 使 用 所 监测的照明 系统 的 房间或场所面积，可以是 安 装该 照明 系统 的 房间或场所 全部 面积或其 某区 域 的 面积。3.8 室形指数 room index 表 示 房间或场所 几何形状 的 数值。4 监测项目 4.1 检查项目 现 场 检查 项目 包括：高效 照明 产品使 用 情 况；照明 系统 节能 措 施；照明设备运行 管理制 度。4.2 测试项目 现 场 测 试 项目 包括：照明 面积（m2）；电 参 数：供电电压（V）、照明 系统 功率（W）；参考 平面 照 度（lx）。5 监测方法 5.1 监测条件 5.1.1 照明设备的 供电电压 应为其 额 定 电 源 电压 的-10%，+5%。5.1.2 照明设备 应 正常 运行 40 min以上。5.1.3 监测 场所 的照明 应为通 常 工 作 中实 际使 用的 状 况。5.2 监测仪表 5.2.1 一般要求 监测 使 用的 仪 器 仪 表应 经 国 家相关部门检 定 合 格，且 在 检 定 周 期 内。5.2.2 功率测量仪表 被 监测照明设备的 功率 测 量应 使 用准 确 度 等级 不 低 于 1.5级 的 数字 式 功率 测 量 仪 表。DB11/T 1210 2015 3 5.2.3 电压表 被 监测照明设备的 供电电压 测 量应 采 用准 确 度 等级 不 低 于 1.5级 的 电压 表。5.2.4（光）照度计 照 度 测 量应 采 用准 确 度 等级 不 低 于 1.0级 的 光 照 度 计。照 度 测 量 用 光 照 度 计的计 量 性能 应 符合 GB/T 5700 2008中 第 5.1.2条 的规定。5.2.5 长度测量仪器 长 度 测 量 仪 器 宜 以 米 为 计 量 单位，分 度 值宜取 0.01 m。5.3 测试方法 5.3.1 一般要求 所 监测照明设备的照明 面积为 监测 房间或场所 全部 面积时，测 量 整个 房间或场所 的 面积；如 果 所 监测照明设备的照明 面积为 监测 房间或场所 部分区域，则测 量 使 用 该 照明设备的 区域 面积。当 所 监测 房间或场所 内部分区域 的照明 情 况可以 准 确反映整个 房间或场所 的照明 情 况时，可以 监测该 区域 的照明设备运行 情 况。5.3.2 照明面积 监测 房间或场所 的照明 面积应 至 少 测 量 3次，取 其 算术 平均 值。5.3.3 电参数 照明设备的 供电电压 和 功率 宜 在其 电 源 输 入 端 测 量，监测 时间不 得 少于 10 min，应 至 少 测 量 3次，取 算术 平均 值。5.3.4 参考平面照度 监测 场所 的照 度 测 点 布 置应 符合 GB/T 5700 2008中 第 7.4条 的规定，照 度 计算 应 符合 GB/T 5700 2008中 第 6.1条 的规定。6 计算方法 6.1 照明功率密度 照明 功率 密 度 实测 值 应 按 公 式（1）计算：=ccPLPDA（1）式中：LPDC 照明 功率 密 度 实测 值，单位 为 瓦特每 平 方 米（W/m2）；PC 照明 系统 的实测 功率，单位 为 瓦特（W）；A 照明 面积，单位 为平 方 米（m2）。6.2 室形指数 室形 指 数 应 按 公 式（2）计算：DB11/T 1210 2015 4 RI=2S/hL（2）式中：RI 室形 指 数；S房间或场所面积，单位 为平 方 米（m2）；L房间或场所 水 平面 周长，单位 为 米（m）；h 灯具 计算 高 度，为 灯具安 装 高 度 与 工 作 面 高 度之 差，单位 为 米（m）。注：本 公 式 适 用 于 矩形、圆形 和 各内角 均不 小 于 90 的 多边形 房间。7 评价指标 照明设备运行节能评价指标 为 照明 功率 密 度。所 监测照明设备的照明 功率 密 度 评价指标 如 表 1所 示。当 房间或场所 的 室形 指 数等 于或 小 于 1时，表 1中的照明 功率 密 度 评价指标 可 增加 20%。表 1 工业建筑照明系统节能评价指标 房间或场所 参考 平面 及其 高 度 照 度 标准 值（lx）照明 功率 密 度 评价指标（W/m2）1.机、电 工业 机械加 工 粗加 工 0.75m水 平面 200 7.5 一 般加 工，公差 0.1mm 0.75m水 平面 300 11.0 精细加 工，公差 0.1mm 0.75m水 平面 500 17.0 机 电、仪表装 配 大 件 0.75m水 平面 200 7.5 一 般 件 0.75m水 平面 300 11.0 精 密 0.75m水 平面 500 17.0 特 精 密 0.75m水 平面 750 24.0 电 线、电 缆 制 造 0.75m水 平面 300 11.0 线圈绕 制 大 线圈 0.75m水 平面 300 11.0 中 等 线圈 0.75m水 平面 500 17.0 精细线圈 0.75m水 平面 750 24.0 线圈浇 注 0.75m水 平面 300 11.0 焊接 一 般 0.75m水 平面 200 7.5 精 密 0.75m水 平面 300 11.0 钣金 0.75m水 平面 300 11.0 冲 压、剪切 0.75m水 平面 300 11.0 热 处 理 地 面 至 0.5m水 平面 200 7.5 铸造 熔化、浇铸 地 面 至 0.5m水 平面 200 9.0 造型 地 面 至 0.5m水 平面 300 13.0 精 密制 造 的 制 模、脱壳 地 面 至 0.5m水 平面 500 17.0 锻 工 地 面 至 0.5m水 平面 200 8.0 电 镀 0.75m水 平面 300 13.0 酸洗、腐蚀、清洗 0.75m水 平面 300 15.0 抛 光 一 般 装 饰 性 0.75m水 平面 300 12.0 DB11/T 1210 2015 5 表 1（续）房间或场所 参考 平面 及其 高 度 照 度 标准 值（lx）照明 功率 密 度 评价指标（W/m2）粗细 0.75m水 平面 500 18.0 复 合 材 料 加 工、铺叠、装 饰 0.75m水 平面 500 17.0 机 电 修 理 一 般 0.75m水 平面 200 7.5 精 密 0.75m水 平面 300 11.0 2.电 子 工业 整 机类 整 机厂 0.75m水 平面 300 11.0 装 配厂 房 0.75m水 平面 300 11.0 元器 件 类 微 电 子 产品 及 集成 电 路 0.75m水 平面 500 18.0 显 示 器 件 0.75m水 平面 500 18.0 印 制 线路板 0.75m水 平面 500 18.0 光 伏 组件 0.75m水 平面 300 11.0 电 真空 器 件、机 电 组件 等 0.75m水 平面 500 18.0 电 子 材 料 半导体材 料 0.75m水 平面 300 11.0 光 纤、光 缆 0.75m水 平面 300 11.0 酸、碱、药液 及 粉配 制 0.75m水 平面 300 13.0 3.通 用 房间或场所 试 验 室 一 般 0.75m水 平面 300 9.0 精细 0.75m水 平面 500 15.0 检 验 一 般 0.75m水 平面 300 9.0 精细，有 颜色 要 求 0.75m水 平面 750 23.0 计 量 室、测 量 室 0.75m水 平面 500 15.0 控 制室 一 般控 制室 0.75m水 平面 300 9.0 主 控 制室 0.75m水 平面 500 15.0 电 话站、网络 中心、计算 机站 0.75m水 平面 500 15.0 动力站 风机 房、空调机 房 地 面 100 4.0 泵 房 地 面 100 4.0 冷冻站 地 面 150 6.0 压 缩空气站 地 面 150 6.0 锅炉 房、煤气站 的 操 作 层 地 面 100 5.0 仓库 大 件 库 1.0m水 平面 50 2.5 一 般 件 库 1.0m水 平面 100 4.0 半成 品 库 1.0m水 平面 150 6.0 精细 件 库 1.0m水 平面 200 7.0 注：食 品、生物 制 药、染 织 等 行业 可 参照标准中照 度 要 求 相 同 的 场所 的照明 功率 密 度 评价指标。8 监测结果评价 DB11/T 1210 2015 6 8.1 检查项目评价 检查 项目评价方法 如 下：所 监测的照明 光源不应 采 用国 家 明 令淘汰 的 产品 类型，对于 国 家 能 效 标准规定的照明设备，如光源、镇流器，应 采 用能 效等级 3级 以上 产品；照明 控 制系统 应有 利 用 自然 光或 分区 控 制等 节能 措 施；应 制 定照明设备运行节能 管理制 度。8.2 考核项目评价 表 1中的照 度 标准 值 为 参考 平面上一 般 照明的 维 持 平均 照 度。增加 局 部 照明的工 作 面，其 照 度 值按 GB 50034 2013第 5.5.1条 的规定 选 取，照明 功率 密 度 按 GB 50034 2013第 6.3.15条 计算。所 监测照明设备的照 度 值 应 符合 表 1的规定。监测 场所 的照明 功率 密 度 评价方法 如 下：监测 场所 的照 度 实测 值 大于 等 于 标准规定 值 的 90%时，其 照明 功率 密 度不应 超过 表 1规定的评价指标；当 照 度 实测 值小 于 标准规定 值 的 90%时，按 公 式（3）对 监测 场所 的照明 功率 密 度进 行 折 算，该 计算 值 即 为 监测 场所 的照明 功率 密 度 折 算 值，且 该 值 不应 超过 表 1规定的评价指标。csc zEELPD LPD=（3）式中：LPDZ 照明 功率 密 度 折 算 值，单位 为 瓦特每 平 方 米（W/m2）；LPDC 照明 功率 密 度 实测 值，单位 为 瓦特每 平 方 米（W/m2）；ES表 1规定的照 度 标准 值，单位 为 勒克斯（lx）；EC 监测 场所 的照 度 实测 值，单位 为 勒克斯（lx）。8.3 监测 报告 监测单位 对于 每个 监测 房间或场所应 出 具 工业照明节能监测报告，报告格式参 见 附录 A。监测单位应对 监测 不 合 格的照明 系统 提出改 进建 议。DB11/T 1210 2015 7 A A 附 录 A（资料 性 附录）工业照明设备运行节能监测 报告格式 被 监测单位 监测 编号 监测单位 监测 日期 监测人员 监测 场所 监测 依据 测 试仪 表 照明 系统 描述 监测项目 检查 项目 光源 类型：镇流器 类型：控 制系统：管理制 度：测 试 项目 监测 内 容 测 量 值 供电电压（V）照明设备 功率(W)室形 指 数 照明 面积（m2）照 度（lx）照明 功率 密 度 实测 值（W/m2）照明 功率 密 度 折 算 值（W/m2）评价指标 照明 功率 密 度 限 值：W/m2 监测结果 评价 及 改 进建 议 单位 名称（节能监测 专 用 章）年 月 日 编 制：审核：签 发：DB11/T 1210 2015 8 参 考 文 献 1 GB/T 15316-2009 节能监测 技 术 通 则 2 JGJ/T 119 2008 建筑 照明术语标准 3 GB/T 25959 2010 照明节 电 装置及应 用 技 术 条 件 4 GB/T 13259 2005 高压 钠 灯 5 GB/T 10682 2010 双 端 荧 光 灯 性能要 求
